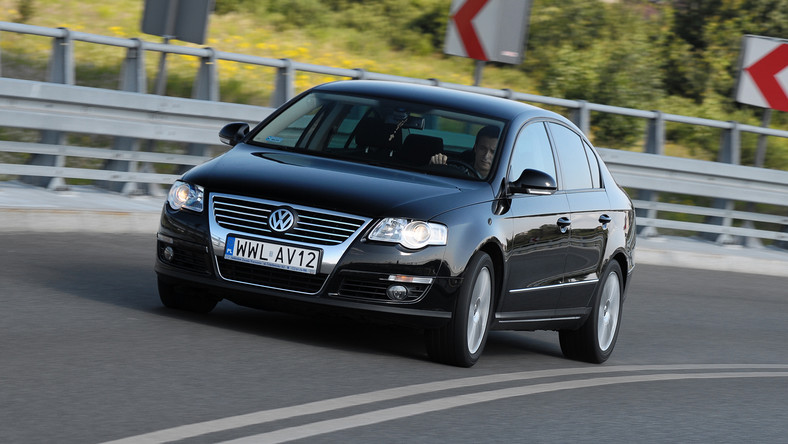

Volkswagen Passat B6 (2005-2010) – коробка запобіжників

Андрій Горбунов

У цій статті ви знайдете схеми блоку запобіжників Volkswagen Passat B6 (2005–2010), дізнаєтеся, де знаходяться панелі запобіжників всередині автомобіля, а також отримаєте детальну інформацію про призначення та розташування кожного запобіжника.

Volkswagen Passat B6 (2005-2010) – схема блоку запобіжників

Рік випуску: 2005, 2006, 2007, 2008, 2009, 2010.

Запобіжник прикурювача (розетка живлення) у Volkswagen Passat B6 (2005-2010) – це запобіжники в зоні пасажирів:

Ліва

Тип 1 – Залежно від року випуску, запобіжник, відповідальний за прикурювач, це 38 або 41 15A.

Тип 2 – У цій версії запобіжник, відповідальний за прикурювач, це номер 41, 20A. А для додаткових розеток – 42 на 15A.

Права

Запобіжник, відповідальний за прикурювач, це номер 35, 20A.

Розташування

  1. Блок запобіжників з боку пасажира в приладовій панелі
  2. Блок поруч з акумулятором
  3. Блок за обшивкою в багажнику
  4. Блок запобіжників з боку водія в приладовій панелі
  5. Блоки реле
  6. Блок запобіжників і реле під капотом
  7. Головний блок запобіжників

Двигун – пассат b6 запобіжники

Блок запобіжників і реле знаходиться з лівого боку відсіку двигуна і поділений на 2 секції: монтажний блок і секцію основних запобіжників високої потужності.

Тип 1

Опис

1 5/15A Блок управління автоматичною коробкою передач;

Мекатронічний блок DSG.
2 Блок управління ABS 30A
3 20A Центральний блок управління системою зручності (до квітня 2006);

Блок управління розпізнавання причепа (з травня 2006).
4 5A Блок управління живленням на борту
5 20A Клаксон
Реклама
6 20A Бобіни запалювання з вихідними ступенями
7 15A Регулятор тиску пального;

5A Датчик положення педалі зчеплення.
8 10A Блок управління вентилятором радіатора;

Клапан розподілу;

Клапан насоса відкачування;

Клапан заслінки колектора всмоктування.
9 5A Реле насоса циркуляції
10 10A Реле потужності 2 Motronic;

Елемент нагріву лямбда-зонда.
11 25/30A Блок управління двигуном
12 Не використовується
13 Не використовується
14 Не використовується
15 10A Насос циркуляції
16 5A Блок управління колонкою керма
17 5A Блок управління приладовою панеллю
18 30A Підсилювач, блок управління для спеціальних автомобілів
19 15 / 20A Основний блок;

Блок управління з дисплеєм системи радіо з навігацією.
20 20A Мобільний телефон;

Телевізор;

Цифровий супутник.
21 10A Тюнер ТВ;

Цифровий супутниковий тюнер.
22 7.5A Блок управління мультимедійною системою
23 10A Блок управління вентилятором радіатора;

5A Датчик магнітного поля для компаса.
24 Діагностичний інтерфейс шини даних 5/10A
25 Не використовується
Реклама
26 10A Блок управління двигуном;

Реле потужності Motronic.
27 Не використовується
28 Не використовується
29 Не використовується
30 20A Додатковий блок управління обігрівачем
31 Блок управління двигуном склоочисника 30A
32 Клапан тиску наддуву 10A
33 15A Регулятор тиску пального;

Елемент нагріву лямбда-зонда.
34 Не використовується
35 20A Реле для роботи додаткового обігрівача
36 Не використовується
37 Не використовується
38 Не використовується
39 Не використовується
40 Не використовується
Реклама
41 Не використовується
42 Не використовується
43 Не використовується
44 10A Діагностичний насос системи пального
45 Лямбда-зонд 10A
46 10A Елемент нагріву лямбда-зонда 1 після каталізатора
47 40A Блок управління живленням на борту, ближнє світло, бічні вогні
48 40A Блок управління живленням на борту, ближнє світло, бічні вогні
49 Блок управління живленням на борту -J519- (живлення на термінал 15)
50 60A Друге реле зарядки акумулятора
51 Не використовується
52 60A Елемент нагріву переднього скла
53 50A Блок управління живленням на борту, блок запобіжників зліва
54 50A Двигун подачі повітря, реле свічок розжарювання

Реле

A1 – напруга живлення терміналів реле 30;

A2 – A4 – резерв.

Тип 2

Опис

1 7.5A Блок управління мультимедійною системою
2 Блок управління ABS 30A
3 Клаксон 20A;

Блок управління живленням на борту.
4 20A Центральний блок управління системою зручності (до квітня 2006);

25A Блок управління системою розпізнавання причепа (з травня 2006).
5 5A Блок управління моніторингом акумулятора, блок управління живленням на борту
6 5A Блок управління автоматичною коробкою передач;

15A Мекатронічний блок DSG.
7 15A Блок управління з дисплеєм для системи ТВ і радіо з навігацією;

Основний блок;

Блок управління з дисплеєм для системи радіо з навігацією;

30A Стабілізатор напруги.
8 30A Мекатронічний блок DSG
Реклама
9 5A Блок управління колонкою керма
10 20A Реле насоса пального (тільки дизель);

Блок управління свічками розжарювання;

Бобіни запалювання з вихідним ступенем (циліндри 1 – 4).
11 5A Блок управління приладовою панеллю (тільки для автомобілів з системою Start-Stop)
12 5A Блок управління для електроніки мобільного телефону, антена, тюнер ТВ, цифровий супутник.
13 10A Реле потужності Motronic;

Реле потужності класу 30, блок управління двигуном.
14 25/30A Блок управління двигуном
15 Діагностичний інтерфейс шини даних 5/10A
16 5A Реле насоса вторинного повітря;

10A Клапан рециркуляції відпрацьованих газів;

Електромагнітний клапан для обмеження тиску наддуву;

Нагрівач лямбда-зонда.
17 10A Клапан закриття паливного бака;

40A Реле низької потужності обігріву (з листопада 2006).
18 5A Реле обігріву;

10A Насос циркуляції рідкого охолоджувача після вимкнення двигуна;

30A Блок управління системою обігріву рідинного редуктора.
19 Підсилювач 30A
20 5A Додаткове реле насоса пального;

Блок управління вентилятором радіатора;

Блок управління свічками розжарювання;

10A Датчик положення педалі зчеплення;

Клапан змінних фаз розподілу 1;

15A Регулятор тиску пального.
21 20A Додатковий блок управління обігрівачем
22 Блок управління двигуном склоочисників 30A
23 5A Датчик магнітного поля для компаса;

Контроль свічок розжарювання;

10A Електронний термостат охолодження;

Контроль вентилятором радіатора;

Двигун заслінки повітря / входу;

Лямбда-зонд з елементом нагріву;

Розподіл і колектор.
24 10/15A Блок управління датчиком викидів оксиду азоту;

Нагрівач лямбда-зонда.
25 40A Блок управління живленням на борту;

Ближнє світло;

Далеке світло;

Розміри.
26 40A Блок управління живленням на борту;

Ближнє світло;

Далеке світло;

Розміри.
27 60A Елемент нагріву переднього скла
28 40/50A Двигун насоса вторинного повітря;

Блок управління свічками розжарювання.
29 50A Блок управління живленням на борту;

Реле скидання контактів X.
30 50A Блок управління живленням на борту

Головний блок запобіжників – пассат b6 опис запобіжників

Запобіжники високої потужності у формі картриджних запобіжників.

Тип 1

Опис

1 150 / 180A – Генератор
2 80A Електродвигун для електричного підсилювача керма
3 Блок управління вентилятором радіатора 50/80A
4 80/100A Термозапобіжник 1 регулювання сидіння, блок запобіжників зліва та справа
5 Блок запобіжників справа 80A (до квітня 2008);

Термозапобіжник регулювання сидіння водія 1.
6 80/100A Блок запобіжників зліва та справа
7 Блок управління ABS 40A

Тип 2

Опис

1 150A – Генератор
Реклама
2 80A Електродвигун для електричного підсилювача керма
3 Блок управління вентилятором радіатора 50/80A
4 60A Термозапобіжник 1 Регулювання сидіння, блок запобіжників зліва та справа
5 60/80A Термозапобіжник 1 регулювання сидіння, блок запобіжників зліва та справа
6 80/100A Блок запобіжників зліва та справа
7 60A Кабель зарядки другого акумулятора;

100A – елемент нагріву обігрівача повітря;

Реле високої потужності обігріву.
8 Блок управління ABS 40A

У автомобілях з дизельними двигунами блок управління свічками розжарювання знаходиться під блоком запобіжників і реле.

Відсік пасажирів

Блок запобіжників з боку водія

Знаходиться на лівому краю приладової панелі.

Опис – Тип 1

Використовується переважно до квітня 2008.

1 Діагностичний роз’єм 10A
2 5A ASR та ESP вимкнено;

Кнопка AUTO HOLD.
3 5A Гідропідсилювач
4 5A вимикач світла гальм
5 10A Регулятор рівня фар, двигун актуатора регулювання фар, блок управління лівою фарою
6 5A Блок управління розпізнавання причепа
7 5A Блок управління приладовою панеллю, діагностичний інтерфейс шини даних
8 5A Вимикач шторки заднього вікна (до травня 2005);

Панель управління відкриттям гаражних дверей (до травня 2005);

Контроль шторки заднього вікна (до травня 2005);

Дзеркало заднього виду з електрохромним покриттям.
9 10A Контроль повного приводу
10 5A Реле потужності Motronic;

Блок управління двигуном.
11 5A Ключ для реєстратора даних аварії;

Дзеркало з таксометром;

Тахограф.
12 10A Блок управління дверима водія;

Блок управління задніми правими дверима (з травня 2006).
13 10A Вимикач світла, діагностичний роз’єм
14 5A Блок управління електронним блокуванням колонки керма
15 5A Блок управління живленням на борту, світло стелі спереду
16 10A Блок електронного запалювання
17 10A Модуль передавача-приймача 1 системи внутрішнього моніторингу або додаткового обігрівача;

Датчик дощу та світла;

Датчик нахилу автомобіля;

Сирена сигналізації.
18 Не використовується
19 Не використовується
20 Не використовується
21 Не використовується
Реклама
22 10A Датчик маси повітря;

5A Реле електричного насоса пального 2.
23 10A Резистор обігріву системи вентиляції блоку двигуна (версія для країн з холодним кліматом)
24 5/20A Вимикач світла заднього ходу;

Багатофункціональний вимикач;

Контроль автоматичної коробки передач;

Мекатронічна група коробки передач DSG.
25 Інжектори 10A (до листопада 2005);

10A Панель управління для відкриття гаражних дверей (до квітня 2006).
26 10A Вимикач шторки заднього вікна (з травня 2005);

Контроль шторки заднього вікна (з травня 2005).
27 5A Реле вентилятора свіжого повітря;

Блок управління Climatronic.
28 20A Блок управління розпізнавання причепа (з травня 2006)
29 20A Контроль розпізнавання причепа (ліва задня бічна лампа, гальмівне світло, правий/лівий покажчик) (до квітня 2006);

Контроль електромеханічного гальма стоянки (з травня 2006).
30 15A Контроль датчика причепа;

Контроль електромеханічного гальма стоянки (з травня 2006).
31 15/25A Контроль розпізнавання причепа (до квітня 2006), (з травня 2006);

Контроль насоса пального та відповідного реле.
32 30A Блок управління живленням на борту (скло заднього вікна з обігрівом)
33 20A Контроль електричного люка
34 15A Додатковий насос пального
35 25/30A Реле системи очищення фар;

Насос для розпилювача фар.
36 20A Реле для роботи додаткового обігрівача (за винятком автомобілів з Climatronic)
37 25A Блок управління обігрівом переднього сидіння
38 15A Блок управління розпізнавання причепа (з травня 2006);

Прикурювач (до квітня 2006), задній прикурювач – (до квітня 2006).
39 5 / 40A Блок управління вентилятором свіжого повітря (Climatronic);

Блок управління кондиціонуванням.
40 5A вимикач світла
41 15A Прикурювач (з травня 2006), задній прикурювач (з травня 2006);

40A Вентилятор обігріву та відповідне реле (до квітня 2006).
Реклама
42 15A Насос і електродвигун для розпилювачів переднього та заднього скла
43 20A Блок управління додатковим обігрівачем
44 20A Реле для роботи додаткового обігрівача
45 Розетка 25A 12V
46 5A Вимикач Walkie Talkie;

Кнопка запуску двигуна.
47 Таксометр 15A;

Точки підключення додаткового обладнання;

Лампочка контролю внутрішнього освітлення.
48 Точка підключення зарядного пристрою 20A (тільки для поліцейських автомобілів з травня 2005)
49 Не використовується

Опис – Тип 2

Автомобіль виробляється з травня 2008.

1 10A Шторка для заднього вікна
2 5A Кнопка вимкнення ASR та ESP;

Кнопка AUTO HOLD;

Блок ABS;

Контроль електромеханічного гальма стоянки.
3 5A Вимикач світла;

Вимикач світла гальм;

Датчик рівня та температури масла двигуна;

Блок управління гідропідсилювачем.
4 5A Блок управління для електронного контролю демпфування;

Блок управління розпізнавання причепа;

Блок управління адаптивним освітленням та дальністю фар;

Діагностичний роз’єм.
5 10A Диммер для вимикачів та підсвічування приладової панелі;

Регулювання дальності фар;

Блок управління лівою фарою.
6 10A Контроль повного приводу
7 5A Блок управління приладовою панеллю;

Діагностичний інтерфейс шини даних.
8 10A Блок управління правою фарою;

Актуатор правого контролю дальності фар.
9 10A Блок управління подушками безпеки;

Блок управління розпізнавання зайнятості сидіння;

Лампочка попередження вимкнення подушки безпеки пасажира спереду.
10 10A Вимикач Tiptronic;

Датчик маси повітря;

Блок управління насосом пального;

Блок управління насосом пального;

Реле потужності Motronic;

Блок управління двигуном.
11 5A Ключ для реєстратора даних аварії;

Дзеркало з таксометром;

Тахограф.
12 10A Блок управління дверима водія;

Блок управління передніми дверима пасажира.
13 10A Вимикач світла;

Діагностичний роз’єм.
14 Сирена сигналізації 10A
15 5A Блок управління живленням на борту;

Світло стелі спереду.
16 10A Блок електронного запалювання;

Блок управління електронним блокуванням колонки керма.
17 5A Кнопка електромеханічного гальма стоянки;

Блок ABS.
18 10A Резистор обігріву системи вентиляції блоку двигуна (версія для країн з холодним кліматом)
19 7,5A Блок управління адаптивним круїз-контролем;

Блок управління паркувальним асистентом;

Блок управління попередженням про вихід з смуги;

Блок управління паркувальним асистентом.
20 5A Панель управління для відкриття гаражних дверей
21 10A Дзеркало заднього виду з електрохромним покриттям;

Вимикач обігріву сидіння;

Датчик високого тиску;

Датчик забруднення повітря;

Реле вентилятора свіжого повітря;

Резистор обігріву сопел розпилювачів;

Блок управління кондиціонуванням;

Реле моніторингу напруги.
22 20A Блок управління електромеханічним гальмом стоянки
Реклама
23 15A Блок управління розпізнавання причепа
24 20A Блок управління електромеханічним гальмом стоянки
25 20A Блок управління розпізнавання причепа
26 15A Блок управління електронною системою контролю демпфування
27 15/20A Реле насоса пального
28 10A Блок управління задніми дверима;

Центральний блок управління системою зручності.
29 25A Блок управління обігрівом задніх сидінь
30 20A Контроль електричного люка
31 30A Інвертор з розеткою, 12V – 230V
32 30A Блок управління живленням на борту (скло заднього вікна з обігрівом)
33 30A Реле системи очищення фар;

Насос для розпилювача фар.
34 25A Блок управління обігрівом переднього сидіння
35 30A Контроль задніх дверей
36 15A Вимикач регулювання підтримки попереку сидіння;

Кнопка регулювання кута нахилу сидіння;

Кнопка регулювання положення спинки.
37 10A Датчик магнітного поля для компаса;

Датчик дощу та світла;

Датчик нахилу автомобіля;

Блок управління камерою заднього виду;

Блок управління Climatronic;

Приймач сигналу радіо для додаткового обігрівача води;

Реле моніторингу напруги.
38 40A Реле вентилятора обігріву;

Блок управління вентилятором обігріву;

Climatronic.
39 15A Вимикач багатофункціональний (тільки для автомобілів з автоматичною коробкою передач на 6 передач);

Блок управління автоматичною коробкою передач;

Вимикач світла заднього ходу;

Мекатронічна група коробки передач DSG.
40 15A Реле зарядки другого акумулятора;

Насос для розпилювача;

Двигун склоочисника заднього вікна.
41 Прикурювач 20A
42 15A Розетка 12V
43 20A Блок управління додатковим обігрівачем (тільки з другим акумулятором)
44 30A Блок управління дверима водія та пасажира
45 20A Реле для роботи в режимі автономного обігрівача (тільки за наявності другого акумулятора)
46 Не використовується
47 10A Передавач-приймач телефонний (тільки для автомобілів з системою Start-Stop)
48 5A Блок управління приладовою панеллю (тільки для автомобілів з системою Start-Stop)
49 Не використовується

Блок запобіжників з боку пасажира

Розташований на правому краю приладової панелі.

Тип 1

Опис

1 5A Датчик магнітного поля для компаса (тільки для автомобілів з травня 2005)
2 5A Контроль електромеханічного гальма стоянки, контроль ABS
3 5A Датчик магнітного поля для компаса (тільки для автомобілів до квітня 2006);

Контроль паркувального асистента.
Реклама
4 5A Блок адаптивного круїз-контролю
5 10A Блок управління правою фарою (тільки для фар з розрядними лампами)
6 5A Вимикач Tiptronic
7 5A Блок управління адаптивним освітленням та контролем дальності фар (тільки для фар з розрядними лампами)
8 5A Датчик високого тиску;

Датчик рівня масла двигуна;

Датчик температури.
9 10A Лампочка попередження вимкнення подушки безпеки пасажира спереду;

Блок управління подушками безпеки;

Блок управління розпізнавання зайнятості сидіння.
10 5A Блок управління насосом пального
11 Не використовується
12 10A Блок управління передніми дверима пасажира;

Блок управління задніми правими дверима (тільки для автомобілів до квітня 2006).
13 10A Блок управління паркувальним асистентом (тільки для автомобілів до квітня 2006)
14 5A Блок управління камерою заднього виду (тільки для автомобілів з листопада 2007)
15 5A Блок управління Climatronic;

Блок управління кондиціонуванням.
16 5A Вимикач Tiptronic
17 5A Лампочка попередження електромеханічного гальма стоянки;

Блок ABS.
18 Не використовується
19 Не використовується
20 Не використовується
21 Не використовується
22 30A Інвертор з розеткою, 12V – 230V
23 30A Контроль задніх дверей
24 30A Контроль автоматичного закриття задніх лівих дверей (Версія)
25 30A Контроль автоматичного закриття задніх правих дверей (Версія)
26 Не використовується
27 25A Блок управління обігрівом задніх сидінь
28 15A Блок управління насосом пального (тільки для автомобілів до квітня 2006)
29 30A Контроль дверей водія та пасажира
30 20A Контроль електромеханічного гальма стоянки (тільки для автомобілів до квітня 2006);

Центральний блок управління системою комфорту (тільки для автомобілів з травня 2006 по жовтень 2006)
31 20A Контроль електромеханічного гальма стоянки (тільки для автомобілів до квітня 2006);

15A Контроль насоса пального.
32 Не використовується
33 20A Розетка 12 V (тільки для автомобілів до квітня 2006)
34 15A Блок управління насосом пального
35 Прикурювач 20A (тільки для автомобілів до квітня 2006)
36 Не використовується
37 Не використовується
38 15A Розетка 12 V (тільки для автомобілів з травня 2006)
Реклама
39 10A Регулятор обігріву сидіння;

Блок управління Climatronic;

Реле зарядки другого акумулятора;

Нагрівач потоку розпилювача.
40 5A Реєстратор даних аварії (тільки для автомобілів, що виготовляються таксі до травня 2005)
41 15A Таксометр;

Дзеркало з таксометром;

Лампочка підсвічування ключа, коли сигналізація активована;

Точка підключення в бардачку та багажнику.
42 20A Точка підключення в бардачку (тільки для автомобілів, що виготовляються таксі до травня 2005)
43 5A Пульт дистанційного керування сигналізації таксі;

Точка підключення в бардачку та багажнику.
44 10A Блок дистанційного керування з сигналізацією, розетка 12V

Тип 2

Використовується з травня 2008.

Опис

1 30A Блок управління 2 кришки багажника (тільки варіант)
2 30A Контроль кришки багажника (тільки варіант)
3 Не використовується
4 Не використовується
5 Резерв для спеціальних автомобілів
6 Резерв для спеціальних автомобілів
7 Резерв для спеціальних автомобілів
8 Резерв для спеціальних автомобілів
9 Резерв для спеціальних автомобілів
10 Не використовується
11 Не використовується
12 Не використовується

Блоки реле

Знаходяться під приладовою панеллю з боку водія. Тут також знаходиться блок управління живленням на борту.

Опис

V1 Реле живлення терміналу 15, (460)
V2 Вільно
VZ Вільно
B4 Реле живлення терміналу 30, (449)
B5 Реле обігріву заднього скла, (53)
B6 Реле клаксон, (449)
B7 Реле подачі води № 1, (404)
B8 Реле подачі води № 1, (404)
B9 Реле терміналу X, (460)

Додатковий тримач реле входить до блоку управління живленням на борту. У автомобілях з обігрівом сидінь цей блок оснащений термозапобіжниками біметалевими для елементів обігріву.

Опис

  1. Додаткове реле обігрівача, (53)
  2. Вільно
  3. Реле вентилятора свіжого повітря, (404)
  4. Вільно
  5. Реле насоса пального № 2, (404)
  6. Реле обігріву фар, (53)
  7. Реле живлення терміналу 50, (433)
  • A – Резерв
  • B – Резерв
  • C – Термозапобіжник № 1 (30 A) для регулювання положення сидіння водія
  • D – Термозапобіжник № 2 (30 A) для регулювання положення сидіння водія

Багажник

Опис

1 30A Блок запобіжників зліва та справа
2 80A Запобіжники в групі перемикання
3 125A Живлення блоку перемикання
4 5A Блок управління живленням на борту

У лівій частині багажника, за бічною обшивкою, можуть знаходитися деякі елементи реле:

  • 70A – Лімузин;
  • 60A – Варіант.

Post correlati:

  1. Volkswagen Tiguan (2006-2017) – коробка запобіжників
  2. Volkswagen Arteon (2017-2019) – коробка запобіжників
  3. Volkswagen Bora (1999-2006) – коробка запобіжників
  4. Volkswagen Golf 2 (1983-1992) – акумулятор
  5. Volkswagen Jetta A6 (з 2010) – акумулятор
  6. Volkswagen Passat B5 (1996-2000) – акумулятор
  7. Volkswagen Polo IV (2001-2009) – акумулятор
  8. Volkswagen Passat B8 (2015-2021) – коробка запобіжників
Leggere  Volkswagen Polo III (6N2, після рестайлінгу) (1999-2001) - акумулятори
Андрій Горбунов

Андрій Горбунов

Я – справжній ентузіаст автосправи з понад 10-річним досвідом у сфері ремонту та обслуговування автомобілів. Спеціалізуюсь на сучасній діагностиці та бензинових і дизельних двигунах. Для мене важлива якість, чесність і індивідуальний підхід до кожного клієнта. Моє завдання просте: щоб ваше авто працювало бездоганно.
