Toyota Hilux (1997-2015) – коробка запобіжників

Андрій Горбунов

Toyota Hilux (2004-2015) – схема запобіжника

Рік випуску: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

Запобіжник прикурювача (розетка живлення) в Toyota Hilux (2004-2015) є запобіжником 9 в блоці запобіжників в салоні.

Салон

LHD

Toyota Hilux – схема запобіжника – салон LHD

RHD

Toyota Hilux – схема запобіжника – салон RHD
Запобіжник Опис
1 Посилювач кондиціонера (з кондиціонером);

В’язкий посилювач (без кондиціонера).
2 Блок запобіжників / реле інтеграції
3 Посилювач ключа транспондера
4 ECU контролю 4WD (блокування заднього диференціала)
Реклама
5 LHD:

Реле задніх вогнів (серпень 2006 – червень 2011)
6 LHD:

Реле денних ходових вогнів
7 Поворотники
8 Реле магнітної муфти
9 LHD:

Реле задніх вогнів (до серпня 2006);

LHD:

Реле задніх вогнів протитуманних (з серпня 2006).
10 З’єднувальний конектор
11 LHD:

Реле задніх вогнів (з червня 2011)
12 Реле обігрівача PTC (№ 2P)
13 Реле обігрівача PTC (№ 1)
14 ECU двигуна
15 Приймач контролю дверей
16 ECU з сигналізацією
17 ECU контролю 4WD
18 Блок реле (з червня 2011)
19 Блок реле (до червня 2011)
20 Контролер турбодвигуна
21 ECU контролю перемикача
22 Контроль блокування перемикача ECU
23 Блок управління кондиціонером
24 Кріплення датчика подушки безпеки
Реклама
25 RHD:

Реле задніх вогнів
26 RHD:

Реле задніх вогнів протитуманних

Блок запобіжників салону

Toyota Hilux – схема запобіжника – салон – блок запобіжників
Запобіжник Ампер [A] Опис
1 INJ 15 Система багатоточкової інжекції;

Система послідовної багатоточкової інжекції.
2 OBD 7,5 Система діагностики на борту
3 STOP 10 Гальмівні вогні;

Високий стоп-сигнал;

Система багатоточкової інжекції;

Система послідовної багатоточкової інжекції;

ABS;

TRC;

VSC;

Система контролю блокування перемикача.
4 TAIL 10 Освітлення приладової панелі;

Протитуманні фари;

Система контролю рівня передніх фар;

Передні габаритні вогні;

Задні вогні;

Освітлення номерного знака;

Система багатоточкової інжекції;

Система послідовної багатоточкової інжекції;

Інформаційний дисплей;

Система денних ходових вогнів;

Автоматичні фари.
5 PWR OUT 15 Розетка живлення
6 ST 7,5 Система запуску;

Індикатори та вимірювачі;

Система багатоточкової інжекції;

Система послідовної багатоточкової інжекції.
7 A / C 10 Система кондиціонування
8 MET 7,5 Індикатори та вимірювачі та система DPF
9 CIG 15 Прикурювач
10 ACC 7,5 Аудіосистема;

Електрична розетка;

Годинник;

Система контролю живлення дзеркала;

Система контролю блокування перемикача;

Інформаційний дисплей.
11 IGN 7,5 Система багатоточкової інжекції;

Система послідовної багатоточкової інжекції;

Подушка безпеки SRS;

Паливний насос.
12 WIP 20 Щітка та омивач лобового скла
Реклама
13 ECU-IG & GAUGE 10 Кондиціонер;

Система зарядки;

Блокування заднього диференціала;

ABS;

TRC;

VSC;

Аварійні вогні;

Поворотники;

Задні габаритні вогні;

Система багатоточкової інжекції;

Система послідовної багатоточкової інжекції;

Система контролю блокування перемикача;

Обігрівач заднього скла;

Фари;

Додаткові перемикачі дверей;

Електричне закриття дверей;

Система бездротового дистанційного управління;

Датчик повороту;

Система денних ходових вогнів;

Круїз-контроль;

Омивач фар;

Обігрівач сидінь;

Обігрівач зовнішніх дзеркал;

Інформаційний дисплей;

Індикатор ременя безпеки пасажира.

Toyota Hilux – схема запобіжника – салон – блок запобіжників
Запобіжник Ампер [A] Опис
1 AM1 40 Система блокування заднього диференціала,

ABS,

TRC,

VSC,

Запобіжники “ACC”, “CIG”, “ECU-IG & GAUGE”

“WIP”.
2 IG1 40 Запобіжники “PWR”, “S-HTR”, “4WD”,

“DOOR”, “DEF” та “MIR HTR”.
Реле
R1 Розетка живлення (PWR OUT)
R2 Обігрівач (HTR)
R3 Реле інтеграції

Блок реле салону (до червня 2011)

Toyota Hilux – схема запобіжника – блок реле салону до 2011 року
Запобіжник Ампер [A] Опис
1 DOOR 25 Електрична система закриття дверей;

Електричні вікна.
2 DEF 20 Обігрівач заднього скла;

Система багатоточкової інжекції;

Система послідовної багатоточкової інжекції.
3 S-HTR 15 Обігрівач сидінь
4 4WD 20 Блокування заднього диференціала;

ABS;

TRC;

VSC.
5 PWR 30 Електричні вікна
Реле
R1 Запалювання (IG1)
R2 Обігрівач заднього скла (DEF)

Блок реле салону (з червня 2011)

Toyota Hilux – схема запобіжника – блок реле салону 2011 року
Запобіжник Ампер [A] Опис
1 MIR HTR 15 До листопада 2011:

Обігрівачі зовнішніх дзеркал
DOOR 25 З листопада 2011:

Система закриття дверей і електричні вікна
2 DOOR 25 До листопада 2011:

Система закриття дверей і електричні вікна
DEF 20 З листопада 2011:

Обігрівач заднього скла;

Система багатоточкової інжекції;

Система послідовної багатоточкової інжекції.
Реклама
3 DEF 20 До листопада 2011:

Обігрівач заднього скла;

Система багатоточкової інжекції;

Система послідовної багатоточкової інжекції.
S-HTR 15 З листопада 2011:

Обігрівач сидінь
4 S-HTR 15 До листопада 2011:

Обігрівач сидінь
4WD 20 З листопада 2011:

Блокування заднього диференціала;

ABS;

TRC;

VSC.
5 4WD 20 До листопада 2011:

Блокування заднього диференціала;

ABS;

TRC;

VSC.
MIR HTR 15 З листопада 2011:

Обігрівачі зовнішніх дзеркал
Реле
R1 Обігрівачі зовнішніх дзеркал (MIR HTR)
R2 Запалювання (IG1)
R3 Обігрівач заднього скла (DEF)
Leggere  Toyota Corolla Verso II (2004-2009) - акумулятор

Моторний відсік

LHD

Toyota Hilux – схема запобіжника – ліва сторона моторного відсіку

RHD

Toyota Hilux – схема запобіжника – моторний відсік RHD
Номер Опис
1 Блок запобіжників
2 ECU контролю ковзання з актуатором
3 Реле контролю омивача фар
4 Контролер свічок запалювання
5 2TR-FE:

Контролер інжекції повітря

RHD:
1KD-FTV та 2KD-FTV (без DPF):

Контролер інжектора (EDU)

LHD:
1KD-FTV та 2KD-FTV (з DPF):

Контролер інжектора (EDU)
6 RHD:
1KD-FTV та 2KD-FTV (з DPF): Контролер інжектора (EDU)LHD:
1KD-FTV та 2KD-FTV (без DPF):

Контролер інжектора (EDU)

Блок запобіжників моторного відсіку

Toyota Hilux – схема запобіжника – блок запобіжників моторного відсіку

A

1TR-FE, 2TR-FE, 1GR-FE

Toyota Hilux – схема запобіжника – блок реле моторного відсіку

1KD-FTV без DPF, 2KD-FTV без DPF, 5L-E

Toyota Hilux – схема запобіжника – блок реле моторного відсіку

1KD-FTV з DPF, 2KD-FTV з DPF

Toyota Hilux – схема запобіжника – блок реле моторного відсіку
Запобіжник Ампер [A] Опис
1 – 25 Резервний запобіжник
2 – 15 Резервний запобіжник
3 – 10 Резервний запобіжник
4 FOG 7,5 Європа, Марокко:

з серпня 2012 по серпень 2013:

Протитуманні фари

З серпня 2013:

Протитуманні фари
15 До серпня 2013:

Протитуманні фари;

Виключення для Європи та Марокко:

з серпня 2012 по серпень 2013:

Протитуманні фари.
5 HORN 10 Сигнал
6 EFI 25 Система багатоточкової інжекції;

Система послідовної багатоточкової інжекції.
7 – – –
8 H-LP RL 20 До червня 2011:

Правий фар (низький)
15 З червня 2011:

Правий фар (низький)
9 H-LP LL 20 До червня 2011:

Лівий фар (низький)
15 З червня 2011:

Лівий фар (низький)
Реклама
10 H-LP RH 20 До червня 2011:

Правий фар (високий) і правий фар (низький)
15 З червня 2011:

Правий фар (високий) і правий фар (низький)
11 H-LP LH 20 До червня 2011:

Лівий фар (високий) і лівий фар (низький)
15 З червня 2011:

Лівий фар (високий) і лівий фар (низький)
12 EFI NO.2 10 Система багатоточкової інжекції;

Система послідовної багатоточкової інжекції.
13 ECU-IG NO.2 10 Система багатоточкової інжекції;

Система послідовної багатоточкової інжекції.
14 ECU-B 7,5 До серпня 2008:

Додаткові перемикачі дверей;

Система електричного закриття;

Система бездротового дистанційного управління;

Датчик повороту;

Фари
10 З серпня 2008:

Додаткові перемикачі дверей;

Система електричного закриття;

Система бездротового дистанційного управління;

Датчик повороту;

Фари
15 RAD 15 До серпня 2013:

Аудіосистема
20 З серпня 2013:

Аудіосистема

У цій статті ви знайдете схеми блоку запобіжників Toyota Hilux (моделі з 1997 по 2015 рік), дізнаєтеся, де розташовані панелі запобіжників як в салоні, так і в моторному відсіку, а також отримаєте детальну інформацію про призначення, розташування та функцію кожного запобіжника і реле.

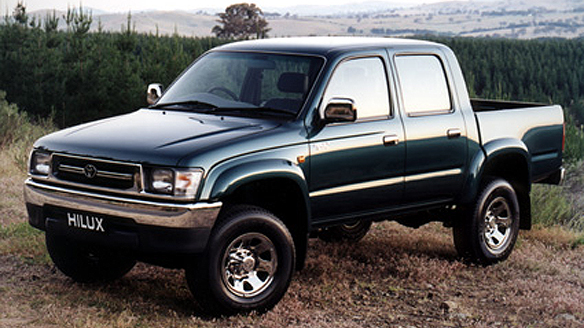

Toyota Hilux (1997-2005) – схема запобіжника

Рік випуску: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Запобіжник прикурювача (розетка живлення) в Toyota Hilux (1997-2005) є запобіжником 2 в блоці запобіжників в салоні.

Вантажний відсік

LHD

Toyota Hilux – схема запобіжника – вантажний відсік LHD

RHD

Toyota Hilux – схема запобіжника – вантажний відсік RHD
Запобіжник Опис
1 Група датчиків подушок безпеки
2 Реле контролю ADD
3 L HD:

Реле відкриття кола (паливний насос)
4 Реле інтеграції
5 Блок запобіжників
6 L HD:

Реле денних ходових вогнів
7 ECU викидів (3RZ-F, 1RZ);

Таймер попереднього обігріву (дизель);

LHD:

ECU двигуна (2RZ-FE);

RHD:

ECU двигуна (M / T) (3RZ-FE, 1RZ-E);

RHD:

Двигун і ECU ECT (A / T) (3RZ-FE, 1RZ-E).
8 Посилювач кондиціонера
9 L HD:

ECU механізму блокування диференціала
10 ECU ABS
11 Датчик вивільнення BS
12 R HD:  ECU контролю 4WD
13 R HD:

Блок реле

(реле відкриття кола (паливний насос))
14 R HD:

Реле автоматичного контролю антени
15 RHD:

Австралія:

блокування  коннекторів;

Виключено Австралію:

підтримка коннектора.
16 RHD:

Реле ближнього світла

Блок запобіжників салону

Toyota Hilux – схема запобіжника – блок запобіжників салону
Запобіжник Ампер [A] Опис
1 SEAT-HTR 20 Обігрівач сидіння
Реклама
2 ACC 15 Прикурювач;

Годинник;

Електричні дзеркала;

Задні габаритні вогні;

Система блокування перемикача.
3 ECU-B 7,5 Задні протитуманні вогні;

Індикатор попередження подушки безпеки SRS;

Система денних ходових вогнів;

Круїз-контроль;

Система антиблокування.
4 4WD 20 Система контролю ADD;

Система контролю повного приводу;

Система блокування заднього диференціала.
5 TURN 10 Поворотники;

Аварійні вогні.
6 GAUGE 10 Індикатори та вимірювачі;

Аварійні вогні;

Круїз-контроль;

Електрична антена;

Система контролю замків дверей;

Автоматична коробка передач з електронним управлінням;

Система запуску;

Система зарядки;

Система контролю обігрівача.
7 ECU-IG 15 Система антиблокування;

Система блокування перемикача.
8 WIPER 20 Щітки та омивач лобового скла
9 IGN 10 Індикатор розряду;

Система подушок безпеки SRS;

Система багатоточкової інжекції;

Система послідовної багатоточкової інжекції.
10 POWER 30 Електричні вікна;

Система контролю електричного замка дверей.
Реле
R1 Реле інтеграції
Toyota Hilux – схема запобіжника – блок запобіжників салону
Номер Опис
R1 Сигнал
R2 Реле поворотників
R3 Реле потужності
R4 Обігрівач

Блок реле салону (RHD)

Toyota Hilux – схема запобіжника – блок реле салону (RHD)
Номер Опис
R1 Паливний насос (відкриття кола)

Моторний відсік

Toyota Hilux – схема запобіжника – моторний відсік
Номер Опис
1 Блок запобіжників (бензин, LHD Дизель)
Реклама
2 Блок реле № 1 (LHD Дизель)
3 Блок реле № 2
4 Блок запобіжників (RHD Дизель)
5 Блок реле № 1 (RHD)
6 Блок реле № 3 (LHD)
7 Реле очищення фар (LHD)
8 Блок реле № 3 (RHD)
9 Блок реле № 4 (Ізраїль)

Блок запобіжників моторного відсіку (тип 1)

Toyota Hilux – схема запобіжника – блок запобіжників моторного відсіку (тип 1)
Запобіжник Ампер [A] Опис
1 – – –
2 DEFOG 15 Обігрівач заднього скла
3 STOP 10 Гальмівні вогні
4 ALT-S 7,5 Система зарядки
5 – – –
6 OBD 7,5 Бензин:

Система діагностики на борту
AM2 20 Дизель:

Система багатоточкової інжекції;

Система послідовної багатоточкової інжекції.
7 EFI 15 Система багатоточкової інжекції;

Система послідовної багатоточкової інжекції.
8 HORN 15 Сигнал;

Аварійні вогні.
9 DOME 15 Автомобільна аудіосистема;

Електрична антена;

Внутрішнє освітлення;

Годинник;

Лампа запалювання;

Особисте освітлення;

Додаткове освітлення дверей.
AM2 10 Система багатоточкової інжекції;

Система послідовної багатоточкової інжекції.
10 TAIL 10 Задні вогні;

Освітлення номерного знака;

Гальмівні вогні;

Система кондиціонування;

Аудіосистема;

Годинник;

Прикурювач;

Освітлення приладової панелі.
11 – – –
12 AC 10 Система кондиціонування
13 STA 7,5 Система багатоточкової інжекції;

Система послідовної багатоточкової інжекції;

Система запуску;

Індикатори та вимірювачі.
14 HEAD (RH) 10 Правий фар
15 HEAD (LH) 10 Лівий фар
16 HEAD (LO RH) 10 Правий фар (ближнє світло)
17 HEAD (LO LH) 10 Лівий фар (ближнє світло)
18 ABS 60 Бензин:  система антиблокування
GLOW, ABS 80 Дизель:

Система попереднього обігріву двигуна;

Система антиблокування.
Реклама
19 ALT 80 45A, 55A:

Запобіжники “ABS”, “AM1”, “STA”,

“ECU-B”, “POWER”, “RADIO”,

“ACC”, “GAUGE”, “TURN”,

“ECUI G”, “WIPER”, “4WD”,

“HEATER”, “AC”, “TAIL”,

“PANEL”, “STOP” та “ALT-S”.
100 70A:

Запобіжники “ABS”, “AM1”, “STA”,

“ECU-B”, “POWER”, “RADIO”,

“ACC”, “GAUGE”, “TURN”,

“ECUI G”, “WIPER”, “4WD”,

“HEATER”, “AC”, “TAIL”,

“PANEL”, “STOP” та “ALT-S”.
20 HEATER 50 Система кондиціонування
21 AM1 40 Перемикач запалювання;

Система запуску;

Реле очищення фар;

Обігрівач пального;

“ECU-B”, “GAUGE” “POWER”.
22 AM2 30 Ключ запалювання
РЕЛЕ
R1 Опір
R2 Задні вогні (TAIL)
R3 Фари (HEAD)
R4 Обігрівач
R5 Стартер
R6 (EFI)

Блок запобіжників моторного відсіку (тип 2)

Toyota Hilux – схема запобіжника – блок запобіжників моторного відсіку (тип 2)
Запобіжник Ампер [A] Опис
1 – – –
2 HEAD (RH) 10 Правий фар
3 HEAD (LH) 10 Лівий фар
4 HEAD (RL) 10 Правий фар (ближнє світло)
5 HEAD (LL) 10 Лівий фар (ближнє світло)
6 TAIL 10 Задні вогні, освітлення номерного знака
7 STA 7,5 Система багатоточкової інжекції;

Система послідовної багатоточкової інжекції;

Система запуску;

Індикатори та вимірювачі.
8 A / C 10 Система кондиціонування
9 – – –
10 – – –
11 – – –
12 – – –
13 – – –
14 HORN 15 Сигнал
15 DOME 15 Автомобільна аудіосистема;

Внутрішнє освітлення;

Годинник;

Особисте освітлення;

Додаткове освітлення дверей;

Система денних ходових вогнів;

Індикатори та вимірювачі.
16 OBD 7,5 Система діагностики на борту
17 EFI 15 2RZ-FE, 3RZ-FE:

Система багатоточкової інжекції;

Система послідовної багатоточкової інжекції.
Реклама
ECD 15 1KZ-TE, 5L-E:

Система багатоточкової інжекції;

Система послідовної багатоточкової інжекції.
AM2 20 Дизель:

Система запалювання;

Система багатоточкової інжекції;

Система послідовної інжекції.
18 ALT − S 7,5 Система зарядки
19 DEFOG 15 Обігрівач заднього скла
20 STOP 20 Гальмівні вогні
21 – – –
22 ABS 60 Бензин:

Система антиблокування
GLOW, ABS 80 Дизель:

Система попереднього обігріву двигуна;

Система антиблокування.
23 ALT 80 45A, 55A:  Запобіжники “ABS”, “AM1”, “STA”,

“ECU-B”, “POWER”, “RADIO”,

“ACC”, “GAUGE”, “TURN”,

“ECUI G”, “WIPER” “4WD”,

“HEATER”, “AC”, “TAIL”,

“PANEL”, “STOP” та “ALT-S”.
100 70A:

Запобіжники “ABS”, “AM1”, “STA”,

“ECU-B”, “POWER”, “RADIO”,

“ACC”, “GAUGE”, “TURN”,

“ECUI G”, “WIPER”, “4WD”,

“HEATER”, “AC”, “TAIL”,

“PANEL”, “STOP” та “ALT-S”.
20 HEATER 50 Система кондиціонування
21 AM1 40 Система блокування заднього диференціала;

ABS,

TRC,

VSC,

Запобіжники “ACC”, “CIG”, “ECU-IG & GAUGE”

“WIP”.
22 AM2 30 Ключ запалювання
РЕЛЕ
R1 Бензин:

Стартер.
R2 Обігрівач
R3 Вентилятор електричний охолодження (CDS FAN)
R4 Задні вогні (TAIL)
R5 –
R6 –
R7 Блок управління двигуном (EFI);

Блок управління двигуном (ECD).
R8 Фар (HEAD)
R9 Опір

Блок реле моторного відсіку № 1

Toyota Hilux – схема запобіжника – блок реле моторного відсіку
Реле Опис
R1 Стартер (ST)
R2 Система попереднього обігріву (SUB GLW)

Блок реле моторного відсіку № 2

Toyota Hilux – схема запобіжника – блок реле моторного відсіку
Реле Опис
R1 Dim-Dip № 3
R2 Dim-Dip № 2

Блок реле моторного відсіку № 3

Toyota Hilux – схема запобіжника – блок реле моторного відсіку
Реле Опис
R1 Вентилятор електричний охолодження (CDS FAN)
R2 Вентилятор електричний охолодження (CDS FAN № 2)

Блок реле моторного відсіку № 4

Toyota Hilux – схема запобіжника – блок реле моторного відсіку
Реле Опис
R1 Система антиблокування (двигун ABS)
R2 Система антиблокування (електромагніт ABS)
Реклама

Toyota Hilux (2004-2015) – схема запобіжника

Рік випуску: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

Запобіжник прикурювача (розетка живлення) в Toyota Hilux (2004-2015) є запобіжником 9 в блоці запобіжників в салоні.

Салон

LHD

Toyota Hilux – схема запобіжника – салон LHD

RHD

Toyota Hilux – схема запобіжника – салон RHD
Запобіжник Опис
1 Посилювач кондиціонера (з кондиціонером);

В’язкий посилювач (без кондиціонера).
2 Блок запобіжників / реле інтеграції
3 Посилювач ключа транспондера
4 ECU контролю 4WD (блокування заднього диференціала)
5 LHD:

Реле задніх вогнів (серпень 2006 – червень 2011)
6 LHD:

Реле денних ходових вогнів
7 Поворотники
8 Реле магнітної муфти
9 LHD:

Реле задніх вогнів (до серпня 2006);

LHD:

Реле задніх вогнів протитуманних (з серпня 2006).
10 З’єднувальний конектор
11 LHD:

Реле задніх вогнів (з червня 2011)
12 Реле обігрівача PTC (№ 2P)
13 Реле обігрівача PTC (№ 1)
14 ECU двигуна
15 Приймач контролю дверей
16 ECU з сигналізацією
17 ECU контролю 4WD
18 Блок реле (з червня 2011)
19 Блок реле (до червня 2011)
20 Контролер турбодвигуна
21 ECU контролю перемикача
22 Контроль блокування перемикача ECU
23 Блок управління кондиціонером
24 Кріплення датчика подушки безпеки
25 RHD:

Реле задніх вогнів
26 RHD:

Реле задніх вогнів протитуманних

Блок запобіжників салону

Toyota Hilux – схема запобіжника – салон – блок запобіжників
Запобіжник Ампер [A] Опис
1 INJ 15 Система багатоточкової інжекції;

Система послідовної багатоточкової інжекції.
2 OBD 7,5 Система діагностики на борту
3 STOP 10 Гальмівні вогні;

Високий стоп-сигнал;

Система багатоточкової інжекції;

Система послідовної багатоточкової інжекції;

ABS;

TRC;

VSC;

Система контролю блокування перемикача.
4 TAIL 10 Освітлення приладової панелі;

Протитуманні фари;

Система контролю рівня передніх фар;

Передні габаритні вогні;

Задні вогні;

Освітлення номерного знака;

Система багатоточкової інжекції;

Система послідовної багатоточкової інжекції;

Інформаційний дисплей;

Система денних ходових вогнів;

Автоматичні фари.
5 PWR OUT 15 Розетка живлення
6 ST 7,5 Система запуску;

Індикатори та вимірювачі;

Система багатоточкової інжекції;

Система послідовної багатоточкової інжекції.
7 A / C 10 Система кондиціонування
Реклама
8 MET 7,5 Індикатори та вимірювачі та система DPF
9 CIG 15 Прикурювач
10 ACC 7,5 Аудіосистема;

Електрична розетка;

Годинник;

Система контролю живлення дзеркала;

Система контролю блокування перемикача;

Інформаційний дисплей.
11 IGN 7,5 Система багатоточкової інжекції;

Система послідовної багатоточкової інжекції;

Подушка безпеки SRS;

Паливний насос.
12 WIP 20 Щітка та омивач лобового скла
13 ECU-IG & GAUGE 10 Кондиціонер;

Система зарядки;

Блокування заднього диференціала;

ABS;

TRC;

VSC;

Аварійні вогні;

Поворотники;

Задні габаритні вогні;

Система багатоточкової інжекції;

Система послідовної багатоточкової інжекції;

Система контролю блокування перемикача;

Обігрівач заднього скла;

Фари;

Додаткові перемикачі дверей;

Електричне закриття дверей;

Система бездротового дистанційного управління;

Датчик повороту;

Система денних ходових вогнів;

Круїз-контроль;

Омивач фар;

Обігрівач сидінь;

Обігрівач зовнішніх дзеркал;

Інформаційний дисплей;

Індикатор ременя безпеки пасажира.

Toyota Hilux – схема запобіжника – салон – блок запобіжників
Запобіжник Ампер [A] Опис
1 AM1 40 Система блокування заднього диференціала,

ABS,

TRC,

VSC,

Запобіжники “ACC”, “CIG”, “ECU-IG & GAUGE”

“WIP”.
2 IG1 40 Запобіжники “PWR”, “S-HTR”, “4WD”,

“DOOR”, “DEF” та “MIR HTR”.
Реле
R1 Розетка живлення (PWR OUT)
R2 Обігрівач (HTR)
R3 Реле інтеграції

Блок реле салону (до червня 2011)

Toyota Hilux – схема запобіжника – блок реле салону до 2011 року
Запобіжник Ампер [A] Опис
1 DOOR 25 Електрична система закриття дверей;

Електричні вікна.
2 DEF 20 Обігрівач заднього скла;

Система багатоточкової інжекції;

Система послідовної багатоточкової інжекції.
3 S-HTR 15 Обігрівач сидінь
4 4WD 20 Блокування заднього диференціала;

ABS;

TRC;

VSC.
5 PWR 30 Електричні вікна
Реле
R1 Запалювання (IG1)
R2 Обігрівач заднього скла (DEF)

Блок реле салону (з червня 2011)

Toyota Hilux – схема запобіжника – блок реле салону 2011 року
Запобіжник Ампер [A] Опис
1 MIR HTR 15 До листопада 2011:

Обігрівачі зовнішніх дзеркал
DOOR 25 З листопада 2011:

Система закриття дверей і електричні вікна
2 DOOR 25 До листопада 2011:

Система закриття дверей і електричні вікна
DEF 20 З листопада 2011:

Обігрівач заднього скла;

Система багатоточкової інжекції;

Система послідовної багатоточкової інжекції.
3 DEF 20 До листопада 2011:

Обігрівач заднього скла;

Система багатоточкової інжекції;

Система послідовної багатоточкової інжекції.
S-HTR 15 З листопада 2011:

Обігрівач сидінь
4 S-HTR 15 До листопада 2011:

Обігрівач сидінь
4WD 20 З листопада 2011:

Блокування заднього диференціала;

ABS;

TRC;

VSC.
5 4WD 20 До листопада 2011:

Блокування заднього диференціала;

ABS;

TRC;

VSC.
MIR HTR 15 З листопада 2011:

Обігрівачі зовнішніх дзеркал
Реле
R1 Обігрівачі зовнішніх дзеркал (MIR HTR)
R2 Запалювання (IG1)
R3 Обігрівач заднього скла (DEF)

Моторний відсік

LHD

Toyota Hilux – схема запобіжника – ліва сторона моторного відсіку

RHD

Toyota Hilux – схема запобіжника – моторний відсік RHD
Номер Опис
1 Блок запобіжників
2 ECU контролю ковзання з актуатором
3 Реле контролю омивача фар
4 Контролер свічок запалювання
5 2TR-FE:

Контролер інжекції повітря

RHD:
1KD-FTV та 2KD-FTV (без DPF):

Контролер інжектора (EDU)

LHD:
1KD-FTV та 2KD-FTV (з DPF):

Контролер інжектора (EDU)
6 RHD:
1KD-FTV та 2KD-FTV (з DPF): Контролер інжектора (EDU)LHD:
1KD-FTV та 2KD-FTV (без DPF):

Контролер інжектора (EDU)

Блок запобіжників моторного відсіку

Toyota Hilux – схема запобіжника – блок запобіжників моторного відсіку

A

1TR-FE, 2TR-FE, 1GR-FE

Toyota Hilux – схема запобіжника – блок реле моторного відсіку

1KD-FTV без DPF, 2KD-FTV без DPF, 5L-E

Toyota Hilux – схема запобіжника – блок реле моторного відсіку

1KD-FTV з DPF, 2KD-FTV з DPF

Toyota Hilux – схема запобіжника – блок реле моторного відсіку
Запобіжник Ампер [A] Опис
1 – 25 Резервний запобіжник
2 – 15 Резервний запобіжник
3 – 10 Резервний запобіжник
4 FOG 7,5 Європа, Марокко:

з серпня 2012 по серпень 2013:

Протитуманні фари

З серпня 2013:

Протитуманні фари
15 До серпня 2013:

Протитуманні фари;

Виключення для Європи та Марокко:

з серпня 2012 по серпень 2013:

Протитуманні фари.
5 HORN 10 Сигнал
6 EFI 25 Система багатоточкової інжекції;

Система послідовної багатоточкової інжекції.
7 – – –
8 H-LP RL 20 До червня 2011:

Правий фар (низький)
15 З червня 2011:

Правий фар (низький)
9 H-LP LL 20 До червня 2011:

Лівий фар (низький)
15 З червня 2011:

Лівий фар (низький)
10 H-LP RH 20 До червня 2011:

Правий фар (високий) і правий фар (низький)
15 З червня 2011:

Правий фар (високий) і правий фар (низький)
11 H-LP LH 20 До червня 2011:

Лівий фар (високий) і лівий фар (низький)
15 З червня 2011:

Лівий фар (високий) і лівий фар (низький)
12 EFI NO.2 10 Система багатоточкової інжекції;

Система послідовної багатоточкової інжекції.
13 ECU-IG NO.2 10 Система багатоточкової інжекції;

Система послідовної багатоточкової інжекції.
14 ECU-B 7,5 До серпня 2008:

Додаткові перемикачі дверей;

Система електричного закриття;

Система бездротового дистанційного управління;

Датчик повороту;

Фари
10 З серпня 2008:

Додаткові перемикачі дверей;

Система електричного закриття;

Система бездротового дистанційного управління;

Датчик повороту;

Фари
15 RAD 15 До серпня 2013:

Аудіосистема
20 З серпня 2013:

Аудіосистема

Post correlati:

  1. Toyota Highlander XU40 (2007-2013) – коробка запобіжників
  2. Toyota Highlander XU50 (2013-2016) – коробка запобіжників
  3. Toyota Prius Plug-in Hybrid (2010-2015) – коробка запобіжників
  4. Toyota Prius V (2012-2016) – коробка запобіжників
  5. Toyota Land Cruiser 100 (1998-2007) – коробка запобіжників
  6. Toyota ProAce Verso (2016-2018) – коробка запобіжників
  7. Toyota Yaris XP130 та XP150 (2011-2018) – блок запобіжників
  8. Toyota Tacoma (1995-2015) – коробка запобіжників
Андрій Горбунов

Андрій Горбунов

Я – справжній ентузіаст автосправи з понад 10-річним досвідом у сфері ремонту та обслуговування автомобілів. Спеціалізуюсь на сучасній діагностиці та бензинових і дизельних двигунах. Для мене важлива якість, чесність і індивідуальний підхід до кожного клієнта. Моє завдання просте: щоб ваше авто працювало бездоганно.
