Toyota Camry (2001-2006) – коробка запобіжників

Андрій Горбунов

У цій статті ви знайдете схеми блоку запобіжників Toyota Camry (2001–2006), дізнаєтеся, де розташовані панелі запобіжників у автомобілі, а також отримаєте детальну інформацію про призначення та розташування кожного запобіжника.

Toyota Camry (2001-2006) – схема запобіжника

Рік випуску: 2001, 2002, 2003, 2004, 2005, 2006.

Запобіжник прикурювача (розетка живлення) у Toyota Camry (2001-2006) це запобіжник 3 у блоці запобіжників у зоні пасажирів.

Блок запобіжників під капотом

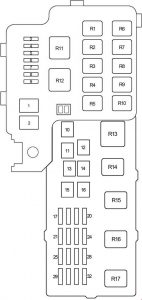

Toyota Camry – схема запобіжника – під капотом
№
 Амп [A]
 Запобіжник Опис
1 100 ALT 2AZ-FE (2002-2003):

“DEF”, “PWR NO.1”, “PWR NO.2”,

“PWR NO.3”, “PWR NO.4”, “STOP”,

“DOOR NO.2”, “OBD”, “PWR SEAT”,

“FUEL OPEN”, “FOG”, “AMP”,

“PANEL”, “TAIL”, “AM1”,

“CIG”, “POWER POINT”, “RAD NO.2”,

“ECU-ACC”, “GAUGE1”, “GAUGE2”,

“ECU-IG”, “WIPER”, “WASHER”,

“HTR (10 A)”, “SEAT HTR”, “SUN-SHADE”
120 ALT 1MZ-FE, 3MZ-FE, 2AZ-FE (2003-2006):

“DEF”, “PWR NO.1”, “PWR NO.2”,

“PWR NO.3”, “PWR NO.4”, “STOP”,

“DOOR NO.2”, “OBD”, “PWR SEAT”,

“FUEL OPEN”, “FOG”, “AMP”,

“PANEL”, “TAIL”, “AM1”,

“CIG”, “POWER POINT”, “RAD NO.2”,

“ECU-ACC”, “GAUGE1”, “GAUGE2”,

“ECU-IG”, “WIPER”, “WASHER”,

“HTR (10 A)”, “SEAT HTR”, “SUN-SHADE”
2 60 ABS NO.1 2002-2003:

Антиблокувальна система;

Система контролю тяги;

Система контролю стабільності;

Система допомоги при гальмуванні.
50 ABS NO.1 2003-2006:

Антиблокувальна система;

Система контролю стабільності;

Система контролю тяги;

Система допомоги при гальмуванні.
Реклама
3 15 HEAD LH LWR Лівий фара (ближнє світло);

Комбінований вимірювач;

Протитуманна фара;

Система зв’язку Multiplex (BEAN).
4 15 HEAD RH LWR Правий фара (ближнє світло);

Система зв’язку Multiplex (BEAN).
5 5 DRL Система денного світла
6 10 A / C Система клімат-контролю
7 – – Не використовується
8 – – Не використовується
9 – – Не використовується
10 40 MAIN Запобіжники “HEAD LH LWR”, “HEAD RH LWR”,

“HEAD LH UPR”, “HEAD RH UPR” та

“DRL”.
11 40 ABS No.2 Антиблокувальна система;

Система контролю стабільності;

Система контролю тяги;

Система допомоги при гальмуванні.
12 30 RDI Електричний вентилятор охолодження
13 30 CDS Електричний вентилятор охолодження
14 50 HTR Система клімат-контролю
15 30 ADJ PDL Педалі з регулюванням потужності
16 30 ABS No.3 Антиблокувальна система;

Система контролю стабільності;

Система контролю тяги;

Система допомоги при гальмуванні.
17 30 AM2 Система запуску;

Запобіжники “IGN” та “IG2”.
18 10 HEAD LH UPR Лівий фара (дальнє світло)
19 10 HEAD RH UPR Правий фара (дальнє світло)
20 5 ST Комбінований вимірювач;

Запуск і запалювання.
21 5 TEL Жодної схеми
22 5 ALT-S Система зарядки
Реклама
23 15 IGN Система запуску
24 10 IG2 ABS;

Зарядка;

Комбінований вимірювач;

Круїз-контроль;

Автоматична коробка передач, що контролюється електронно та

індикатор A / T;

Контроль двигуна;

Попередження про ремінь безпеки;

SRS;

VSC.
25 25 DOOR1 Система зв’язку Multiplex (BEAN);

Захист від крадіжки та

контроль замка дверей;

Контроль замка дверей бездротовий.
26 20 EFI Круїз-контроль;

Автоматична коробка передач, що контролюється електронно та

індикатор A / T;

Контроль двигуна.
27 10 HORN Сигнал
28 30 DCC Запобіжники “ECU-B”, “RAD NO.1” та “DOME”
29 25 A / F Контроль двигуна
30 – – Не використовується
31 10 ETCS Круїз-контроль, контроль двигуна
32 15 HAZ Фара та світло попередження
Реле
R1 Не використовується
R2 Не використовується
R3 Система денного світла (№ 2)
R4 Система денного світла (№ 3)
Реклама
R5 Електричний вентилятор охолодження (№ 2)
R6 Система денного світла (№ 4)
R7 Педалі з регулюванням потужності
R8 Електричний вентилятор охолодження (№ 3)
R9 MG CLT
R10 Контроль двигуна (датчик співвідношення повітря-пального)
R11 Система клімат-контролю
R12 Запуск і запалювання
R13 Фара
R14 Електричний вентилятор охолодження (№ 1)
R15 VSV (клапан закриття бака)
R16 Сигнал
R17 Модуль контролю двигуна
Leggere  Toyota RAV 4 II (2000-2005) - акумулятор

Блок запобіжників зони пасажирів

Toyota Camry – схема запобіжника – зона пасажирів
№
 Амп [A]
 Запобіжник Опис
1 10 ECU − B ABS;

Автоматичний клімат-контроль;

Автоматичний контроль освітлення;

Годинник;

Комбінований вимірювач;

Круїз-контроль;

Автоматична коробка передач, що контролюється електронно та

індикатор A / T;

Контроль двигуна;

Система іммобілізації двигуна;

Фара;

Освітлення;

Внутрішнє освітлення;

Нагадування про ключ;

Система автоматичного вимкнення світла;

Ручний клімат-контроль;

Скляний дах;

Система зв’язку Multiplex (BEAN);

Система навігації;

Аудіосистема;

Електричне вікно;

Попередження про ремінь безпеки;

SRS;

Захист від крадіжки та

контроль замка дверей;

VSC;

Контроль замка дверей бездротовий.
2 7.5 DOME Світло вимикача запалювання;

Внутрішнє освітлення;

Особисте освітлення;

Освітлення багажника;

Освітлення для зручності;

Механізм відкриття гаражних дверей;

Годинник;

Дисплей зовнішньої температури;

Інформаційний дисплей.
3 15 CIG Запальничка
4 5 ECU-ACC Годинник;

Комбінований вимірювач;

Система зв’язку Multiplex (BEAN);

Дистанційний контроль дзеркала.
5 10 RAD NO.2 Система навігації;

Аудіосистема.
6 15 POWER POINT Електричні розетки
7 20 RAD NO.1 Система навігації, аудіосистема
8 10 GAUGE1 Індикатори та вимірювачі;

Годинник;

Індикатор зовнішньої температури;

Багатофункціональний дисплей;

Система блокування коробки передач;

Попереджувальні вогні для ременя безпеки.
Реклама
9 10 ECU-IG ABS;

Автоматичний контроль світла;

Фара;

Внутрішнє освітлення;

Нагадування про ключ;

Система автоматичного вимкнення світла;

Скляний дах;

Система зв’язку Multiplex (BEAN);

Електричне вікно;

Захист від крадіжки та

контроль замка дверей;

VSC.
10 25 WIPER Дворник і мийник скла
11 10 HTR Система клімат-контролю
12 10 MIR HTR Обігрів дзеркала заднього виду
13 5 AM1 Система запуску
14 15 MGŁA Передні протитуманні фари
15 15 SUN−SHADE Жодної схеми
16 10 GAUGE2 Дзеркало заднього виду з автоматичним затемненням;

Компас;

Електричний скляний дах;

Задні вогні;

Індикатори автоматичної коробки передач;

Система автоматичного контролю освітлення;

Круїз-контроль.
17 10 PANEL Освітлення відсіку для речей;

Годинник;

Дисплей зовнішньої температури;

Багатофункціональний дисплей;

Освітлення приладової панелі;

Освітлення панелі приладів;

Попереджувальне світло вимкнення Overdrive.
18 10 TAIL Задні вогні;

Габаритні вогні;

Вогні номерного знака.
19 20 PWR NO.4 Електричне вікно заднього пасажира (ліва сторона)
20 20 PWR NO.2 Система замка передніх дверей пасажира;

Переднє вікно пасажира.
21 7.5 OBD Інтегрована діагностична система
22 20 SEAT HTR Обігрівачі сидінь
23 15 WASHER Мийник лобового скла
24 10 FAN RLY Електричні вентилятори охолодження
25 15 STOP Гальмівні вогні;

Високе гальмівне світло;

Антиблокувальна система;

Система круїз-контролю.
26 5 FUEL OPEN Жодної схеми
27 25 DOOR NO.2 Система зв’язку Multiplex

(система автоматичного закриття дверей,

система автоматичного закриття дверей,

система дистанційного контролю бездротовий).
28 25 AMP Жодної схеми
29 20 PWR NO.3 Електричне вікно заднього пасажира (правий бік)
30 30 PWR SEAT Електричні сидіння
31 30 PWR NO.1 Система замка дверей водія;

Електричне вікно водія;

Електричний скляний дах.
32 40 DEF Обігрівач заднього скла
Реле
R1 Протитуманні фари
R2 Задні фари
R3 Реле аксесуарів
R4 Обігрівач заднього скла
R5 Запалювання
Реклама
R6 Живлення вікна
Leggere  Toyota Camry (XV40) (2007-2011) - коробка запобіжників

Реле покажчиків повороту

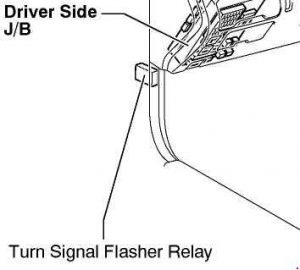

Toyota Camry – схема запобіжника – реле покажчиків повороту

Додатковий блок запобіжників (під капотом)

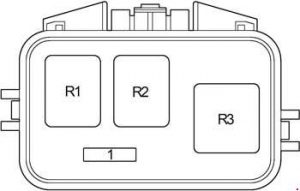

Toyota Camry – схема запобіжника – додатковий блок запобіжників (під капотом)
№
 Амп [A]
 Запобіжник Опис
1 7.5 ABS NO.4 Антиблокувальна система;

Система контролю тяги;

Система контролю стабільності;

Система допомоги при гальмуванні.
Реле
R1 Не використовується
R2 ABS CUT
R3 ABS MTR
