У цій статті ви знайдете схеми блоку запобіжників Seat Cordoba 1993–2007, отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся призначення кожного запобіжника (схема запобіжників).

Seat Cordoba (1993-2002) – схема блоку запобіжників

Рік виробництва: 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

Запобіжник прикурювача (розетка живлення) у Seat Cordoba (1993-2002) – це запобіжник 22 у блоці запобіжників.

Схема запобіжників

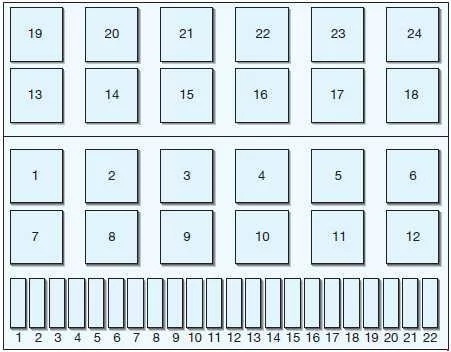

Seat Cordoba - схема блоку запобіжників
Seat Cordoba – схема блоку запобіжників
№ Ампер [A] Опис
1 10 Ліві ближні фари та регулятор
2 10 Правий ближній фар та регулятор
3 10 Підсвічування номерного знака
4 15 Щітка заднього скла
Реклама
5 15 Омивач/щітка лобового скла
6 20 Вентилятор свіжого повітря, кондиціонер
7 10 Правий бічний та задній фар;

Підсвічування моторного відсіку.
8 10 Лівий позиційний та задній фар
9 20 Обігрів дзеркал, заднє скло
10 15 Передні та задні протитуманні фари
11 10 Ліві дальні фари;

Аварійні фари.
12 10 Праві дальні фари
13 10 Сигнал
14 10 Фари заднього ходу;

Обігрів сидінь.
15 10 Обладнання двигуна
16 15 Приладова панель;

Годинник;

Внутрішнє освітлення;

Сигнальні вогні.
17 10 Показники
18 20 Паливний насос;

Лямбда-зонд;

Форсунки.
19 30 Група охолоджувального вентилятора
20 10 Гальмівні вогні
21 15 Централізоване замикання;

Освітлення багажника;

Радіо.
22 10 Прикурювач
Реле
1 –
Реклама
2 Реле омивача/щітки заднього скла
3 Реле живлення
4 Реле контакту “X”
5 –
6 Реле аварійних вогнів
7 Реле щіток фар
8 Реле таймера омивача/

щітки лобового скла.
9 Включається реле звукового сигналу аварії
10 Реле протитуманних фар

або міст.
11 Реле сигналу з двома тонами

або міст.
12 Паливний насос або реле свічок
13 * –
14 * Централізоване замикання з пультом (160) або

реле 2-ї швидкості електровентилятора (80)
15 * Реле колектора всмоктування (1)
16 * Електровентилятор 2-ї швидкості
Реклама
15 Електронне реле блоку клем для

контролю дизельного двигуна (144), турбодизель (166)
16
17 * Запобіжник свічок двигуна

дизель або реле ABS (178)
18 * Реле ABS (178) або реле для

моделей з подвійним фарою (145)/(200).
19 * Централізоване замикання з пультом (160)
20 * Запобіжник електричних підйомників (53)
21 * Реле двигуна (31) / 2-ї швидкості

електровентилятора (53)
22 * Реле автоматичної коробки передач (150)
23 * Реле свічок для дизельного пального

або запобіжник ABS
24 * Реле EDS (79) або реле

автоматичної коробки передач (150)
* – ці позиції реле можуть змінюватися
Leggere  Seat Leon III (з 2012) - акумулятори

Seat Cordoba (2005) – схема блоку запобіжників

Рік виробництва: 2005.

Запобіжник прикурювача (розетка живлення) у Seat Cordoba (2005) – це запобіжник 49 у блоці запобіжників.

Блок запобіжників



Запобіжники знаходяться з лівого боку панелі за кришкою.

№ Опис Ампер [A]
1 – –
2 ABS/ESP 10
3 – –
4 Гальмівне світло;

Сцеплення.

 5
5 Контролер двигуна (бензин) 5
6 Праві ближні фари 5
7 Ліві ближні фари 5
8 Контроль обігріву дзеркала 5
9 Лямбда-зонд 10
10 Сигнал “S”;

Контроль радіо.

 5
Реклама
11 – –
12 Фари з регулюванням висоти 5
13 Датчик рівня та тиску олії 5
14 Додатковий обігрів двигуна;

Масляний насос.

 10
15 Автоматичний контроль коробки передач 10
16 Обігрів сидінь 15
17 Контролер двигуна 5
18 Приладова панель;

Обігрів та вентиляція;

Навігація;

Фари з регулюванням висоти;

Електричне дзеркало.

 10
19 Світло заднього ходу 15
20 Омивач лобового скла 10
21 Правий дальній фар 10
22 Лівий дальній фар 10
23 Підсвічування номерного знака;

Індикатор бічного світла.

 5
24 Щітка лобового скла 10
25 Розпилювачі (бензин) 10
26 Вимикач гальмівного світла;

ESP.

 10
27 Приладова панель;

Діагностика.

 5
28 Контроль:

освітлення відсіку для рукавичок,

освітлення багажника,

освітлення внутрішнього люка.

 10
29 Кліматронік 5
30 – –
31 Електричне вікно – ліве 25
32 Контроль централізованого замикання 15
33 Сигнал з автономним живленням 15
34 Наразі живлення 15
35 Відкриття люка 20
36 Обігрів;

Вентиляція двигуна з електровентилятором.

 25
37 Омивач фар 20
38 Протитуманні фари;

Задні протитуманні фари.

 15
39 Контроль бензинового двигуна 15
40 Контроль дизельного двигуна 20
Реклама
41 Індикатор рівня пального 15
42 Запалювальний трансформатор 15
43 Праві ближні фари 15
44 Електричне вікно – заднє ліве 25
45 Електричне вікно переднє праве 25
46 Контроль щіток лобового скла 20
47 Контроль обігріву заднього скла 20
48 Контроль покажчиків напрямку 15
49 Прикурювач 15
50 Датчик дощу;

Централізоване замикання.

 20
51 Радіо/CD/GPS 20
52 Сигнал 20
53 Ліві ближні фари 15
54 Електричне вікно заднє праве 25
1) Сигнал “S” – це система, яка включає блокування керма та запалювання.

Після вимкнення запалювання і без вилучення ключа з замка

ця функція дозволяє активувати деякі електричні пристрої.
Leggere  Seat Leon (2005-2021) – коробка запобіжників

Блок запобіжників у моторному відсіку на акумуляторі

Металеві запобіжники

№ Опис Ампер [A]
1 Генератор;

Запалювання.

 175
2 Розподіл потенціалу вхід в салон пасажирів. 110
3 Помпа гідропідсилювача 50
4 SLP (бензин);

Попередній обігрів свічок (дизель).

 50
5 Електричний обігрівач;

Вентилятор кондиціонера.

 40
6 Контроль ABS 40

Неметалеві запобіжники

№ Опис Ампер [A]
7 Контроль ABS 25
8 Електричний обігрівач;

Вентилятор кондиціонера.

 30
9 – –
10 Контроль проводки 5
11 Вентилятор кондиціонера 5
Реклама
12 – –
13 Контроль автоматичної коробки передач Jatco. 5
14 – –
15 – –
16 – –

Seat Cordoba (2006-2007) – схема блоку запобіжників

Рік виробництва: 2006, 2007.

Запобіжник прикурювача (розетка живлення) у Seat Cordoba (2006-2007) – це запобіжник 49 у блоці запобіжників

Блок запобіжників

Запобіжники знаходяться з лівого боку приладової панелі за кришкою.

№ Опис Ампер [A]
1 Помпа води вторинна 1.8 20 VT (T16) 15
2 ABS/ESP 10
3 Пусто
4 Гальмівне світло;

Вимикач сцеплення;

Котушки реле.

 5
5 Контролер двигуна (бензин) 5
6 Праве бічне світло 5
7 Ліве бічне світло 5
8 Контроль обігріву дзеркала 5
9 Лямбда-зонд 10
10 Сигнал “S” а). Блок радіо 5
11 Електричне живлення дзеркала 5
12 Регулювання висоти фар 5
13 Датчик тиску/рівня олії 5
14 Додатковий обігрів;

Паливний насос.

 10
Реклама
15 Автоматичний контроль коробки передач 10
16 Обігрів сидінь 15
17 Контролер двигуна 5
18 Приладова панель;

Обігрів і вентиляція;

Навігація;

Регулювання висоти фар;

Електричне дзеркало.

 10
19 Світло заднього ходу 15
20 Омивач лобового скла 10
21 Правий дальній фар 10
22 Лівий дальній фар 10
23 Підсвічування номерного знака;

Індикатор бічного світла.

 5
24 Щітка заднього скла 10
25 Форсунки (пальне) 10
26 Вимикач гальмівного світла;

ESP (датчик повороту).

 10
27 Приладова панель;

Діагностика.

 5
28 Освітлення ящика для рукавичок;

Освітлення багажника;

Внутрішнє освітлення.

 10
29 Кліматронік 5
30 Централізоване замикання з живленням 5
31 Контроль лівого переднього вікна 25
32 Пусто
33 Сигнал з автономним живленням 15
34 Контролер двигуна 15
35 Люк 20
36 Обігрів/вентилятор двигуна 25
37 Омивач фар 20
38 Передні та задні протитуманні фари 15
39 Контролер двигуна (бензин) 15
40 Контролер дизельного двигуна + паливний насос SDI 30
41 Індикатор рівня пального 15
42 Трансформатор запалювання + контролер двигуна T70 15
43 Ближні фари (правий бік) 15
44 Контроль заднього лівого вікна 25
Реклама
45 Контроль переднього правого вікна 25
46 Щітка лобового скла 20
47 Обігрів лобового скла 20
48 Блок індикатора 15
49 Прикурювач 15
50 Блокування 20
51 Радіо/CD/GPS/телефон 20
52 Сигнал 20
53 Ближні фари (лівий бік) 15
54 Контроль заднього правого вікна 25
a) Сигнал “S” – це система, яка включає стартер і

блокування керма і дозволяє,

після вимкнення запалювання і

без вилучення ключа з керма та запалювання.
Leggere  Seat Cordoba II (2002-2010) - акумулятор

Запобіжники під кермом у кронштейні реле

PTC запобіжники

№ Опис Ампер [A]
1 PTC (додатковий електричний обігрів

через повітря).

 40
2 PTC (додатковий електричний обігрів

через повітря).

 40
3 PTC (додатковий електричний обігрів

через повітря).

 40

Металеві запобіжники

№ Опис Ампер [A]
1 Генератор;

Стартер.

 175
2 Розподільник напруги живлення

всередині автомобіля.

 110
3 Помпа гідропідсилювача. 50
4 Обігрів свічки запалювання

(дизель).

 50
5 Вентилятор електричного обігрівача;

вентилятор кондиціонера.

 40
6 Блок ABS 40

Неметалеві запобіжники

№ Опис Ампер [A]
7 Блок ABS 25
8 Електричний обігрівач;

Вентилятор кондиціонера.

 30
9 Блок ABS 10
10 Блок контролю проводки 5
11 Вентилятор клімат-контролю 5
12 Пусто
13 Блок Jatco для автоматичної коробки передач. 5
Реклама
14 Пусто
15 Пусто
16 Пусто

Post correlati:

  1. Seat Altea (2005-2015) – коробка запобіжників
  2. Seat Altea XL (2006-2009) – коробка запобіжників
  3. Seat Ibiza II (6K2) (1999-2002) – акумулятор
  4. Seat Toledo III (2004-2009) – акумулятор
  5. Seat Toledo IV (з 2012) – акумулятор
  6. Seat Alhambra I (1996-2010) – акумулятор
  7. SEAT Leon 5F (2013-2019) – коробка запобіжників
  8. Seat Arona (2017-2021) – коробка запобіжників
