У цій статті ви знайдете схеми блоку запобіжників KIA Sportage (2000–2020), отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся призначення кожного запобіжника (схема запобіжників).
Рік випуску: 2000.
Запобіжник прикурювача (розетка живлення) у KIA Sportage (2000) – це запобіжник F33 у блоці запобіжників
KIA Sportage – схема панелі запобіжників – камера двигуна
Назва Ампер [A] Опис
FUEL INJ
30
Система впорскування пального
Реклама
ADD
30
Вентилятор конденсатора кондиціонера
MAIN
80
Для захисту всіх схем
BTN
60
Гальмівні вогні;
Освітлення номерного знака;
Світло купола;
Аварійні вогні.
IGN
30
Запалювання
P / WIN
40
Електричні вікна
MAIN
15
Форсунки паливного насоса;
Головне реле;
Реле паливного насоса.
ABS
30
Система запобігання блокуванню коліс
HEAD
20
Фара

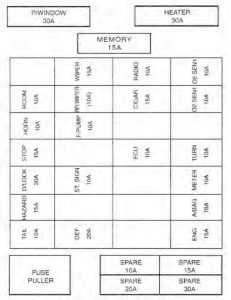

KIA Sportage – схема панелі запобіжників – бокова панель водія
Назва Ампер [A] Опис
P/WINDOW
30
Електричні вікна
HEATER
30
Вентилятори обігрівача
MEMORY
15
TAIL
10
Задні вогні;
Освітлення радіо.
HAZRD
15
Аварійні вогні
D / LOCK
30
Автоматичне блокування дверей
Реклама
STOP
15
Гальмівні вогні
HORN
10
Сигнал
ROOM
10
Внутрішнє освітлення
DEF
20
Заднє розморожування
ST.SIGM
10
Бокові покажчики повороту
F / PUMP
10
Паливний насос
(RR WIPER)
15
Кондиціонер;
Задній склоочисник.
ECU
10
Блок управління двигуном
CIGAR
15
Прикурювач, електричні дзеркала
RADIO
10
Радіо;
Годинник.
ENG
15
METER
10
Система монтажу приладів
TURN
10
Покажчики повороту
O2 SEN1
10
Датчик кисню
O2 SEN2
10
Датчик кисню
KIA Sportage (2004-2010) – схема запобіжника Рік випуску: 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Запобіжник прикурювача (розетка живлення) у KIA Sportage (2004-2010) – це запобіжник (?) у блоці запобіжників.
Блок запобіжників у моторному відсіку:
Nr
Ампер [A]
Опис
ALTERNATORE
120A/140A
Акумулятор;
Генератор.
I/P B+
60A
Блок з’єднання I/P
VENTILATORE
40A
Реле вентилятора
ABS #1
40A
Модуль управління ABS,
модуль управління ESP
ABS #2
40A
Модуль управління ABS,
модуль управління ESP
VENTILATORE DI RAFFREDDAMENTO #1
40A
Реле вентилятора охолодження #1
(високий)
Реклама
VENTILATORE DI RAFFREDDAMENTO #2
30A
Реле вентилятора охолодження #2
(низький)
ACCENSIONE #1
30A
Вимикач запалювання (IG1, ACC)
ACCENSIONE #2
30A
Вимикач запалювання (lG2, START);
Реле стартера.
ECM
30A
Головне реле;
Реле паливного насоса;
SNSR 10A, INJ 10A, ECM.
RIMORCHIO
30A
Вихід потужності причепа
4WD
20A
ECM 4WD
F/WIPER
20A
Реле переднього склоочисника;
Мотор переднього склоочисника;
Багатофункціональний вимикач.
AMP
20A
Сабвуфер
AMP #1.
FARO ANTERIORE (ALTO)
20A
Головне реле світла
ATM
20A
Реле ATM
POMPA DEL CARBURANTE
15A
Реле паливного насоса
INJ
15A
ECM, форсунка, ISA;
Клапан регулювання масла CVVT;
Клапан закриття бака;
Змінне регулювання впуску двигуна #1, #2.
STOP
15A
Вимикач стоп-сигналу
W/DEF
15A
Реле розморожування переднього скла
F/FOG
15A
Реле F/FOG
FARO ANTERIORE (BASSO)
15A
Реле фари (низький)
CLACSON
15A
Реле сигналу;
Генератор;
Реле сирени.
A/CON
10A
Реле A/CON
SNSR
10A
Датчик MAF;
ECM;
SMATRA;
Датчик положення колінчастого вала.
DRL
15A
Модуль управління DRL
Блок запобіжників у пасажирському відсіку
Nr
Ампер [A]
Опис
TAIL RH
10A
Заднє світло;
З’єднання світла причепа.
RR HTR
30A
Реле заднього обігрівача
HAZARD
15A
Реле аварійної ситуації;
вимикач аварійної ситуації;
ETACM;
Багатофункціональний вимикач панелі приладів;
Заднє світло Comb Lamp;
Головне світло;
Бокове світло;
З’єднання заднього світла.
HTD
MIRROR
15A
Живлення лівого/правого дзеркала
Модуль управління кондиціонером
TAIL LH
10A
Ліве головне світло,
заднє комбіноване світло ліворуч,
заднє комбіноване світло ліворуч,
ліве/праве світло номерного знака
ECU (B+)
10A
TCM, модуль управління іммобілайзером
P/OUTLET RR
15A
Задня розетка живлення
RR WIPER
15A
Панель приладів, ETACM,
світло багажника,
світло багажника,
світло навантаження,
вимикач задньої кришки,
реле заднього склоочисника,
багатофункціональний вимикач,
реле заднього обігрівача
START
10A
Реле сигналізації,
модуль управління швидкістю двигуна,
вимикач потужності реле стартера,
вимикач блокування запалювання
Реклама
AV
10A
Аудіо
P/OUTLET FR
15A
Передня розетка живлення
OBD II
10A
Дані інтерфейсний роз’єм,
універсальний контрольний роз’єм
S/HTR
15A
Вимикач обігріву сидіння ліворуч/праворуч
C/LIGHTER
15A
Запальничка для сигарет
AUDIO
10A
Вимикач живлення зовнішнього дзеркала,
цифровий годинник,
звуковий сигнал ETACM
ROOM LP
10A
Вимикач нагадування ключа,
Панель приладів,
ETACM,
Внутрішнє освітлення,
Модуль управління кондиціонером,
цифровий годинник,
Світло багажника,
Світло передніх дверей ліворуч/праворуч,
світло карти,
світло навантаження,
вимикач даху
S/ROOF &
D/LOCK
20A
Контролер люка з
блокування дверей/реле розблокування,
A/CON
10A
Модуль управління кондиціонером,
ETACM,
реле вентилятора,
контролер люка,
електрохроматичне дзеркало
IGN
10A
Головне реле світла,
датчик AQS,
модуль управління DRL,
реле F/FOG
P/WDW -1
30A
Переднє вікно живлення
Лівий вимикач
Заднє вікно живлення
Лівий вимикач
P/WDW -2
30A
Переднє вікно живлення
Лівий/правий вимикач
Заднє вікно живлення
Правий вимикач
IG COIL
20A
Катушка запалювання
T/SIG
15A
Вимикач аварійної ситуації,
Автоматичний датчик світла та фотографії
A/BAG IND
10A
Панель приладів
CLUSTER
10A
Панель приладів, ETACM,
модуль управління іммобілайзером
Резистор початкового збудження,
Генератор,
Модуль управління DRL
B/UP
10A
Вимикач резервних вогнів,
вимикач діапазону осі Trans
A/BAG
15A
Модуль управління SRS,
модуль PODS,
модуль PODS,
сигнальна лампа
ABS
10A
Модуль управління ABS,
модуль управління ESP,
датчик G.,
вимикач TCS,
вимикач ESP,
Датчик кута повороту
ECU
10A
Модуль управління іммобілайзером,
датчик швидкості автомобіля,
ECM,
TCM,
Генератор імпульсів “A”/”B”,
модуль круїз-контролю, 4WD ECM,
Вимикач стоп-сигналу,
багатофункціональний вимикач.
KIA Sportage (2010-2015) – схема запобіжника Рік випуску: 2010, 2011, 2012, 2013, 2014, 2015.
Запобіжник прикурювача (розетка живлення) у KIA Sportage (2010-2015) – це запобіжник 15 у блоці запобіжників.

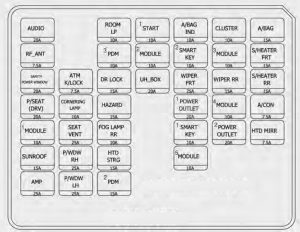

Блок запобіжників у салоні
Номер [A] Запобіжник Опис
F1
20
AUDIO
Аудіо;
Основний блок A/V та навігації;
F13 10A (внутрішня лампа).
F2
7.5
RF ANT
Антена RF
F3
20
SAFETY PAVDW
Модуль вікна живлення безпеки водія
F4
20
P/SEAT (DRV)
Ручний вимикач сидіння водія
F5
10
MODULE 1
Вимикач CCS водія;
Роз’єм шини даних;
Датчик паркування заднього;
Вимикач живлення зовнішнього дзеркала.
F6
15
SUNROOF
Мотор люка
F7
25
AMP
AMP
Реклама
F8
7.5
ATM K/LOCK
Вимикач передач;
Циліндрова котушка.
F9
10
CORNERING LAMP
–
F10
15
SEAT VENT
Обігрів сидіння водія та пасажира
F11
25
PAVDW RH
Головний вимикач вікна живлення;
Задній вимикач живлення правого вікна;
Вимикач живлення вікна пасажира (ліворуч).
F12
25
PAVDW LH
Головний вимикач вікна живлення;
Задній вимикач живлення лівого вікна;
Вимикач живлення вікна пасажира (праворуч).
F13
10
ROOM LP
Модуль управління кондиціонером;
Цифровий годинник;
Група модуля управління IPS (IND.);
Лампа багажника;
Освітлення ключа запалювання та вимикача сигналізації для дверей;
Внутрішня лампа;
Лампа безпеки для водія/пасажира;
Консоль під стелею (вимикач читальної лампи);
BCM.
F14
10
PDMB
Модуль управління інтелектуальними ключами;
Ключ FOB;
Вимикач кнопок Start/Stop.
F15
15
DR LOCK
Блокування дверей/реле розблокування;
Реле задньої кришки.
F16
15
HAZARD
BCM
F17
10
FOG LP RR
Блок реле ICM (реле заднього протитуманного світла)
F18
15
STRHTD
–
F19
25
PDM
Модуль управління інтелектуальними ключами
F20
10
START
Реле сигналізації;
Модуль управління інтелектуальними ключами;
Блок запобіжників і реле E/R (R4);
Вимикач діапазону вимірювання.
F21
10
MODULE 2
Вимикач стоп-сигналу (GSL);
Індикатор зміни передачі ATM;
Модуль управління IPS (вхід ON/START);
4WD ECM;
Головний вимикач налаштування світла;
Актуатор головного налаштування світла;
Модуль управління автоматичним налаштуванням головного світла.
F22
20
UH BOX
Запобіжники та реле E/R (FUSE – F22, F23, F24, F25)
F23
10
A/BAG IND
Група приладів (IND.)
F24
10
SMART KEY 2
Модуль управління інтелектуальними ключами
F25
25
WIPER FRT
Мотор переднього склоочисника;
Багатофункціональний вимикач (склоочисник);
Блок запобіжників і реле E/R
(R12 – реле переднього склоочисника (LO)).
F26
20
POWER OUTLET 1
Передня розетка живлення праворуч
F27
10
SMART KEY 1
Модуль управління інтелектуальними ключами;
BCM.
Реклама
F28
10
MODULE 5
Цифровий годинник;
Аудіо;
AMP;
Блок A/V та навігації;
Вимикач живлення зовнішнього дзеркала.
F29
10
CLUSTER
Група приладів (IND.);
Генератор;
Задня лампа;
BCM;
Цифровий годинник;
Модуль управління кондиціонером;
Вимикач обігріву сидіння водія/пасажира;
Модуль управління CCS водія;
Основний блок A/V та навігації.
F30
10
IG2
Модуль управління інтелектуальними ключами;
BCM;
Модуль управління IPS.
F31
15
WIPER RR
Блок реле ICM (реле заднього склоочисника);
Мотор заднього склоочисника;
Багатофункціональний вимикач (склоочисник).
F32
10
MODULE 4
Модуль управління кондиціонером;
Іонізатор групи;
Мотор люка;
Електрохроматичне дзеркало;
Блок для пального (RLY.2,3 – реле обігрівача PTC #2,#3);
Блок запобіжників і реле E/R (R1 – реле вентилятора).
F33
20
POWER OUTLET 2
Передня розетка живлення та прикурювач ліворуч;
Задня розетка живлення.
F34
15
AIR BAG
Модуль управління SRS
F35
15
S/HEATER FRT
Вимикач обігріву сидіння водія/пасажира
F36
15
S/HEATER RR
Заднє сидіння – вимикач обігріву
F37
7.5
A/CON
Модуль управління кондиціонером (Авто)
F38
7.5
HTD MIRR
Живлення зовнішнього дзеркала водія/пасажира;
Модуль управління кондиціонером.
Реле
R1
Реле задньої кришки
R2
Реле сигналізації
R3
Блокування дверей/реле розблокування
R4
Реле вікна живлення
Блок запобіжників у моторному відсіку
Nr Ампер [A] Назва Опис
F1
80
MDPS
Блок MDPS
F2
60
B+1
Блок з’єднання l/P (запобіжник-F15 /F16/F17/F19;
Модуль управління IPS-IPS 4 /IPS 5 /IPS 6 /IPS 7).
F3
40
ABS 2
Модуль управління ESP;
Модуль управління ABS;
Універсальний контрольний роз’єм.
F4
40
EMS
Блок EMS (запобіжник – F1 /F2/F3/F6)
F5
40
ABS 1
Модуль управління ESP;
Модуль управління ABS.
F6
40
BLOWER
R1 (реле вентилятора)
F7
60
B+3
Блок з’єднання l/P
(запобіжник – F3/F4/F8/F8/F9/F10/F13/F14,
живлення – F1 /F2)
F8
60
B+2
Блок з’єднання l/P
(реле вікна живлення, запобіжник – F5 /F6 /F7,
модуль управління IPS – IPS 0 /IPS 1 /IPS 2 /IPS 3/IPS 8).
F9
40
COOUNG FAN
R3 (Реле вентилятора охолодження (низький));
RLY 9 (Реле вентилятора охолодження (високий)).
F10
40
REAR HEATED
RLY 6 (реле заднього обігрівача)
F12
30
IG1
Датчик Smart Key:
Вимикач запалювання;
З ключем Smart:
Блок реле PDM (IGN1 Блок реле).
F13
40
IG2
RLY 4 (Реле стартера),
Без Smart Key: Вимикач запалювання;
З ключем Smart:
Блок реле PDM (IGN2 Блок реле).
F14
20
SUB F/PUMP
F4NA: RLY 11 (реле вторинного паливного насоса)
Реклама
F15
15
HORN
RLY 2 (реле сигналу);
RLY 5 (реле сигналізації).
F16
15
DEICER
Не використовується
F17
10
STOP LAMP
Вимикач лампи стоп;
Модуль управління інтелектуальним ключем;
Електронний модуль сигналу стоп.
F18
20
4WD
4WD ECM
F19
10
AMS
Не використовується
F21
10
B/UP LAMP
Вимикач лампи заднього ходу;
Заднє комбіноване світло (вихід) ліворуч і праворуч;
Електронне дзеркало;
Основний аудіоблок;
Основний AN і навігація.
F22
10
MDPS2
Блок MDPS
F23
7.5
ECU 2
PCM/ECM, G4KE:
Маска годинника (дистанційне керування);
Датчик масового повітря.
F24
7.5
ABS
Модуль управління ESP;
Модуль управління ABS;
Універсальний вимикач;
Датчик кута повороту;
Універсальний контрольний роз’єм;
Блок для пального
(R4 – реле обігрівача фільтра пального);
Модуль реле газу;
Датчик сигналу фільтра пального.
F25
15
TCU2
Вимикач діапазону роботи осі
Реле
R1
Реле вентилятора
R2
Реле сигналу
R3
Вентилятор охолодження (низький) Реле
R4
Реле стартера
Блок EMS (блок запобіжників моторного відсіку)
Nr Ампер [A] Назва Опис
F1
30
ECU
R1 (реле управління двигуном)
F2
15
TCU 1
D4HA, G4FD:
TCM;
G4KD, D4FD, G4KE:
PCM;
G4NA, F4NA:
PCM (A/T);
ECM (M/T).
F3
10
A/CON
R3 (реле A/C)
F4
10
SENSOR 1
G4KD, G4KE, F4NA:
Модуль іммобілайзера;
Датчик положення колінчастого вала;
Датчик положення розподільного вала #1/2;
Клапан регулювання масла #1/2;
Електромагнітний клапан регулювання промивання баків;
Електромагнітний клапан змінної довжини клапана розподілу;
D4HA: електромагнітний клапан обхід EGR охолоджуючий;
блок для пального (RLY. 1 – реле PTC #1);
електричний актуатор VGT E/R блок запобіжників і реле
(RLY. 3 – Реле вентилятора охолодження (низький),
RLY. 9 – Реле вентилятора охолодження (високий));
Датчик рівня масла;
G4NA:
Модуль іммобілайзера;
Датчик положення розподільного вала #1/2;
Форсунка #1/2/3/4;
D4FD, G4FD:
Модуль іммобілайзера;
Клапан регулювання масла #1/2;
Електромагнітний клапан регулювання промивання баків;
Змінне регулювання впуску.
F5
20
ECU 1
G4KD, G4KE, F4NA, G4NA, D4FD, G4FD:
Катушка запалювання #1/2/3/4;
Конденсатор;
D4HA:
ECM.
F6
15
POMPA CARBURANTE
R2 (реле паливного насоса)
F7
15
SENSOR 4
G4KD, G4KE, G4NA:
R2 (реле паливного насоса);
Датчик кисню вгору/вниз;
Запобіжник E/R і блок реле
(R3 – реле вентилятора охолодження (низький),
R9 – реле вентилятора охолодження (високий));
D4HA:
Модуль іммобілайзера;
Клапан регулювання тиску штанги;
Клапан регулювання тиску пального;
RLY. 2 (реле паливного насоса);
F4NA:
RLY. 2 (реле паливного насоса);
Датчик кисню вгору/вниз;
ECM(M/T);
блок запобіжників і реле E/R
(RLY. 3 – Реле вентилятора охолодження (низький),
RLY. 9 – Реле вентилятора охолодження (високий),
RLY. 11 – Реле вторинного паливного насоса);
Електромагнітний клапан холодного запуску;
D4FD, G4FD:
RLY. 2 (реле паливного насоса);
PCM;
Датчик кисню вгору/вниз;
Запобіжник E/R і блок реле
(RLY. 3 – Реле вентилятора охолодження (низький),
RLY. 9 – Реле вентилятора охолодження (високий)).
F8
10
SENSOR 3
G4KD, G4KD, G4KE, F4NA: :
R3 (реле A/C);
Форсунка #1/2/3/4;
D4HA:
RLY. 3 (реле A/C);
Датчик положення колінчастого вала;
Датчик лямбда;
G4NA:
RLY. 3 (реле кондиціонера);
Клапан регулювання масла #1/2;
Електромагнітний клапан регулювання промивання баків;
Електромагнітний клапан змінного потоку.
F9
10
SENSOR 2
G4FD, G4KD, D4FD, G4KE, G4NA, F4NA: – –
D4HA:
Вимикач лампи стоп.
Реле
R1
Реле управління двигуном
R2
Реле паливного насоса
R3
Реле кондиціонера
Панель запобіжників моторного відсіку (тільки дизельний двигун)
Nr Ампер [A] Опис
Реклама
F1
50
Реле PTC #1
F2
50
Реле PTC #2
F3
50
Реле PTC #3
F4
30
Реле обігрівача фільтра пального
F5
80
Модуль реле газу
Реле
R1
Реле PTC #1
R2
Реле PTC #2
R3
Реле PTC #3
R4
Реле обігрівача фільтра пального
KIA Sportage (2014-2016) – схема запобіжника Рік випуску: 2014, 2015, 2016.
Запобіжник прикурювача (розетка живлення) у KIA Sportage (2014-2016) – це запобіжник POWER OUTLET 2 у блоці запобіжників.
Панель приладів KIA Sportage – схема запобіжників – панель приладів
Назва (англ.) Ампер [A] Опис
POWER
CONNECTOR
20 Аудіо
7,5 Приймач RF
A/BAG
15 Модуль управління SRS;
Датчик виявлення пасажирів;
Сигнальна лампа;
Лампа SBR.
S/HEATER
FRT
15 Вимикач обігріву
сидіння водія/пасажира
S/HEATER
RR
15 Обігрівач сидіння заднього LH/RH
A/CON 7,5 Модуль управління кондиціонуванням (автоматичний)
HTD
MIRR
7,5 Модуль управління кондиціонуванням;
Живлення зовнішнього дзеркала
водія/пасажира
CLUSTER
10 Вимикач обігріву сидіння
водія/пасажира;
Модуль управління CCS водія;
Група приладів;
Модуль моніторингу тиску в шинах;
Аудіо;
Генератор;
BCM,
Модуль управління кондиціонуванням;
Індикатор контролю та лампа SBR
IG2 A 10 BCM;
Модуль управління Smart Key;
Модуль управління IPS (IG2).
WIPPER
RR
15 Мотор заднього склоочисника;
Багатофункціональний вимикач (склоочисник);
Модуль реле ICM
(реле заднього склоочисника).
IG2 B 10 Іонізатор групи;
Модуль управління кондиціонуванням;
Датчик дощу;
Мотор люка;
Електрохроматичне дзеркало;
Блок запобіжників і реле E/R
(реле вентилятора).
POWER
OUTLET 2
20 Задня розетка живлення;
Передня розетка живлення LH;
Прикурювач передній.
A / BAG IND 10 Група індикаторів подушок безпеки.
SMART
KEY 2
10 Модуль управління Smart Key
WIPER
FRT
25 Мотор переднього склоочисника;
Багатофункціональний вимикач (склоочисник);
Блок запобіжників і реле E/R
(реле передніх склоочисників (низький),
реле склоочисників (датчик дощу)).
POWER
OUTLET 1
15 Передня розетка живлення праворуч
SMART
KEY 1
10 BCM;
Модуль управління Smart Key.
ACC 10 Аудіо, підсилювач;
Модуль управління люком;
Вимикач зовнішнього дзеркала.
START
10 Реле сигналізації
(з сигналізацією);
Блок запобіжників і реле E/R
(реле стартера:
без сигналізації і
інтелектуального ключа),
Модуль управління інтелектуальним ключем
(без сигналізації і
інтелектуального ключа).
MODULE
IG1
10 Модуль управління EPS;
Вимикач передач ATM ILL.;
4WD ECM;
Вимикач стоп-сигналу;
Модуль управління IPS (IG1).
UH_BOX 20 Блок запобіжників і реле E/R
(ECU 2 7,5 A, ABS 7,5 A, TCU 2 7,5 A)
ROOM LP
10 BCM;
Лампа карти;
Внутрішнє освітлення;
Лампа ввічливості водія/пасажира;
Електрохроматичне дзеркало;
Лампа багажника;
ключ запалювання ILL. ;
Вимикач сигналізації дверей;
Модуль моніторингу тиску в шинах;
Група індикаторів (MCU, IND.);
Модуль управління кондиціонуванням;
Модуль управління IPS (B +).
PDM B 10 Вимикач кнопки Start/Stop;
Підтримка FOB;
Андрій Горбунов
Я – справжній ентузіаст автосправи з понад 10-річним досвідом у сфері ремонту та обслуговування автомобілів. Спеціалізуюсь на сучасній діагностиці та бензинових і дизельних двигунах. Для мене важлива якість, чесність і індивідуальний підхід до кожного клієнта. Моє завдання просте: щоб ваше авто працювало бездоганно.
