KIA Cadenza VG (2011-2016) – блок запобіжників
KIA Cadenza VG (2011-2016) – схема блоку запобіжників
Рік випуску: 2011, 2012, 2013, 2014, 2015, 2016.
Запобіжник прикурювача (розетка живлення) в KIA Sportage 3 (SL) (2010-2015) це запобіжник CIGAR у блоці запобіжників

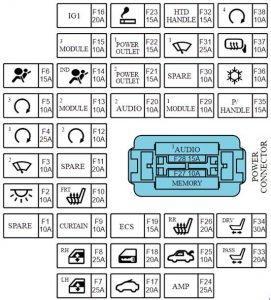

Панель запобіжників приладової панелі (2011)
| № | ZA | Запобіжник | Захищений контур | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 10 | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 10 | ЛІВА КІМНАТА | Блок реле ICM (реле автоматичного відключення лампи в салоні) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 10 | СКЛОМИЙ 2 | IPM (вимикач склоочисника), багатофункціональний вимикач (склоочисник) двигун склоочисника | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 25 | PDM 1 | PDM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Реклама |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 10 | PDM 3 | PDM, модуль інтелектуального контролю ключа | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 15 | БАГАЖНИК | Модуль контролю SRS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 25 | P / WDW ЛІВИЙ | Модуль вікна безпеки водія, атмосферне світло лівих задніх дверей, атмосферне світло дверей водія, вимикач електричного вікна лівого заднього | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 25 | P / WDW ПРАВИЙ | Модуль дверей пасажира. Атмосферне світло дверей пасажира, атмосферне світло правих задніх дверей, вимикач електричного вікна правого заднього | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 | ЗАВІСА | Модуль дверей водія/пасажира, модуль задньої завіси | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 20 | S / H ОБІГРІВАЧ ФРТ | Модуль контролю CCS водія/пасажира, модуль обігріву сидіння водія/пасажира | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 20 | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 10 | PDM 2 | Підтримка FOB, PDM, вимикач кнопки Старт Стоп модуль Smart Key Control | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 10 | МОДУЛЬ 2 | Освітлення важеля перемикання банкомату, багатофункціональний вимикач приладової панелі (дистанційне керування), модуль нахилу та телескопічний, актуатор пристрою регулювання фар SX/DX, модуль автоматичного регулювання фар, модуль контролю IMS, вимикач пристрою регулювання фар, вимикач обігріву передніх сидінь, модуль контролю CCS водія/пасажира, модуль обігріву сидіння водія/пасажира, модуль обігріву задніх сидінь SX/DX, вимикач обігріву заднього сидіння, модуль дверей водія/пасажира, електрохроматичне дзеркало, модуль камери LDWS, лампа для освітлення (тип Deluxe) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 10 | A / БАГ ІНД | Приладова панель (подушка безпеки IND.) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 10 | МОДУЛЬ 3 | Модуль контролю ABS, модуль контролю ESP, датчик нахилу вимикача ESP, датчик кута повороту | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 20 | IG 1 | Блок запобіжників і реле E / R (запобіжник – F10, F11, F12) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 20 | СОНЯЧНИЙ ДАХ | Панорамний дах з люком | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 20 | DR LOCK | Модуль дверей водія | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 15 | ECS | Блок реле ICM (реле задніх протитуманних вогнів) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 10 | AUDIO 2 | Аудіо, монітор аудіо, підсилювач, вимикач лампи консолі стелі PDM, модуль інтелектуального контролю ключа | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 15 | ВИХІД ЖИВЛЕННЯ 2 | Розетка живлення консолі | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 15 | ВИХІД ЖИВЛЕННЯ 1 | (Не використовується) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 15 | C / ПРИКУРЮВАЧ | Передній прикурювач | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 25 | AMP | Амп | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Реклама |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 10 | БАГАЖНИК АВТО | Реле кришки багажника, головний вимикач багажника, вимикач дверей заправки двигуна, кришка багажника | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 20 | S / H ОБІГРІВАЧ ЗАДНІЙ | Модуль обігріву задніх сидінь SX/DX | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 10 | ПАМ’ЯТЬ З’ЄДНАННЯ ЖИВЛЕННЯ | Лампа під ноги водія/пасажира, роз’єм інтерфейсу даних, автомобільне світло та фото сенсор, приладова панель (MICOM, IND.) Модуль задньої завіси, вимикач сигналізації дверей, декоративне світло SX/DX/центр, модуль нахилу та телескопічний модуль контролю клімату, лампа ближнього світла (Тип Deluxe) Світло захисту від подряпин дверей водія/пасажира, модуль контролю IMS, світло дверей водія/пасажира, модуль дверей водія/пасажира, радіоприймач, світло освітлення багажника | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 15 | З’ЄДНАННЯ ЖИВЛЕННЯ АУДІО 1 | Аудіо, монітор аудіо | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 10 | МОДУЛЬ 1 | PDM, модуль задньої завіси, панорамний дах з датчиком дощу, блок реле ICM (реле склоочисника фари) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 10 | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 25 | СКЛОМИЙ 1 | Двигун переднього склоочисника, багатофункціональний вимикач (склоочисник) Блок запобіжників і реле E / R (RLY. 11. RLY. 12) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 15 | ПІДТРИМКА HTD | Обігріте кермо | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 20 | P / СИДІННЯ ПАСП | Вимикач ручного пасажира | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 30 | P / СИДІННЯ ДРІ | Вимикач підтримки попереку водія, вимикач розширення подушки водія, ручний вимикач водія, модуль контролю IMS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 15 | P / ПІДТРИМКА | Електромагніт ключа, модуль нахилу та телескопічний, вимикач спортивного режиму | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 10 | A / КОН | Модуль контролю клімату, іонізатор, блок запобіжників і реле E / R (RLY.14) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 10 | HTD MRR | Зовнішнє дзеркало з живленням водія/пасажира, модуль контролю клімату | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 10 | СТАРТ | [Без Smart Key] Вимикач запалювання, реле сигналізації E / R Блок запобіжників і реле (RLY. 3-G4KE, RLY 6-G6DC) [З розумним ключем] PDM, блок запобіжників і реле E / R (RLY 6) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

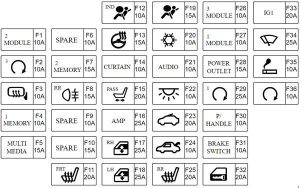

Панель запобіжників приладової панелі (2012-2016)
| № | ZA | Захищений контур | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Реклама |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 10 | Модуль нахилу та телескопічний, приладова панель, індикатор важеля перемикання ATM, модуль обігріву сидіння водія/пасажира, модуль обігріву задніх сидінь SX/DX, модуль контролю IMS, датчик задньої допомоги паркування SX/DX, датчик задньої допомоги паркування SX/DX (центр), AMP, вимикач консолі, датчик передньої допомоги паркування SX/DX (центральний), модуль дверей водія/пасажира, модуль камери LDWS, електрохроматичне дзеркало, лампа для освітлення, модуль MTS, модуль контролю CCS водія/пасажира, вимикач пристрою регулювання фар, модуль автоматичного регулювання основних фар, датчик передньої допомоги паркування SX/DX, роз’єм багатофункціонального контролю, модуль контролю клімату, модуль адаптивного переднього освітлення, передня фара ліворуч/праворуч, актуатор пристрою регулювання фари ліворуч/праворуч | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 10 | Модуль Smart Key Control | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 10 | Зовнішнє дзеркало з живленням водія, зовнішнє дзеркало з живленням пасажира, модуль контролю клімату | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 10 | Датчик автоматичного світла та фото, роз’єм інтерфейсу даних, лампа під ноги водія/пасажира, приладова панель, аналоговий годинник, модуль задньої завіси, модуль контролю клімату, лампа для освітлення, модуль дверей водія/пасажира, модуль моніторингу тиску в шинах | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15 | Модуль MTS, головний аудіо блок, A / V та навігація, передній монітор | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 10 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 15 | RF приймач | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 15 | Блок реле ICM (реле задніх протитуманних вогнів) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 20 | Модуль обігріву сидіння водія/пасажира, модуль контролю CCS водія/пасажира, група сидіння touch | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 10 | Кластер приладів | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 15 | Весняний годинник | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 10 | Модуль задньої завіси, модуль дверей водія/пасажира | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 20 | Вимикач ручного пасажира | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 25 | AMP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 25 | Модуль електричного вікна безпеки пасажира, вимикач електричного вікна правого заднього | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 25 | Модуль електричного вікна безпеки водія, вимикач електричного вікна лівого заднього | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 15 | Модуль контролю SRS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 10 | Іонізатор, модуль контролю клімату, блок запобіжників і реле E / R (RLY.14 ) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 10 | Модуль контролю розумного ключа, вимикач заднього аудіо, підсилювач, передній монітор, вимикач лампи верхньої консолі, модуль MTS, звук, модуль контролю IPS, головний блок A / V та навігації, аналоговий годинник, модуль контролю камери, модуль контролю клімату | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 10 | Вимикач лампи внутрішнього освітлення водія/пасажира, лампа в відсіку для речей, вимикач лампи верхньої консолі, лампа освітлення дверей водія/пасажира, лампа дверей водія/пасажира, лампа в багажнику | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Реклама |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 20 | Панорамний дах з люком | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 10 | Вимикач дверей заправки, реле кришки багажника | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 20 | Модуль обігріву задніх сидінь SX/DX | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 10 | Модуль контролю ESP, модуль контролю ABS, модуль електричного стоянкового гальма, датчик кута повороту Steerinq, вимикач бампера, вимикач консолі, група сидіння aptic, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 10 | Виявлення сліпої зони SX/DX, радар інтелектуального круїз-контролю | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 15 | Розетка живлення консолі | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 25 | Модуль Smart Key Control | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 10 | Електромагніт ключа, модуль нахилу та телескопічний, вимикач спортивного режиму | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 10 | Вимикач стоп-сигналу, вимикач кнопки Старт Стоп | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 20 | Модуль дверей водія | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 20 | Блок запобіжників і реле E / R (F12 15A, F11 10A, F10 10A) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 25 | Блок запобіжників і реле E / R (RLY. 11, RLY.12), двигун переднього склоочисника, багатофункціональний вимикач | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 10 | Передній прикурювач | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 10 | Вимикач діапазону мосту двигуна, PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

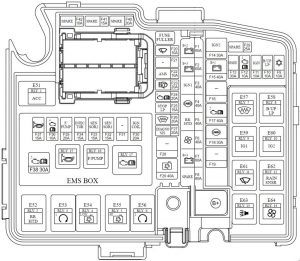

Блок запобіжників під капотом
| № | ZA | Захищений контур | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 60 | IPM (запобіжник – F7 / F8 / F9 / F19, контроль IPS – IPS ‘! / IPS2 / IPS3 / IPS5 / IPS7) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 60 | IPM (запобіжник – F17 / F24 / F25 / F26 / F33 / F34) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 40 | [Без розумного ключа] Вимикач запалювання, [з розумним ключем] RLY. 1 (реле ACC), RLY. 9 (реле IG1) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 40 | Модуль контролю ESP, модуль контролю ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 40 | RLY 2 (реле заднього осушувача) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 40 | RLY 14 (реле вентилятора) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 60 | IPM (запобіжник – F2 / F10, контроль IPS – IPS 0 / IPS4 / TURN / IPS6) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 80 | Резерв | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 | Модуль контролю клімату | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 10 | RLY 8 (реле лампи резерву), вимикач стоп-сигналу, роз’єм універсального контролю | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 10 | RLY 6 (реле Start2), генератор (G6DC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 10 | PCM, вимикач діапазону мосту двигуна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Вимикач діапазону мосту двигуна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 30 | Резерв | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 30 | [Без розумного ключа] Вимикач запалювання, RLY 3 (реле стартера), [з розумним ключем] RLY 3 (реле стартера), RLY 10 (реле IG2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Реклама |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 40 | IPM (запобіжник – F4 / F12 / F18 / F35, роз’єм живлення – F27 / F28) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | Блок запобіжників і реле E / R (RLY.4, RLY.5) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 30 | Модуль електричного стоянкового гальма | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 40 | Блок EMS (запобіжник – F35 / F36 / F37 / F38) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 30 | Модуль контролю ESP, модуль контролю ABS, роз’єм універсального контролю | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 30 | Модуль електричного стоянкового гальма | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 10 | IPM, RLY 11 (реле склоочисника), двигун переднього склоочисника | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 10 | Головний блок A / V та навігації, модуль задньої завіси, аудіо, електрохроматичне дзеркало, комбінована задня лампа (вхід) SX/DX, передній монітор | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 10 | (Не використовується) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 20 | PCM (G4KE) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 15 | Вимикач стоп-сигналів | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 20 | RLY. 7 (реле переднього обігріву склоочисника) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 20 | Роз’єм універсального контролю | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Радар інтелектуального круїз-контролю | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 30 | Модуль контролю MS, вимикач підтримки попереку водія, вимикач розширення подушки водія, ручний вимикач водія | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 40 | RLY. 4 (реле вентилятора охолодження (низький)), RLY 5 (реле вентилятора охолодження (високий)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 20 | Котушка запалювання # 1 / # 2 / # 3 / # 4 (G4KE), Котушка запалювання # 1 / # 2 / # 3 / # 4 / # 5 / # 6 (G6DC), Конденсатор (G4KE), Конденсатор # 1 / # 2 (G6DC) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | – | Не використовується | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 15 | G4KE: модуль іммобілайзера, датчик положення розподільного валу № 1 / № 2, датчик положення колінчастого валу, клапан контролю масла № 1 / № 2, електромагнітний клапан контролю випуску каністри, клапан змінного колектора всмоктування, G6DC : модуль іммобілайзера, PCM, датчик кисню № 1 / # 2 / # 3 / # 4 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 15 | G4KE: датчик кисню (високий) / (низький), RLY 5 (реле вентилятора охолодження (високий)) G6DC : PCM, клапан контролю масла № 1 / # 2, електромагнітний клапан контролю Purqe каністри, клапан змінного колектора всмоктування швидкості № 1 / # 2 , RLY. 5 (реле вентилятора охолодження (високий)) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 15 | Інжектор # 1 / # 2 / # 3 / # 4 (G4KE), Інжектор # 1 / # 2 / # 3 / # 4 / # 5 / # 6 (G6DC), PCM (G6DC), RLY. 16 (реле паливного насоса) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 20 | RLY. 16 (реле паливного насоса) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 10 | PCM, генератор (G6DC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 15 | RLY. 13 (Реле сигналізації антиугону), RLY. 15 (реле сигналізації) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 30 | RLY. 17 (реле контролю двигуна) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | 25 | Резерв | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | 20 | Резерв | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | 15 | Резерв | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Реклама |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | 10 | Резерв | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Реле | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.1 | Реле ACC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.2 | Реле заднього осушувача | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.3 | Реле Startl | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.4 | Реле вентилятора охолодження (низький) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.5 | Реле вентилятора охолодження (високий) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.6 | Реле Start2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.7 | Реле обігріву переднього склоочисника | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.8 | Реле лампи резерву | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.9 | Реле IG1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.10 | Реле IG2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.11 | Реле склоочисників | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.12 | Реле датчика дощу | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.13 | Реле сигналізації антиугону | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.14 | Реле вентилятора | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.15 | Реле сигналізації | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.16 | Реле паливного насоса | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.17 | Реле контролю двигуна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

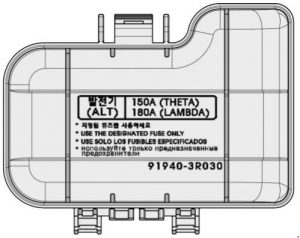

Головний запобіжник
