Infiniti G20 (1990-2002) – коробка запобіжників
У цій статті ви знайдете схеми блоку запобіжників Infiniti G20 (1990–2002), отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся про призначення кожного запобіжника (схема запобіжників).
Схема запобіжників і реле – Infiniti G20
Стосується автомобілів, вироблених у роках:
1990, 1991, 1992, 1993, 1994, 1995, 1996.

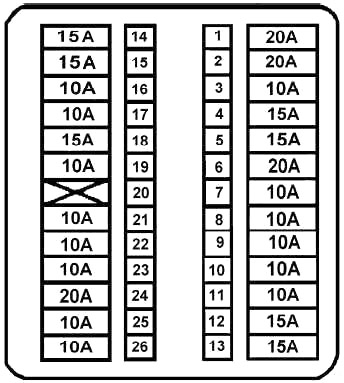

Схема блоку запобіжників в салоні
| Номер | Ампери [A] | Опис | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 20 | Обігрівач заднього скла | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 20 | Обігрівач заднього скла | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | до 1993: Час системи блокування трансмісії, блок управління (тільки A/T) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| з 1993.5: Відкриття багажника і паливного бака, система дистанційного керування Multi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Реклама |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Двигун вентилятора | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Двигун вентилятора | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | Обігрівач | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Система електронного контролю двигуна (ECCS), реле контролю ламп, система сигналізації, система вентилятора радіатора, система запуску (1993.5-1995), система контролю A/T (1993.5-1995), ASCD (1993-5-1995) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 | до 1993: Паливний насос | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | з 1993.5: Система подушок безпеки | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Звук, підсвічування годинника | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Клімат-контроль, блок управління часом, система сигналізації | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Дзеркало дверей | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Запальничка | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | Протитуманна фара | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | з 1993.5: Аудіо | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 15 | з 1993.5: Паливний насос | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Система запуску, система електронного контролю двигуна (ECCS), реле блокування зчеплення (тільки M/T), блок денного світла (тільки Канада), система сигналізації (1993.5-1995) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Аварійні фари, система дистанційного керування (1993.5-1995) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Сигнал, система сигналізації, ASCD (1993.5-1995) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Задні фари, габаритні вогні, підсвічування номерного знака, бічні габарити, вогні для привітання, годинник, сигнал тривоги | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | до 1993: Комбінований спідометр, система блокування трансмісії, роз’єм управління, реле обігрівача заднього скла, годинник потужності антени, реле вентилятора, лампа заднього ходу | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| з 1993.5: Комбінований спідометр, система блокування трансмісії (A/T), реле вентилятора, роз’єм інтерфейсу даних (роз’єм управління), лампа заднього ходу, реле обігрівача заднього скла, блок денного світла (Канада), система контролю A/T, годинник потужності антени, реле ременя безпеки, реле обігрівача дзеркала | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Реклама |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Сигнал запалювання | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 10 | Система електронного контролю двигуна (ECCS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 20 | до 1993: Стоп-сигнали | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| з 1993.5: стоп-сигнали, ASCD, система блокування трансмісії, система ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 10 | Внутрішнє освітлення, фари, освітлення багажника, блок управління часом, система сигналізації, таймер потужності антени, система автоматичного ременя безпеки (1990-1993) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 10 | Система антиблокування, блок управління часом, система автоматичного ременя безпеки, пристрій автоматичного контролю швидкості (ASCD), блок денного світла (тільки Канада) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Схема блоку запобіжників в моторному відсіку
| Номер | Ампери [A] | Опис | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 15 | Фари | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Блок денного світла (тільки Канада) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Система електронного контролю двигуна (ECCS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Система запобігання блокування коліс | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30 | Вимикач запалювання (з’єднання запобіжника) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 | Головний провід (з’єднання запобіжника) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 25 | ECCS (з’єднання запобіжника) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 75 | Генератор (з’єднання запобіжника) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Реклама |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 30 | Система вентилятора радіатора (з’єднання запобіжника) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Система вентилятора радіатора (моделі реле-3 A/T) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Блок реле системи ABS, блок управління ABS (з’єднання запобіжника) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

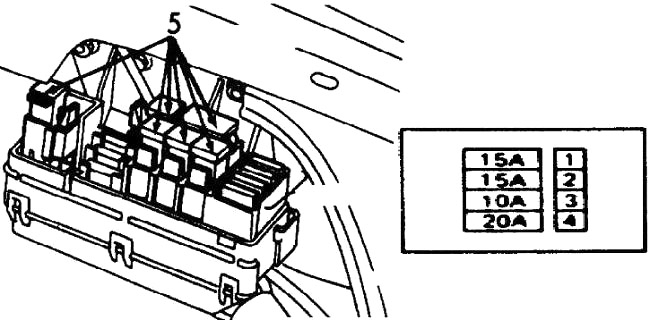

Реле моторного відсіку (правий крило)

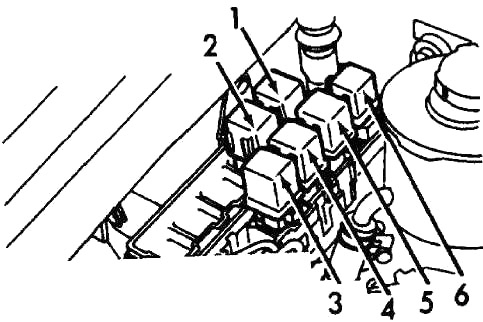

Моделі A/T (1990-1993)
| Номер | Опис |
|---|---|
| 1 | Реле сигналізації – 1 |
| 2 | Пристрій автоматичного контролю швидкості (ASCD) |
| 3 | Реле кондиціонера |
| 4 | Реле сигналізації – 2 |
| 5 | Реле протитуманної фари |
| 6 | Реле сигналу |

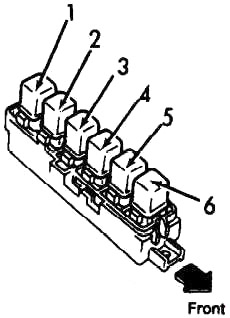

Моделі M/T (1990-1993)
| Номер | Опис |
|---|---|
| 1 | Реле кондиціонера |
| 2 | Реле підтримки пристрою автоматичного контролю швидкості (ASCD) |
| 3 | Реле сигналу |
| 4 | Реле сигналізації – 1 |
| 5 | Реле сигналізації – 2 |

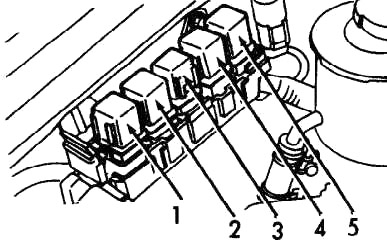

1993,5-1995
| Номер | Опис | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Реле запуску радіатора – 3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Реле сигналу – 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Реле вентилятора радіатора | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Реле підтримки пристрою автоматичного контролю швидкості (ASCD) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Реле підтримки пристрою автоматичного контролю швидкості (ASCD) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Реклама |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Реле кондиціонера | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Реле денного світла (Канада) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Реле обігрівача дзеркала | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Реле сигналізації – 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Реле сигналу | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

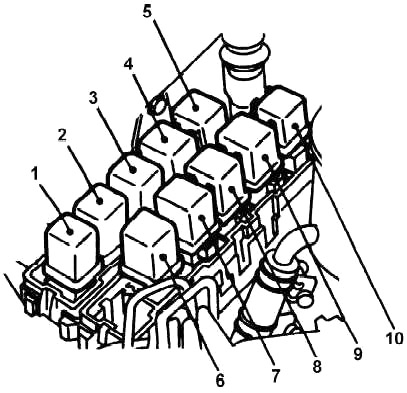

Реле моторного відсіку (через акумулятор)
| Номер | Опис |
|---|---|
| 1 | до 1993: Реле паливного насоса |
| з 1993.5: Реле передніх склоочисників | |
| 2 | 1991: Реле передніх протитуманних фар (моделі M/T) |
| 1992-1995: Реле ECCS | |
| 3 | 1991-1993: Реле вентилятора радіатора – 2 (моделі A/T) |
| 1992-1993: Реле передніх протитуманних фар (моделі M/T) | |
| з 1993.5: Реле сигналізації – 2 | |
| 4 | до 1993: Реле вентилятора радіатора – 1 |
| з 1993.5: Реле паливного насоса | |
| 5 | Реле блокування зчеплення (моделі US M/T) |
| Реле інгібітора (моделі A/T) | |
| 6 | до 1993: Реле передніх склоочисників |
| з 1993,5: Реле вентилятора радіатора – 2 |
Схема запобіжників і реле – Infiniti G20
Стосується автомобілів, вироблених у роках:
1998, 1999, 2000, 2001, 2002.

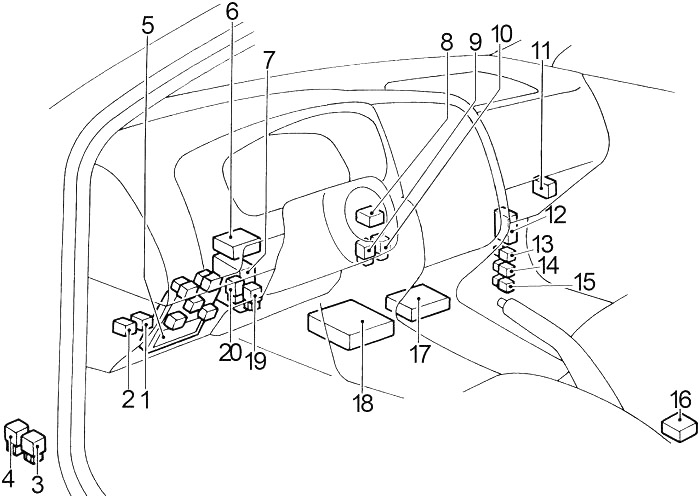

Салон
- Вимикач кола № 1 (реле вікна, замикання дверей, внутрішня лампа, люк)
- Вимикач №2 (живлення) сидіння живлення)
- Реле осушувача зовнішніх дзеркал
- Реле паливного насоса №2
- Блок запобіжників
- Блок автоматичного контролю швидкості (ASCD)
- Блок інтелектуального управління доступом
- 2000-2002: Система іммобілізації автомобіля Infiniti
- Реле блоку управління двигуном (ECM)
- Реле паливного насоса №1
- Блок денного світла
- 1998-1999: Блок управління ABS
2000-2002: Блок управління економії акумулятора фар - 2000-2002: Реле RH фари
- 2000-2002: Реле лампи заднього ходу
- 2000-2002: Реле лівої фари
- Блок датчика діагностики подушки безпеки
- Модуль управління трансмісією (TCM)
- Модуль управління двигуном (ECM)
- 1998-1999: Автоматичне реле контролю швидкості (ASCD) Реле зупинки гальма
2000-2002: Реле відкриття багажника - Комбінований спалах
Схема блоку запобіжників в салоні
Запобіжники знаходяться за кришкою приладової панелі з боку водія.

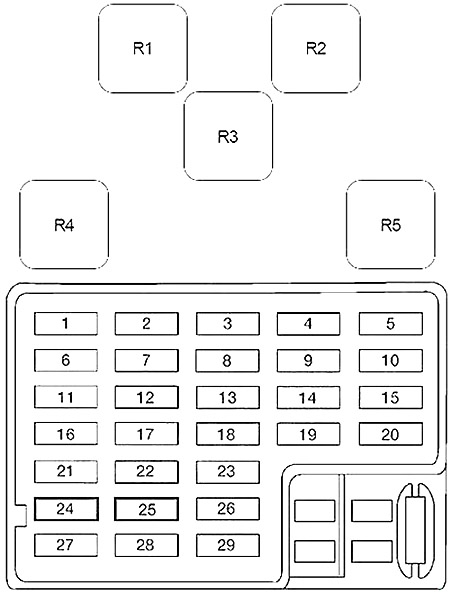

| Номер | Ампери [A] | Опис | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 15 | Двигун вентилятора | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Двигун вентилятора | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 7,5 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 7,5 | Система іммобілізації автомобіля Infiniti | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 7,5 | Комбінований вимірювач, індикатор безпеки, система іммобілізації автомобіля Infiniti | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Клімат-контроль | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Електромагнітний клапан скидання бака, клапан обхідного клапана вакууму | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Блок інтелектуального управління доступом (замикання дверей, вимикач передніх дверей, внутрішня лампа), блок економії акумулятора фар, сигнал тривоги, реле осушувача заднього скла, реле осушувача зовнішніх дзеркал, реле електричного вікна (вікно живлення, люк), пристрій автоматичного контролю швидкості (ASCD) Вимикач зчеплення (механічна трансмісія), вимикач гальма ASCD, блок управління ASCD, система іммобілізації автомобіля Infiniti | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Реле осушувача зовнішніх дзеркал, вимикач дистанційного керування зовнішніми дзеркалами | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 7,5 | Аудіо, антена потужності, блок інтелектуального управління доступом | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Реклама |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Комбінований спідометр, генератор, лампа заднього ходу (вимикач лампи заднього ходу (механічна трансмісія), вимикач положення паркування/нейтралі (автоматична трансмісія)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7,5 | Аварійний вимикач, комбінований спалах | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | Запальничка | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | Вимикач стоп-сигналу, стоп-сигнал, блок управління пристроєм автоматичного контролю швидкості (ASCD) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 15 | Реле відкриття багажника | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Блок економії акумулятора фар, реле положення паркування/нейтралі, вимикач положення паркування/нейтралі, вентилятор охолодження, реле сигналізації проти крадіжки | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Реле паливного насоса | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Нагріті датчики кисню | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 20 | Двигун переднього склоочисника, двигун переднього омивача, вимикач переднього склоочисника | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Аварійний вимикач, комбінований спалах, багатофункціональне реле дистанційного керування | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | Модуль управління трансмісією (TCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Блок датчика діагностики подушки безпеки | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 10 | Блок інтелектуального управління доступом (замикання дверей, вимикач передніх дверей, внутрішня лампа), блок економії акумулятора фар, вогні зовнішніх дзеркал, лампа в багажнику, вимикач ключа, сигнал тривоги, звук, антена потужності, реле електричного вікна (вікно живлення, люк), Передавач Homelink | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 10 | Форсунки паливного насоса | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 10 | Система запуску, блок денного світла | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 10 | Підігрів сидінь | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

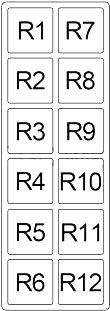

| R1 | Контроль кількох дистанційних керувань | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Живлення вікна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Вентилятор | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Запалювання | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Аксесуари | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

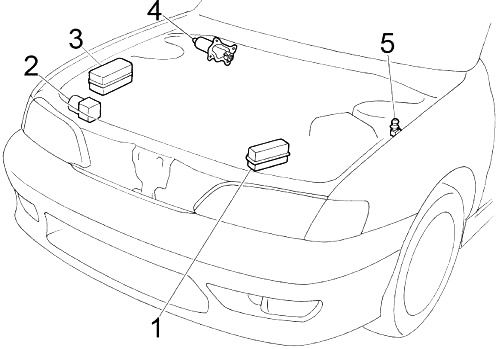

Моторний відсік
- Блок запобіжників
- Актуатор ABS і електричний блок
- Блок реле
- Двигун переднього склоочисника
- Вимикач капота
Схема блоку запобіжників в моторному відсіку
Знаходиться біля акумулятора.

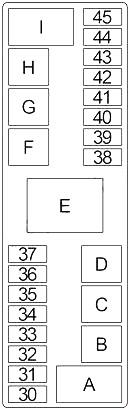

| Номер | Ампери [A] | Опис | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Реклама |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 15 | 2000-2002: Реле лівої фари (ліва фара, індикатор дальнього світла, блок економії акумулятора фари, реле лампи сигналізації проти крадіжки) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 1998-1999: Ліва фара, блок денного світла, реле лампи сигналізації проти крадіжки | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 15 | 2000-2002: Реле правих фар (права фара, реле передніх протитуманних фар, блок економії акумулятора фари, реле лампи сигналізації проти крадіжки) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 1998-1999: Права фара, блок денного світла, реле передньої протитуманної лампи, реле лампи сигналізації проти крадіжки | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 10 | 2000-2002: Реле задніх вогнів (бічні габарити, вогні реєстрації, комбіновані вогні, вимикач освітлення, лампа в бардачку, вимикач контролю освітлення, блок економії акумулятора фари, вимикач закриття ременів безпеки, сигнал тривоги, освітлення: (комбінований спідометр, автоматичний підсилювач кондиціонера, блок управління кнопками, аудіо, пристрій A/T, аварійний вимикач, головний вимикач вікна, вимикач осушувача заднього скла, попільничка)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 1998-1999: Бічні габарити, вогні реєстрації, комбіновані вогні, освітлення: (комбінований вимірювач, автоматичний підсилювач кондиціонера, блок управління кнопками, аудіо, пристрій A/T, аварійний вимикач, головний вимикач вікна, вимикач осушувача заднього скла, попільничка, головний вимикач пристрою автоматичного контролю швидкості (ASCD) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 15 | Котушки запалювання, датчик масового повітря, датчик положення розподільного валу | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 10 | 2000-2002: Реле сигналу (низький), вимикач сигналу, пристрій автоматичного контролю швидкості (ASCD) вимикач контролю | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 1998-1999: Реле сигналу низького рівня, вимикач сигналу, вимикач контролю пристрою автоматичного контролю швидкості (ASCD) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 7,5 | Генератор | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 15 | Аудіо підсилювач BOSE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 20 | Реле осушувача заднього скла, індикатор осушувача заднього скла | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 20 | Реле осушувача заднього скла | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 10 | 2000-2002: Реле сигналу (високий) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 1998-1999: Реле звукового сигналу сигналу, вимикач сигналу, вимикач контролю пристрою автоматичного контролю швидкості (ASCD) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 15 | Реле паливного насоса | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 15 | Реле передніх протитуманних фар | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | 80 | Реле аксесуарів (Запобіжники: “9”, “13”, “19”), Реле запалювання (Запобіжники: “3”, “7”, “8”, “11”, “12”, “18”, “28”), Реле вентилятора (Запобіжники: “1”, “2”), Запобіжники: “4”, “5”, “14”, “15”, “20”, “24” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Реклама |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | 40 | Вентилятор охолодження | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | 40 | 1998-2001; 2002 A/T: Вентилятор охолодження | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 2002 M/T: Вентилятор охолодження | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | 30 | Вимикач кола № 1 (реле вікна, люк, блок інтелектуального управління доступом (замикання дверей, вимикач передніх дверей, внутрішня лампа)), вимикач № 2 (сидіння) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | 100 | Генератор, запобіжники: “A”, “B”, “C”, “D”, “F”, “G”, “H”, “32”, “33”, “34”, “35”, “36”, “37”, “38”, “39”, “40”, “41”, “42”, “43” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | 40 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G | 40 | Запалювання | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H | 40 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Блок реле моторного відсіку
| Номер | Реле |
|---|---|
| R1 | 1998-1999: Сигналізація проти крадіжки |
| R2 | Вентилятор охолодження (№2) |
| R3 | 2000-2002: Лампа сигналізації проти крадіжки |
| 1998-1999: Двигун ABS | |
| R4 | 2000-2002: Осушувач заднього скла |
| 1998-1999: Електромагнітний клапан ABS | |
| R5 | Автоматична трансмісія: положення паркування/нейтралі |
| Механічна трансмісія: блокування зчеплення | |
| R6 | Кондиціонер |
| R7 | Вентилятор охолодження (№1) |
| R8 | 1998-1999: Сигнал (низький) |
| R9 | 2000-2002: Лампа передньої протитуманної фари |
| 1998-1999: Лампа сигналізації проти крадіжки | |
| R10 | 2000-2002: Сигнал (низький/високий) |
| 1998-1999: Сигнал (високий) | |
| R11 | Вентилятор охолодження (№3) |
| R12 | 1998-1999: Лампа передньої протитуманної фари |
