Infiniti EX35 (2007-2017) – коробка запобіжників
У цій статті ви знайдете схеми блоку запобіжників Infiniti EX35 (2007–2017), отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся призначення кожного запобіжника (схема запобіжників).
Infiniti EX35 (2007-2017) – схема запобіжника
Рік випуску: 2007, 2008, 2009, 2010, 2011, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Запобіжник прикурювача (розетка живлення) в Infiniti EX37 – це запобіжник 18 (передня розетка 12V) на панелі приладів.
Схема запобіжника в салоні
| № | Ампери [A] | Опис |
| 1 | – | – |
| 2 | 10 | Блок датчика діагностики подушок безпеки, блок управління системою класифікації пасажирів |
| 3 | 10 | Двигун регулювання фар правої та лівої, реле блокування трансмісії, вимикач гальма автоматичного круїз-контролю (ASCD), вимикач гальма інтелектуального круїз-контролю (ICC), блок управління адаптивною передньою освітлювальною системою (AFS), вимикач AFS, роз’єм для передачі даних, вимикач LDW, блок управління сонаром, сигналізатор виходу з смуги, об’єднаний вимірювач та підсилювач кондиціонера, реле підігріву сидіння, блок управління AV, вимикач скасування сонару, блок управління монітором навколишнього середовища, сигналізатор, адаптер Tel, компресор, внутрішнє дзеркало заднього виду з антибліковим покриттям, камера смуги, вимикач стоп-сигналу, вимикач системи попередження, іонізатор, датчик виявлення вихлопних газів / зовнішніх запахів |
| 4 | 10 | Комбінований вимірювач, реле резервної лампи |
| 5 | – | – |
| 6 | 10 | Розетка для ключа, інтелектуальний сигналізатор попередження ключа, роз’єм для передачі даних, об’єднаний підсилювач кондиціонера, контроль повернення живлення заднього сидіння, реле звільнення заднього сидіння (LH), реле звільнення заднього сидіння (RH), годинник, внутрішнє дзеркало заднього виду з антибліковим покриттям, блок управління монітором навколишнього середовища, блок відображення, адаптер Tel, супутниковий радіоприймач, реле денних ходових вогнів, комбінований вимірювач |
| 7 | 10 | Вимикач стоп-сигналу, BCM (блок управління кузовом), реле вимкнення гальма інтелектуального круїз-контролю (ICC) |
| 8 | 20 | Підсилювач BOSE |
| 9 | 10 | Розетка для ключа, кнопка запуску |
| 10 | 10 | Вимикач пам’яті сидіння, блок управління автоматичним позиціонуванням приводу, контроль сидіння водія, зовнішнє дзеркало, BCM (блок управління кузовом) |
| 11 | 10 | Комбінований вимірювач, блок управління системою повного приводу (AWD), підсилювач кондиціонера комбінованого вимірювача |
| 12 | – | – |
| 13 | 10 | Осушувач зовнішніх дзеркал |
| 14 | 20 | Осушувач заднього скла |
| 15 | 20 | Осушувач заднього скла |
| 16 | – | – |
| 17 | – | – |
| 18 | 15 | Передня розетка живлення |
| 19 | 10 | Комбінований вимірювач, об’єднаний вимірювач та підсилювач кондиціонера, дисплей, багатофункціональний вимикач, блок управління AV, адаптер для iPod, BCM (блок управління кузовом), блок управління сонаром, адаптер Tel, блок управління камерою, вимикач дистанційного керування зовнішніми дзеркалами, супутниковий радіоприймач, блок управління монітором навколишнього середовища |
| 20 | 15 | ’07-’12: Розетка живлення консолі |
| 20 | ’13-’17: Розетка живлення консолі | |
| 21 | 15 | Двигун вентилятора |
| 22 | 15 | Двигун вентилятора |
| № | Реле |
| R1 | Запалювання |
| R2 | Осушувач заднього скла |
| R3 | Аксесуари |
| R4 | Передній вентилятор |
Схема запобіжника під капотом № 1
| № | Ампери [A] | Опис |
| 41 | 15 | Реле паливного насоса |
| 42 | 10 | Реле охолоджуючого вентилятора |
| 43 | 10 | Вимикач режиму снігу, блок управління трансмісією (TCM) |
| 44 | 10 | Форсунки, блок управління двигуном (ECM), BCM (блок управління кузовом) |
| 45 | 10 | ABS, інтегрований блок інтелектуального круїз-контролю (ICC), датчик кута повороту, датчик швидкості нахилу/бокового G, блок управління допомоги в керуванні, блок управління системою повного приводу (AWD), блок управління допомоги в гальмуванні, модуль контролю сліпих зон (BSW), радар боковий LH/RH |
| 46 | 15 | Датчики співвідношення повітря-пального, нагріті датчики кисню |
| 47 | 10 | Комбінований вимикач |
| 48 | 10 | ’07-’12: Реле блокування системи кермування |
| 49 | 10 | Реле кондиціонера |
| 50 | 15 | Реле блоку управління двигуном (електромагнітний клапан контролю фазування впускного клапана, конденсатор, котушки запалювання, блок управління двигуном, датчик масової витрати повітря, електромагнітний клапан контролю обсягу вентиляції абсорбера EVAP, магнітне гальмо контролю фазування вихлопного клапана, клапан контролю вентиляції абсорбера EVAP, подія блоку управління змінного клапана та підйомника (VVEL)) |
| 51 | 15 | Реле двигуна контролю дросельної заслінки |
| 52 | 10 | Комбіноване переднє світло |
| 53 | 10 | Комбіноване заднє світло, лампа номерного знака, вимикач VDC, вимикач системи адаптивного переднього освітлення (AFS), вимикач LDW, комбінований вимикач (спіральний кабель), годинник, блок управління AV, лампа в ящику для дрібниць, пристрій контролю, вимикач скасування сонару, блок управління монітором навколишнього середовища, вимикач повернення живлення (ліворуч і праворуч), вимикач режиму снігу, вимикач підігріву сидіння (з боку водія та пасажира), вимикач дистанційного керування зовнішнім дзеркалом, модуль даху (лампа консолі), вимикач системи попередження, передня розетка живлення, вимикач IBA, багатофункціональний вимикач |
| 54 | 10 | Лампа дальнього світла LH |
| 55 | 10 | Лампа дальнього світла RH |
| 56 | 15 | Лампа ближнього світла LH |
| 57 | 15 | Лампа ближнього світла RH |
| 58 | 15 | ’07-’12: Реле протитуманних фар |
| 10 | ’13-’15: Реле протитуманних фар | |
| 15 | ’16-’17: Реле протитуманних фар | |
| 59 | 10 | ’16-’17: Реле денних ходових вогнів |
| 60 | 30 | Реле переднього склоочисника |
Схема запобіжника під капотом № 2
2007 – 2016
2017
Основне підключення запобіжника
| № | Ампери [A] | Опис |
| 31 | 15 | Реле сигналізації, генератор |
| 32 | 30 | Контроль повернення живлення заднього сидіння, реле звільнення заднього сидіння (LH), реле звільнення заднього сидіння (RH) |
| 33 | 10 | Блок управління системою повного приводу (AWD) |
| 34 | 15 | Аудіо, блок управління AV, адаптер для iPod, блок управління моніторингом навколишнього середовища, сабвуфер, блок управління камерою, адаптер Tel, супутниковий радіоприймач, сабвуфер |
| 35 | 15 | Реле підігріву сидіння |
| 36 | 10 | Модуль управління трансмісією (TCM) |
| 37 | 10 | 13-17: Реле сигналізації 2 |
| 38 | 15 | ’07-’12: Реле сигналізації 2 |
| F | 50 | Реле охолоджуючого вентилятора |
| g | 30 | Реле запалювання (запобіжники: “2”, “3”, “4”), IPDM E/R |
| h | 40 | Запобіжник: “61”, “63” |
| i | – | – |
| J | – | – |
| K | 40 | BCM (блок управління кузовом), автоматичний вимикач (блок управління автоматичним позиціонуванням приводу, контроль сидіння водія, вимикач підтримки попереку) |
| L | 30 | ABS |
| m | 50 | ABS |
| n | 50 | 13–17: Подія змінного клапана та реле двигуна підйомника (VVEL) |
| O | – | 13–17: – |
| Реле | ||
| R1 | Сигналізація | |
| R2 | Блокування трансмісії | |
Схема запобіжника під капотом № 3
2013 – 2015
2016 – 2017
| № | Ампери [A] | Опис |
| 61 | 10 | Актуатор педалі акселератора |
| 62 | – | – |
| 63 | 10 | Блок управління допомоги в гальмуванні |
| Реле | ||
| R1 | ’13-’15: Охолоджуючий вентилятор | |
| 16-17: Денні ходові вогні | ||
| R2 | Інтелектуальний круїз-контроль (ICC) утримання гальма | |
| R3 | – | |
| R4 | Сигналізація (№ 2) | |

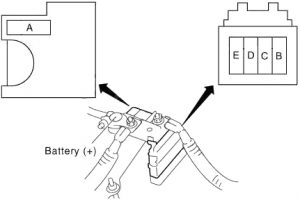

Блок запобіжників
| № | Ампери [A] | Опис |
| A | 140 | Генератор, запобіжник: “B”, “C” |
| B | 100 | Запобіжник: “F”, “G”, “K”, “L”, “M”, “N”, “31”, “32”, “33”, “34”, “35”, “36”, “37”, “38” |
| C | 80 | Реле запалювання (запобіжники: “41”, “42”, “43”, “44”, “45”, “46”, “47”), запобіжник: “48”, “49”, “50”, “51” |
| D | 60 | Реле дальнього світла (запобіжники: “54”, “55”), реле ближнього світла (запобіжники: “56”, “57”), реле задніх вогнів (запобіжники: “52”, “53”), запобіжник: “58”, “59”, “60” |
| E | 80 | Реле аксесуарів (запобіжники: “18”, “19”, “20”), реле осушувача заднього скла (запобіжники: “13”, “14”, “15”), реле вентилятора (запобіжники: “21”, “22”), запобіжник: “6”, “7”, “9”, “10”, “11” |
