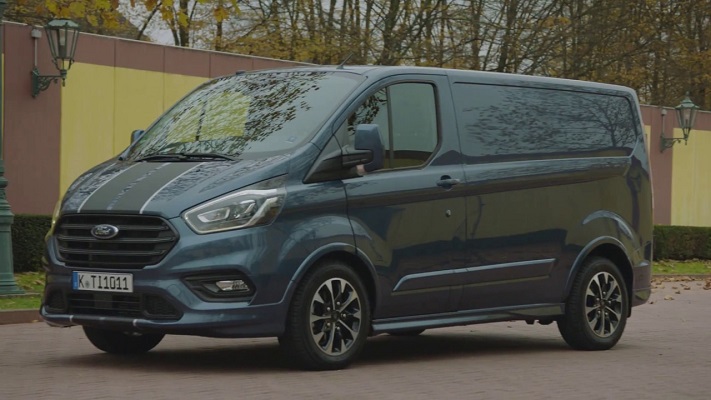

Ford Transit Custom/Tourneo Custom (2019-2020…) – коробка запобіжників

Ford Transit Custom/Tourneo Custom (2019-2020 ..) – схема блоку запобіжників

Вантажний відсік

Два блоки запобіжників розташовані за знімною панеллю під кермом – блок запобіжників знаходиться праворуч, а модуль управління кузовом зліва (в автомобілях з правим кермом – навпаки).

Попередній блок запобіжників

Розташований під сидінням водія.

Камера двигуна

2.0L Ecoblue & Гібридний електричний автомобіль з підключенням (PHEV)

2,2 л Дизель

Попередній блок запобіжників

Призначення запобіжників у попередньому блоці запобіжників (2,0 л Ecoblue та PHEV)

Nr	Ампер [A]	Опис
1	125A	Модуль управління кузовом.
2	80A	Електронне рульове управління.
3	150A	Додатковий обігрівач.
4	–	Не використовується.
Реклама
5	–	Не використовується.
6	150A	Блок запобіжників у вантажному відсіку.
7	60A	Кемпер
8	–	Акумулятор
9	470A	Інвертор DC / DC.
10	300A	Блок запобіжників у камері двигуна.
11	–	Не використовується.
12	150A	Блок запобіжників водія.
13	–	Реле скидання навантаження.
14	180A	Додаткова точка живлення 1.
15	60A	Додаткова точка живлення 2.

Блок запобіжників вантажного відсіку

Призначення запобіжників у приладовій панелі (2,0 л Ecoblue)

Nr	Ампер [A]	Опис
1	5A	Порт USB.
2	–	Не використовується.
3	5A	Порт USB.
4	–	Не використовується.
5	5A	Порт USB.
6	–	Не використовується.
7	–	Не використовується.
8	–	Не використовується.
Реклама
9	10 A	Обігрів зовнішніх дзеркал.
10	–	Не використовується.
11	–	Не використовується.
12	–	Не використовується.
13	–	Не використовується.
14	–	Не використовується.
15	–	Не використовується.
16	5A	Датчик дощу.
17	–	Не використовується.
18	20A	Двигун заднього склоочисника.
19	–	Не використовується.
20	–	Не використовується.
21	20A	Обігрів заднього скла.
22	20A	Обігрів заднього скла.
23	20A	Додаткова точка живлення.
Реклама
24	20A	Додаткова точка живлення.
25	25A	Двигун переднього склоочисника.
26	25A	Двигун переднього склоочисника.
27	–	Не використовується.
28	–	Не використовується.
29	–	Не використовується.
30	–	Не використовується.
31	–	Не використовується.
32	–	Не використовується.
33	–	Не використовується.
34	–	Не використовується.
35	–	Не використовується.
36	–	Не використовується.
37	–	Не використовується.
38	–	Не використовується.
39	–	Не використовується.
40	–	Не використовується.
41	–	Не використовується.
42	40A	Реле запуску / пуску.
43	–	Реле адаптації.
44	40A	Реле запуску / пуску.
45	10 A	Модуль адаптації.
Реклама
46	15A	Модуль причепа.
47	5A	Обігрівач пального.
48	–	Не використовується.
49	10 A	Вимикач педалі гальма.
50	–	Не використовується.
51	–	Не використовується.
52	30A	Сидіння водія з підтримкою.
53	60A	Акумулятор
54	60A	Інвертор потужності.
55	50A	Модуль управління кузовом.
56	–	Не використовується.
57	–	Не використовується.
58	10 A	Інтерфейс модуля кузова; Модуль управління інтерфейсом Upfitter; Другий блок з’єднання.
59	–	Не використовується.
60	–	Не використовується.
61	7,5A	Тахограф.
62	15A	Модуль інтерфейсу Upfitter.
63	20A	Додаткова точка живлення.
64	–	Не використовується.
65	–	Не використовується.
66	10 A	Система покращеного реле відключення.
67	–	Не використовується.
68	5A	Модуль причепа.
69	30A	Електронне рульове управління.
70	–	Не використовується.
71	10 A	Обігрів сидінь.
72	10 A	Обігрів сидінь.
73	20A	Модуль адаптивного переднього освітлення; Регулювання фар.
74	–	Не використовується.
75	10 A	Блок розподілу потужності.
Реклама
76	–	Не використовується.
77	5A	Вимикач фар.
78	–	Не використовується.
79	5A	Реле запуску / пуску.
80	–	Не використовується.
81	–	Не використовується.
82	–	Не використовується.
83	15A	Модуль управління динамікою автомобіля.
84	50A	Модуль управління кузовом.
85	–	Не використовується.
86	50A	Модуль управління кузовом.

Модуль управління кузовом

Призначення запобіжників у модулі управління кузовом (2,0 л Ecoblue)

Nr	Ампер [A]	Опис
1	–	Не використовується.
2	10 A	Інвертор потужності.
3	7,5A	Вимикач електричного вікна; Зовнішні дзеркала з електричним управлінням.
4	20A	Не використовується.
5	–	Не використовується.
6	10 A	Сигналізація.
7	10 A	Не використовується.
8	5A	Телематичний модем.
9	5A	Датчик вторгнення; Заднє кондиціонування.
10	–	Не використовується.
11	–	Не використовується.
12	7,5A	Клімат-контроль.
13	7,5A	З’єднання даних; Ствол керма; Приладова панель.
14	15A	Модуль управління енергією акумулятора – MHEV.
15	15A	Модуль SYNC 3.
16	–	Не використовується.
Реклама
17	7,5A	Тахограф.
18	7,5A	Не використовується.
19	5A	Сигналізація з батарейним живленням.
20	5A	Запалювання.
21	5A	Контроль обігрівача з позитивним температурним коефіцієнтом.
22	5A	Модуль контролю пішохідної сигналізації.
23	30A	Не використовується.
24	30A	Не використовується.
25	20A	Модуль дверей водія.
26	30A	Модуль дверей пасажира.
27	30A	Не використовується.
28	30A	Не використовується.
29	15A	Не використовується.
30	5A	Не використовується.
31	10 A	З’єднання даних; Дистанційний приймач ключа.
32	20A	Радіо; Телематичний модуль.
33	–	Не використовується.
34	30A	Тахограф; Центр повідомлень; Обігрівач з позитивним температурним коефіцієнтом; Інвертор постійного / змінного струму; Камера системи утримання смуги; Допомога при паркуванні; Ствол керма.
35	5A	Не використовується.
36	15A	Допомога при паркуванні; Камера системи утримання смуги; Модуль управління стволом керма.
Реклама
37	20A	Не використовується.
38	30A	Електричні вікна з електричним управлінням.

Блок запобіжників камери двигуна

Призначення запобіжників у камері двигуна (2,0L Ecoblue)

Nr	Ампер [A]	Опис
1	50A	Склоочисники.
2	–	Не використовується.
3	40A	Обігрівач правого переднього скла.
4	15A	Помпа заднього склоочисника.
5	–	Не використовується.
6	–	Не використовується.
7	40A	Двигун переднього вентилятора.
8	40A	Обігрівач лівого переднього скла.
9	15A	Блокування задніх дверей.
10	5A	Модуль управління енергією акумулятора – MHEV.
11	40A	Додаткова точка живлення. Порт USB.
12	20A	Сигнал.
13	20A	Система селективного каталізу.
14	10 A	Потужність автомобіля 5.
15	–	Не використовується.
16	–	Не використовується.
17	10 A	Фари високої інтенсивності праворуч.
18	40A	Обігрівач заднього скла.
19	20A	Фари переднього протитуманного освітлення.
20	10 A	Електрично складані дзеркала.
21	15A	Потужність автомобіля 4.
22	40A	Двигун заднього вентилятора.
23	20A	Помпа пального.
24	40A	Реле стартерного двигуна.
25	40A	Додаткова точка живлення.
26	10 A	Фари високої інтенсивності ліворуч.
27	40A	Система селективного каталізу.
Реклама
28	20A	Потужність автомобіля 1.
29	40A	Обігрівач паливного фільтра.
30	15A	Помпа охолоджуючої рідини.
31	5A	Система запобігання блокуванню коліс.
32	15A	Модуль управління трансмісією.
33	30A	Стартерний двигун.
34	15A	Система селективного каталізу.
35	15A	Потужність автомобіля 2.
36	5A	Стартерний двигун з ременем – MHEV.
37	5A	Свічки запалювання. Модуль управління системою приводу.
38	60A	Свічки запалювання.
39	15A	Система селективного каталізу.
40	10 A	Потужність автомобіля 3.
41	10 A	Монітор свічок запалювання.
42	15A	Блок управління трансмісією.
43	60A	Помпа системи запобігання блокуванню.
44	25A	Охолоджуючий вентилятор.
45	30A	Розетка для причепа.
46	–	Не використовується.
47	40A	Задня підвіска.
48	50A	Охолоджуючий вентилятор.
49	15A	Датчик оксидів азоту.
50	5A	Обігрівач пального закритого піддону.
51	10 A	Клімат-контроль.
52	50A	Охолоджуючий вентилятор.
53	5A	Активний натягувач – MHEV.
54	20A	Сигналізація про надзвичайну ситуацію.
55	25A	Помпа рідини трансмісії.
56	20A	Допоміжний обігрівач на паливі.
57	25A	Система запобігання блокуванню з електронним контролем стабільності.
Реклама
58	30A	Розетка для причепа.
59	–	Реле охолоджуючого вентилятора.

Попередній блок запобіжників

Призначення запобіжників у попередньому блоці запобіжників (2,0 л Ecoblue та PHEV)

Nr	Ампер [A]	Опис
1	125A	Модуль управління кузовом.
2	80A	Електронне рульове управління.
3	150A	Додатковий обігрівач.
4	–	Не використовується.
5	–	Не використовується.
6	150A	Блок запобіжників у вантажному відсіку.
7	60A	Кемпер
8	–	Акумулятор
9	470A	Інвертор DC / DC.
10	300A	Блок запобіжників у камері двигуна.
11	–	Не використовується.
12	150A	Блок запобіжників водія.
13	–	Реле скидання навантаження.
14	180A	Додаткова точка живлення 1.
15	60A	Додаткова точка живлення 2.

Блок запобіжників вантажного відсіку

Призначення запобіжників у приладовій панелі (PHEV)

Nr	Ампер [A]	Опис
1	–	Не використовується.
2	–	Не використовується.
3	–	Не використовується.
4	20A	Обігрів заднього скла.
5	20A	Обігрів заднього скла.
6	–	Не використовується.
7	–	Не використовується.
8	25A	Двигун переднього склоочисника.
9	25A	Двигун переднього склоочисника.
10	20A	Додаткова точка живлення.
11	20A	Додаткова точка живлення.
12	10 A	Обігрів зовнішніх дзеркал.
13	–	Не використовується.
14	–	Не використовується.
15	–	Не використовується.
16	5A	Порт USB.
Реклама
17	–	Не використовується.
18	5A	Порт USB.
19	–	Не використовується.
20	5A	Порт USB.
21	–	Не використовується.
22	–	Не використовується.
23	–	Не використовується.
24	–	Не використовується.
25	–	Не використовується.
26	–	Не використовується.
27	–	Не використовується.
28	20A	Двигун заднього склоочисника.
29	–	Не використовується.
30	5A	Автоматичні склоочисники.
31	–	Не використовується.
32	15A	Модуль управління автомобілем.
33	15A	Модуль управління автомобілем.
34	15A	Модуль управління автомобілем.
35	–	Не використовується.
36	–	Не використовується.
37	50A	Модуль управління кузовом.
38	60A	Інвертор постійного струму / змінного струму.
39	–	Не використовується.
40	30A	Сидіння водія з підтримкою.
41	–	Не використовується.
42	–	Не використовується.
43	10 A	Вимикач гальма.
44	–	Не використовується.
45	10 A	Генератор постійного струму / інвертор змінного струму.
46	15A	Модуль причепа.
47	10 A	Модуль Upfitter.
48	15A	Інтерфейс Upfitter.
49	5A	Тахограф.
50	–	Не використовується.
51	10 A	Система інформації про сліпі зони.
Реклама
52	10 A	Блок запобіжників у камері двигуна.
53	–	Не використовується.
54	–	Не використовується.
55	5A	Модуль причепа.
56	–	Не використовується.
57	10 A	Реле Upfitter.
58	–	Не використовується.
59	–	Не використовується.
