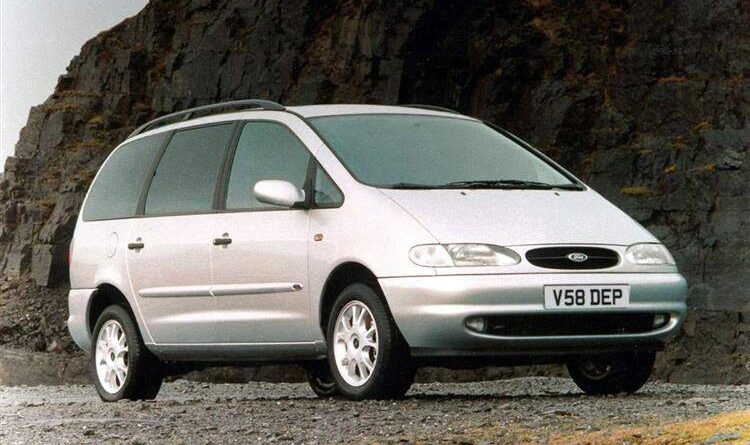

Ford Galaxy (1995-2016) – коробка запобіжників
Ford Galaxy (1995-2006) – схема запобіжника
Рік випуску: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Запобіжник прикурювача (розетка живлення) у Ford Galaxy (1995-2006) – це запобіжник 22 у блоці запобіжників у салоні.
Тип 1
Блок запобіжників салону
| Nr | Ампери [A] | Опис | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Фари ближнього світла з лівого боку;
Регулювання фар з лівого боку; Приладова панель. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Фари ближнього світла з правого боку;
Регулювання фар з правого боку; Приладова панель. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 3 | Освітлення номерного знака;
Габаритні вогні. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Щітка заднього скла, 2-й теплообмінник | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Реклама |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Двигун двірників;
Обігрівачі для склоомивачів. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | Вентилятор обігрівача;
Кондиціонер |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 5 | Заднє праве освітлення;
Габаритне освітлення з правого боку. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 5 | Заднє ліве освітлення;
Габаритне освітлення з лівого боку. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Обігріте заднє скло | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Вимикач зовнішнього освітлення;
Протитуманні фари; Задні протитуманні вогні. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Фари дальнього світла з лівого боку;
Індикатор дальнього світла. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Фари дальнього світла з правого боку | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Сигналізація | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | Задні фари;
Автоматична коробка передач; Внутрішнє освітлення. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | EWS або блок управління двигуном, обігрівач картера | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | EWS або блок управління двигуном;
Клапан AGR; Клапан VMV; Блок управління EWS. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 3 | Цифровий годинник;
Переднє внутрішнє освітлення; Приладова панель. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Поворотники | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Вимикач пального;
Блок управління двигуном або паливний насос; Датчик Hego. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 30 | Електричний вентилятор | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Вимикач стоп-сигналів;
Стоп-сигнали; Причіпний гак. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | Внутрішнє освітлення спереду та ззаду;
Цифровий годинник; Освітлення косметичного дзеркала; Освітлення багажника; Радіо; Приладова панель. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Прикурювач | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 7,5 | Охолоджувальний вентилятор;
Кондиціонер. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Реклама |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 30 | Двигун двірників | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 60 | Система обігріву | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Блок управління двигуном | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 5 | Обігрівач з датчиком Hego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 50 | Обігріте переднє скло | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 30 | ABS – гідравлічний блок | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 30 | ABS – клапани | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 10 | Централізоване замикання | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 10 | Сигналізація (система попередження про крадіжку) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 10 | Аварійні вогні (система попередження про крадіжку) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 30 | Додаткове обігрівання вентилятором | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 25 | Кондиціонер вентилятор задній | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 20 | Постійний плюс (причіпний гак) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 10 | Телефон | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 30 | Електричні вікна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Реклама |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 20 | Електричні сидіння | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 25 | Кондиціонер з переднім вентилятором | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Реле | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Додаткове обігрівання | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Двірник заднього скла | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Реле живлення | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Реле скидання | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Індикатор поворотників | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Обприскувач фар | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Система двірників та обприскувачів (передні) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Сигналізація | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Коротке замикання для задніх протитуманних вогнів | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | Сигналізація | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R12 | Паливний насос (бензин) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Свічки (дизель) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R13 | Реле світла | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R14 | Обігріте заднє скло | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R15 | Реле скидання двірників | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Блок додаткових реле (під приладовою панеллю)
| Nr | Реле | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Додаткове обігрівання | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Денні ходові вогні | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Реклама |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Блокування вільного вала | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Задні вікна, що відкриваються | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Обігріте переднє скло | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Servotronic 4 × 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Реле підйомника вікна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Реле відключення | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Блок часу попередження | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Блок запобіжників у моторному відсіку
| Nr | Ампери [A] | Опис |
| 57 | 30 | Вторинний вентилятор |
| 58 | 40 | Двигун охолоджувального вентилятора |
| 59 | 30 | Вентилятор охолоджувального вентилятора |
| 40 | ||
| Реле | ||
| 50 | 3. позиція вентилятора | |
| 51 | Повна відключення дросельної заслінки | |
| 52 | 2. позиція вентилятора | |
| 53 | Реле скидання | |
| 54 | 1. позиція вентилятора | |
| Діоди захисту насоса води | ||
| 55 | Автоматична коробка передач | |
| 56 | Вторинний вентилятор | |
Вставка 2
| Nr | Ампери [A] | Опис | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 20 | Обігріті передні сидіння | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Електричні вікна;
Обігріті електричні дзеркала; Електричні задні вікна. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 5 | Цифрова док-станція;
Освітлення відсіку для речей; Скляний дах; Паркувальна допомога; Термостатичний вимикач з зовнішньою температурою; ABS; Кондиціонер – регулювання швидкості; Навігаційна система; Центральний роз’єм. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Управління двигуном;
Система блокування двигуна; Заднє освітлення. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Заднє освітлення;
Автоматична коробка передач; Повний привід. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Сигналізація | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 25 | Прикурювач | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Реклама |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 30 | Додаткове обігрівання;
Додаткова батарея; Причіпний гак. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 30 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20 | Обприскувач фар | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Цифровий годинник;
Централізоване замикання; Задній двірник; Скляний дах. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 3 | Управління двигуном, реле відключення пального | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Постачання пального (дизель) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Паливний насос;
Реле запалювання. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Подовжена швидкість охолоджувального вентилятора (2,8 і дизель) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 30 | Термостатичний вимикач, швидкість вентилятора охолодження 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Автоматична коробка передач | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Свічки (дизель 66kW) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 5 | Термостатичний вимикач;
Швидкість вентилятора охолодження 2; Кондиціонер; Приладова панель; Подовжена швидкість охолоджувального вентилятора. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 5 | Централізоване замикання;
Телефон; Приладова панель; Діагностика; Радіо; Кондиціонер; Паркувальна допомога. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Стоп-сигнали | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 25 | Кондиціонер | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 25 | Кондиціонер | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 10 | Радіо, зміна CD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 25 | Додатковий обігрівач (дизель) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 3 | Радіо;
Телефон; Сигналізація про ремені безпеки; Центральний роз’єм. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 30 | Запуск;
Автоматична коробка передач; Запалювання. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 25 | Охолоджувальний вентилятор з подовженим часом роботи;
Кондиціонер; Задній та передній вентилятори; Обігріте переднє скло; Додаткове обігрівання. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 10 | Паливний насос (V6);
Термостатичний вимикач рідкого охолодження; ABS; Подовжена швидкість охолоджувального вентилятора; Кондиціонер; Вимикач двірників. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 5 | Передній двірник;
Обігрівачі для склоомивачів; Реле вентилятора; Кондиціонер; Центральний роз’єм; Додаткове обігрівання; Обігріте переднє та заднє скло; Обігрівачі для склоомивачів. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 3 | Освітлення номерного знака | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 15 | Передні протитуманні фари | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Реклама |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 3 | Реле запалювання;
Паливний насос; Контроль двигуна; Реле відключення паливного насоса; Свічки (дизель). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 25 | Передній двірник;
Додаткове обігрівання; Додаткова батарея; Освітлення багажника; Причіпний гак. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 25 | Вентилятор обігрівача | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Блок запобіжників центральний (під приладовою панеллю рівень 1) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 20 | Обігріте заднє скло;
Обігріті дзеркала. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | 20 | Поворотники | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | 10 | Реле відключення споживача (внутрішнє освітлення) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | 10 | Сигналізація | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 5 | Електронне живлення | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | 5 | Габаритне освітлення з правого боку | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | 5 | Габаритне освітлення з лівого боку | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | 10 | Регулювання фар;
Денні ходові вогні (Скандинавія). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | 10 | Фари ближнього світла з лівого боку | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | 10 | Фари ближнього світла з правого боку | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 61 | 10 | Фари дальнього світла з лівого боку | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 62 | 10 | Фари дальнього світла з правого боку | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Додаткові запобіжники (під сидінням водія)
| Nr | Ампери [A] | Опис | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 76 | 15 | Розетка багажника | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 77 | 25 | Додаткова батарея (якщо встановлена) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Реклама |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Реле | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Додаткове обігрівання | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Центральний блок запобіжників (під приладовою панеллю, рівень 2)
| Nr | Опис |
| 1 | Вентилятор охолодження рівень 2 (двигуни 2,0 і 2,3 та DOHC) |
| Електричні дзеркала (двигун 2.8 і CD-V6) | |
| 2 | Вентилятор охолодження рівень 1 (двигуни 2,0 і 2,3 та DOHC) |
| Електричні дзеркала (двигун 2.8 і CD-V6) | |
| 3 | Реле інвертора (двигуни 2.0 і 2.3 та DOHC) |
| Радіотелефон (двигуни 2.8 і CD-V6 та турбодизель) | |
| Каталізатор (двигун 2.8 і CD-V6) | |
| 4 | Додаткове обігрівання, кондиціонер |
| Сигналізація про ремені безпеки (двигун 2.8 і CD-V6) | |
| 5 | Вентилятор охолодження двигуна (двигуни 2.8 і CD-V6 та турбодизель) |
| 6 | Автоматична коробка передач |
| 7 | Додаткове обігрівання, рівень вентилятора охолодження 2 |
| 8 | Обприскувач фар |
| 9 | Денні ходові вогні (Скандинавія) |
| 10 | Сигналізація |
| 11 | Повна відключення дросельної заслінки |
| 12 | Кондиціонер |
| 13 | Діод блокування (двигуни 2.8 і CD-V6 та турбодизель) |
| 14 | Система блокування двигуна |
| 15 | Вимикач рециркуляції повітря (кондиціонер і додаткове обігрівання) |
| 16 | Задні електричні вікна, що відкриваються |
| 17 | Додаткове обігрівання |
| 18 | Система охолодження |
| Радіотелефон (двигун 2.8 і CD-V6) | |
| 19 | Діод блокування |
| Реле дизельного двигуна (дизельний двигун з турбонагнітачем) |
Центральний блок запобіжників (під приладовою панеллю, рівень 3)
| Nr | Ампери [A] | Опис | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Реклама |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * | 50 | Обігріте переднє скло | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * | 30 | Електричні вікна;
Електричні задні вікна, що відкриваються. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * | 80 | Свічки (двигун дизель) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * | 50 | Свічки (двигун дизель) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * | 30 | Вентилятор охолодження рівень 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * | 40 | Вентилятор охолодження | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * | 40 | Вентилятор охолодження | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Реле | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Додаткове обігрівання | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Двигун двірників | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Вторинне повітряне впорскування | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Реле свічок – фаза 2 (двигун турбодизель) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Обігріте переднє скло | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Паливний насос (бензинові двигуни) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Реле свічок (дизельний двигун з турбонагнітачем) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Кондиціонер (двигуни 2,0 і 2,3 та DOHC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Реле свічок – фаза 1 (двигун турбодизель) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Вентилятор охолодження (двигун 2.8 і CD-V6) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Реле потужності стартерного двигуна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Позиція максі-запобіжників залежить від моделі. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ford Galaxy (2006-2015) – схема блоку запобіжників
Рік випуску: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Запобіжник прикурювача (розетка живлення) у Ford Galaxy (2006-2015) – це запобіжник F19 у блоці запобіжників у салоні.
Блок запобіжників у моторному відсіку
| Nr | Ампери [A] | Опис | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 10 | Модуль управління трансмісією (AWF21) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Модуль управління трансмісією (MPS6) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 5 | Моніторинг свічок попереднього нагріву (дизельні двигуни) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Моніторинг свічок попереднього нагріву випарника (2,0 л Duratorq-TDCi Норматив V та 2,2 л Duratorq-TDCi Норматив V) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 70 | Вентилятор охолодження двигуна – подвійний вентилятор (2,3 л Duratec-HE та 2,2 л Duratorq-TDCi автоматичний) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | Електричне гідравлічне кермо (EHPAS) (1,6 л EcoBoost SCTi, 2,0 л EcoBoost SCTi, 1,6 л Duratorq-TDCi Норматив V та 2,0 л Duratorq-TDCi) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 60 | Свічки попереднього нагріву | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 60 | Вентилятор охолодження двигуна (1,6 л Duratorq-TDCi, 2,0 л Duratorq-TDCi, 2,0 л Duratorq-TDCi Норматив V, 2,2 л Duratorq-TDCi ручна, 2,0 л Duratec-HE, 2,3 л Duratec-HE та 2,0 л EcoBoost SCTi) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 70 | Вентилятор охолодження двигуна – подвійний вентилятор (1,6 л EcoBoost SCTi) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Реклама |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 7.5 | Датчик HEGO (1,6 л Duratorq-TDCi) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Датчик HEGO; Датчик CMS; Датчик кисню (контроль двигуна). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Свічка попереднього нагріву випарника (2,0 л Duratorq-TDCi Норматив V та 2,2 л Duratorq-TDCi Норматив V) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 5 | Реле котушок | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 10 | Модуль управління системою приводу; Дозатор пального; Датчик MAF; Клапан контролю тиску пального (контроль двигуна). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Модуль управління групи приводу (2,0 л EcoBoost SCTi та 2,0 л Duratorq-TDCi Норматив V) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Модуль управління групи приводу (1,6 л EcoBoost SCTi, 1,6 л Duratorq-TDCi та 2,2 л Duratorq-TDCi Норматив V) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 | Датчик MAF, форсунки пального (контроль двигуна) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Паливний насос випарника (2,0 л Duratorq-TDCi Норматив V) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7.5 | Датчик MAF; Клапан обхідного EGR; Паливний насос випарника (2,2 л Duratorq-TDCi Норматив V) (контроль двигуна) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7.5 | Клапан скидання; Датчик TMAF; Активна решітка; Клапан обхідного; Котушка реле; Додатковий насос води (1,6 л EcoBoost SCTi) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 10 | Модуль управління двигуном (2,0 л Duratorq-TDCi) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7.5 | Додаткове функціонування, насос води (1,6 л EcoBoost SCTi) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 10 | Клапан PCV; Клапан VCV; Датчик води в паливі; Клапан скидання акустики; Клапан контролю вихрового потоку; Клапан змінного всмоктування; Клапан EGR; Клапан контролю олії IVVT (контроль двигуна); Датчик T.MAF; Клапан змінного розподілу вихлопних газів; Активна решітка; Клапан скидання бака; Клапан контролю турбонаддува; Клапан скидання (контроль двигуна). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Клапан контролю турбонаддува; Датчик MAF; Активна решітка; Клапан EGR; Клапан VCV (1,6 л Duratorq-TDCi) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Датчик MAF; Датчик води в паливі; Активна решітка; Клапан дозування всмоктування (2,0 л Duratorq-TDCi Норматив V) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7.5 | Тиск у паливній лінії; Дозатор пального; Активна решітка (2,2 л Duratorq-TDCi Норматив V) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Клапан контролю турбокомпресора; Клапан змінного розподілу впуску; Клапан змінного розподілу вихлопу; Клапан очищення баків; Електричний обхідний клапан (1,6 л EcoBoost SCTi) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 10 | Котушка на роз’ємі; Клапан скидання бака; Вимикач тиску допоміжного керма (контроль двигуна) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Корпус дросельної заслінки EGR; Змінне управління турбонаддувом (2,0 л Duratorq-TDCi). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Котушки реле (2,0 л Duratorq-TDCi Норматив V, 2,2 л Duratorq-TDCi Норматив V та 1,5 л Duratorq-TDCi) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Котушки запалювання (1,6 л EcoBoost SCTi та 2,0 л EcoBoost SCTi) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 15 | Кліматизація | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 15 | Обігрівач паливного фільтра (2,0 л Duratorq-TDCi, 2,0 л Duratorq-TDCi Норматив V та 1,6 л Duratorq-TDCi) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Датчики F1EGO (2,2 л Duratorq-TDCi Норматив V) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 40 | Реле стартерного двигуна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 80 | Додатковий обігрівач пального (PTC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 60 | Живлення центрального блоку запобіжників A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 60 | Живлення центрального блоку запобіжників B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 60 | Живлення заднього блоку запобіжників C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 60 | Живлення заднього блоку запобіжників D | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 30 | VQM / інше від VQM: кластер / аудіо / AC / FLR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 30 | Модуль переднього двірника | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 30 | 2006-2008: Обігріте заднє скло | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 2009-2015: Обігріте заднє скло | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Реклама |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 30 | Обприскувач фар | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 30 | Клапани ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 40 | Паливний насос ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 30 | 2006-2010: Обігрівач пального | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 2011-2015: Обігрівач пального | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 40 | Вентилятор обігрівача | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | – | Не використовується | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 5 | 2011-2015: Завантаження ABS 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 15 | Сигналізація | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 5 | 2009-2015: Обігрівач пального – дистанційне управління | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 5 | Модуль вимикача світла; Котушки блоку запобіжників у моторному відсіку. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 40 | Обігріте переднє скло (ліва сторона) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 40 | Обігріте переднє скло (права сторона) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 5 | 2006-2010: ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 2011-2015: Живлення заднього двірника 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 10 | 2006-2010: Обігрівачі для склоомивачів передніх | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7.5 | 2011-2015: Обігрівачі для склоомивачів передніх / FLR + FSM KL15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 5 | 2006-2010: Адаптивний круїз-контроль (ACC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 2011-2015: Живлення PCM / TCM / EHPAS15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | 15 | Система адаптивного переднього освітлення (AFS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | 5 | 2011-2015: Модуль вирівнювання фар / AFS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | 20 | Приладова панель | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | 10 | 2006-2010: Модуль управління двигуном; Модуль управління трансмісією; Електричне гідравлічне кермо (EHPAS). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 2011-2015: IP кластер | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | 5 | 2006-2010: Вирівнювання фар; Система адаптивного переднього освітлення (AFS). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 2011-2015: Аудіомодуль; BVC; Модуль DAB. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | 20 | Модуль електричного гідравлічного керма (2,0 л Duratorq-TDCi), насос вакууму (2,5 л Duratec-ST) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 2011-2015: Автоматичний кондиціонер та ручний кондиціонер | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F45 | 5 | 2006-2010: Задній двірник | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 2011-2015: FLR (Start Stop) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Панель запобіжників салону (2006-2009)
| Nr | Ампери [A] | Опис | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 5 | Датчик дощу | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 10 | Живлення SRS (подушки безпеки) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 5 | ABS; Датчик напрямку (ESP); Електричне стоянкове гальмо (EPB); Живлення педалі акселератора. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 7.5 | Електронне живлення; Живлення педалі акселератора; Електронний запобіжник. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Реклама |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15 | 2006-2007: Задній двірник | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 15 | Аудіосистема (включаючи голосове управління) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 7.5 | Модуль керма | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 5 | Кластер | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 15 | Головний блок | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 20 | Електричний дах | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 7.5 | Заднє освітлення | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | – | Не використовується | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 15 | Протитуманна фара | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 15 | Обприскувач переднього скла | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 10 | Адаптивний круїз-контроль (ACC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | – | Не використовується | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 10 | Внутрішнє освітлення | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 5 | Іммобілайзер двигуна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 15 | Прикурювач | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | – | Не використовується | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 5 | 2006-2007: Радіо; Датчик дощу; 2008-2009: Приймач частоти; Датчик внутрішнього руху. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 20 | Паливний насос | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7.5 | Паливний насос (2,2 л Duratorq) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | – | Не використовується | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 5 | Ключ запалювання | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 10 | Кришка паливного бака | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 5 | Сигналізація резерву (система попередження); OBD II (діагностика бортового комп’ютера). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 5 | Модуль стовпа керма; Модуль кондиціонера. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 5 | Вимикач стоп-сигналів | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Панель запобіжників салону (2010-2015)
| Nr | Ампери [A] | Опис |
| F1 | 7.5 | Модуль керма |
| F2 | 5 | Кластер |
| F3 | 10 | Внутрішнє освітлення |
| F4 | 5 | Іммобілайзер двигуна |
| F5 | 7.5 | Адаптивний круїз-контроль (ACC) |
| F6 | 5 | Датчик дощу |
| F7 | 20 | Прикурювач |
| F8 | 10 | Вимкнення живлення кришки паливного бака |
| F9 | 15 | Обприскувач переднього скла – заднього |
| F10 | 15 | Обприскувач переднього скла – переднього |
| F11 | 10 | Живлення для розблокування багажника |
| F12 | 10 | Живлення для замка кришки паливного бака |
| F13 | 20 | Паливний насос |
| 7.5 | Паливний насос (2,2 л Duratorq-TDCi Норматив V) | |
| F14 | 5 | Приймач дистанційного управління; Датчик внутрішнього руху. |
| F15 | 5 | Ключ запалювання |
| F 16 | 5 | Сигналізація резерву (система попередження); OBD II (діагностика бортового комп’ютера). |
| F17 | 5 | Пристрій запуску вібрацій керма |
| F18 | 10 | Живлення SRS (подушки безпеки) |
| F19 | 7.5 | ABS, датчик напрямку (ESC); Електричне стоянкове гальмо (EPB); Живлення педалі акселератора. |
| F20 | 7.5 | Електронне живлення; Електронний запобіжник; Дзеркало з автоматичним затемненням; Попередження про вихід з смуги. |
| F21 | 15 | Живлення радіо |
| F22 | 5 | Вимикач стоп-сигналів |
| F23 | 20 | Електричний дах |
| F24 | 5 | Живлення для модуля кондиціонування та стовпа керма |
Задній блок запобіжників
| Nr | Ампери [A] | Опис |
| FA1 | 25 | Модуль дверей (ліворуч спереду) (піднімання / опускання скла, централізоване замикання, електричне дзеркало, що складається, обігріте дзеркало) |
| FA2 | 25 | Модуль дверей (праворуч спереду) (піднімання / опускання скла, централізоване замикання, електричне дзеркало, що складається, обігріте дзеркало) |
| FA3 | 25 | Модуль дверей (ліворуч ззаду) (піднімання / опускання скла) |
| FA4 | 25 | Модуль дверей (праворуч ззаду) (піднімання / опускання скла) |
| FA5 | 10 | Задній блок (без модулів задніх дверей) |
| FA6 | 15 | Присутнє додаткове живлення |
| FA7 | 5 | Реле котушок |
| FA8 | 20 | 2010-2015: Модуль автомобіля без ключа |
| FA9 | 5 | 2011-2015: Реле котушок |
| FA10 | 30 | 2006-2010: Електричне сидіння водія |
| FA11 | 20 | Аксесуари, модуль причепа |
| FA12 | 30 | 2011-2015: Електричне сидіння водія |
| FB1 | 5 | 2006-2010: Модуль паркувальної допомоги; Система виявлення сліпих зон. |
| 15 | 2011-2015: Система Sunblind | |
| FB2 | 15 | Модуль підвіски |
| FB3 | 15 | Обігріте сидіння водія |
| FB4 | 15 | Обігріте сидіння переднього пасажира |
| FB5 | – | Не використовується |
| FB6 | 10 | Заднє кондиціонування |
| FB7 | – | Не використовується |
| FB8 | 10 | 2010: Система шторок |
| 5 | 2011-2015: Паркувальна допомога, BLIS | |
| FB9 | 30 | Електричне сидіння переднього пасажира |
| FB10 | 10 | Сигналізація про крадіжку |
| FB11 | – | Не використовується |
| FB12 | – | Не використовується |
| FC1 | 7.5 | Електричні вікна ззаду |
| FC2 | 30 | Електричне стоянкове гальмо (EPB) |
| FC3 | 30 | Електричне стоянкове гальмо (EPB) |
| FC4 | 10 | Заднє кондиціонування |
| FC5 | 7.5 | 2006-2010: Зміна CD; Система розваг для задніх сидінь. |
| 20 | 2011-2015: Автомобіль без ключа | |
| FC6 | 20 | Вентилятор заднього кондиціонування |
| FC7 | 5 | Модуль функції пам’яті сидіння |
| FC8 | 20 | 2010: Модуль автомобіля без ключа |
| 7.5 | 2011-2015: Система розваг для задніх сидінь; Зміна CD. | |
| FC9 | 20 | 2010-2015: Аудіо підсилювач |
| FC10 | 10 | 2010-2015: Аудіо Sony |
| FC11 | – | Не використовується |
Ford Galaxy (2015-2016) – схема запобіжника
Рік випуску: 2015, 2016.
Запобіжник прикурювача (розетка живлення) у Ford Galaxy (2015-2016) – це запобіжник 10 у блоці запобіжників.
