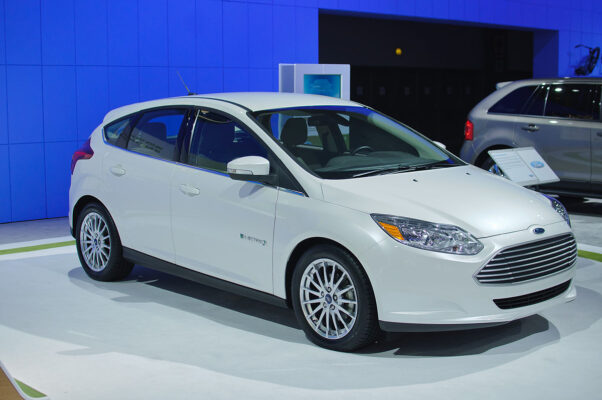

Ford Focus Electric (2011-2018) – коробка запобіжників

Ford Focus Electric (2011-2018) – схема блоку запобіжників

Рік випуску: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Запобіжник прикурювача (розетка живлення) у Ford Focus Electric (2011-2018) – це запобіжник F61 у блоці запобіжників в салоні.

Блок запобіжників салону

Nr	Ампери [A]	Опис
F56	–	–
F57	–	–
F58	–	–
F59	5	Європа: система пасивної сигналізації (живлення)
Реклама
F60	10	Внутрішнє освітлення, пакет вимикачів дверей водія, світло в бардачку, атмосферне світло, люк
F61	20	Передня розетка прикурювача, додаткові точки живлення ззаду
F62	5	Датчик дощу, датчик вологості, дзеркало заднього виду з автоматичним затемненням
F63	–	–
F64	–	–
F65	10	Відкриття багажника
F66	20	Замок дверей водія, подвійне закриття
F67	7,5	Модуль інтерфейсу переднього дисплея, датчик глобального позиціонування, Bluetooth телефон та голосове управління, SYNC
F68	15	Європа: електричний замок стовпа керма
F69	5	Набір індикаторів приладової панелі
F70	20	Централізоване замикання
F71	10	11-14: Кондиціонер
	7,5	14-18: Кондиціонер
F72	7,5	Модуль управління на кермі
F73	5	’10-13: Сигналізація з живленням від батареї (система тривоги), бортова діагностика
	7,5	’13 -’18: роз’єм даних
F74	15	Фара ближнього світла
F75	15	Передня протитуманна фара
F76	10	Заднє світло
F77	20	Помпа склоочисника
Реклама
F78	5	Вимикач запалювання, кнопка вимикача запалювання, модуль безключового доступу (живлення)
F79	15	Аудіосистема, вимикач аварійних вогнів, кнопки блокування дверей
F80	20	Люк
F81	5	Датчик руху всередині, приймач радіочастот
F82	20	Запобіжник маси (живлення реле помпи склоочисника спереду), запобіжник маси (живлення реле помпи склоочисника ззаду)
F83	20	Централізоване замикання (земля)
F84	20	Розблокування двері водія (земля), подвійне блокування маси (земля)
F85	7,5	Обігрів кондиціонера, вимикач подушки безпеки пасажира, вимикач обігріву сидінь, додатковий обігрівач, модуль ручного обігріву кондиціонера
F86	10	Система безпеки, система деактивації подушки безпеки пасажира
F87	–	–
F88	–	–
F89	–	–

Блок запобіжників під капотом

Nr	Ампери [A]	Опис
F7	40	Система антиблокування, контроль стабільності
F8	30	Контроль стабільності
Реклама
F9	–	–
F10	40	Двигун вентилятора
F11	40	Помпа вакууму
F12	40	Реле контролю електричного двигуна
F13	40	Модуль контролю зарядки акумулятора
F14	40	Обігрівач рідкого охолодження один
F15	30	Модуль контролю кузова
F 16	40	Обігрівач рідкого охолодження два
F17	–	–
F18	20	Передній склоочисник
F19	5	Система антиблокування, контроль стабільності
F20	15	Сигналізація
F21	5	Вимикач стоп-сигналів
F22	15	Система моніторингу акумулятора
F23	5	Котушки реле
F24	5	Модуль вимикача контролю освітлення
F25	–	–
F26	10	Модуль контролю системи трансмісії
F27	15	Світлодіодне кільце двері зарядки
F28	5	Монітор помпи вакууму
F29	–	–
F30	15	Модуль контролю крутного моменту двигуна
Реклама
F31	10	Роз’єм інтерфейсу даних
F32	10	Клапан рідкого охолодження, електромагнітний клапан кондиціонера, електромагнітний клапан охолоджуючого пристрою
F33	10	Європа: модуль контролю системи трансмісії США: зворотний зв’язок PSR компресора кондиціонера
F34	15	Акумулятор високої напруги
F35	–	–
F36	–	–
F37	5	Звук, що чутно з автомобіля для пішоходів
F38	15	Модуль контролю системи трансмісії
F39	5	Європа: регулювання фар (галогенні лампи)
	15	США: ’16-18: Обігрів сидіння водія
F40	5	Електронне кермування
F41	20	Модуль контролю кузова
F42	15	Задній склоочисник
F43	15	Європа: регулювання фар (лампи розряду високої інтенсивності), адаптивне переднє освітлення США: денні ходові вогні
F44	–	–
F45	10	Європа: обігрівачі сопел склоочисника
	15	США: ’16-18: Обігрів сидіння пасажира
F46	–	–
F47	5	Європа: датчик температури в автомобілі
F48	5	Механічний запобіжник котушки реле
Реле
R1	–	–
R2	–	Сигналізація
R3	–	–
R4	–	Акумулятор високої напруги, модуль контролю двигуна (датчик контакту)
R5	–	–
R6	–	–
R7	–	Елемент обігрівача рідкого охолодження третій
R8	–	Елемент обігрівача рідкого охолодження 1 і 2
R9	–	–
Реклама
R10	–	Помпа вакууму
R11	–	–
R12	–	Електронний модуль контролю вентилятора
R13	–	Двигун вентилятора
R14	–	Контроль електричного двигуна
R15	–	Помпа вакууму
R16	–	Запалювання

Блок реле запобіжників

Nr	Ампери [A]	Опис
F1	80	Електронне кермування
F2	150	DC / DC перетворювач
F3	100	Блок розподілу потужності
F4	50	Модуль контролю кузова (живлення KL30A)
F5	70	Елемент охолодження акумулятора високої напруги, перший і другий
F6	70	Блок запобіжників у вантажному відсіку
F7	–	–
F8	50	Вентилятор охолодження електричного двигуна
F9	50	Модуль контролю кузова (живлення)
F10	50	Третій елемент рідкого охолодження акумулятора високої напруги

Блок запобіжників у багажнику

Nr	Ампери [A]	Опис
F1	5	Модуль телематики
F2	10	’10 -’14: модуль безключового доступу
F3	5	Ручки дверей безключового доступу
F4	25	Переднє вікно (ліве), централізоване замикання (ліве переднє), електричне складане дзеркало (ліве), обігрівається зовнішнє дзеркало (ліве)
F5	25	Переднє вікно (праве), централізоване замикання (праве переднє), електричне складане дзеркало (праве), обігрівається зовнішнє дзеркало (праве)
F6	25	Заднє електричне вікно (ліве)
F7	25	Заднє електричне вікно (праве)
F8	10	Європа: система тривоги
	5	США: реле запалювання
Реклама
F9	25	Сидіння водія з підтримкою
F10	25	Обігрівається заднє вікно
F11	5	Електронний модуль контролю акумулятора
F12	–	–
F13	–	–
F14	–	–
F15	–	–
F 16	–	–
F17	–	–
F18	–	–
F19	–	–
F20	–	–
F21	–	–
F22	–	–
F23	–	–
F24	–	–
F25	–	–
F26	–	–
F27	–	–
F28	–	–
Реклама
F29	5	Задня камера
F30	5	Модуль допомоги при паркуванні
F31	–	–
F32	–	–
F33	–	–
F34	15	Обігрів сидіння (водія)
F35	15	Обігрів сидіння (переднього пасажира)
F36	–	–
F37	–	–
F38	–	–
F39	–	–
F40	–	–
F41	–	–
F42	–	–
F43	–	–
F44	–	–
F45	–	–
F46	–	–
* Міні запобіжники ** Картриджні запобіжники
