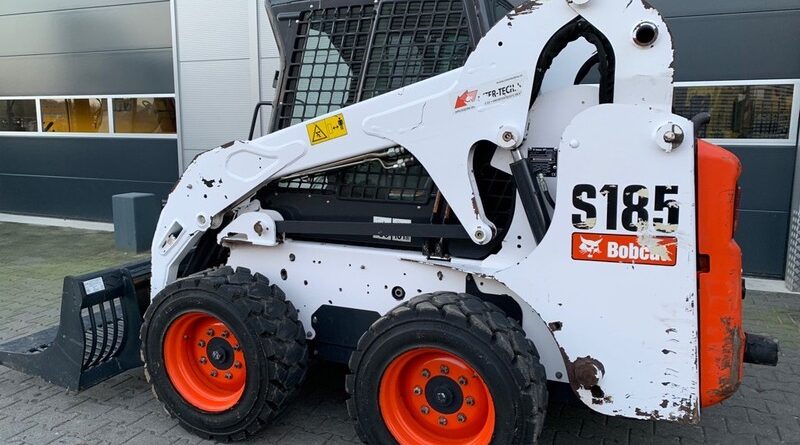

Bobcat S185 – коробка запобіжників
У цій статті ви знайдете схеми блоку запобіжників Bobcat S185 (колісний міні-екскаватор), отримаєте інформацію про розташування панелей запобіжників всередині машини та дізнаєтеся призначення кожного запобіжника (схема запобіжників).
Bobcat S185 – схема блоку запобіжників
Рік випуску:
Блок запобіжників
| Nr | Ампер [A] | Опис |
| 1 | 25 | Сигнал не підключено |
| 2 | 5 | ACS / AWS / SJC з вимикачем |
| 3 | 25 | Сигналізація резерву генератора та аксесуарів |
| 4 | 25 | Аксесуари |
| 5 | 25 | Обігрівач і кондиціонер |
| 6 | 15 | Передні фари та позиційні вогні |
| 7 | 15 | Задні фари |
| 8 | 25 | Контролер Bobcat |
| 17 | 30 | Привід |
| 18 | 30 | Вимкнення пального |
| 19 | 15 | Вилка живлення |
| 20 | 25 | ACS / AWS / SJC без вимикача |
| Реле | ||
| 9 | Обігрів і кондиціонер | |
| 10 | Вимикач живлення | |
| 11 | Передні фари та позиційні вогні | |
| 12 | Вимкнення пального | |
| 13 | Задні фари | |
| 14 | Привід | |
| 15 | Свічки попереднього нагріву | |
| 16 | Стартер | |
Зарядний пристрій має систему зарядки генератора на 12 вольт з негативною масою. Електрична система захищена запобіжниками, розташованими в кабіні на панелі управління, та головним запобіжником на 100 А у камері двигуна зліва від двигуна, під повітряним фільтром. Запобіжники захищають електричну систему у разі електричного перевантаження. Перед повторним запуском двигуна необхідно визначити причину перевантаження.
Електрична система захищена від перевантаження за допомогою запобіжників і реле, розташованих під кришкою блоку запобіжників (поз. 1). Усередині кришки знаходиться етикетка, яка показує розташування та силу струму.
Зніміть кришку, щоб перевірити або замінити запобіжники.
УВАГА: Призначення терміналів і проводки для кожного з’єднувача може варіюватися в залежності від рівня обладнання транспортного засобу, моделі та ринку.
