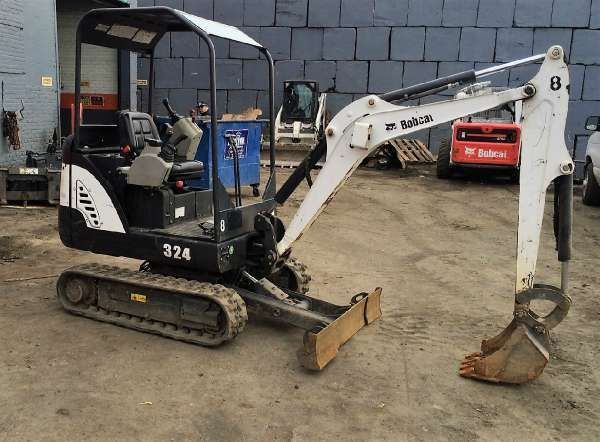

Bobcat 324 (мініекскаватор) – коробка запобіжників
У цій статті ви знайдете схеми блоку запобіжників Bobcat 324 (мініекскаватор), отримаєте інформацію про розташування панелей запобіжників всередині машини та дізнаєтеся призначення кожного запобіжника (схема запобіжників).
Bobcat 324 (мініекскаватор) – схема блоку запобіжників
Рік випуску:
Блок запобіжників
| № | Ампераж [A] | Опис | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Прилад – лічильник годин роботи, сигналізація та підсвічування індикатора рівня пального | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 20 | Аксесуари – роз’єм аксесуарів, обігрівач і клаксон. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20 | Запуск – ключовий вимикач, не підключений роз’єм аксесуарів | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Кабіна – потужність кабіни, світло, склоочисник і освітлення купола | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Реклама |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Живлення – розетка для приладу | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Таймер живлення – модуль таймера зупинки | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Модуль таймера вимкнення живлення | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Екскаватор обладнаний електричною системою на 12 вольт з негативним заземленням. Електрична система контролюється через запобіжники та реле, розташовані з правого боку відсіку двигуна (поз. 1 і 2). Запобіжники захищають електричну систему у разі електричного перевантаження. Причину перевантаження необхідно виявити та усунути перед повторним запуском двигуна.
УВАГА: Призначення терміналів і проводки для окремих роз’ємів може варіюватися в залежності від рівня оснащення транспортного засобу, моделі та ринку.
