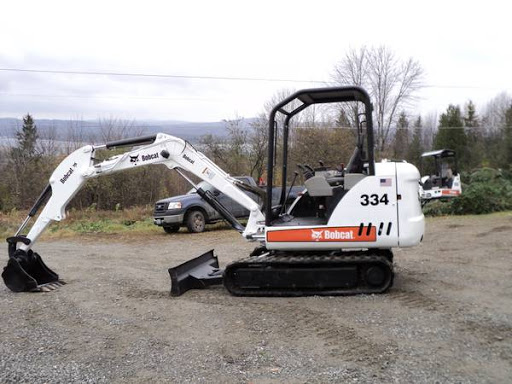

Bobcat 334 – коробка запобіжників
У цій статті ви знайдете схеми блоку запобіжників Bobcat 334 (міні-екскаватор), отримаєте інформацію про розташування панелей запобіжників всередині машини та дізнаєтеся про призначення кожного запобіжника (схема запобіжників).
Bobcat 334 – схема блоку запобіжників
Рік випуску:
Блок запобіжників
| Nr | Ампераж [A] | Опис |
| 1 | 5 | Фара склоочисника |
| 2 | 20 | Перемикаюча потужність |
| 3 | 25 | Генератор / реле потужності |
| 4 | 25 | Підключений контрольний пристрій |
| 5 | – | – |
| 6 | 25 | Кондиціонування;
Вентилятор обігрівача. |
| 7 | 5 | Запалювання |
| 8 | 25 | Електромагнітний клапан пального |
| 9 | 25 | Контролер |
| 10 | 25 | Підключений контрольний пристрій |
| 11 | 20 | Лампи |
| 12 | 15 | Розетка для аксесуарів |
| Реле | ||
| E | Перемикаюча потужність | |
| F | Електромагнітний клапан пального | |
| G | Лампи | |
| H | Свічки | |
| J | Стартер | |
Екскаватор оснащений електричною системою на 12 вольт з негативною масою. Електрична система захищена запобіжниками, розташованими під кришкою з правого боку екскаватора (познач. 1). Запобіжники захищають електричну систему у разі електричного перевантаження. Перед повторним запуском двигуна необхідно визначити причину перевантаження.
УВАГА: Призначення терміналів і проводки для кожного з’єднувача може варіюватися в залежності від рівня оснащення транспортного засобу, моделі та ринку.
