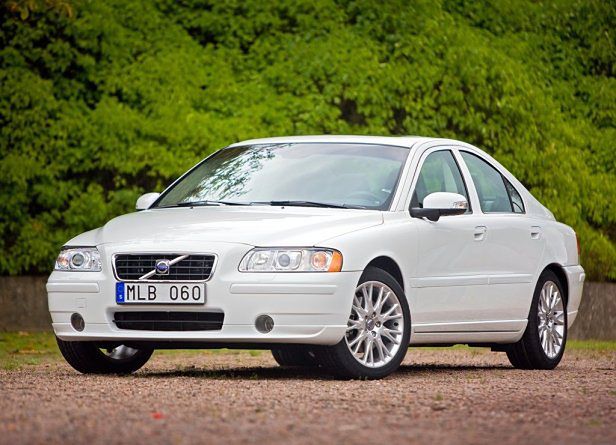

Volvo S60 (2001-2022) – коробка запобіжників
| Nr | Опис | Ампераж [A] |
| 1 | Лівий передній фар | 10 |
| 2 | Правий передній фар | 10 |
| 3 | Фари, габаритні вогні | 15 |
| 4 | Фари, дальнє світло | 20 |
| 5 | Сидіння водія з електроприводом. | 30 |
| 6 | Сидіння пасажира з електроприводом | 30 |
| 7 | Обігрів лівого переднього сидіння (опція) | 15 |
| 8 | Обігрів правого переднього сидіння (опція) | 15 |
| 9 | ABS | 5 |
| 10 | – | – |
| 11 | – | – |
| 12 | Щітки склоочисника фар (деякі моделі) | 15 |
| 13 | Розетка 12V | 20 |
| 14 | Електричне сидіння пасажира, передній ремінь безпеки | 5 |
| 15 | Аудіо, VNS | 5 |
| 16 | Аудіо | 20 |
| 17 | Радіо підсилювач | 30 |
| 18 | Передні протитуманні фари | 5 |
| 19 | VNS | 10 |
| 20 | Вимикач транспорту | 5 |
| 21 | Автоматична трансмісія, блокування перемикання | 10 |
| 22 | Поворотники | 20 |
| 23 | Модуль вимикача світла, модуль перемикача; Функції кліматизації та комфорту; Діагностичний роз’єм; Модуль керма. | 5 |
| 24 | Розширення реле X-feed: клімат-контроль, сидіння водія з електроприводом, інформація для водія. | 10 |
| 25 | Живлення вимикача запалювання 30: Центральний електронний модуль: 50, S, X, 15; Airbag X; Реле X; Реле 15; Реле стартер. | 10 |
| 26 | Вентилятор системи кліматизації | 30 |
| 27 | Централізоване замикання; Електричні вікна; Модулі передніх дверей; Зовнішні дзеркала. | 15 |
| 28 | Електронний модуль – додаткове освітлення | 10 |
| 29 | Телефон | 10 |
| 30 | Габаритні вогні, лівий передній та лівий задній | 10 |
| 31 | Габаритні вогні, правий передній та правий задній, освітлення номерного знака | 10 |
| 32 | Центральний електронний модуль, освітлення косметичного дзеркала, сервокерування, загальне освітлення | 10 |
| 33 | Паливний насос | 15 |
| 34 | Скляний дах | 15 |
| 35 | Централізоване замикання, електричні вікна, зовнішнє ліве дзеркало | 25 |
| 36 | Централізоване замикання, електричні вікна, зовнішнє праве дзеркало | 25 |
| 37 | Електричні задні вікна | 30 |
| 38 | – | – |
Запобіжники у багажнику
| Nr | Опис | Ампераж [A] |
| 1 | Електронний модуль заднього;
Освітлення вантажного відсіку. |
10 |
| 2 | Задній протитуманний фар | 10 |
| 3 | Стоп-сигнал | 15 |
| 4 | Резервні вогні | 10 |
| 5 | Обігрівач заднього скла;
Реле 15I (аксесуари). |
5 |
| 6 | Відкриття багажника | 10 |
| 7 | Складні підголівники | 10 |
| 8 | Задні двері з централізованим замиканням;
Кришка паливного бака. |
15 |
| 9 | Причіп (30 рухів)
(додаткове обладнання) |
15 |
| 10 | CD-програвач;
CD ROM; VNA; Антена. |
10 |
| 11 | Електронний модуль, аксесуари | 15 |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | Причіп (живлення 15I) | 20 |
| 16 | Розетка 12V у багажнику
(аксесуари). |
15 |
| 17 | Модуль управління повнопривідною системою | 5 |
| 18 | – | – |
Volvo S60 I (2002) – схема блоку запобіжників
Рік виробництва: 2002.
Запобіжник прикурювача (розетка живлення) у Volvo S60 (2002) – це запобіжник 13 у блоці запобіжників на панелі приладів.
Блок запобіжників у моторному відсіку
| Nr | Опис | Ампераж [A] |
| 1 | Аксесуари | 25 |
| 2 | Додаткові вогні (опція) | 20 |
| 3 | Вакуумний насос | 15 |
| 4 | Датчик кисню тривіальної системи | 20 |
| 5 | Обігрівач вентиляції картера, електромагнітні клапани | 10 |
| 6 | Датчик маси повітря, модуль управління двигуном, форсунки | 15 |
| 7 | Модуль дросельної заслінки | 10 |
| 8 | Компресор кондиціонера, датчик положення педалі акселератора, вентилятор E-box | 10 |
| 9 | Сигналізація | 15 |
| 10 | – | – |
| 11 | Компресор кондиціонера, катушки запалювання | 20 |
| 12 | Вимикач стоп-сигналів | 5 |
| 13 | Щітки склоочисника | 25 |
| 14 | ABS / DSTC | 30 |
| 15 | – | – |
| 16 | Омивач переднього скла, омивач фар (деякі моделі) | 15 |
| 17 | Правий передній фар | 10 |
| 18 | Лівий передній фар | 10 |
| 19 | ABS / DSTC | 30 |
| 20 | Дальнє світло – лівий | 15 |
| 21 | Дальнє світло – правий | 15 |
| 22 | Стартер | 35 |
| 23 | Модуль управління двигуном | 10 |
| 24 | – | 5 |
Блок запобіжників на краю панелі приладів
| Nr | Опис | Ампераж [A] |
| 1 | Лівий передній фар | 10 |
| 2 | Правий передній фар | 10 |
| 3 | Фари, габаритні вогні | 15 |
| 4 | Фари, дальнє світло | 20 |
| 5 | Сидіння водія з електроприводом. | 30 |
| 6 | Сидіння пасажира з електроприводом | 30 |
| 7 | Обігрів лівого переднього сидіння (опція) | 15 |
| 8 | Обігрів правого переднього сидіння (опція) | 15 |
| 9 | ABS | 5 |
| 10 | – | – |
| 11 | – | – |
| 12 | Щітки склоочисника фар (деякі моделі) | 15 |
| 13 | Розетка 12V | 20 |
| 14 | Електричне сидіння пасажира, передній ремінь безпеки | 5 |
| 15 | Аудіо, VNS | 5 |
| 16 | Аудіо | 20 |
| 17 | Радіо підсилювач | 30 |
| 18 | Передні протитуманні фари | 5 |
| 19 | VNS | 10 |
| 20 | Вимикач транспорту | 5 |
| 21 | Автоматична трансмісія, блокування перемикання | 10 |
| 22 | Поворотники | 20 |
| 23 | Модуль вимикача світла, модуль перемикача; Функції кліматизації та комфорту; Діагностичний роз’єм; Модуль керма. | 5 |
| 24 | Розширення реле X-feed: клімат-контроль, сидіння водія з електроприводом, інформація для водія. | 10 |
| 25 | Живлення вимикача запалювання 30: Центральний електронний модуль: 50, S, X, 15; Airbag X; Реле X; Реле 15; Реле стартер. | 10 |
| 26 | Вентилятор системи кліматизації | 30 |
| 27 | Централізоване замикання; Електричні вікна; Модулі передніх дверей; Зовнішні дзеркала. | 15 |
| 28 | Електронний модуль – додаткове освітлення | 10 |
| 29 | Телефон | 10 |
| 30 | Габаритні вогні, лівий передній та лівий задній | 10 |
| 31 | Габаритні вогні, правий передній та правий задній, освітлення номерного знака | 10 |
| 32 | Центральний електронний модуль, освітлення косметичного дзеркала, сервокерування, загальне освітлення | 10 |
| 33 | Паливний насос | 15 |
| 34 | Скляний дах | 15 |
| 35 | Централізоване замикання, електричні вікна, зовнішнє ліве дзеркало | 25 |
| 36 | Централізоване замикання, електричні вікна, зовнішнє праве дзеркало | 25 |
| 37 | Електричні задні вікна | 30 |
| 38 | – | – |
Запобіжники у багажнику
| Nr | Опис | Ампераж [A] |
| 1 | Електронний модуль заднього;
Освітлення вантажного відсіку. |
10 |
| 2 | Задній протитуманний фар | 10 |
| 3 | Стоп-сигнал | 15 |
| 4 | Резервні вогні | 10 |
| 5 | Обігрівач заднього скла;
Реле 15I (аксесуари). |
5 |
| 6 | Відкриття багажника | 10 |
| 7 | Складні підголівники | 10 |
| 8 | Задні двері з централізованим замиканням;
Кришка паливного бака. |
15 |
| 9 | Причіп (30 рухів)
(додаткове обладнання) |
15 |
| 10 | CD-програвач;
CD ROM; VNA; Антена. |
10 |
| 11 | Електронний модуль, аксесуари | 15 |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | Причіп (живлення 15I) | 20 |
| 16 | Розетка 12V у багажнику
(аксесуари). |
15 |
| 17 | Модуль управління повнопривідною системою | 5 |
| 18 | – | – |
Volvo S60 I (2001) – схема запобіжника
Рік виробництва: 2001.
Запобіжник прикурювача (розетка живлення) у Volvo S60 (2001) – це запобіжник 13 у блоці запобіжників на панелі приладів.
Блок запобіжників у моторному відсіку
| Nr | Опис | Ампераж [A] |
| 1 | Аксесуари | 25 |
| 2 | Додаткові фари
(опція) |
20 |
| 3 | – | – |
| 4 | Лямбда-зонди тривіальної системи | 20 |
| 5 | Обігрівач картера масла;
Електромагнітні клапани. |
15 |
| 6 | Датчик маси повітря;
Модуль управління двигуном; Форсунки. |
15 |
| 7 | Модуль дросельної заслінки | 10 |
| 8 | Компресор кондиціонера;
Датчик положення педалі акселератора. |
10 |
| 9 | Сигналізація | 15 |
| 10 | – | – |
| 11 | Компресор кондиціонера;
Катушки запалювання; Електричний вентилятор. |
20 |
| 12 | Вимикач стоп-сигналів | 5 |
| 13 | Щітки склоочисника | 25 |
| 14 | ABS/DSTC | 30 |
| 15 | – | – |
| 16 | Омивач переднього скла;
Омивач фар (деякі моделі). |
15 |
| 17 | – | – |
| 18 | – | – |
| 19 | ABS/DSTC | 30 |
| 20 | – | – |
| 21 | – | – |
| 22 | Стартер | 25 |
| 23 | Модуль управління двигуном | 5 |
| 24 | – | – |
Блок запобіжників на краю панелі приладів
| Nr | Опис | Ампераж [A] |
| 1 | Лівий передній фар | 10 |
| 2 | Правий передній фар | 10 |
| 3 | Фари, габаритні вогні | 15 |
| 4 | Фари, дальнє світло | 20 |
| 5 | Сидіння водія з електроприводом. | 30 |
| 6 | Сидіння пасажира з електроприводом | 30 |
| 7 | Обігрів лівого переднього сидіння (опція) | 15 |
| 8 | Обігрів правого переднього сидіння (опція) | 15 |
| 9 | ABS | 5 |
| 10 | Лівий передній дальнє світло | 15 |
| 11 | Правий передній дальнє світло. | 15 |
| 12 | Щітки склоочисника фар (деякі моделі) | 15 |
| 13 | Розетка 12V | 20 |
| 14 | Електричне сидіння пасажира;
Передній ремінь безпеки. |
5 |
| 15 | Аудіо, VNS | 5 |
| 16 | Аудіо | 20 |
| 17 | Радіо підсилювач | 30 |
| 18 | Передні протитуманні фари | 5 |
| 19 | VNS | 10 |
| 20 | – | – |
| 21 | Автоматична трансмісія;
Блокування перемикання. |
10 |
| 22 | Поворотники | 20 |
| 23 | Модуль вимикача світла, модуль перемикача;
Функції кліматизації та комфорту; Діагностичний роз’єм; Модуль керма. |
5 |
| 24 | Розширення реле X-feed:
клімат-контроль, сидіння водія з електроприводом, інформація для водія. |
10 |
| 25 | Живлення вимикача запалювання 30:
Центральний електронний модуль: 50, S, X, 15 Airbag X, Реле X, Реле 15, Реле стартер |
10 |
| 26 | Вентилятор системи кліматизації | 30 |
| 27 | Централізоване замикання;
Електричні вікна; Модулі передніх дверей; Зовнішні дзеркала. |
15 |
| 28 | Електронний модуль – додаткове освітлення | 10 |
| 29 | Телефон | 10 |
| 30 | Габаритні вогні, лівий передній та лівий задній | 10 |
| 31 | Габаритні вогні;
Правий передній та правий задній; Освітлення номерного знака. |
10 |
| 32 | Центральний електронний модуль;
Освітлення косметичного дзеркала; Сервокерування; Загальне освітлення. |
10 |
| 33 | Паливний насос | 15 |
| 34 | Скляний дах | 15 |
| 35 | Централізоване замикання;
Електричні вікна; Зовнішнє ліве дзеркало. |
25 |
| 36 | Централізоване замикання;
Електричні вікна; Зовнішнє праве дзеркало. |
25 |
| 37 | Електричні задні вікна | 30 |
| 38 | – | – |
Запобіжники у багажнику
| Nr | Опис | Ампераж [A] |
| 1 | Електронний модуль заднього;
Освітлення вантажного відсіку. |
10 |
| 2 | Задній протитуманний фар | 10 |
| 3 | Стоп-сигнал | 15 |
| 4 | Резервні вогні | 10 |
| 5 | Обігрівач заднього скла;
Реле 15I (аксесуари). |
5 |
| 6 | Відкриття багажника | 10 |
| 7 | Складні підголівники | 10 |
| 8 | Задні двері з централізованим замиканням;
Кришка паливного бака. |
15 |
| 9 | Причіп (30 рухів)
(додаткове обладнання) |
15 |
| 10 | CD-програвач;
CD ROM; VNA; Антена. |
10 |
| 11 | Електронний модуль, аксесуари | 15 |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | Причіп (живлення 15I) | 20 |
| 16 | Розетка 12V у багажнику
(аксесуари). |
15 |
| 17 | Модуль управління повнопривідною системою | 5 |
| 18 | – | – |
Volvo S60 I (2002) – схема блоку запобіжників
Рік виробництва: 2002.
Запобіжник прикурювача (розетка живлення) у Volvo S60 (2002) – це запобіжник 13 у блоці запобіжників на панелі приладів.
Блок запобіжників у моторному відсіку
| Nr | Опис | Ампераж [A] |
| 1 | Аксесуари | 25 |
| 2 | Додаткові вогні (опція) | 20 |
| 3 | Вакуумний насос | 15 |
| 4 | Датчик кисню тривіальної системи | 20 |
| 5 | Обігрівач вентиляції картера, електромагнітні клапани | 10 |
| 6 | Датчик маси повітря, модуль управління двигуном, форсунки | 15 |
| 7 | Модуль дросельної заслінки | 10 |
| 8 | Компресор кондиціонера, датчик положення педалі акселератора, вентилятор E-box | 10 |
| 9 | Сигналізація | 15 |
| 10 | – | – |
| 11 | Компресор кондиціонера, катушки запалювання | 20 |
| 12 | Вимикач стоп-сигналів | 5 |
| 13 | Щітки склоочисника | 25 |
| 14 | ABS / DSTC | 30 |
| 15 | – | – |
| 16 | Омивач переднього скла, омивач фар (деякі моделі) | 15 |
| 17 | Правий передній фар | 10 |
| 18 | Лівий передній фар | 10 |
| 19 | ABS / DSTC | 30 |
| 20 | Дальнє світло – лівий | 15 |
| 21 | Дальнє світло – правий | 15 |
| 22 | Стартер | 35 |
| 23 | Модуль управління двигуном | 10 |
| 24 | – | 5 |
Блок запобіжників на краю панелі приладів
| Nr | Опис | Ампераж [A] |
| 1 | Лівий передній фар | 10 |
| 2 | Правий передній фар | 10 |
| 3 | Фари, габаритні вогні | 15 |
| 4 | Фари, дальнє світло | 20 |
| 5 | Сидіння водія з електроприводом. | 30 |
| 6 | Сидіння пасажира з електроприводом | 30 |
| 7 | Обігрів лівого переднього сидіння (опція) | 15 |
| 8 | Обігрів правого переднього сидіння (опція) | 15 |
| 9 | ABS | 5 |
| 10 | – | – |
| 11 | – | – |
| 12 | Щітки склоочисника фар (деякі моделі) | 15 |
| 13 | Розетка 12V | 20 |
| 14 | Електричне сидіння пасажира, передній ремінь безпеки | 5 |
| 15 | Аудіо, VNS | 5 |
| 16 | Аудіо | 20 |
| 17 | Радіо підсилювач | 30 |
| 18 | Передні протитуманні фари | 5 |
| 19 | VNS | 10 |
| 20 | Вимикач транспорту | 5 |
| 21 | Автоматична трансмісія, блокування перемикання | 10 |
| 22 | Поворотники | 20 |
| 23 | Модуль вимикача світла, модуль перемикача; Функції кліматизації та комфорту; Діагностичний роз’єм; Модуль керма. | 5 |
| 24 | Розширення реле X-feed: клімат-контроль, сидіння водія з електроприводом, інформація для водія. | 10 |
| 25 | Живлення вимикача запалювання 30: Центральний електронний модуль: 50, S, X, 15; Airbag X; Реле X; Реле 15; Реле стартер. | 10 |
| 26 | Вентилятор системи кліматизації | 30 |
| 27 | Централізоване замикання; Електричні вікна; Модулі передніх дверей; Зовнішні дзеркала. | 15 |
| 28 | Електронний модуль – додаткове освітлення | 10 |
| 29 | Телефон | 10 |
| 30 | Габаритні вогні, лівий передній та лівий задній | 10 |
| 31 | Габаритні вогні, правий передній та правий задній, освітлення номерного знака | 10 |
| 32 | Центральний електронний модуль, освітлення косметичного дзеркала, сервокерування, загальне освітлення | 10 |
| 33 | Паливний насос | 15 |
| 34 | Скляний дах | 15 |
| 35 | Централізоване замикання, електричні вікна, зовнішнє ліве дзеркало | 25 |
| 36 | Централізоване замикання, електричні вікна, зовнішнє праве дзеркало | 25 |
| 37 | Електричні задні вікна | 30 |
| 38 | – | – |
Запобіжники у багажнику
| Nr | Опис | Ампераж [A] |
| 1 | Електронний модуль заднього;
Освітлення вантажного відсіку. |
10 |
| 2 | Задній протитуманний фар | 10 |
| 3 | Стоп-сигнал | 15 |
| 4 | Резервні вогні | 10 |
| 5 | Обігрівач заднього скла;
Реле 15I (аксесуари). |
5 |
| 6 | Відкриття багажника | 10 |
| 7 | Складні підголівники | 10 |
| 8 | Задні двері з централізованим замиканням;
Кришка паливного бака. |
15 |
| 9 | Причіп (30 рухів)
(додаткове обладнання) |
15 |
| 10 | CD-програвач;
CD ROM; VNA; Антена. |
10 |
| 11 | Електронний модуль, аксесуари | 15 |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | Причіп (живлення 15I) | 20 |
| 16 | Розетка 12V у багажнику
(аксесуари). |
15 |
| 17 | Модуль управління повнопривідною системою | 5 |
| 18 | – | – |
Volvo S60 I (2002) – схема блоку запобіжників
Рік виробництва: 2002.
Запобіжник прикурювача (розетка живлення) у Volvo S60 (2002) – це запобіжник 13 у блоці запобіжників на панелі приладів.
Блок запобіжників у моторному відсіку
| Nr | Опис | Ампераж [A] |
| 1 | Аксесуари | 25 |
| 2 | Додаткові вогні (опція) | 20 |
| 3 | Вакуумний насос | 15 |
| 4 | Датчик кисню тривіальної системи | 20 |
| 5 | Обігрівач вентиляції картера, електромагнітні клапани | 10 |
| 6 | Датчик маси повітря, модуль управління двигуном, форсунки | 15 |
| 7 | Модуль дросельної заслінки | 10 |
| 8 | Компресор кондиціонера, датчик положення педалі акселератора, вентилятор E-box | 10 |
| 9 | Сигналізація | 15 |
| 10 | – | – |
| 11 | Компресор кондиціонера, катушки запалювання | 20 |
| 12 | Вимикач стоп-сигналів | 5 |
| 13 | Щітки склоочисника | 25 |
| 14 | ABS / DSTC | 30 |
| 15 | – | – |
| 16 | Омивач переднього скла, омивач фар (деякі моделі) | 15 |
| 17 | Правий передній фар | 10 |
| 18 | Лівий передній фар | 10 |
| 19 | ABS / DSTC | 30 |
| 20 | Дальнє світло – лівий | 15 |
| 21 | Дальнє світло – правий | 15 |
| 22 | Стартер | 35 |
| 23 | Модуль управління двигуном | 10 |
| 24 | – | 5 |
Блок запобіжників на краю панелі приладів
| Nr | Опис | Ампераж [A] |
| 1 | Лівий передній фар | 10 |
| 2 | Правий передній фар | 10 |
| 3 | Фари, габаритні вогні | 15 |
| 4 | Фари, дальнє світло | 20 |
| 5 | Сидіння водія з електроприводом. | 30 |
| 6 | Сидіння пасажира з електроприводом | 30 |
| 7 | Обігрів лівого переднього сидіння (опція) | 15 |
| 8 | Обігрів правого переднього сидіння (опція) | 15 |
| 9 | ABS | 5 |
| 10 | – | – |
| 11 | – | – |
| 12 | Щітки склоочисника фар (деякі моделі) | 15 |
| 13 | Розетка 12V | 20 |
| 14 | Електричне сидіння пасажира, передній ремінь безпеки | 5 |
| 15 | Аудіо, VNS | 5 |
| 16 | Аудіо | 20 |
| 17 | Радіо підсилювач | 30 |
| 18 | Передні протитуманні фари | 5 |
| 19 | VNS | 10 |
| 20 | Вимикач транспорту | 5 |
| 21 | Автоматична трансмісія, блокування перемикання | 10 |
| 22 | Поворотники | 20 |
| 23 | Модуль вимикача світла, модуль перемикача; Функції кліматизації та комфорту; Діагностичний роз’єм; Модуль керма. | 5 |
| 24 | Розширення реле X-feed: клімат-контроль, сидіння водія з електроприводом, інформація для водія. | 10 |
| 25 | Живлення вимикача запалювання 30: Центральний електронний модуль: 50, S, X, 15; Airbag X; Реле X; Реле 15; Реле стартер. | 10 |
| 26 | Вентилятор системи кліматизації | 30 |
| 27 | Централізоване замикання; Електричні вікна; Модулі передніх дверей; Зовнішні дзеркала. | 15 |
| 28 | Електронний модуль – додаткове освітлення | 10 |
| 29 | Телефон | 10 |
| 30 | Габаритні вогні, лівий передній та лівий задній | 10 |
| 31 | Габаритні вогні, правий передній та правий задній, освітлення номерного знака | 10 |
| 32 | Центральний електронний модуль, освітлення косметичного дзеркала, сервокерування, загальне освітлення | 10 |
| 33 | Паливний насос | 15 |
| 34 | Скляний дах | 15 |
| 35 | Централізоване замикання, електричні вікна, зовнішнє ліве дзеркало | 25 |
| 36 | Централізоване замикання, електричні вікна, зовнішнє праве дзеркало | 25 |
| 37 | Електричні задні вікна | 30 |
| 38 | – | – |
Запобіжники у багажнику
| Nr | Опис | Ампераж [A] |
| 1 | Електронний модуль заднього;
Освітлення вантажного відсіку. |
10 |
| 2 | Задній протитуманний фар | 10 |
| 3 | Стоп-сигнал | 15 |
| 4 | Резервні вогні | 10 |
| 5 | Обігрівач заднього скла;
Реле 15I (аксесуари). |
5 |
| 6 | Відкриття багажника | 10 |
| 7 | Складні підголівники | 10 |
| 8 | Задні двері з централізованим замиканням;
Кришка паливного бака. |
15 |
| 9 | Причіп (30 рухів)
(додаткове обладнання) |
15 |
| 10 | CD-програвач;
CD ROM; VNA; Антена. |
10 |
| 11 | Електронний модуль, аксесуари | 15 |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | Причіп (живлення 15I) | 20 |
| 16 | Розетка 12V у багажнику
(аксесуари). |
15 |
| 17 | Модуль управління повнопривідною системою | 5 |
| 18 | – | – |
