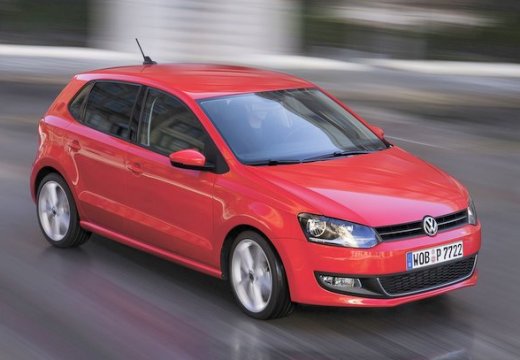

Volkswagen Polo 6R (2009-2017) – коробка запобіжників
У цій статті ви знайдете схеми блоку запобіжників Volkswagen Polo 6R (2009–2017), дізнаєтеся, де розташовані панелі запобіжників всередині автомобіля, та отримаєте детальну інформацію про призначення та розташування кожного запобіжника.
Volkswagen Polo 6R – схема запобіжників
Рік випуску: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Запобіжник прикурювача (розетка живлення) у Volkswagen Polo – це запобіжник №42 у блоці запобіжників на панелі приладів.
Панель приладів
Блок запобіжників знаходиться за кришкою під кермом.
Блок управління живленням на борту
Панель запобіжників/реле знаходиться зліва під панеллю приладів.
Головний блок запобіжників
Розташований у моторному відсіку на акумуляторі.
Панель приладів
Призначення запобіжників на панелі приладів
| Nr | Ампери [A] | Опис |
|---|---|---|
| F1 | 5A | Блок управління на панелі приладів;
Блок управління ABS; Блок управління електронікою для мобільного телефону. |
| F2 | 10 A | Комбінований вимикач на стовпі керма;
Блок управління живленням на борту; Двигун заднього склоочисника; Помпа для миття лобового і заднього скла. |
| F3 | 5A | Реле паливного насоса;
Блок управління двигуном; Реле живлення пального; Блок управління паливним насосом; Блок управління звуком матеріалу. |
| F4 | 2A | (2A) Комбінований вимикач |
| F5 | – | – |
| F6 | 5A | Модуль управління обладнанням |
| F7 | 5A | Регулятор кута фар;
Освітлення номерного знака зліва; Освітлення номерного знака справа; Контролер живлення на борту. |
| F8 | 10 A | Система управління двигуном |
| F9 | 5A/7,5A | Кнопка TCS та ESP;
Кнопка монітора тиску в шинах; Датчик кута повороту; Блок управління ABS; Кнопка системи старт/стоп; Діагностичний інтерфейс шини даних. |
| F10 | 5A | Вимикач системи контролю швидкості;
Вимикач комбінованого стовпа керма; Вимикач стоп-сигналів; Вимикач педалі зчеплення; Блок управління живленням на борту. |
| F11 | 5A/10A | Регулятор кута фар;
Двигун управління кута лівої фари; Двигун управління кута правої фари; Вимикач круїз-контролю; Контролер живлення на борту; Контролер поворотників і фар. |
| F12 | 5A | Вимикач регулювання зовнішніх дзеркал |
| F13 | 5A | Модуль управління трансмісією (TCM) |
| F14 | 5A | Модуль управління системою утримання (SRS) |
| F15 | 5A | Нагріті потоки води лобового скла |
| F 16 | 5A | Модуль управління паркувальним асистентом |
| F17 | – | – |
| F18 | 5A | Вимикач контакту вимикача заднього протитуманного світла;
Блок управління на панелі приладів; Лампочка лівого заднього протитуманного світла; Блок управління живленням на борту. |
| F19 | 5A | Модуль управління багатофункціональний |
| F20 | 5A | Датчик кута повороту;
Блок управління на панелі приладів; Реле живлення пального; Реле живлення напруги терміналу 30; Реле низької термічної потужності; Реле високої термічної потужності. |
| F21 | 10 A | Модуль управління багатофункціональний |
| F22 | 5A | Діагностичне з’єднання;
Блок управління Climatronic; Блок управління кондиціонером; Мобільний телефон; Контроль функціональної електроніки; Електромагнітний ключ; Запалювання. |
| F23 | 5A | Ручка перемикання передач;
Датчик дощу; Контролер живлення на борту; Контролер двигуна; Діагностичний інтерфейс шини даних. |
| F24 | 5A | Контролер живлення на борту;
Нагріте зовнішнє дзеркало з боку водія; Нагріте зовнішнє дзеркало з боку пасажира. |
| F25 | 5A | Датчик високого тиску;
Контролер обігрівача; Контролер вентилятора радіатора; Контролер системи кондиціонування; Контролер датчика причепа; Діагностичне з’єднання; Датчик вологості; Контролер вентилятора радіатора; Стабілізатор напруги; Стабілізатор напруги 2. |
| F26 | 7,5A | Датчик маси повітря;
Датчик рівня та температури олії; Контролер допомоги при керуванні; Обігрівач клапана вентиляції картера; Реле стартерного двигуна 1; Реле стартерного двигуна 2. |
| F27 | 7,5A | Габаритні вогні |
| F28 | 10 A | Система управління двигуном |
| F29 | 10 A | Система управління двигуном |
| F30 | 10 A | Система управління двигуном |
| F31 | 5A/10A | Система управління двигуном |
| F32 | 10A/15A/20A/30A | Система управління двигуном |
| F33 | 5A | Датчик положення зчеплення;
Вимикач стоп-сигналів. |
| F34 | 15A | Контролер на панелі приладів;
Лампочка лівих фар; Лампочка правих фар; Контролер живлення на борту; Контролер фар з розрядом зліва; Контролер фар з розрядом справа. |
| F35 | 15A/20A | Система управління двигуном |
| F36 | 7,5A | Лампочка правого фари |
| F37 | 25A | Модуль управління обігрівом сидіння |
| F38 | 30A | Модуль управління трансмісією (TCM) |
| F39 | 10A/15A | Лампочка правого фари ближнього світла |
| F40 | 30A | Модуль управління вентилятором кондиціонера/обігрівача |
| F41 | 10 A | Двигун заднього склоочисника |
| F42 | 15A | Розетка прикурювача 12 V |
| F43 | 15A | Модуль управління багатофункціональний |
| F44 | 5A | Система оповіщення |
| F45 | 15A | Аудіосистема |
| F46 | 20A | Лавалюки фар |
| F47 | 20A | Блок управління живленням на борту;
Двигун склоочисника лобового скла. |
| F48 | 25A | Модуль управління багатофункціональний |
| F49 | 15A/30A | Реле паливного насоса;
Реле живлення пального. |
| F50 | 25A | Модуль управління функцією дверей, водій |
| F51 | 25A | Модуль управління функцією дверей пасажира |
| F52 | 30A | Контролер лівих задніх дверей;
Контролер правих задніх дверей. |
| F53 | 30A | Модуль управління багатофункціональний |
| F54 | 15A | Передні протитуманні фари |
| F55 | 15A/20A | Система управління двигуном |
| F56 | 15A | Денні ходові вогні |
| F57 | 15A | Модуль управління багатофункціональний |
| F58 | 20A | Помпа вакууму гальмівного підсилювача |
| F59 | 10A/15A | Лампочка лівого фари ближнього світла |
| F60 | 15A | Аудіосистема |
Головний блок запобіжників
Призначення запобіжників у головному блоці запобіжників
| Nr | Ампери [A] | Опис |
|---|---|---|
| F1 | 150A/175A | Генератор |
| F2 | 30A | Модуль управління газовим паливом |
| F3 | 110A | |
| F4 | 50A | Модуль управління допомогою при керуванні |
| F5 | 40A | Модуль управління ABS |
| F6 | 40A | Модуль управління двигуном вентилятора охолодження |
| F7 | 50A | Свічки |
| F8 | 25A | Модуль управління ABS |
| F9 | 30A | Модуль управління двигуном вентилятора охолодження |
| F10 | 5A | Модуль управління двигуном вентилятора охолодження |
| F11 | 10 A | Модуль управління ABS |
| F12 | 5A | Модуль управління багатофункціональний |
| F13 | 30A | Модуль управління трансмісією (TCM) |
Блок управління живленням на борту
Блок управління живленням на борту
| Nr | Ампери [A] | Опис |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | Реле основних ланцюгів запалювання | |
| 4a | Реле ближнього світла | |
| 4b | Реле стартерного двигуна системи живлення | |
| 5 | Реле захисту ABS | |
| 6 | Бензин:
Реле паливного насоса (FP) |
|
| 7 | Реле блокування стартерного двигуна | |
| 8 | Реле допоміжних ланцюгів запалювання | |
| 9 | Реле помпи для миття фар | |
| 10 | Реле допоміжних ланцюгів запалювання (08.09) | |
| 11 | ||
| 12 | ||
| 13a | Реле двигуна стартерного двигуна | |
| 13b | Допоміжне реле обігрівача | |
| F1 | 30A | Модуль управління люка |
| F2 | 40A | Обігрівач рідини охолодження двигуна |
| F3 | 40A | Обігрівач рідини охолодження двигуна |
| F4 | 40A | Обігрівач рідини охолодження двигуна |
| F5 | 20A | Модуль управління причепом |
| F6 | 20A | Модуль управління причепом |
| F7 | 15A | Модуль управління причепом |
