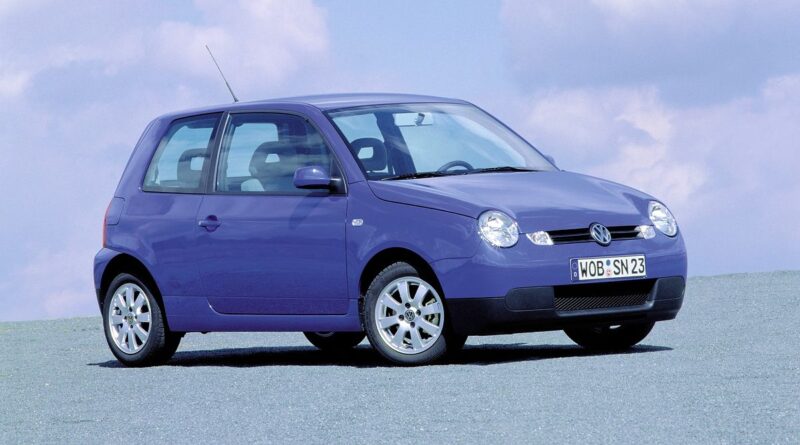

Volkswagen Lupo (1998-2005) – коробка запобіжників
У цій статті ви знайдете схеми блоку запобіжників Volkswagen Lupo (1998–2005), дізнаєтеся, де розташовані панелі запобіжників у автомобілі, а також отримаєте детальну інформацію про призначення та розташування кожного запобіжника.
Volkswagen Lupo (1998-2005) – схема запобіжника
Рік випуску: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Запобіжник прикурювача (розетка живлення) у VW Lupo – це запобіжник SB45 (передня розетка 12 V) у панелі запобіжників на приладовій панелі.
Панель запобіжників відсіку двигуна
Запобіжники знаходяться на акумуляторі.
| Nr | Ампер [A] | Опис |
|---|---|---|
| SB1 | 110 | Генератор |
| SB2 | 80 | Плата реле |
| SB3 | 50 | Свічки розжарювання двигуна |
| SB4 | 50 | Елементи обігрівача охолоджуючої рідини |
| 30 | Кондиціонер | |
| SB5 | 30 | Блок управління ABS |
| SB6 | 30 | Блок управління ABS |
| SB7 | 20 | Вентилятор радіатора |
| SB8 | 10 | Кондиціонер |
Панель запобіжників відсіку пасажирів
Панель запобіжників знаходиться за кришкою приладової панелі з боку водія.
| Nr | Ампер [A] | Опис |
|---|---|---|
| SB1 | 10 | Обігрів лямбда-зонда |
| SB2 | 5 | Підсвічування номерного знака |
| SB3 | 10 | Форсунки |
| SB4 | 5 | Ліві габаритні вогні |
| SB5 | 5 | Праві габаритні вогні |
| SB6 | 10 | Задній склоочисник |
| SB7 | 7.5 | Поворотники |
| SB8 | 5 | ABS і EDL |
| SB9 | 5 | Регулювання пучка світла |
| SB10 | 5 | Внутрішнє освітлення |
| SB11 | 5 | Живлення для самодіагностики |
| SB12 | 10 | Правий ближній світло |
| SB13 | 10 | Лівий ближній світло |
| SB14 | 10 | Система аварійного освітлення, сигналізація |
| SB15 | 10 | Стоп-сигнали |
| SB16 | 5 | Сигналізація бічних вогнів і радіо |
| SB17 | 10 | Блок управління Simos |
| 5 | Складане дзеркало | |
| SB18 | 5 | Обігрів дзеркала |
| SB19 | 15 | Двохтоновий клаксон;
Обігріті сопла склоочисників. |
| SB20 | 15 | Двохтоновий клаксон;
Обігріті сопла склоочисників. |
| 10 | CD-програвач;
Телефон |
|
| SB21 | 5 | Автоматична коробка передач |
| SB22 | 5 | Автоматична коробка передач |
| 15 | Клаксон ATA | |
| SB23 | 5 | Пуск інжектора |
| SB24 | 5 | Активація клапана інжектора;
Клапан дросельної заслінки; Реле свічок розжарювання двигуна. |
| 5 | Вимикач педалі зчеплення;
Блок управління системою прямого впорскування дизельного пального. |
|
| SB25 | 5 | Вимикач педалі зчеплення;
Блок управління системою прямого впорскування дизельного пального |
| 5 | Рычаг перемикання для автоматичної коробки передач | |
| SB26 | 5 | Рычаг перемикання для автоматичної коробки передач |
| 5 | Система рециркуляції повітря | |
| SB27 | 5 | Система рециркуляції повітря |
| 5 | Вставка для приладової панелі | |
| SB28 | 5 | Вставка для приладової панелі |
| 5 | Передавач спідометра;
Іммобілайзер. |
|
| SB29 | 5 | Передавач спідометра;
Іммобілайзер. |
| 7.5 | Задні вогні заднього ходу | |
| SB30 | 5 | Задні вогні заднього ходу |
| 5 | Клапан рециркуляції вихлопних газів;
Електромагнітний клапан активованого вугілля. |
|
| SB31 | 5 | Клапан рециркуляції вихлопних газів;
Електромагнітний клапан активованого вугілля. |
| 10 | Блок управління системою впорскування пального | |
| SB32 | 10 | Контролер відключення пального;
Контролер системи впорскування. |
| 5 | Блок управління системою впорскування пального | |
| SB33 | 10 | Автоматичний контролер коробки передач |
| SB34 | 10 | Трансформатор запалювання;
Передавач спідометра (для двигуна AHT). |
| SB35 | 25 | Скляний панорамний дах |
| SB36 | 15 | Контролер системи впорскування Simos |
| SB37 | 15 | Блок управління системою впорскування |
| SB38 | 15 | Електричні двері водія |
| 25 | Електричні двері водія | |
| SB39 | 15 | Паливний насос |
| 25 | Електричні вікна в дверях пасажирів | |
| SB40 | 15 | Централізоване замикання |
| 15 | Паливний насос | |
| SB41 | 15 | Радіо |
| 15 | Централізоване замикання | |
| SB42 | 15 | Задні протитуманні вогні |
| 15 | Радіо;
Навігація. |
|
| SB43 | 15 | Ліві ближні вогні |
| 15 | Передні та задні протитуманні вогні | |
| SB44 | 15 | Праві ближні вогні |
| 15 | Ліві ближні вогні | |
| SB45 | 15 | Прикурювач |
| 15 | Праві ближні вогні | |
| SB46 | 15 | Прикурювач |
| SB47 | 20 | Обігрів заднього скла |
| 20 | Сопла фар | |
| SB48 | 25 | Вентилятор свіжого повітря |
| 20 | Обігрів заднього скла | |
| SB49 | 25 | Електричні передні двері пасажира |
| 25 | Вентилятор свіжого повітря | |
| SB50 | 15 | Система склоочисників |
| SB51 | 15 | Обігрів сидіння |
Блок реле
Поруч з панеллю запобіжників
| Nr | Опис |
|---|---|
| 1 | Реле стартера (53) – тільки в автомобілях з автоматичною коробкою передач |
| 2 | Реле паливного насоса (167) – тільки в автомобілях з бензиновим двигуном |
| 7 | Блок управління відключенням пального (405) – тільки в автомобілях з подушками безпеки |
| 8 | Реле автоматичного миття / склоочисника (19) |
| 9 | Реле скидання для контакту X (100) |
| 1 | Реле стартера (53) – тільки в автомобілях з автоматичною коробкою передач |
| 2 | Реле паливного насоса -аварійне- (409) – тільки в автомобілях з бензиновим двигуном |
| 7 | Реле скидання для контакту X (100) |
| 8 | Реле автоматичного миття / склоочисника (19) |
| 9 | Блок управління відключенням пального (405) – тільки дизель і подушки безпеки |
Під панеллю реле
| Nr | Опис |
|---|---|
| 1 | Подушка безпеки |
| 2 | Передній правий поворотник;
Передні праві вогні. |
| 3 | Клаксон;
Передній склоочисник; Вимикач стоп-сигналів. |
| 4 | Генератор;
ABS; Стартовий двигун. |
| 5 | Ліві вогні;
Ліві поворотники; Самодіагностика; Регулювання пучка світла. |
| 6 | Автоматична коробка передач |
| 7 | Лампочка сигналізації генератора;
Напруга живлення блоку управління двигуном; Лампочка сигналізації тиску масла. |
| 9 | Вимикач сигналізації антиугону |
