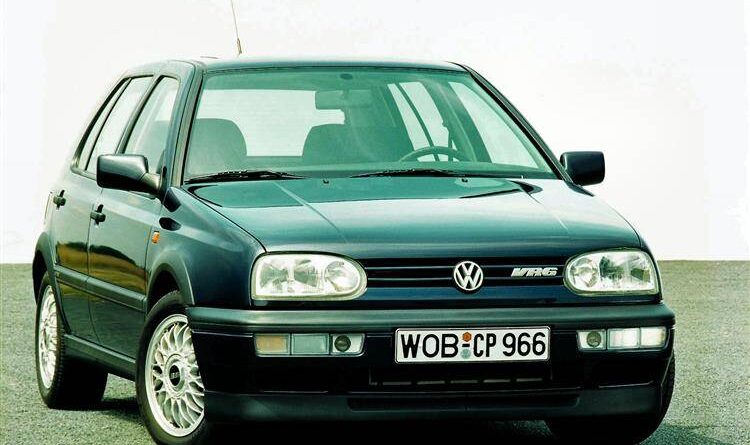

Volkswagen Golf III VR6 (1992-1997) – коробка запобіжників
У цій статті ви знайдете схеми блоку запобіжників Volkswagen Golf III VR6 (1992–1997), дізнаєтеся, де розташовані панелі запобіжників всередині автомобіля, і отримаєте детальну інформацію про призначення та розташування кожного запобіжника.
Volkswagen Golf III VR6 AAA – схема запобіжника
Рік випуску: 1992, 1993, 1994, 1995, 1996, 1997.
Запобіжник прикурювача (розетка живлення) у Volkswagen Golf III VR6 AAA – це запобіжник 21 у блоці запобіжників.
Схема запобіжників
(Зліва направо)
| Nr | Опис | Ампер [A] |
| 1 | Фари ближнього світла зліва;
Регулювання потужності фар зліва. |
10 |
| 2 | Фари ближнього світла справа;
Регулювання потужності головних фар справа. |
10 |
| 3 | Освітлення покажчиків та номерного знака | 10 |
| 4 | Передостанній склоочисник;
Скляний дах, що відкривається та нахиляється. |
15 |
| 5 | Передній склоочисник;
Омивач переднього та заднього скла; Обігрів; Форсунки омивача переднього скла. |
15 |
| 6 | Вентилятор;
Кондиціонер. |
30 |
| 7 | Задня та бічна ліхтарі – справа | 10 |
| 8 | Задня та бічна ліхтарі – зліва | 10 |
| 9 | Обігрів заднього скла;
Обігрів дзеркал. |
20 |
| 10 | Протитуманні фари;
Задня протитуманна фара. |
15 |
| 11 | Ліві фари дальнього світла;
Індикатор попередження дальнього світла. |
10 |
| 12 | Праві фари дальнього світла | 10 |
| 13 | Клаксон;
Вентилятор радіатора (вихід). |
10 |
| 14 | Фари заднього ходу;
Електричні зовнішні дзеркала; Обігріті сидіння; Електричні вікна; Круїз-контроль кондиціонера. |
15 |
| 15 | Електроніка двигуна;
Циркуляційний насос охолоджуючих рідин (шестициліндровий двигун). |
10 |
| 16 | Індикатори;
Освітлення відділення для речей; Освітлення відділення для касет. |
15 |
| 17 | Покажчики повороту | 10 |
| 18 | Електричний паливний насос;
Лямбда-зонд. |
20 |
| 19 | Вентилятор радіатора;
Кондиціонер. |
30 |
| 20 | Гальмівні фари;
Круїз-контроль. |
10 |
| 21 | Внутрішнє освітлення та багажника;
Годинник; Запальничка; Централізоване замикання; Багатофункціональний індикатор. |
15 |
| 22 | Радіо | 10 |
Додаткові запобіжники
(в окремих кріпленнях)
| Над реле | |
| Запобіжник реле двигуна ABS | 30 |
| Запобіжник головного реле ABS | 30 |
| Запобіжник для звичайного кондиціонера | 10 |
| Запобіжник вентилятора свіжого повітря в Climatronic | 30 |
| Запобіжник для Climatronic | 5 |
| Автоматичний запобіжник для електричних вікон | 20 |
| Фіксований причіп+ | 15 |
| У моторному відсіку на перегородці над гальмівною системою | |
| Свічка запалювання дизельного двигуна | 50 |
