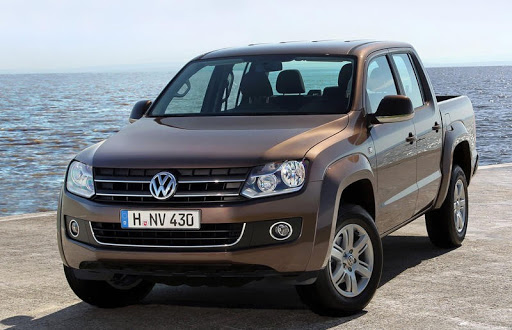

Volkswagen Amarok (2009-2016) – коробка запобіжників
У цій статті ви знайдете схеми блоку запобіжників Volkswagen Amarok (2009–2016), дізнаєтеся, де розташовані панелі запобіжників всередині автомобіля, а також отримаєте детальну інформацію про призначення та розташування кожного запобіжника.
Volkswagen Amarok (2009-2016) – схема блоку запобіжників
Рік виробництва: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Запобіжник прикурювача (розетка живлення) у Volkswagen Amarok – це запобіжник № 38 (розетка 12V), № 52 (електрична розетка), № 54 (розетка прикурювача) та № 59 (розетка 12V) у блоці запобіжників на панелі приладів.
Підтримка запобіжника C
| Номер | – | Ампераж [A] | Опис |
| 1 | Запобіжник 1 на підтримці запобіжника C -SC1- | 10 | Блок управління ABS -J104-;
Кнопка TCS та ESP -E256-; Кнопка програми водіння -E598-. |
| 2 | Запобіжник 2 на підтримці запобіжника C -SC2- | 10 | Електронний блок управління колонки керма -J527- |
| 3 | Запобіжник 3 на підтримці запобіжника C -SC3- | 10 | Вимикач заднього ходу -F41- |
| 4 | Запобіжник 4 на підтримці запобіжника C -SC4- | 15 | Блок управління живленням -J519- |
| 5 | Запобіжник 5 на підтримці запобіжника C – SC5- | 5 | Датчик маси повітря -G70- |
| 6 | Запобіжник 6 на підтримці запобіжника C -SC6- | 5 | Блок управління детектором причепа -J345- |
| 7 | Запобіжник 7 на підтримці запобіжника C -SC7- | 5 | Інтерфейс для зовнішнього використання |
| 8 | Запобіжник 8 на підтримці запобіжника C -SC8- | 10 | Електронний блок запалювання -D9- |
| 9 | Запобіжник 9 на підтримці запобіжника C -SC9- | 10 | Блок управління подушкою безпеки -J234-;
Індикатор відключення подушки безпеки для пасажира -K145-. |
| 10 | Запобіжник 10 на підтримці запобіжника C -SC10- | 5 | Блок управління двигуном -J623- |
| 11 | Запобіжник 11 на підтримці запобіжника C -SC11- | 15 | Блок управління блокуванням диференціала -J187- |
| 12 | Запобіжник 12 на підтримці запобіжника C – SC12- | 10 | Паливний насос 1 -V276- |
| 13 | Запобіжник 13 на підтримці запобіжника C -SC13 | 5 | Клапан випускного клапана -N220-;
Клапан перемикання радіатора вихлопних газів з рециркуляцією вихлопних газів -N345- |
| 14 | Запобіжник 14 на підтримці запобіжника C -SC14 | 15 | Насос циркуляції охолоджуючої рідини -V51- |
| 15 | Запобіжник 15 на підтримці запобіжника C -SC15- | 5 | Блок управління двигуном -J623- |
| 16 | Запобіжник 16 на підтримці запобіжника C -SC16- | 10 | Індикатор попередження заднього протитуманного світла -K13-;
Лампочка лівого заднього протитуманного світла -L46-; Лампочка правого заднього протитуманного світла -L47-. |
| 17 | Запобіжник 17 на підтримці запобіжника C – SC17- | 5 | Лампочка правого заднього світла -M2-;
Лампочка правого боку -M3-. |
| 18 | Запобіжник 18 на підтримці запобіжника C -SC18- | 5 | Лампочка зліва -M1-;
Лампочка зліва -M4-. |
| 19 | Запобіжник 19 на підтримці запобіжника C -SC19 | 15 | Блок управління живленням -J519- |
| 20 | Запобіжник 20 на підтримці запобіжника C -SC20- | 15 | Блок управління живленням -J519- |
| 21 | Запобіжник 21 на підтримці запобіжника C -SC21- | 5 | Блок управління живленням -J519- |
| 22 | Запобіжник 22 на підтримці запобіжника C -SC22- | – | Вільно |
| 23 | Запобіжник 23 на підтримці запобіжника C -SC23- | 15 | Блок управління двигуном -J623- |
| 24 | Запобіжник 24 на підтримці запобіжника C -SC24 | 10 | Сигнал тривоги -H12- |
| 25 | Запобіжник 25 на підтримці запобіжника C -SC25- | 10 | Елемент обігріву клапана випуску з піддона -N79- |
| 26 | Запобіжник 26 на підтримці запобіжника C -SC26 | 5 | Лампочка денного світла справа -L175- |
| 27 | Запобіжник 27 на підтримці запобіжника C -SC27- | 5 | Лампочка денного світла зліва -L174- |
| 28 | Запобіжник 28 на підтримці запобіжника C -SC28- | 15 | Освітлення номерного знака зліва -X4;
Освітлення номерного знака справа -X5-. |
| 29 | Запобіжник 29 на підтримці запобіжника C -SC29- | 10 | Двигун управління кутом лівої фари -V48- |
| 30 | Запобіжник 30 на підтримці запобіжника C -SC30- | 10 | Лампочка ближнього світла зліва -L125- |
| 31 | Запобіжник 31 на підтримці запобіжника C -Sc31- | – | Вільно |
| 32 | Запобіжник 32 на підтримці запобіжника C -SC32- | 10 | Лампочка ближнього світла справа -L126- |
| 33 | Запобіжник 33 на підтримці запобіжника C -SC33- | 5 | Вимикач регулювання дзеркала -E43- |
| 34 | Запобіжник 34 на підтримці запобіжника C -Sc34- | 15 | Вільно |
| 35 | Запобіжник 35 на підтримці запобіжника C -SC35- | 15 | Лямбда-зонд 1 перед каталізатором -GX10- |
| 36 | Запобіжник 36 на підтримці запобіжника C -Sc36- | 5 | Блок управління двигуном -J623- |
| 37 | Запобіжник 37 на підтримці запобіжника C -SC37- | – | Вільно |
| 38 | Запобіжник 38 на підтримці запобіжника C -SC38- | 15 | Розетка 12V -U5- |
| 39 | Запобіжник 39 на підтримці запобіжника C -SC39- | 25 | Блок управління детектором причепа -J345- |
| 40 | Запобіжник 40 на підтримці запобіжника C -SC40- | 25 | Блок управління детектором причепа -J345- |
| 41 | Запобіжник 41 на підтримці запобіжника C -SC41- | 25 | Блок управління детектором причепа -J345- |
| 42 | Запобіжник 42 на підтримці запобіжника C -SC42- | 15 | Діагностичний роз’єм -U31-;
Електронний контролер колонки керма -J527-; Вимикач тиску системи кондиціонування -F129-; Датчик якості повітря -G238-; Контролер блокування диференціала -J187-; Контролер блоку розподілу -J646-; Вставка панелі приладів -K-; Лампочка гальмування високого рівня -M25-; Вимикач гальмівних вогнів -F-; Дисплей -K40-. |
| 43 | Запобіжник 41 на підтримці запобіжника C – Sc43- | 25 | Блок управління живленням -J519- |
| 44 | Запобіжник 44 на підтримці запобіжника C -SC44- | 30 | Блок управління живленням -J519- |
| 45 | Запобіжник 45 на підтримці запобіжника C -SC45- | 15 | Діагностичний роз’єм -U31-;
Вставка панелі приладів -K-; Електронний контролер колонки керма -J527-; Контролер системи кондиціонування -J301-; Контролер Climatronic -J255-; Вимикач обігріву/потужності обігріву -E16-. |
| 46 | Запобіжник 46 на підтримці запобіжника C -SC46- | 25 | Блок управління стороною -J646- |
| 47 | Запобіжник 47 на підтримці запобіжника C -SC47- | 20 | Блок управління живленням |
| 48 | Запобіжник 48 на підтримці запобіжника C -SC48- | 20 | Контролер дверей водія -J386- |
| 49 | Запобіжник 49 на підтримці запобіжника C -SC49- | 20 | Блок управління передньою дверима пасажира -J387- |
| 50 | Запобіжник 50 на підтримці запобіжника C -SC50- | 20 | Контролер задньої лівої двері -J388- |
| 51 | Запобіжник 51 на підтримці запобіжника C -SC51- | 20 | Контролер задньої правої двері -J389- |
| 52 | -Запобіжник 52 на підтримці запобіжника C -SC52- | 15 | Електрична розетка -U- |
| 53 | Запобіжник 53 на підтримці запобіжника C -SC53- | 20 | Лампочка протитуманного світла зліва -L22- |
| 54 | Запобіжник 54 на підтримці запобіжника C -SC54- | 15 | Запальничка для сигарет -U1- |
| 55 | Запобіжник 55 на підтримці запобіжника C -SC55- | 15 | Двигун управління кутом правої фари -V49- |
| 56 | Запобіжник 56 на підтримці запобіжника C -SC56- | – | Вільно |
| 57 | Запобіжник 57 на підтримці запобіжника C -SC57- | 30 | Кнопка обігріву сидіння, зліва -E653-;
Кнопка обігріву сидіння, справа – E654-; Контролер обігріву сидіння -J882-. |
| 58 | Запобіжник 58 на підтримці запобіжника C -SC58- | – | Вільно |
| 59 | Запобіжник 59 на підтримці запобіжника C -SC59- | 20 | Розетка 12V -UX3- |
| 60 | Запобіжник 60 на підтримці запобіжника C -SC60- | 5 | Модуль детектора причепа -J345-;
Діагностичний роз’єм -U31-; Блок управління живленням -J519-. |
| 61 | Запобіжник 61 на підтримці запобіжника C -SC61- | 5 | Блок управління детектором причепа -J345-;
Діагностичний роз’єм -U31-; Блок управління бортовим живленням -J519-. |
| 62 | Запобіжник 62 на підтримці запобіжника C -SC62- | 20 | Допоміжний блок управління обігрівачем -J364-;
Циркуляційний насос -V55-. |
| 63 | Запобіжник 63 на підтримці запобіжника C -SC63- | 10 | Лампочка освітлення вантажного відсіку -M53- |
| 64 | Запобіжник 64 на підтримці запобіжника C -SC64- | 30 | Вимикач виходу обігрівача / тепла -E16-;
Блок управління Climatronic -J255-; Блок управління системою кондиціонування -J301-. |
| 65 | Запобіжник 65 на підтримці запобіжника C -SC65- | 15 | Блок управління двигуном -J623- |
| 66 | Запобіжник 66 на підтримці запобіжника C -SC66- | 30 | Блок управління живленням -J519- |
| 67 | Запобіжник 67 на підтримці запобіжника C -SC67- | 30 | Радіо -R-;
Блок управління з дисплеєм для радіосистеми та навігації -J503-. |
| 68 | Запобіжник 68 на підтримці запобіжника C -SC68- | – | Вільно |
| 69 | Запобіжник 69 на підтримці запобіжника C -SC69- | 15 | Інтерфейс для зовнішнього використання |
| 70 | Запобіжник 70 на підтримці запобіжника C -SC70- | 5 | Інтерфейс для зовнішнього використання |
| 71 | Запобіжник 71 на підтримці запобіжника C -SC71- | 25 | Інтерфейс для зовнішнього використання |
| 72 | Запобіжник 72 на підтримці запобіжника C -SC72- | 10 | Інтерфейс для зовнішнього використання |
Підтримка запобіжника A -SA-
| Номер | – | Ампераж [A] | Опис |
| 1 | Запобіжник 1 на підтримці запобіжника A -SA1- | 175 | Генератор -C- |
| 2 | Запобіжник 2 на підтримці запобіжника A -SA2- | 175 | Запобіжник 4 на підтримці запобіжника C -SC4-;
Запобіжник 8 на підтримці запобіжника C -SC8-; Запобіжник 11 на підтримці запобіжника C -SC11-; Запобіжник 15 на підтримці запобіжника C -SC15-; Підтримка запобіжника C -SC19 – SC24-; Запобіжник підтримки C -SC43 – SC51-; Підтримка запобіжника SC62 – SC64-; Підтримка запобіжника C -SC66 – SC67-. |
| 3 | Запобіжник 3 на підтримці запобіжника A -SA3- | 40 | Інтерфейс для зовнішнього використання |
| 4 | Запобіжник 4 на підтримці запобіжника A -SA4- | 80/110 | Вентилятор радіатора -V7- |
| 5 | Запобіжник 5 на підтримці запобіжника A -SA5- | 50 | Автоматичний блок управління часом запалювання J179- |
| 6 | Запобіжник 6 на підтримці запобіжника A -SA6- | 80 | Підтримка запобіжника C -SC39 – SC41- |
Підтримка запобіжника B -SB-
| Номер | – | Ампераж [A] | Опис |
| 1 | Запобіжник 1 на підтримці запобіжника B -SB1- | 30 | Блок управління ABS J104- |
| 2 | Запобіжник 2 на підтримці запобіжника B -SB2- | 30 | Реле паливного насоса -J17-;
Насос тиску паливної системи -G6-. |
| 3 | Запобіжник 3 на підтримці запобіжника B -SB3- | 10 | Блок управління ABS -J104- |
| 4 | Запобіжник 4 на підтримці запобіжника B -SB4- | 5 | Блок управління живленням -J519- |
| 5 | Запобіжник 5 на підтримці запобіжника B -SB5- | – | Вільно |
| 6 | Запобіжник 6 на підтримці запобіжника B -SB6- | – | Вільно |
Реле
| Номер | Опис |
| 1 | Допоміжне реле обігрівача охолоджуючої рідини -J493- |
| 2 | Вільно |
| 3 | Вільно |
| 4 | Вільно |
| 5 | Вільно |
| 6 | Реле живлення 2 -J710- (53) |
| 7 | Реле живлення терміналу 15 -J329- (100) |
| 8 | Реле насоса охолоджуючої рідини -J235- |
| 9 | Вільно |
| 10 | Вільно |
| 11 | Вільно |
| 12 | Реле живлення 1 -J701- (53) |
| 13 | Реле стартерного двигуна -J53- (53) |
| 14 | Реле паливного насоса -J17- (404) |
| Реле живлення терміналу 30 -J317- (404) | |
| 15 | Реле живлення -J16- (100) |
| 16 | Реле скидання терміналу 58b -J374- (449) |
| 20 | Головне реле -J271- (643) |
