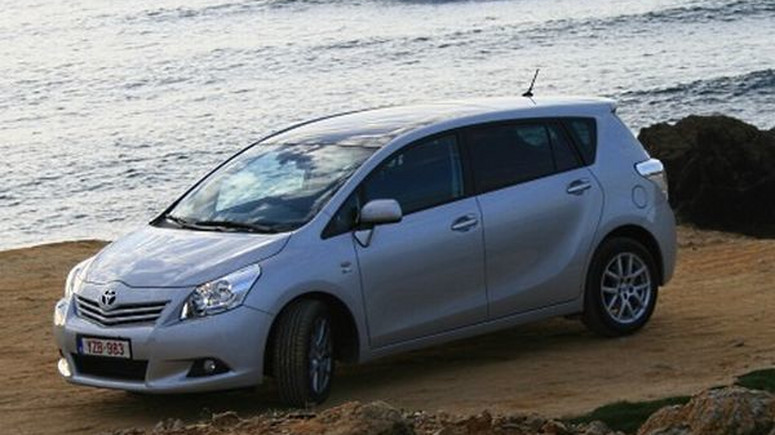

Toyota Verso (2009-2011) – коробка запобіжників
У цій статті ви знайдете схеми блоку запобіжників Toyota Verso (2009–2011), інформацію про розташування панелей запобіжників всередині автомобіля та призначення кожного запобіжника (схема запобіжників).
Toyota Verso (2009-2011) – схема блоку запобіжників
Рік випуску: 2009, 2010, 2011.
Запобіжник прикурювача (розетка живлення) у Toyota Verso (2009-2011) – це запобіжник 2 і 7 у блоці запобіжників на панелі приладів (тип A).
Блок запобіжників у відсіку двигуна
| № | Ампер [A] | Опис | |
| 1 | H-LP CLN | 30 | Продукт для очищення фар |
| 2 | RDI FAN | 40 | Електричний вентилятор охолодження |
| 3 | CDS FAN | 30 | Електричний вентилятор охолодження * 1 |
| 4 | ABS NO.1 | 50 | Система антиблокування, VSC + |
| 5 | HTR | 50 | Система кондиціонування |
| 6 | ALT | 120 * 2 | Система зарядки, RDI FAN, CDS FAN,
H-LP CLN, FUEL OPN, ABS NO.1, ABS NO.2, FR DEICER, HTR, STV HTR, PWR OUTLET, HTR SUB NO.1, HTR SUB NO.2, HTR SUB NO.3, ECU-IG NO.2, HTR-IG, WIPER, RR WIPER, WASHER, ECU-IG NO.1, ECU-IG NO.3, SEAT HTR, AM1, DOOR, STOP, FR DOOR, POWER, RR DOOR, RL DOOR, OBD, ACC-B, RR FOG, FR FOG, DEF, TAIL, PANEL. |
| 140 * 1 | |||
| 7 | EPS | 80 | Електричне кермове управління |
| 8 | GLOW*1 | 80 | Система попереднього прогріву двигуна |
| 9 | P-SYSTEM * 2 | 30 | Система VALVEMATIC |
| 10 | P/I | 50 | EFI MAIN, HORN, IG2, EDU |
| 11 | H-LP MAIN | 50 | H-LP LH LO, H-LP RH LO,
H-LP LH HI, H-LP RH HI. |
| 12 | E-PKB | 30 | Відсутність кола |
| 13 | SPARE | 10 | Резервний запобіжник |
| 14 | SPARE | 30 | Резервний запобіжник |
| 15 | SPARE | 20 | Резервний запобіжник |
| 16 | AMP | 30 | Відсутність кола |
| 17 | DOOR NO.2 | 25 | Основний блок ECU |
| 18 | ECU-B2 | 10 | Інтелектуальна система доступу та запуску;
Система кондиціонування; Електричні вікна. |
| 19 | ECU-B | 10 | Одометри та вимірювачі;
Основний блок ECU; Датчик повороту; Система подвійного замикання; Пульт дистанційного керування; Інтелектуальна система доступу та запуску. |
| 20 | RAD NO.1 | 15 | Аудіосистема |
| 21 | DOME | 10 | Освітлення багажника;
Вогні у дзеркалі; Світло кнопки запуску; Освітлення стелі передніх дверей; Особисте, внутрішнє освітлення; Особисте освітлення; Освітлення ніг. |
| 22 | AM2 NO.2 | 7,5 | Система запуску |
| 23 | ALT-S | 7,5 | Відсутність кола |
| 24 | TURN-HAZ | 10 | Поворотники;
Аварійні вогні. |
| 25 | ETCS * 2 | 10 | Електронна система контролю дросельної заслінки |
| 26 | AM2 | 30 | Система запуску |
| 27 | A / F * 1 | 20 | Система вихлопу |
| 28 | STRG LOCK | 20 | Система блокування керма |
| 29 | IGT / INJ * 2 | 15 | Система багатоточкової ін’єкції;
Система послідовної багатоточкової ін’єкції; Система запалювання |
| 30 | EDU * 1 | 20 | Система багатоточкової ін’єкції;
Система послідовної багатоточкової ін’єкції. |
| 31 | EFI MAIN | 20 * 2 | Система багатоточкової ін’єкції;
Система послідовної багатоточкової ін’єкції; Автоматична трансмісія * 3; EFI № 1, EFI № 2, EFI № 3 * 3. |
| 30 * 1 | |||
| 32 | HORN | 15 | Сигнал |
| 33 | IG2 | 15 | IGN, METER |
| 34 | HTR SUB NO.1 | 30 | Система кондиціонування |
| 35 | HTR SUB NO.2 | 30 | Система кондиціонування |
| 36 | HTR SUB NO.3 | 30 | Система кондиціонування |
| 37 | FOTEL PWR LH | 30 | Відсутність кола |
| 38 | PWR OUTLET | 15 | Розетка живлення |
| 39 | PSB | 30 | Відсутність кола |
| 40 | FUEL OPN | 10 | Відсутність кола |
| 41 | FR DEICER | 20 | Відсутність кола |
| 42 | ABS NO.2 | 30 | Система антиблокування;
VSC +. |
| 43 | STV HTR * 1 | 25 | Електричний обігрівач |
| 44 | EFI NO.3 * 3 | 7,5 | Автоматична трансмісія |
| 45 | IG2 nr 2 | 7,5 | Система запуску |
| 46 | EFI NO.2 | 10 | Система впуску;
Датчик витрати повітря; Система вихлопу. |
| 47 | EFI NO.1 | 10 | Система багатоточкової ін’єкції;
Система послідовної багатоточкової ін’єкції; Датчик витрати повітря; Система вихлопу * 1. |
| 48 | H-LP RH HI | 10 | Правий фар (дальнє світло) |
| 49 | H-LP LH HI | 10 | Лівий фар (дальнє світло) |
| 50 | H-LP RH LO | 15 * 4 | Праві ксенонові фари (ближнє світло) |
| 10 * 5 | Правий фар (ближнє світло) | ||
| 51 | H-LP LH LO | 15 * 4 | Ліві ксенонові фари (ближнє світло) |
| 10 * 5 | Лівий фар (ближнє світло) | ||
* 1: Транспортні засоби з дизельним двигуном
* 2: Транспортні засоби з бензиновим двигуном
* 3: Транспортні засоби з дизельним двигуном та автоматичною трансмісією
* 4: Транспортні засоби з ксеноновими фарами
* 5: Транспортні засоби з галогеновими фарами
Блок запобіжників під панеллю приладів (тип A)
| № | Ампер [A] | Опис | |
| 1 | TAIL | 10 | Передні габаритні вогні;
Задні вогні; Освітлення номерного знака; Заднє світло; Передні протитуманні вогні; Ручне регулювання орієнтації фар; Вогні приладів. |
| 2 | PANEL | 7,5 | Вимикач кондиціонера;
Аудіосистема; Додаткове освітлення важеля перемикання Multidrive або автоматичної трансмісії; Додаткове освітлення блоку; Ручна система активації та деактивації подушок безпеки; Аварійні вогні; Прикурювач; Вимикач очищення фар; Кнопка регулювання фар; Вимикач керма; Вимикач VSC OFF; Вимикач обігріву сидінь; Вимикач “SPORT”; Контролер датчика допомоги при паркуванні Toyota; Вимикач датчика допомоги при паркуванні Toyota. |
| 3 | ECU-IG NO.3 | 10 | Панорамний дах;
Внутрішнє дзеркало заднього виду з функцією автоматичного затемнення; Інтелектуальна система доступу та запуску; Аудіосистема. |
| 4 | FR DOOR | 20 | Електричні вікна (бік пасажира) |
| 5 | RL DOOR | 20 | Електричні вікна (заднє ліве) |
| 6 | RR DOOR | 20 | Електричні вікна (заднє праве) |
| 7 | CIG | 15 | Прикурювач |
| 8 | ACC | 7,5 | Система блокування трансмісії;
Аудіосистема; Основний блок ECU; Розетка живлення. |
| 9 | MIR HTR | 10 | Обігрівачі дзеркала заднього виду |
| 10 | RR FOG | 7,5 | Заднє протитуманне світло |
| 11 | IGN | 7,5 | Система блокування керма;
Система подушок безпеки SRS; Система багатоточкової ін’єкції; Система послідовної багатоточкової ін’єкції; Автоматична трансмісія * 1; Система запуску. |
| 12 | METER | 7,5 | Одометри та вимірювачі |
| 13 | SEAT HTR*2 | 15 | Обігрівачі для сидінь |
| 14 | HTR-IG | 10 | Система кондиціонування |
| 15 | WIPER | 25 | Щітки склоочисника;
Щітки з датчиком дощу |
| 16 | RR WIPER | 15 | Щітка заднього скла |
| 17 | WASHER | 15 | Омивач скла переднього;
Омивач скла заднього. |
| 18 | ECU-IG NO.1 | 10 | Основний блок ECU;
Електричні вентилятори охолодження; Система блокування трансмісії; Система антиблокування; Датчик повороту; VSC +; Очищення фар; Вимикач SEQUENTIAL; Автоматична система регулювання фар; Електричне кермове управління. |
| 19 | ECU-IG NO.2 | 10 | Аварійні вогні;
Система зарядки; Аварійні вогні; Обігрівач заднього скла; Світло попередження для ременя безпеки переднього пасажира; Індикатор “AIRBAG ПАСАЖИРА”; Система кондиціонування; Індикатор датчика допомоги при паркуванні Toyota; Вимикач датчика допомоги при паркуванні Toyota. |
| 20 | OBD | 7,5 | Система діагностики на борту |
| 21 | STOP | 10 | Гальмівні вогні;
Високе гальмівне світло; Система антиблокування; VSC +; Система блокування трансмісії; Система запуску. |
| 22 | SUNROOF | 20 | Панорамний дах |
| 23 | DOOR | 25 | Система електричного замикання |
| 24 | ACC-B | 25 | CIG, ACC |
| 25 | FR FOG | 15 | Передні протитуманні вогні |
| 26 | AM1 | 7,5 | Система запуску, ACC, CIG,
ECU-IG № 2, HTR-IG, WIPER, RR WIPER, WASHER, ECU-IG № 1, ECU-IG № 3. |
* 1: Транспортні засоби з дизельним двигуном та автоматичною трансмісією
* 2: Транспортні засоби з обігрівом сидінь
Блок запобіжників під панеллю приладів (тип B)
| № | Ампер [A] | Опис | |
| 1 | WIPER NO.2 | 7,5 | Система зарядки;
ECU системи допомоги водієві. |
| 2 | DEF | 30 | Обігрівач заднього скла;
MIR HTR. |
| 3 | POWER | 30 | Електричні вікна
(бік водія). |
