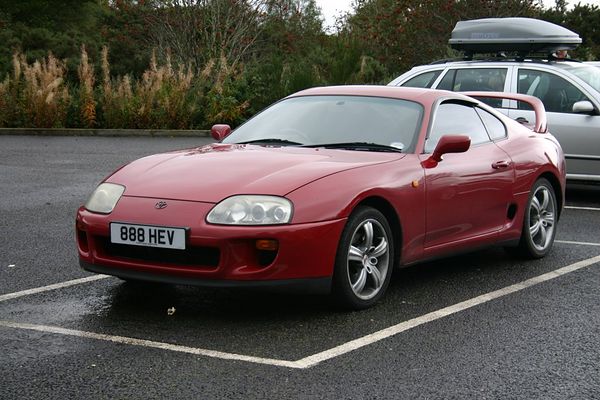

Toyota Supra IV (1992-2002) – коробка запобіжників
Toyota Supra IV (1992-1997) – схема блоку запобіжників
Рік виробництва: 1992, 1993, 1994, 1995, 1996, 1997.
Запобіжник прикурювача (розетка живлення) в Toyota Supra IV (1992-1997) – це запобіжник 10 у блоці запобіжників на панелі приладів.
Панель приладів
Двигун
Запобіжники (тип A)
| Запобіжник | Ампер [A] | Опис | |
| 1 | WIPER | 20 | Щітки та склоочисники лобового скла;
Щітка та склоочисник заднього скла. |
| 2 | HTR | 7,5 | Система кондиціонування |
| 3 | SEAT-HTR | 7,5 | Обігрівач сидіння |
| 4 | ST | 7,5 | Система запуску |
| 5 | IGN | 7,5 | Система зарядки;
Індикатор розряду; Система впорскування багатоточкова; Система впорскування багатоточкова послідовна; Система подушок безпеки SRS. |
| 6 | PANEL | 10 | Освітлення панелі приладів;
Контроль освітлення панелі приладів. |
| 7 | MIR-HTR | 10 | Обігрів дзеркал |
| 8 | TURN | 7,5 | Увімкнути сигнальні вогні |
| 9 | STOP | 15 | Гальмівні вогні;
Пристрій деактивації круїз-контролю. |
| 10 | CIG | 15 | Прикурювач;
Система кондиціонування; Система подушок безпеки SRS; Система сигналізації; Система контролю блокування трансмісії. |
| 11 | RAD NO.2 | 7,5 | Радіо;
Касетний програвач; Антена живлення. |
| 12 | TAIL | 10 | Задні вогні;
Вогні позиції; Передні контурні вогні; Задні контурні вогні; Вогні номерного знака. |
| 13 | ECU-IG | 10 | Система круїз-контролю;
Система антиблокування; Гідропідсилювач керма; Електрична антена; Система сигналізації; Система контролю блокування трансмісії; Система контролю тяги. |
| 14 | GAUGE | 10 | Індикатори та вимірювачі;
Індикатори нагадування про сервіс та сигнали тривоги (за винятком індикаторів розряду та відкритих дверей); Обігрівач заднього скла; Система зарядки; Круїз-контроль; Автоматична трансмісія з електронним управлінням; Система контролю тяги. |
| 15 | ECU-B | 10 | Кондиціонування;
Круїз-контроль; Система запобігання блокуванню коліс під час гальмування; Система подушок безпеки SRS; Система контролю тяги. |
| 16 | EFI NO.2 | 30 | Система багатоточкового впорскування;
Система послідовного багатоточкового впорскування. |
| 17 | EFI NO.1 | 30 | Система багатоточкового впорскування;
Система послідовного багатоточкового впорскування. |
| 18 | AM2 | 30 | Система запуску |
| 19 | FOG | 15 | Передні протитуманні вогні |
| 20 | HAZ-HORN | 15 | Аварійні вогні;
Клаксон. |
| 21 | TRAC | 7,5 | Система контролю тяги |
| 22 | ALT-S | 7,5 | Система зарядки |
| 23 | DOME | 7,5 | Внутрішнє освітлення;
Особисте освітлення; Додаткове освітлення дверей; Освітлення багажника; Індикатор вимикача запалювання; Індикатор відкритих дверей; Система сигналізації; Система денного світла. |
| 24 | RAD NO.1 | 20 | Касетний радіопрогравач |
| 25 | HEAD (RH) | 15 | Правий фар |
| 26 | HEAD (LH) | 15 | Лівий фар |
| 27 | HEAD (RH-LWR) | 15 | Правий фар (ближнє світло) |
| 28 | HEAD (LH-LWR) | 15 | Лівий фар (ближнє світло) |
| 29 | HEAD (RH-UPR) | 15 | Правий фар (дальнє світло) |
| 30 | HEAD (LH-UPR) | 15 | Лівий фар (дальнє світло) |
| 31 | DRL | 7,5 | Система денного світла |
| 32 | SPARE | 30 | Резервний запобіжник |
| 33 | SPARE | 7,5 | Резервний запобіжник |
| 34 | SPARE | 15 | Резервний запобіжник |
| 35 | OBD-II | 7,5 | Система бортової діагностики |
Запобіжники (тип B)
| Запобіжник | Ампер [A] | Опис | |
| 36 | DOOR | 30 | Електричне вікно;
Система закриття дверей; Система сигналізації. |
| 37 | DEFOG | 30 | Обігрівач заднього скла |
Запобіжники (тип C)
| Запобіжник | Ампер [A] | Опис | |
| 38 | ALT | 120 | Система зарядки |
| 39 | MAIN | 50 | Система запуску, фари |
| 40 | HTR | 50 | Система кондиціонування |
| 41 | FAN | 30 | Електричний вентилятор охолодження |
| 42 | ABS NO.1 | 60 | Система антиблокування;
Система контролю тяги. |
| 43 | AM1 | 50 | Електронна система запалювання,
распределитель запалювання. |
| 44 | AM1 | 60 | Електронна система запалювання,
распределитель запалювання. |
| 45 | POWER | 60 | Запобіжники “PANEL”, “STOP”, “TAIL”,
“ECU-B”, “DEFOG” та “DOOR” |
Toyota Supra IV (1998-2002) – схема блоку запобіжників
Рік виробництва: 1998, 1999, 2000, 2001, 2002.
Запобіжник прикурювача (розетка живлення) в Toyota Supra IV (1998-2002) – це запобіжник 24 у блоці запобіжників.
Запобіжники (тип A)
| Запобіжник | Ампер [A] | Опис | |
| 1 | EFI NO.2 | 30 | Багатоточкове впорскування пального;
Система послідовного багатоточкового впорскування пального. |
| 2 | EFI NO.1 | 30 | Багатоточкове впорскування пального;
Система послідовного багатоточкового впорскування пального. |
| 3 | AM2 | 30 | Система запуску |
| 4 | FOG | 15 | Передні протитуманні вогні |
| 5 | HAZ- HORN | 15 | Аварійні вогні;
Клаксон. |
| 6 | TRAC | 7,5 | Система контролю тяги |
| 7 | ETCS | 15 | Електронна система контролю тяги |
| 8 | ALT- S | 7,5 | Система зарядки |
| 9 | DOME | 7,5 | Внутрішнє освітлення;
Особисте освітлення; Додаткове освітлення дверей; Освітлення багажника; Лампа вимикача запалювання; Лампа індикатора відкритих дверей; Система сигналізації. |
| 10 | RAD NO.1 | 20 | Касетне радіо |
| 11 | HEAD (RH) | 15 | Правий фар |
| 12 | HEAD (LH) | 15 | Лівий фар |
| 13 | SPARE | 30 | Резервний запобіжник |
| 14 | SPARE | 7,5 | Резервний запобіжник |
| 15 | SPARE | 15 | Резервний запобіжник |
| 16 | WIPER | 20 | Щітки та склоочисники переднього скла;
Щітка та склоочисник заднього скла. |
| 17 | HTR | 7,5 | Система кондиціонування |
| 18 | ST | 7,5 | Система запуску |
| 19 | IGN | 7,5 | Система зарядки;
Лампа індикатора розряду; Багатоточкове впорскування пального; Система послідовного багатоточкового впорскування; Система подушок безпеки SRS. |
| 20 | PANEL | 10 | Освітлення панелі приладів;
Контроль освітлення панелі приладів. |
| 21 | MIR- HTR | 10 | Обігрівачі для дзеркал |
| 22 | TURN | 7,5 | Увімкнути сигнальні вогні |
| 23 | STOP | 15 | Гальмівні вогні;
Пристрій деактивації круїз-контролю. |
| 24 | CIG | 15 | Прикурювач;
Система кондиціонування; Система подушок безпеки SRS; Система сигналізації; Система контролю автоматичної трансмісії. |
| 25 | RAD NO.2 | 7,5 | Радіо;
Касетний рекордер; Антена живлення. |
| 26 | TAIL | 10 | Задні вогні;
Вогні позиції; Передні контурні вогні; Задні контурні вогні; Вогні номерного знака. |
| 27 | ECU-IG | 10 | Круїз-контроль;
Система запобігання блокуванню коліс під час гальмування; Гідропідсилювач керма; Електрична антена; Система сигналізації; Система контролю автоматичної трансмісії; Система контролю тяги. |
| 28 | GAUGE | 10 | Індикатори та вимірювачі;
Індикатори нагадування про сервіс та сигнали тривоги (за винятком індикаторів розряду та відкритих дверей); Обігрівач заднього скла; Система зарядки; Круїз-контроль; Автоматична трансмісія з електронним управлінням; Система контролю тяги. |
| 29 | ECU- B | 10 | Кондиціонування;
Круїз-контроль; Система запобігання блокуванню коліс під час гальмування; Система подушок безпеки SRS; Система контролю тяги. |
| 30 | OBD – II | 7,5 | Система бортової діагностики |
Запобіжники (тип B)
| Запобіжник | Ампер [A] | Опис | |
| 31 | DOOR | 30 | Електричне вікно;
Система закриття дверей; Система сигналізації. |
| 32 | DEFOG | 30 | Обігрівач заднього скла |
Запобіжники (тип C)
| Запобіжник | Ампер [A] | Опис | |
| 33 | ALT | 120 | Система зарядки |
| 34 | MAIN | 50 | Система запуску, фари |
| 35 | HTR | 50 | Система кондиціонування |
| 36 | FAN | 30 | Електричний вентилятор охолодження |
| 37 | ABS NO.1 | 60 | Система антиблокування;
Система контролю тяги. |
| 38 | AM1 | 50 | Електронна система запалювання,
распределитель запалювання. |
| 39 | POWER | 60 | Запобіжники “PANEL”, “STOP”, “TAIL”,
“ECU-B”, “DEFOG” та “DOOR”. |
