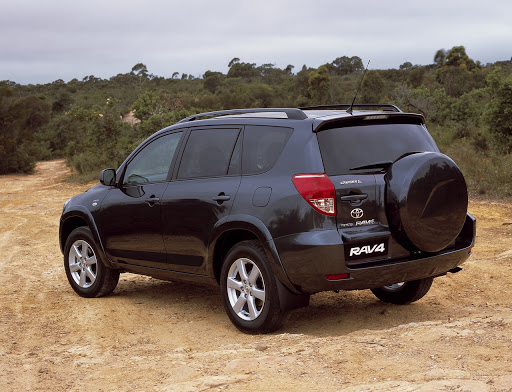

Toyota RAV4 XA30 e CA30 (2006-2012) – коробка запобіжників

Андрій Горбунов

У цій статті ви знайдете схеми блоку запобіжників Toyota RAV4 XA30 та CA30 (2006–2012), інформацію про розташування панелей запобіжників всередині автомобіля та призначення кожного запобіжника (схема запобіжників).

Toyota RAV4 XA30 та CA30 – схема блоку запобіжників

Рік випуску: 2006, 2007, 2008, 2009, 2010, 2011, 2012.

Запобіжники прикурювача (розетки живлення) у Toyota RAV4 – це запобіжники 23 (прикурювач), 24 (розетки живлення), 27 (розетки живлення), 12  у блоці запобіжників під панеллю приладів та запобіжник № 18 (розетка живлення 115 В) у блоці запобіжників під капотом № 1.

Ванна двигуна

Розташування

Опис

  1. Блок запобіжників та реле № 1
  2. 2AD-FHV, 2AD-FTV: Блок управління форсунками (EDU) (з грудня 2008)
  3. 2AD-FHV: Блок управління форсунками (EDU) (до грудня 2008)
  4. 2AD-FTV: Блок управління форсунками (EDU) (до грудня 2008)
  5. Valvematic
  6. Блок управління ABS
  7. Блок запобіжників та реле № 2
  8. Блок управління двигуном
  9. Блок управління трансмісією
  10. Блок управління вентилятором охолодження або блок управління лівим вентилятором охолодження
  11. Реле свічки запалювання
  12. Блок управління правим вентилятором охолодження
  13. Реле фар

Блок запобіжників та реле 1

Справа під капотом.

Опис

1 Не використовується
2 Не використовується
3 Не використовується
4 7,5A – Клімат-контроль;

Електричні вікна.
5 7,5A – Система зарядки
7,5A – аудіосистема (JBL)
6 20A – Система блокування керма (з системою відкриття та запуску без ключа)
7 Не використовується
8 DCC
9 20A – Аудіосистема
10 10A – Система дистанційного керування без проводів;

Гідропідсилювач;

Електроніка кузова;

Годинник;

Приладова панель;

Система без ключа;

Відкриття та запуск;

Централізоване замикання;

Аудіосистема;

Навігаційна система;

Приладобудування.
11 10A – Освітлення вимикача запалювання;

Освітлення кнопки запуску двигуна (з системою відкриття та запуску без ключа);

Освітлення вимикача “ENGINE START STOP” (з системою відкриття та запуску без ключа);

Внутрішнє освітлення;

Освітлення косметичного дзеркала;

Освітлення багажника;

Персональне освітлення;

Освітлення нижньої частини салону.
12 –
13 10A – Ліві ближні фари
14 10A – Праві ближні фари
15 10A – Ліві дальні фари
16 10A – Праві дальні фари
17 –
18 15A – Розетка (115V)
19 30A – Роз’єм для причепа
20 25A – Автономний обігрівач пасажирського відсіку
21 Не використовується
22 20A – Обігріта зона інших щіток переднього склоочисника
23 50A – Клімат-контроль
24 50A – Додатковий обігрівач
25 50A 840W: Додатковий обігрівач
30A 300W: Додатковий обігрівач
26 50A 840W: Додатковий обігрівач
30A 300W: Додатковий обігрівач
27 50A – Запобіжники: 13, 14, 15, 16.
28 Не використовується
29 30A – Вентилятор охолодження
50A – 2GR-FE з опцією гака: Вентилятор охолодження
30 30A – Вентилятор охолодження
50A – 2GR-FE з опцією гака: Вентилятор охолодження
31 30A – Очищення фар
R1 Вимикач світла, дальні фари
R2 Фари, ближні фари
R3 Денні ходові вогні (№ 4)
R4 Денні ходові вогні (№ 3)
R5 За винятком 2GR-FE: Вентилятор охолодження (№ 3)
R6 За винятком 2GR-FE: Вентилятор охолодження (№ 2)
R7 За винятком 2GR-FE: Вентилятор охолодження (№ 1)
R8 Не використовується
R9 Обігріта зона інших щіток переднього склоочисника
R10 Денні ходові вогні (№ 2)
R11 За винятком 2GR-FE: Додатковий обігрівач
R12 За винятком 2GR-FE: Додатковий обігрівач
2GR-FE: Вентилятор охолодження (№ 2)
R13 2GR-FE: Вентилятор охолодження (№ 1)
За винятком 2GR-FE: Додатковий обігрівач

Блок запобіжників та реле 2

Зліва від ванни двигуна.

Опис

1 30A – 3ZR-FAE: Valvematic
2 30A – Аудіосистема (JBL)
3 30A – Система запуску
4 15A – Система запуску двигуна;

Система впорскування пального з кількома точками;

Система впорскування пального з послідовними кількома точками.
5 10A – Сигналізація
6 10A – Система впорскування пального з кількома точками;

Система впорскування пального з послідовними кількома точками.
7 7,5A – Система запуску
8 –
9 10A Система впорскування пального з кількома точками;

Система впорскування пального з послідовними кількома точками.
10 10A – Система впорскування пального з кількома точками;

Система впорскування пального з послідовними кількома точками.
11 7,5A – A/T; з грудня 2008: Система впорскування пального з кількома точками;

Система впорскування пального з послідовними кількома точками
7,5A – Система запуску;

Система впорскування пального з кількома точками;

Система впорскування пального з послідовними кількома точками.
12 80A – Система обігріву
13 60A – Гідропідсилювач
14 80A – Запобіжники: 27, 4, 11, 10, 9.
15 120A ALT – Бензинові двигуни, автомобілі без опції гака:

Запобіжники: “ABS 1”, “ABS 2”, “RDI”, “CDS”, “HTR”, “HOWING”
140A ALT – Дизельні двигуни, автомобілі з опцією гака:

Запобіжники: “ABS 1”, “ABS 2”, “RDI”, “CDS”, “HTR”, “HOWING”
16 50A– Запобіжники: “EFl MAIN”, “HORN”, “A/F”, “EDU”
17 Не використовується
18 30A – Система запобігання блокуванню коліс під час гальмування (ABS);

Контроль тяги;

Асистент стабільності автомобіля;

Асистент спуску;

Асистент спуску.
19 50A  – ABS, система запобігання блокуванню коліс під час гальмування;

Система контролю тяги;

Асистент стабільності автомобіля;

Асистент спуску.
20 20A – Система впорскування пального з кількома точками;

Система впорскування пального з послідовними кількома точками;

Запобіжники: “EFI NR 1”, “EFI NR 2”, “EFI NR 3”.
21 10A – Клаксон
22 25A – Система впорскування пального з кількома точками;

Система впорскування пального з послідовними кількома точками.
23 20A – Бензин: система впорскування пального з кількома точками / система впорскування пального з послідовними кількома точками
20A – Дизель: система впорскування пального з кількома точками / система впорскування пального з послідовними кількома точками
15A – 3ZR-FAE: система впорскування пального з кількома точками / система впорскування пального з послідовними кількома точками
R1 Система стабільності автомобіля
R2 Не використовується
R3 Система стабільності автомобіля
R4 Запалювання (IG2)
R5 Система антиблокування
R6 Зчеплення компресора кондиціонера
R7 Паливний насос

Вантажний відсік

Розташування

Кермо зліва (LHD)

Кермо справа (RHD)

Опис

  1. LHD: Блок реле № 2
  2. Блок реле № 1
  3. Блок запобіжників / ECM кузова
  4. Підсилювач ключа транспондера
  5. Блок управління блокуванням керма
  6. Блок управління гідропідсилювачем
  7. Розподільний блок
  8. Розподільний блок
  9. Блок управління системою моніторингу тиску в шинах
  10. Реле стоп-сигналу
  11. Блок управління повнопривідною системою
  12. Автоматичне реле склоочисників
  13. Контролер блокування важеля перемикання
  14. Центральний блок управління подушками безпеки
  15. Підсилювач кондиціонера
  16. RHD: Реле стартерного двигуна (ST) (бензин, до грудня 2008: дизель з системою відкриття та запуску без ключа)
    Перемичка (до грудня 2008: дизельні двигуни без системи відкриття та запуску без ключа)
  17. RHD: Реле покажчиків повороту (аварійні вогні)
  18. RHD: Блок управління сигналізацією
  19. RHD: Блок управління з подвійним блокуванням

Блок запобіжників

На схемі позначений номер 3.

Знаходиться під панеллю приладів, зліва від керма.

Опис

1 Не використовується
2 15A – Обігрів сидінь
3 25A – Склоочисник скла
4 15A – Задній склоочисник
5 15A  – Омивач переднього скла;

Омивач заднього скла.
6 10A – Вентилятор охолодження;

ABS;

Система протипробуксовки;

Система контролю стабільності;

Система допомоги при підйомі;

Система допомоги при водінні вгору;

Система AWD з електронним розподілом крутного моменту;

Система клімат-контролю;

Електроніка кузова;

Скляний дах;

Дзеркало заднього виду з автоматичним затемненням;

Стоп-сигнали;

Габаритні вогні;

Обігріті щітки склоочисника;

Гідропідсилювач;

Відключення зчеплення;

Очищувач фар;

Обігрівач;

Годинник.
7 10A – Клімат-контроль;

Обігрів заднього скла.
8 7,5A – Діагностичний порт
9 10A – Стоп-сигнали;

Додаткове стоп-сигнал;

Блокування важеля перемикання;

Система впорскування пального з кількома точками;

Система впорскування пального з послідовними кількома точками;

ABS;

Система протипробуксовки;

Система контролю стабільності;

Система допомоги при підйомі;

Система контролю допомоги при спуску.
10 Не використовується
11 25A – Електроніка кузова;

Централізоване замикання.
12 25A – Запобіжники: “ACC”, “CIG”
13 7,5A 4WD – Повний привід з електронним розподілом крутного моменту
14 15A – Передні протитуманні фари
15 7,5A – Система запуску
16 10A – Бокове світло;

Освітлення номерного знака;

Передня протитуманна фара;

Задня протитуманна фара.
17 7,5A – Аудіосистема;

Освітлення панелі приладів;

Годинник.
18 10A – Задні фари, система зарядки
19 20A – Вікна (передні двері)
20 20A – Склопідйомник (задня ліва двері)
21 20A – Склопідйомник (задня права двері)
22 25A – Скляний дах
23 15A– Прикурювач
24 7,5A– Аудіосистема;

Електричні розетки;

Електричні дзеркала;

Блокування важеля перемикання;

Електроніка кузова;

Годинник.
25 Не використовується
26 10A – Обігріті дзеркала
27 15A – Розетка живлення
28 Не використовується
29 10A – Задня протитуманна фара
30 7,5A– Подушка безпеки;

Система впорскування пального з кількома точками;

Система впорскування пального з послідовними кількома точками;

Стоп-сигнали;

Габаритні вогні;

Система запуску.
31 7,5A – Приладова панель

Реле

Автоматичні вимикачі

  1.  30A – Електричні вікна
  2. 30A DEF – Обігрів заднього скла, запобіжник: “MIR HTR”
  3. 30A P / SEAT – Електричне сидіння

Реле

  • R1 – Запалювання (IG1)
  • R2 – Обігрівач (механічний кондиціонер) / Перемичка (автоматичний кондиціонер)
  • R3 – LHD: Показники повороту (аварійні вогні)

Блок реле

Знаходиться поруч з блоком запобіжників.

Опис

R1 Стартер (ST CUT)
R2 LHD: Стартер (ST) (бензин, до грудня 2008:

Дизель з системою відкриття та запуску без ключа)
LHD: Короткий стартер (до грудня 2008: дизельні двигуни без системи відкриття та запуску без ключа)
R3 Передня протитуманна фара
R4 Задня протитуманна фара
Розетка (115V)
R5 Допоміжне реле
R6 Розетка живлення

Додаткові елементи

Опис

  1. Розподільний блок
  2. Блок управління складаним дахом
  3. Антена та приймач для системи моніторингу тиску в шинах
  4. Приймач централізованого замикання
  5. Аудіопідсилювач
