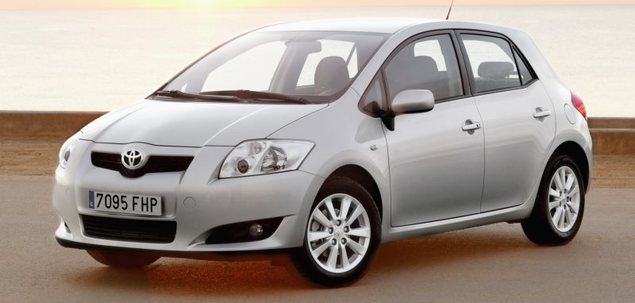

Toyota Auris (2007-2013) – коробка запобіжників

Андрій Горбунов

У цій статті ви знайдете схеми блоку запобіжників Toyota Auris (2007–2013), дізнаєтеся, де розташовані панелі запобіжників всередині автомобіля, а також отримаєте детальну інформацію про призначення та розташування кожного запобіжника.

Toyota Auris (2007-2013) – схема блоку запобіжників

Рік випуску: 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Запобіжник прикурювача (розетка живлення) у Toyota Auris – це запобіжник 23 у блоці запобіжників в салоні та 39 у моторному відсіку.

Моторний відсік з електронікою

Розташування

Опис

  1. Блок управління двигуном
  2. Головний запобіжник і блок реле
  3. Реле свічки запалювання
  4. Блок управління вентилятором охолодження
  5. LHD: Реле фар
  6. Блок управління форсунками (EDU)
  7. Блок реле
  8. Бензин: блок управління гальмами
  9. Дизель: блок управління гальмами

Блок запобіжників і реле під капотом

Розташований з лівого боку.

Тип 1

Опис

F1 30А – Склоочисники фар
F2 45A – Вентилятор охолодження
F3 30А – ABS і VSC
F4 50А – ABS і VSC
F5 50A – Кондиціонер
Реклама
F6 10А – Автоматична коробка передач;

Кондиціонер;

Система Smart Entry.
F7 10A – Приладова панель;

Електронний блок управління;

VSC;

Централізоване замикання;

Електросклопідйомники.
F8 15А – Аудіосистема
F9 10A – Внутрішнє освітлення;

Освітлення багажника;

Система Smart Entry.
F10 20А – Система блокування керма
F11 30A – Система запуску двигуна;

Система Smart Entry;

Система впорскування.
F12 10A – Система управління дросельною заслінкою
F13 10А – Поворотники та аварійні вогні
F14 7,5А – Система зарядки акумулятора
F15 7,5А – Блок управління електричними пристроями
F 16 50А – Фари
F17 50A – Система впорскування пального
F18 80А – Система попереднього прогріву двигуна (для дизельних двигунів)
F19 60A EPS – Електричне кермове управління
F20 120А – Система зарядки акумулятора
F21 15A – Система впорскування пального, система Smart Entry
F22 10А – Сигналізація;

Клаксон
F23 20A – Система впорскування пального
F24 Резерв
F25 Резерв
Реклама
F26 Резерв
F27 50A – Автоматична коробка передач
F28 30А – Кондиціонер
F29 30А – Кондиціонер
F30 30А – Кондиціонер
F31 10А – Правий фар (габарит)
F32 10А – Лівий фар (габарит)
F33 10А – Правий фар (дальнє світло)
F34 10А – Лівий фар (дальнє світло)
F35 10A – Система впорскування
F36 10A – Система впорскування
F37 7,5A – Система запуску;

Система Smart Entry.
38 Реле вентилятору охолодження
39 Реле вимикача фар
40 Реле автоматичної коробки передач
Реклама
41 Реле фар
Leggere  Toyota Yaris XP90 (2005-2013) - блок запобіжників

Тип 2

Опис

1 30A – Електричний вентилятор охолодження (y)
2 40A – Вентилятор(и) охолодження
3 30A – Система антиблокування, система контролю стабільності автомобіля
4 50A – Система антиблокування, система контролю стабільності автомобіля
5 50A – Кондиціонер
6 120А – Система зарядки, RDI FAN, CDS FAN, ABS NO. 1, ABS NO. 3, HTR, HTR SUB NO. 1, HTR SUB NO. 3, ACC, CIG, METER, IGN, ECU-IG NO. 2, HTR-IG, WIPER, WASHER, ECU-IG NO. 1, AM1, DOOR, STOP, FR DOOR, POWER, RR DOOR, RL DOOR, OBD, ACC-B, FR FOG, DEF, MIR HTR, TAIL, PANEL
7 60A EPS – Електричне кермове управління
8 80А – Свічки
9 50А P/I – EFI MAIN, IG2
10 50А – Фари
11 10A – Система контролю викидів
12 10A – Система впорскування з багатоточковим впорскуванням;

Система впорскування з багатоточковим впорскуванням.
13 10А – Правий фар (дальнє світло)
14 10А – Лівий фар (дальнє світло)
15 10А – Правий фар (габарит)
16 10А – Лівий фар (габарит)
17 10A – Електронна система управління дросельною заслінкою
18 10А – Поворотники;

Аварійні вогні,
19 7,5А – Система зарядки
20 7,5A – Система впорскування з багатоточковим впорскуванням;

Система впорскування з багатоточковим впорскуванням;

Система запуску.
21 30A – Система запуску
Реклама
22 20А – Система блокування керма
23 7,5А – Система запуску
24 10A – Система кондиціонування
25 10A – Основний ECU кузова;

Датчик і вимірювачі.

Пробіг.
26 15A – Аудіосистема
27 10A – Освітлення багажника;

Система розумного ключа.
28 30A – Аудіосистема
29 10А MAYDAY
30 10A – Запобіжник резерву
31 30A – Запобіжник резерву
32 20A – Запобіжник резерву
33 20A – система впорскування з багатоточковим впорскуванням;

Система впорскування з багатоточковим впорскуванням;

EFI NO. 1, EFI NR. 2
34 10A – Клаксон
35 15A – Система впорскування з багатоточковим впорскуванням;

Система впорскування з багатоточковим впорскуванням;

Система запуску;

IGN;

Пробіг.
36 7,5А – Стартер
37 30A – Обігрівач PTC
38 30A – Обігрівач PTC
39 15А – Розетка;

Прикурювач.
Leggere  Toyota Corolla E10 (1992-1997) - акумулятор

Додатковий блок реле

Схема

Призначення

R2 Допоміжний обігрівач (HTR SUB NO.1)
R3 Допоміжний обігрівач (HTR SUB NO.3)
R4 Допоміжний обігрівач (HTR SUB NO.2)

Салон

Схема розташування

Загальна схема блоків у салоні

Опис

  1. Блок управління кондиціонером
  2. Блок запобіжників / ECM кузова
  3. LHD: Блок управління кутом фар
  4. Блок управління блокуванням керма
  5. Блок управління електропідсилювачем керма
  6. Посилювач транспондера
  7. Блок реле № 1
  8. Блок реле № 2
  9. Розподільний блок
  10. Розподільний блок
  11. Реле склоочисників
  12. LHD : Блок управління коробкою передач (мультимодальний)
  13. Блок управління двигуном і коробкою передач
  14. Блок управління системою Start-Stop
  15. Блок управління мультимедійним інтерфейсом
  16. LHD: Контролер блокування важеля коробки передач
  17. Блок управління подушкою безпеки
  18. RHD: реле сигналу повороту

Блок запобіжників

Розташований у салоні під панеллю з лівого боку.

Правостороннє керування

Лівостороннє керування

Опис

1 7,5A – Система запуску;

Система впорскування з багатоточковим впорскуванням;

Система впорскування з багатоточковим впорскуванням;

Запобіжники: “CIG”, “ACC”.
2 15A – Передні протитуманні вогні
3  –
4 25A – Запобіжники: “CIG”, “ACC”
5 25А – Центральне замикання
6  –
7 10A – Гальмівні вогні;

Додаткове гальмівне світло;

ABS;

VSC;

ECM кузова;

Система впорскування з багатоточковим впорскуванням;

Система впорскування з багатоточковим впорскуванням;

Блок управління коробкою передач.
8 7,5A – Діагностичний порт
9 10A – Задні вогні заднього ходу;

Система зарядки;

Дзеркало заднього виду з автоматичним затемненням;

Монітор;

Скляний дах;

Обігрів заднього скла;

Кондиціонер;

Поворотники;

Аварійні вогні;

Індикатор ременя безпеки переднього пасажира;

Система старт-стоп;

Парковка.
Реклама
10 10A – без системи старт-стоп:

Автоматичне регулювання кута фар;

ECM кузова;

Електричне кермове управління;

Вентилятор(и) охолодження;

Блокування важеля коробки передач;

Датчик дощу;

ABS;

VSC;

Аудіосистема;

Навігація;

Система впорскування з багатоточковим впорскуванням;

Очищення фар;

Система розумного входу та запуску.
11 15A – Склоочисник
12  –
13 25A – Склоочисник;

Датчик дощу.
14 10A – Кондиціонер;

Обігрів заднього скла;

Обігрів під час стоянки.
15 15A – Обігрів сидінь
16 10A – Бокове освітлення;

Освітлення номерного знака;

Задні протитуманні вогні;

Передні протитуманні вогні;

Регулювання кута фар;

Система впорскування з багатоточковим впорскуванням;

Система впорскування з багатоточковим впорскуванням;

Освітлення приладової панелі.
17 7,5A – Вимикач світла;

Освітлення приладової панелі;

Освітлення бардачка;

Кнопки на кермі;

Блок управління кузовом.
18 10A – з системою старт-стоп:

Автоматичне регулювання кута фар;

ECM кузова;

Електричне кермове управління;

Вентилятор охолодження;

Блокування важеля коробки передач;

Датчик дощу;

ABS;

VSC;

Аудіосистема;

Навігація;

Система впорскування з багатоточковим впорскуванням;

Очищення фар;

Система розумного входу та запуску;

Система старт-стоп.
19 20A – Передні склопідйомники
20 20A – Склопідйомник лівого заднього скла
21 20A – Склопідйомник правого заднього скла
22 20A – Скляний дах
23 15А CIG – Прикурювач
24 7,5 A – Електричні дзеркала;

Аудіосистема;

Навігація;

Блокування важеля коробки передач;

ECM кузова;

Система розумного входу та запуску;

Система Start/Stop.
25
26 10A – Обігрів дзеркал;

Система впорскування з багатоточковим впорскуванням;

Система впорскування з багатоточковим впорскуванням.
27
28
29 7,5A – Задні протитуманні вогні
30 7,5 A – Блокування системи керма;

Подушка безпеки;

Модуль управління коробкою передач;

Система впорскування з багатоточковим впорскуванням;

Система впорскування з багатоточковим впорскуванням;

Система розумного входу та запуску;

Система Start-Stop.
31 7,5A – Набір покажчиків;

Система старт-стоп.
Leggere  Toyota RAV4 XA40 e CA40 (2013-2019) - коробка запобіжників

Реле

Опис

1 30A ECM кузова;

Електрика вікон.
2 30 / 40А Живлення реле покажчиків повороту;

Обігрів заднього скла;

Запобіжник: “MIR HTR”.
3 30A Обігрів сидінь
R1 Реле “IG1” – система запалювання
R2 Реле обігрівача
R3 Реле – вимикач покажчиків повороту
Реклама

Блок реле № 1

Опис

R1 Стартер (ST)
R2 Задні протитуманні вогні (RR FOG)
R3 Допоміжне реле (ACC)
R4 Допоміжне реле (ACC CUT)

Блок реле № 2

Опис

R1 Передні протитуманні вогні (FR FOG)
R2 Стартер (ST CUT)
R3 Панель (PANEL)
R4 Резерв
