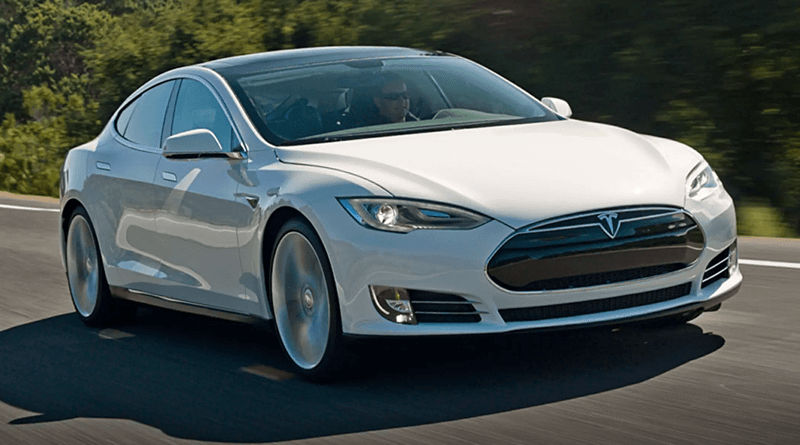

Tesla Model S (2014) (європейська версія) – коробка запобіжників
Tesla Model S (2014) – схема запобіжника (європейська версія)
Рік виробництва: 2014.
Коробка запобіжників 1
| Запобіжник | Ампер [A] | Опис |
| F1 | 5 | Датчик аксесуарів;
Радіо; USB-хаб. |
| F2 | 5 | Система регулювання фар
(тільки для автомобілів з пружинною підвіскою ЄС/Китай) |
| F3 | 5 | Лампи підсвічування;
Заднє дзеркало. |
| F4 | 30 | Обігрів зовнішніх задніх сидінь
(опція холод) |
| F5 | 15 | Обігрів сидіння (сидіння водія) |
| F6 | 20 | Основний аудіопідсилювач |
| F7 | 15 | Обігрів сидіння (переднє сидіння пасажира) |
| F8 | 20 | Високоякісний аудіопідсилювач |
| F9 | 25 | Склопідйомник |
| F10 | 5 | Пасивні ремені безпеки |
| F11 | 5 | Перемикачі на кермі |
| F12 | 5 | Датчик режиму водіння та швидкості відхилення
(контроль стабільності / тяги) |
| F13 | 15 | Паркувальний склоочисник |
| F14 | 5 | Інвертор тяги |
| F15 | 20 | Електронне стоянкове гальмо |
| F 16 | 5 | Датчики паркування / сліпої зони |
| F17 | 20 | Електронне стоянкове гальмо |
| F18 | 5 | Не використовується |
| F19 | 5 | Датчик HVAC в автомобілі |
| F20 | 5 | Логіка обігрівача повітря в кабіні |
| F21 | 15 | Помпа охолоджуючої рідини батареї 1 |
| F22 | 5 | Актуатори входу |
| F23 | 15 | Помпа охолоджуючої рідини в системі тяги |
| F24 | 5 | Клімат-контроль в кабіні |
| F25 | 15 | Помпа охолоджуючої рідини батареї 2 |
| F26 | – | Не використовується |
| F27 | 10 | Термоконтролер |
Коробка запобіжників 2
| Nr | Ампер [A] | Опис |
| F28 | 25 | Двигун склопідйомника (задній правий) |
| F29 | 10 | Потужність реле |
| F30 | 25 | Двигун склопідйомника (передній правий) |
| F31 | – | Не використовується |
| F32 | 10 | Контроль дверей (правий бік) |
| F33 | – | Не використовується |
| F34 | 30 | Обігрів центральних задніх сидінь;
Омивач / склоочисник; Розморожування (опція холод). |
| F35 | 15 | Джерело живлення 12V |
| F36 | 25 | Пневматична підвіска |
| F37 | 25 | Двигун склопідйомника (задній лівий) |
| F38 | 5 | Пам’ять сидіння водія |
| F39 | 25 | Двигун склопідйомника (передній лівий) |
| F40 | 5 | Ручки задніх дверей |
| F41 | 10 | Контроль дверей (лівий бік) |
| F42 | 30 | Електричний підйомник для вантажу |
| F43 | 5 | Датчик постійної потужності;
Перемикач гальма. |
| F44 | 5 | Зарядний пристрій (порт зарядки) |
| F45 | 20 | Пасивний вхід (клаксон) |
| F46 | 30 | Контролі кузова (група 2) |
| F47 | 5 | Освітлення відсіку для речей |
| F48 | 10 | Контролі кузова (група 1) |
| F49 | 5 | Приладова панель |
| F50 | 5 | Сирена;
Датчик вторгнення / нахилу (тільки Європа). |
| F51 | 20 | Сенсорний екран |
| F52 | 30 | Обігрів заднього скла |
| F53 | 5 | Система управління батареєю |
| F54 | – | Не використовується |
| F55 | 30 | Електричне сидіння переднє ліве |
| F56 | 30 | Електричне сидіння переднє праве |
| F57 | 25 | Вентилятор кабіни |
| F58 | – | Не використовується |
| F59 | – | Не використовується |
Коробка запобіжників 3
| Запобіжник | Ампер [A] | Опис |
| F71 | 40 | Вентилятор конденсатора (лівий) |
| F72 | 40 | Вентилятор конденсатора (правий) |
| F73 | 40 | Помпа вакууму |
| F74 | 20 | Рейка живлення 12V (кабіна) |
| F75 | 5 | Гідропідсилювач керма |
| F76 | 5 | ABS |
| F77 | 25 | Контроль стабільності |
| F78 | 20 | Фари – дальнє / ближнє світло |
| F79 | 30 | Світло – зовнішнє / внутрішнє |
Коробка запобіжників 4
| Запобіжник | Ампер [A] | Опис |
| F101 | 15 | Обігрів заднього сидіння лівого |
| F102 | 15 | Обігрів заднього сидіння правого |
| F103 | 5 | Контроль обігріву центрального заднього сидіння |
| F104 | 15 | Обігрів центральних задніх сидінь |
| F105 | 15 | Розморожувач склоочисника |
| F106 | – | Не використовується |
Коробка запобіжників 4 Якщо Model S обладнаний опцією холод, додаткова коробка запобіжників (4) розташована під облицювальною панеллю з боку водія.
