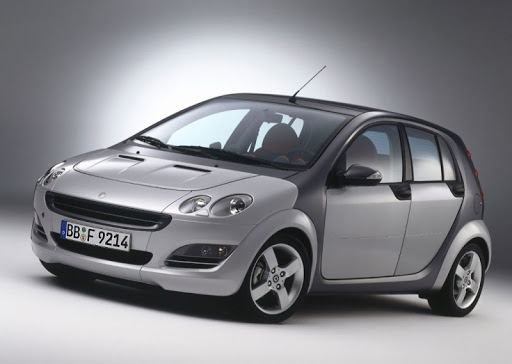

Smart Forfour W454 (2004-2006) – коробка запобіжників
Smart Forfour W454 (2004-2006) – схема блоку запобіжників
Рік виробництва: 2004, 2005, 2006.
Запобіжник прикурювача (розетка живлення) у Volvo C70 (2010-2013) – це запобіжник 16 у блоці запобіжників.
Блок запобіжників
| Nr | Опис | [A] |
| 1 | Внутрішнє освітлення Панель управління на верхній панелі управління Контролер SAM лівий Датчик дощу / датчик світла Група індикаторів Перемикач блок управління воріт |
10 |
| 2 | Контролер SAM лівий | 10 |
| 3 | Лівий передній фар і задній фар | 7,5 |
| 4 | Правий передній фар і задній фар | 7,5 |
| 5 | Передній склоочисник | 20 |
| 6 | Пусто | – |
| 7 | Обігрівається зовнішнє дзеркало | 7,5 |
| 8 | Правий передній фар | 10 |
| 9 | Лівий передній фар | 10 |
| 10 | Сигнал | 10 |
| 11 | Паливний насос | 15 |
| 12 | ДВИГУН 122.9, 134.9, 135.9:
Електронний контролер двигуна Реле двигуна Реле клапана дросельної заслінки |
20 |
| 13 | Коло розетки для причепа (13 контактів) 30 | 15 |
| 14 | Скляний дах, що зсувається | 20 |
| 15 | Двигун заднього склоочисника | 15 |
| 16 | Прикурювач | 15 |
| 17 | Задній протитуманний фар | 7,5 |
| 18 | Регулювання зовнішнього дзеркала | 7,5 |
| 19 | ДВИГУН 639.9: Контролер EDG |
15 |
| 20 | ДВИГУН 639.9: Контролер EDG Реле паливного насоса 2 Реле двигуна |
7,5 |
| 21 | Правий денний фар | 10 |
| 22 | Лівий денний фар, регулювання дальності фар | 10 |
| 23 | Протитуманний фар (до року моделі 04) | 15 |
| Протитуманний фар (з року моделі 05) | 10 | |
| 24 | Діагностичний роз’єм, центральний замок (до року моделі 04) | 15 |
| 25 | Коло розетки для причепа (13 контактів) 15 | 15 |
| 26 | Запалювання сигнальних вогнів | 15 |
| 27 | Радіо | 15 |
| 28 | Система сигналізації | 10 |
| 29 | Механічна коробка передач | 20 |
| 30 | Діагностичний роз’єм, центральний замок (з року моделі 05) | 15 |
| 31 | Гальмівні вогні Перемикач гальмівних вогнів (4 контакти) |
15 |
| 32 | Контролер і робочий AAC [KLA] | 7,5 |
| 33 | Контролер ESP
Контролер допомоги водінню Контролер систем безпеки |
7,5 |
| 34 | ДВИГУН 122.9, 134.9, 135.9: Іскрові котушки |
10 |
| 35 | Контролер EDG Реле паливного насоса 1 |
7,5 |
| 36 | Задні габаритні вогні | 7,5 |
| 37 | Обігрів заднього скла | 30 |
| 38 | Обігрів сидінь | 30 |
| 39 | ДВИГУН 639.9: Контролер EDG |
30 |
| 40 | Вентилятор обігрівача | 40 |
| 41 | Перемикач запалювання / запуску | 40 |
| 42 | Електричні вікна Помпа системи очищення фар |
40 |
| 43 | Двигун вентилятора охолоджуючої рідини двигуна | 40 |
| 44 | Електронний контролер модуля важеля перемикання (з трансмісією 717.474, 717.475) | 40 |
| Реле | ||
| A | Реле електричного вікна | |
| B | Реле сигналу | |
| C | Реле паливного насоса 2 | |
| D | Реле задніх протитуманних фар | |
| E | Реле стартеру | |
| F | Реле бензинового / дизельного двигуна | |
| G | Реле попереднього збудження | |
| H | Реле 1-го ступеня вентилятора | |
| I | Реле протитуманних фар | |
| J | Реле обігрівача | |
| K | Реле паливного насоса 1 | |
| L | Реле трансмісії | |
| M | Гак для причепа | |
| N | Вільно (резервне реле) | |
| O | Реле 2-го ступеня вентилятора | |
| P | Реле системи очищення фар | |
| Q | Реле обігріву заднього скла | |
| R | Обігрівач сидіння | |
| S | Реле габаритних вогнів | |
| T | Реле дальнього світла | |
| U | Реле дросельної заслінки (тільки з двигуном 134.910, 135.930 / 950) | |
