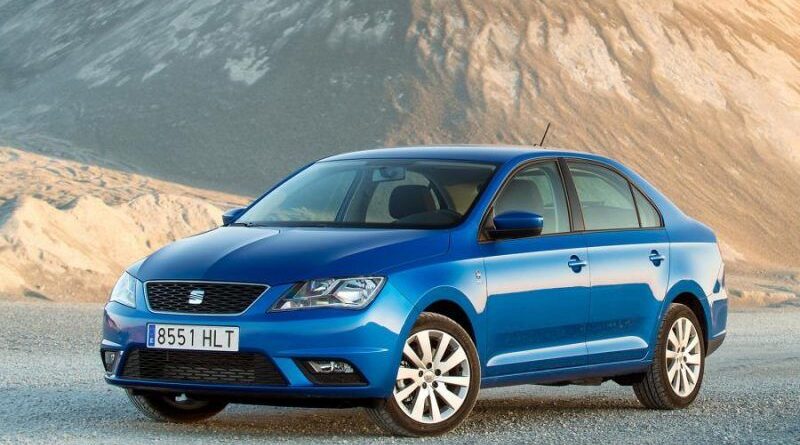

SEAT Toledo NH (2012-2019) – коробка запобіжників
У цій статті ви знайдете схеми блоку запобіжників SEAT Toledo (NH) 2012–2019, отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся призначення кожного запобіжника (схема запобіжників).
SEAT Toledo NH (2012-2019) – схема запобіжників
Рік виробництва: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Запобіжник прикурювача (розетка живлення) у SEAT Toledo – це запобіжник №47 (2012-2015) або №44 (2016-2019) у блоці запобіжників під панеллю приладів.
| Колір | Ампер [A] |
|---|---|
| Чорний | 1 |
| Фіолетовий | 3 |
| Світло-коричневий | 5 |
| Коричневий | 7,5 |
| Червоний | 10 |
| Синій | 15 |
| Жовтий | 20 |
| Білий або прозорий | 25 |
| Зелений | 30 |
| Помаранчевий | 40 |
Кабіна
Запобіжники розташовані на панелі приладів з боку водія за кришкою.
Двигун
Блок запобіжників знаходиться з правого боку двигуна.
2012, 2013, 2014, 2015
Панель приладів
Кермо зліва
Призначення запобіжників на панелі приладів (2012)
| № | Електричне обладнання |
|---|---|
| 1 | S – запалювання |
| 2 | Старт/Стоп |
| 3 | Панель приладів;
Контроль потоку фар; Телефон; Датчик рівня масла. |
| 4 | Блок управління ABS/ESC |
| 5 | Бензиновий двигун:
Круїз-контроль. |
| 6 | Лампа заднього ходу (механічна коробка передач) |
| 7 | Вимикач, блок управління двигуном, автоматична коробка передач |
| 8 | Вимикач гальма;
Вимикач зчеплення; Охолоджувальний вентилятор. |
| 9 | Панель управління обігрівом;
Контролер клімат-контролю; Паркувальна допомога; Електричний склопідйомник; Вентилятор радіатора; Форсунки переднього склоочисника. |
| 10 | DC-DC перетворювач |
| 11 | Контроль зовнішнього дзеркала |
| 12 | Блок управління причепом |
| 13 | Контролер автоматичної коробки передач;
Автоматичний селектор передач. |
| 14 | Контроль потоку фар |
| 15 | Пусто |
| 16 | Гідропідсилювач керма;
Датчик швидкості; Блок управління двигуном. |
| 17 | Радіо (START-STOP);
Денні ходові вогні |
| 18 | Обігрів дзеркал |
| 19 | Вхід запалювання |
| 20 | Блок управління двигуном;
Контролер паливного насоса; Паливний насос. |
| 21 | Лампа заднього ходу (автоматична коробка передач);
Протитуманні фари з функцією CORNER. |
| 22 | Панель управління обігрівом;
Контролер клімат-контролю; Телефон; Загальна панель приладів; Датчик кута повороту; Багатофункціональне кермо; Блокування ключа автоматичної коробки передач. |
| 23 | Внутрішнє освітлення;
Освітлення бардачка та багажника; Бокові вогні. |
| 24 | Центральний блок управління автомобілем |
| 25 | Пусто |
| 26 | Склоочисник заднього вікна |
| 27 | Пусто |
| 28 | Бензиновий двигун:
Клапан AKF; Обігрів. |
| 29 | Впорскування;
Паливний насос охолоджуючої рідини. |
| 30 | Паливний насос;
Запалювання; Круїз-контроль. |
| 31 | Лямбда-зонд |
| 32 | Паливний насос високого тиску;
Клапан тиску. |
| 33 | Блок управління двигуном |
| 34 | Блок управління двигуном;
Вакуумний насос. |
| 35 | Освітлення кнопок;
Освітлення номерного знака; Габаритні вогні; Форсунки фар. |
| 36 | Головні балки |
| 37 | Задні протитуманні фари;
DC/DC перетворювач. |
| 38 | Протитуманні фари |
| 39 | Вентилятор обігрівача |
| 40 | Пусто |
| 41 | Обігрів передніх сидінь |
| 42 | Обігрів заднього скла |
| 43 | Сигнал |
| 44 | Склоочисники |
| 45 | Замок задньої кришки;
Централізоване замикання. |
| 46 | Сигналізація |
| 47 | Прикурювач;
Розетка живлення в багажнику. |
| 48 | ABS |
| 49 | Поворотники;
Гальмівні вогні. |
| 50 | DC-DC перетворювач;
Радіо. |
| 51 | Електричний склопідйомник (водій + задня ліва сторона) |
| 52 | Електричний склопідйомник (передній пасажир + задня права сторона) |
| 53 | Форсунка заднього скла |
| 54 | Загальна панель приладів START-STOP;
Модуль під кермом, багатофункціональне кермо. |
| 55 | Блок управління автоматичною коробкою передач |
| 56 | Форсунка фар |
| 57 | Лампа ближнього світла (ліва сторона) |
| 58 | Лампа ближнього світла (права сторона) |
Двигун
Призначення запобіжників у моторному відсіку (2012)
| № | Опис |
|---|---|
| 1 | Генератор |
| 2 | Пусто |
| 3 | Внутрішній (версія 1) / Живлення блоку запобіжників (версія 2) |
| 4 | Додатковий електричний обігрів (версія 1) / Внутрішній (версія 2) |
| 5 | Внутрішній |
| 6 | Вентилятор радіатора;
Блок управління системою свічок розжарювання. |
| 7 | Електрогідравлічний гідропідсилювач керма |
| 8 | ABS |
| 9 | Вентилятор радіатора |
| 10 | Автоматична коробка передач |
| 11 | ABS |
| 12 | Центральний блок управління |
| 13 | Додатковий електричний обігрів |
2016
Панель приладів
Кермо зліва
Призначення запобіжників на панелі приладів (2016)
| № | Споживач |
|---|---|
| 1 | Ліва лампа |
| 2 | Централізоване замикання |
| 3 | Реле системи запалювання |
| 4 | Права лампа |
| 5 | Електричні вікна – Водій |
| 6 | Центральний блок управління;
Внутрішнє освітлення. |
| 7 | Сигнал |
| 8 | Причіп;
Ліва лампа. |
| 9 | Вимикач під кермом;
Пристрій управління двигуном (без Keyless Access); Автоматична коробка передач (без Keyless Access); Ручка автоматичної коробки передач (без Keyless Access); ESC (без Keyless Access); Пристрій управління датчиком причепа (без Keyless Access); Допомога при керуванні (без Keyless Access); Подушка безпеки (без Keyless Access). |
| 10 | Електричне вікно – заднє ліве |
| 11 | Форсунка фар |
| 12 | Дисплей радіо та навігації |
| 13 | Підготовка під таксі |
| 14 | Вимикач під кермом;
Вимикач світла; Блокування тяги з ключем запалювання (автоматична коробка передач); Поворотники; Пристрій управління SmartGate; Датчик дощу; Підготовка під телефон. |
| 15 | Контролер системи клімат-контролю;
Ручка автоматичної коробки передач; Діагностичний роз’єм. |
| 16 | Панель приладів |
| 17 | Датчик сигналізації;
Сигнал. |
| 22 | Система форсунок переднього вікна (без Keyless Access) |
| 23 | Обігрів передніх сидінь |
| 24 | Вентилятор клімат-контролю;
Обігрів; Контролер клімат-контролю. |
| 26 | Вимикач обігріву переднього сидіння. |
| 27 | Склоочисник заднього вікна |
| 29 | Подушка безпеки (доступ без ключа) |
| 30 | Електричні вікна;
Вимикач фар; Вимикач заднього ходу; Контролер клімат-контролю; Контролер паркувальної допомоги; Зовнішнє дзеркало; Живлення центральної кнопкової панелі; Живлення бокової кнопкової панелі; Внутрішнє дзеркало; Підготовка під телефон. |
| 31 | Паливний насос;
Контролер вентилятор радіатора; Круїз-контроль; Реле форсунок переднього та заднього вікна. |
| 32 | Діагностична розетка;
Регулятор потоку фар; Вимикач під кермом. |
| 33 | Реле запалювання;
Вимикач педалі зчеплення. |
| 34 | Нагрівачі форсунок переднього вікна |
| 36 | USB зарядний роз’єм |
| 37 | Радар |
| 39 | Додатковий електричний обігрів |
| 41 | Обігрів заднього скла |
| 42 | Електричні вікна – пасажир |
| 43 | Причіп — контакт з’єднувача |
| 44 | Прикурювач, розетка 12 В |
| 45 | Електричне вікно – заднє праве |
| 46 | Форсунка переднього та заднього вікна;
Вимикач під кермом. |
| 47 | Причіп — контакт з’єднувача |
| 48 | Причіп – Права лампа |
| 49 | Блок управління паливним насосом |
| 50 | Радіо |
| 51 | Обігрів зовнішніх дзеркал |
| 52 | Доступ без ключа |
| 53 | Блокування керма (доступ без ключа) |
| 54 | Блок управління ABS/ESC |
| 56 | Діагностика |
| 59 | LED повний |
Двигун
Призначення запобіжників у моторному відсіку (2017, 2018, 2019)
| № | Опис |
|---|---|
| 1 | Вентилятор радіатора |
| 2 | Блок управління для системи свічок розжарювання |
| 3 | Блок управління ABS/ESC |
| 4 | Електричний обігрів – Цикл 2 |
| 5 | Електричний обігрів – Цикл 3 |
| 6 | Автоматична коробка передач |
| 7 | Блок управління двигуном |
| 8 | Склоочисник заднього вікна |
| 9 | Центральний блок управління;
Модуль даних акумулятора. |
| 10 | Блок управління ABS/ESC |
| 12 | Елементи двигуна |
| 13 | Вимикач педалі гальма |
| 14 | Елементи двигуна;
Реле паливного насоса; Вентилятор радіатора; Паливний насос охолоджуючої рідини. |
| 15 | Блок управління двигуном |
| 16 | Стартер |
| 17 | Блок управління двигуном |
| 18 | Елементи двигуна;
Додаткове реле електричного обігріву. |
| 19 | Лямбда-зонд |
| 20 | Пристрої управління для системи свічок розжарювання;
Обігрів вентилятором картера масла. |
