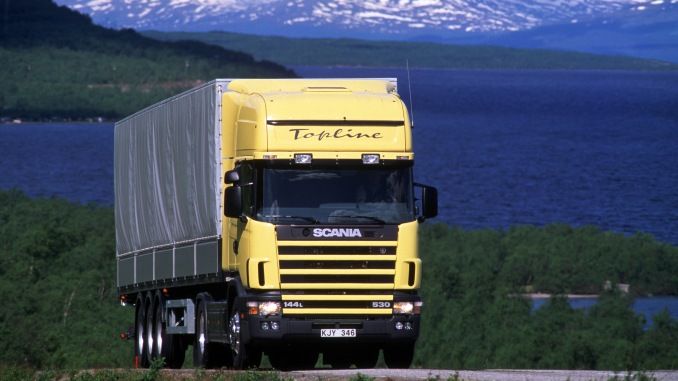

Scania 4 (1994-2005) – коробка запобіжників

Scania 4 – схема панелі запобіжників

Рік виробництва: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Запобіжник прикурювача (розетка живлення) у Scania 4 – це запобіжник 15 у панелі запобіжників.

Призначення запобіжників і реле в Scania 4 може відрізнятися від наведеного і залежить від року виробництва та рівня оснащення. Перевірте свою схему на зворотному боці захисної кришки або в іншій технічній документації!



Панель запобіжників і реле

Головний запобіжник і панель реле знаходяться в приладовій панелі, зі сторони пасажира, за захисною кришкою.



Вона складається з двох частин. Зліва знаходяться запобіжники та реле основного обладнання. Справа до запобіжників підключено додаткове обладнання.

Схема панелі запобіжників

Завдання

1. Пробіг, тахограф, сигналізатор, діагностика ABS 10A
2. Мигалки, обмежувач швидкості, обмежувач тиску осі 10A
3. Сигнали заднього ходу 20A
4. Гальмо двигуна, обмежувач білого диму 10A
5. Трансмісія 10A
6. ABS, сигнали гальмування 20A
7. Підйом осі підвіски, блокування диференціала, розетка живлення, датчик тиску 10A
8. Щітки, склоочисник 20A
9. Сигналізатор, вентилятор, кондиціонер, модуль температури 20A
10. Пневматична підвіска, рульові осі, ретардер 10A
11. Електросклопідйомник лівої сторони 20A
12. Електросклопідйомник правої сторони, протитуманні фари 20A
13. Причіп ABS 30A
14. Тахограф, пробіг, сидіння 10A
15. Внутрішнє освітлення, центральне, замок, прикурювач 20A
16. Діагностика, локальне освітлення 20A
17. Радіообладнання, сидіння 20A
18. Реле ABS 20A
19. Живлення контролера двигуна 20A
20. Контролер двигуна EDC, відключення живлення пального 10A
21. EBS 30A
22. Обігрівачі сидінь і дзеркал 20A
23. Контролер ABS причепа 5A
24. Регулювання фар, осушувач повітря 20A
25. Освітлення приладової панелі 10A
26. Робоче освітлення, освітлення даху 20A
27. Бокове освітлення зліва, верхні контурні вогні 20A
28. Правий габарит 20A
29. Передні та задні протитуманні фари 20A
30. Ліва ближнє світло 10A
31. Праве ближнє світло, локальне освітлення 10A
32. Ліва дальнє світло 10A
33. Праве дальнє світло, регулювання висоти фар 10A
34. Додатковий обігрівач, нахил кабіни 20A
35. Обігрівач, регулятор температури, холодильник 10A
36. Запуск полум’я, розетка живлення, прикурювач , сигналізація 10A
37. Обігрівач пального 20A
38. Запуск полум’я, обігрівач пального, обігрів сидіння 10A
39. Обігрівач акумулятора, авт. жир для рами 10A
40. Електричний огляд, бортовий комп’ютер FMS, мобільний телефон 20A
41. Трансмісія Opticruise, блокування годинника, сигналізація 10A
42. EBS 20A
43. Опціональне обладнання 20A
44. Обігрів фільтра, опціональне обладнання 20A
45. Додаткове обладнання 10A

Реле

RP1	Живлення (шина 15, живлення запобіжників 1-13, 18,21,23)
RP2	Живлення (шина 15, живлення запобіжників 36,37)
RP3	Ближні та дальні фари
RP4	Живлення 61 (приймачі з працюючим двигуном)
RP5	Живлення 58 (габаритні вогні, підсвічування)
RP6	Щітки, переривчаста робота
RP7	Стоп-сигнали
RP8	Додаткові фари
RP9	Потужність електронного контролю двигуна (EDC)
RP10	Сигналізатор
RP11	Сигнали заднього ходу
RP12	Передні протитуманні фари
RP13	Задні протитуманні фари
RP14	Блок діодів EDC
RP15	Контроль зміщення рядів
RP16	Причіп ABS
RP17	Зменшення сили гальмування додаткової осі
RP18	В залежності від версії
RP19	Вентилятор внутрішнього обігрівача
RP20	Вентилятор внутрішнього обігрівача
RP21	Додаткові фари
RP22	Гальмо двигуна (в залежності від версії)
RP23	Обмежувач білого диму, замок стартеру (в залежності від версії)
RP24	Кліматизація
RP25	Кліматизація
RP26	Додатковий обігрівач
RP27	Додатковий обігрівач
RP28	Додатковий обігрівач
RP29	Блокування диференціала, ABS 6 каналів (діагональ 1)
RP30	В залежності від версії ABS 6 каналів (діагональ 2)
RP31	В залежності від версії індикатор діагностики ABS 6 каналів
RP32	Потужний запуск
RP33	Обігрівач пального
RP34	Резерв
