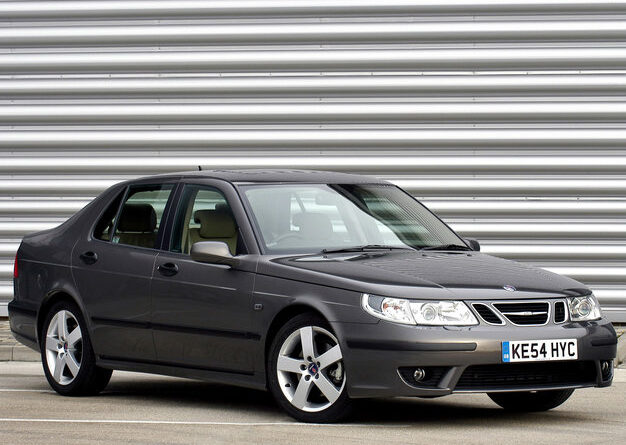

Saab 9-5 (1997-2004) – схема запобіжника Рік виробництва: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.
Запобіжник прикурювача (розетка живлення) у Saab 9-5 (1997-2004) – це запобіжник 34 у панелі запобіжників.
Панель запобіжників у приладовій панелі
№ Ампераж [A] Опис
A
30
Освітлення причепа
B
10
Автоматична трансмісія
C
7.5
Електричні дзеркала;
ДИЦЕ: ручне регулювання довжини проводки.
1
15
Гальмівні вогні
2
15
Вогні заднього ходу
3
10
Габаритні вогні, зліва
4
10
Габаритні вогні, справа
5
7.5
ДИЦЕ/TWICE
6
30
Електричні вікна, праве;
Живлення причепа.
6B
7.5
Гальмівні вогні, причеп
7
10
Двигун інжекторів
8
15
Освітлення багажника;
Замок багажника;
Освітлення дверей,
Циркуляційний насос;
Асистент паркування;
SID.
9
15
Аудіосистема;
CD-програвач.
10
15
Опалення, заднє сидіння;
Скляний люк;
Приймач дистанційного керування.
11
30
Електрично регульоване сидіння пасажира
12
7.5
Автоматична трансмісія
13
20
Аудіосистема, підсилювач
14
30
Система запалювання, двигун
15
20
Паливний насос
16
20
ДИЦЕ (поворотники)
16B
–
–
17
20
Система управління двигуном;
Основний прилад;
ДИЦЕ/TWICE
18
40
Обігрів дзеркал;
Обігрів заднього скла.
19
10
OnStar;
Телематика.
20
15
ACC;
Внутрішнє освітлення;
Заднє протитуманне світло;
Дальнє світло.
21
10
Аудіосистема;
Дзеркало заднього виду;
Датчик кута навантаження
(автомобілі з ксеноновими фарами);
Навігація (аксесуар);
Круїз-контроль
22
40
Внутрішній вентилятор
23
15
Централізоване замикання;
Навігація (аксесуар);
Пам’ять дзеркала заднього виду
24
40
Паливний насос (тільки 3,0t V6)
25
30
Електрично регульоване сидіння водія;
Кришка паливної заправки
26
7.5
Пам’ять сидіння водія;
Пам’ять дзеркал;
Скляний люк;
Асистент паркування;
Нагадування про пристібання
ременів безпеки
27
10
Система управління двигуном;
SID;
Основний прилад.
28
7.5
Подушка безпеки
29
7.5
ABS/TCS/ESP
30
7.5
Стартер
31
7.5
Круїз-контроль;
Клапан води;
Протитуманні вогні – передні;
Датчик дощу.
32
15
Вентильовані передні сидіння
33
7.5
Перемикач поворотників
34
30
Прикурювач (передні/задні)
35
15
Денні вогні
36
30
Електричні вікна, ліве
37
30
Передній склоочисник
38
30
Електричне опалення, передні сидіння
39
20
Електромагнітне реле Limp-home
(автоматична трансмісія);
OnStar;
Телематика
Панель реле під приладовою панеллю
№ Опис
A
–
B
Електричне опалення заднього сидіння
C1
–
C2
–
D
–
E
Основне реле
(система управління двигуном).
F
Кришка паливної заправки
G
Паливний насос
H
Перемикач запалювання
I
Обігрів заднього скла/задніх дзеркал
J
–
K
Реле стартера
L1
Функція Limp-home
L2
Багажник
Панель запобіжників під капотом
№ Ампераж [A] Опис
1
40
Вентилятор радіатора,
висока швидкість
2
60
ABS/TCS/ESP
3
–
–
4
7.5
Датчик кута навантаження
(автомобілі з ксеноновими фарами)
5
15
Обігрівач
6
10
Клімат-контроль;
Сирена сигналізації.
7
15
Тест лампочок
8
–
–
9
20
Омивателі фар
10
15
Дальнє світло, зліва
11
15
Габаритні вогні зліва
12
15
Дальнє світло, справа
13
15
Габаритні вогні справа
14
30
Вентилятор радіатора,
висока швидкість
15
15
Протитуманні вогні (спойлер спереду)
16
30
Задній склоочисник
17
15
Сигнал
18
–
–
Реле
1
Тест лампочки;
Основне світло;
Дальнє світло.
2
Омивателі фар
3
Протитуманні фари спереду
4
Задній склоочисник (9-5 Wagon)
5
–
6
–
7
Датчик дощу
8
Вентилятор радіатора, низька швидкість
9
Вентилятор радіатора, висока швидкість
10
Компресор кондиціонера
11
Вентилятор радіатора,
висока швидкість,
правий вентилятор
12
Сигнал
13
Додаткові вогні (аксесуар)
14
Дальнє світло
15
Габаритні вогні
16
–
17
Задні склоочисники
Saab 9-5 (2005) – схема запобіжника Рік виробництва: 2005.
Запобіжник прикурювача (розетка живлення) у Saab 9-5 (2005) – це запобіжник 34 у блоці запобіжників.
Панель запобіжників у приладовій панелі Saab 9-5 – блок запобіжників – приладова панель
№ Амп [A] Опис
A 30 Вогні причепа
B 10 Автоматична трансмісія
C 7,5 Електричні дзеркала;
ДИЦЕ: ручне регулювання довжини руки.
1 15 Гальмівні вогні;
Блокування трансмісії
гальма стоянки
(автомобілі з автоматичною трансмісією).
2) 15 Вогні заднього ходу
3) 10 Габаритні вогні та задні вогні, зліва
4 10 Габаритні вогні та задні вогні, справа
5 7,5 ДИЦЕ/TWICE
6 30 Електричні вікна – справа;
Живлення причепа.
6B 7,5 Гальмівні вогні – причеп
7 10 Двигун інжекторів
8 15 Освітлення багажника;
Замок багажника;
Освітлення дверей;
Циркуляційний насос;
Асистент паркування;
SID.
9 15 Аудіосистема;
CD-програвач.
10 15 Опалення – заднє сидіння;
Скляний люк;
Приймач дистанційного керування.
11 30 Електрично регульоване сидіння пасажира.
12 7,5 Автоматична трансмісія
13 20 Аудіосистема, підсилювач
14 30 Система запалювання, двигун
15 20 Паливний насос
16 20 ДИЦЕ (поворотники)
16B – OnStar
17 20 Система управління двигуном;
Основний прилад;
ДИЦЕ/TWICE.
18 40 Обігрів дзеркал;
Обігрів заднього скла.
19 10 OnStar;
Телематика.
20 15 ACC;
Внутрішнє освітлення;
Заднє протитуманне світло;
Поворотники фар
21 10 Аудіосистема;
Дзеркало заднього виду;
Датчик кута навантаження;
Навігація;
Круїз-контроль.
22 40 Внутрішній вентилятор
23 15 Централізоване замикання;
Навігація;
Пам’ять дзеркал
24 20 Основний перемикач світла
25 30 Електрично регульоване сидіння водія
26 7,5 Пам’ять сидіння водія;
Пам’ять дзеркала;
Скляний люк;
Асистент паркування;
Нагадування про ремені безпеки;
ACC.
27 10 Система управління двигуном;
SID;
28 7,5 Подушка безпеки
29 7,5 ABS/ESP
30 7,5 Стартер;
Модуль управління трансмісією
(автомобілі з автоматичною трансмісією).
31 7,5 Круїз-контроль;
Клапан води;
Протитуманні вогні спереду;
Датчик дощу.
32 – –
33 7,5 Перемикач поворотників
34 30 Розетка 12 В;
Прикурювач
(спереду і ззаду).
35 15 Денні вогні
36 30 Електричні вікна зліва
37 30 Склоочисники
38 30 Електричне опалення – передні сидіння
39 20 Електромагнітне реле Limp-home
(автоматична трансмісія);
OnStar;
Телематика
Панель реле під приладовою панеллю
№ Опис
A
–
B
Електричне опалення заднього сидіння
C1
–
C2
–
D
–
E
Основне реле
(система управління двигуном).
F
Кришка паливної заправки
G
Паливний насос
H
Перемикач запалювання
I
Обігрів заднього скла/задніх дзеркал
J
–
K
Реле стартера
L1
Функція Limp-home
L2
Багажник
Панель запобіжників під капотом
№ Ампераж [A] Опис
1
40
Вентилятор радіатора,
висока швидкість
2
60
ABS/TCS/ESP
3
–
–
4
7.5
Датчик кута навантаження
(автомобілі з ксеноновими фарами)
5
15
Обігрівач
6
10
Клімат-контроль;
Сирена сигналізації.
7
15
Тест лампочок
8
–
–
9
20
Омивателі фар
10
15
Дальнє світло, зліва
11
15
Габаритні вогні зліва
12
15
Дальнє світло, справа
13
15
Габаритні вогні справа
14
30
Вентилятор радіатора,
висока швидкість
15
15
Протитуманні вогні (спойлер спереду)
16
30
Задній склоочисник
17
15
Сигнал
18
–
–
Реле
№ Опис
1 Тест лампочки;
Основне світло;
Дальнє світло.
2) Омивателі фар
3) Протитуманні фари спереду
4 Задній склоочисник (9-5 SportWagon)
5 –
6 –
7 Датчик дощу
8 Вентилятор радіатора, низька швидкість
9 Вентилятор радіатора, висока швидкість
10 Компресор кондиціонера
11 Вентилятор радіатора, висока швидкість,
(правий вентилятор)
12 Сигнал
13 Додаткові вогні (аксесуар)
14 Дальнє світло
15 Габаритні вогні
16 –
17 Задні склоочисники
Saab 9-5 (2006 – 2007) – схема блоку запобіжників Рік виробництва: 2006, 2007.
Запобіжник прикурювача (розетка живлення) у Saab 9-5 (2006-2007) – це запобіжник 34 у блоці запобіжників.
Панель запобіжників у приладовій панелі Saab 9-5 – блок запобіжників – приладова панель
№ Амп [A] Опис
A 30 Вогні причепа
B 10 Автоматична трансмісія
C 7,5 Електричні дзеркала;
ДИЦЕ: ручне регулювання довжини руки.
1 15 Гальмівні вогні;
Блокування трансмісії
гальма стоянки
(автомобілі з автоматичною трансмісією).
2) 15 Вогні заднього ходу
3) 10 Габаритні вогні та задні вогні – зліва
4 10 Габаритні вогні та задні вогні – справа
5 7,5 ДИЦЕ/TWICE
6 30 Електричні вікна – справа;
Живлення причепа.
6B 7,5 Гальмівні вогні;
Причеп.
7 10 Двигун інжекторів
8 15 Освітлення багажника;
Замок багажника;
Освітлення дверей;
Циркуляційний насос;
Асистент паркування;
SID.
9 15 Аудіосистема;
CD-програвач.
10 15 Опалення – заднє сидіння;
Скляний люк;
Приймач дистанційного керування.
11 30 Електрично регульоване сидіння пасажира.
12 7,5 Автоматична трансмісія
13 20 Аудіосистема;
Підсилювач.
14 30 Система запалювання, двигун
15 20 Паливний насос
16 20 ДИЦЕ (поворотники)
16B – OnStar
17 20 Система управління двигуном;
Основний прилад;
ДИЦЕ/TWICE.
18 40 Обігрів дзеркал;
Обігрів заднього скла.
19 10 OnStar;
Телематика.
20 15 ACC;
Внутрішнє освітлення;
Заднє протитуманне світло;
Поворотники фар
21 10 Аудіосистема;
Дзеркало заднього виду;
Датчик кута навантаження;
Навігація;
Круїз-контроль.
22 40 Внутрішній вентилятор
23 15 Централізоване замикання;
Навігація;
Пам’ять дзеркал
24 20 Основний перемикач світла
25 30 Електрично регульоване сидіння водія
26 7,5 Пам’ять сидіння водія;
Пам’ять дзеркала;
Скляний люк;
Асистент паркування;
Нагадування про ремені безпеки;
ACC.
27 10 Система управління двигуном;
SID;
28 7,5 Подушка безпеки
29 7,5 ABS/ESP
30 7,5 Стартер;
Модуль управління трансмісією
(автомобілі з автоматичною трансмісією).
31 7,5 Круїз-контроль;
Клапан води;
Протитуманні вогні спереду;
Датчик дощу.
32 – –
33 7,5 Перемикач поворотників
34 30 Розетка 12 В;
Прикурювач
(спереду і ззаду).
35 15 Денні вогні
36 30 Електричні вікна зліва
37 30 Склоочисники
38 30 Електричне опалення – передні сидіння
39 20 Електромагнітне реле Limp-home
(автоматична трансмісія);
OnStar;
Телематика
Панель реле під приладовою панеллю
№ Опис
A
–
B
Електричне опалення заднього сидіння
C1
–
C2
–
D
–
E
Основне реле
(система управління двигуном).
F
Кришка паливної заправки
G
Паливний насос
H
Перемикач запалювання
I
Обігрів заднього скла/задніх дзеркал
J
–
K
Реле стартера
L1
Функція Limp-home
L2
Багажник
Панель запобіжників під капотом
№ Ампераж [A] Опис
1
40
Вентилятор радіатора,
висока швидкість
2
60
ABS/TCS/ESP
3
–
–
4
7.5
Датчик кута навантаження
(автомобілі з ксеноновими фарами)
5
15
Обігрівач
6
10
Клімат-контроль;
Сирена сигналізації.
7
15
Тест лампочок
8
–
–
9
20
Омивателі фар
10
15
Дальнє світло, зліва
11
15
Габаритні вогні зліва
12
15
Дальнє світло, справа
13
15
Габаритні вогні справа
14
30
Вентилятор радіатора,
висока швидкість
15
15
Протитуманні вогні (спойлер спереду)
16
30
Задній склоочисник
17
15
Сигнал
18
–
–
Реле
