Saab 9-3 (1998-2014) – коробка запобіжників
У цій статті ви знайдете діаграми блоку запобіжників Saab 9-3 1998-2014, отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся призначення кожного запобіжника (схема запобіжників).

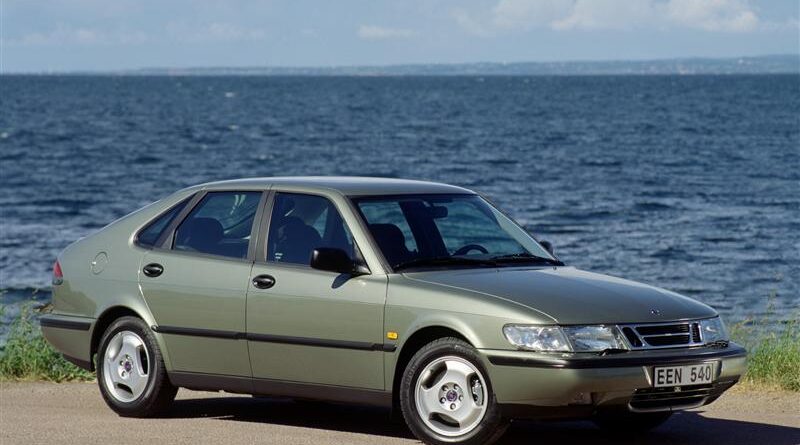

Saab 9-3 (1998-2002) – схема запобіжника
Рік випуску: 1998, 1999, 2000, 2001, 2002.
Запобіжник прикурювача (розетка живлення) у Saab 9-3 (1998-2002) – це запобіжник 6 у блоці запобіжників.
Панель запобіжників на приладовій панелі
| Nr |
Ампер [A] |
Опис |
| A | – | – |
| B | 10 | Гальмівні вогні;
Причіп |
| C | 30 | Вентилятор салону, ACC |
| 1 | 30 | Задні вікна та електрично підігріті дзеркала |
| 2 | 20 | Поворотники |
| 3 | 30 | Вентилятор салону;
Кондиціонер. |
| 4 | 15 | Лампа багажника;
Освітлення вимикача; Електрично живлена антена. |
| 5 | 30 | Електричне переднє сидіння, праве |
| 6 | 30 | Прикурювач |
| 6B | 7.5 | Автоматична коробка передач |
| 7 | 30 | Приводи задніх вікон, дзеркал, люка. |
| 8 | 15 | Задній склоочисник |
| 9 | 7.5 | Панель ACC |
| 10 | – | – |
| 11 | 7.5 | DICE/TWICE |
| 12 | 20 | Гальмівні вогні;
Протитуманні фари. |
| 13 | 15 | Діагностика;
Радіо. |
| 14 | 30 | Мотори для передніх вікон |
| 15 | 20 | Денні вогні |
| 16 | 30 | Електричне переднє сидіння, ліве. |
| 16B | 30 | Модуль управління;
Система управління двигуном. |
| 17 | 15 | DICE/TWICE;
Пам’ять електричного сидіння водія. |
| 18 | 10 | Подушка безпеки |
| 19 | 10 | ABS;
A/C (кондиціонер); Протитуманні задні вогні. |
| 20 | 20 | Електричне обігрівання – передні сидіння |
| 21 | 10 | Ручний кондиціонер;
М’який дах (кабріолет). |
| 22 | 15 | Круїз-контроль;
Поворотники. |
| 23 | 20 | М’який дах (кабріолет);
Телефон |
| 24 | 7.5 | Радіо |
| 25 | 30 | Централізоване замикання |
| 26 | 30 | Модуль управління;
Система управління двигуном; Блок запалювання. |
| 27 | 15 | Далеке світло;
ACC. |
| 28 | 10 | Система управління двигуном |
| 29 | 10 | Правий габарит;
Освітлення номерного знака. |
| 30 | 10 | Лівий габарит |
| 31 | 20 | Задній хід;
Склоочисники лобового скла; Регулювання довжини фари. |
| 32 | 15 | Помпа пального |
| 33 | 15 | Електричне обігрівання заднього сидіння |
| 34 | 10 | SID;
Автоматична коробка передач. |
| 35 | 15 | DICE/TWICE;
Основна панель; Внутрішнє освітлення. |
| 36 | 10 | Реле стартеру |
| 37 | – | – |
| 38 | 25 | Датчик кисню (лямбда-пробка) |
| 39 | – | – |
Підтримка реле (під приладовою панеллю біля керма)
| Nr |
Опис |
| A | Електричне обігрівання заднього сидіння |
| B | Задній хід
(автомобілі з автоматичною коробкою передач) |
| C1 | – |
| C2 | Блокування двигуна;
Кришка багажника. |
| D1 | Задній склоочисник |
| D2 | Розпилювач задніх вікон |
| E | Вимикач запалювання |
| F | – |
| G | Склоочисники лобового скла (переривчасті) |
| H | Обігрів заднього скла |
| I | Помпа пального |
| J | – |
| K | Реле стартера |
| L | Основне реле (система впорскування) |
Запобіжники та реле в моторному відсіку (ліва сторона)
| Nr |
Ампер [A] |
Опис |
| 1 | 10 | Сигнал |
| 2 | 15 | Протитуманні фари |
| 3 | 40 | Вентилятор радіатора,
низька швидкість. |
| 4 | 10 | Помпа вакууму |
| 5 | 15 | Компресор кондиціонера |
| 6 | 10 | Ліва ближня фара |
| 7 | 10 | Права ближня фара |
| 8 | 10 | Ліва дальня фара |
| 9 | 10 | Права дальня фара |
| 10 | 7.5 | Склоочисники фар |
| 11 | – | – |
| 12 | – | Додаткові фари |
| 13 | 7.5 | APC |
| 14 | 10 | Додатковий обігрівач;
водяна помпа (Європа) |
| 15 | 15 | Додатковий обігрівач (Європа) |
| MAXI 1 | 30 | Вентилятор радіатора,
висока швидкість |
| MAXI 2 | 50 | ABS |
| Реле | ||
| A | Ближні фари | |
| B | Дальні фари | |
| C1 | Додатковий обігрівач (Європа) | |
| C2 | Помпа вакууму (Turbo aut.) | |
| D | Вентилятор радіатора, низька швидкість. | |
| E | Контроль роботи лампи
(монітор лампочки, передня) |
|
| F1 | – | |
| F2 | – | |
| G1 | Сигнал | |
| G2 | Протитуманні фари | |
| H | – | |
| I | Вентилятор радіатора, висока швидкість | |
| J | Компресор кондиціонера | |
Saab 9-3 (2003-2014) – схема блоку запобіжників
Рік випуску: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Запобіжник прикурювача (розетка живлення) у Saab 9-3 (2003-2014) – це запобіжник 22 у блоці запобіжників зліва від приладової панелі.
Панель запобіжників зліва від приладової панелі
| Nr | Ампер [A] | Опис |
| 1 | 15 | Блокування керма |
| 2 | 5 | Колонка керма;
Вимикач запалювання |
| 3 | 10 | Набір для гучного зв’язку;
CD-програвач/змінник CD в кабіні; SID. |
| 4 | 10 | Основний блок приладів;
Ручне кондиціонування; Автоматичне кондиціонування (ACC) |
| 5 | 7.5 | Модуль управління в передніх дверях;
Блокування зміни гальма (автоматична коробка передач). |
| 6 | 7.5 | Вимикач гальмівних вогнів |
| 7 | 20 | Панель запобіжників на приладовій панелі;
Кришка паливного бака. |
| 8 | 30 | Модуль управління в передніх дверях пасажирів |
| 9 | 10 | Панель запобіжників з запобіжником |
| 10 | 30 | Розетка для причепа;
Електрична розетка в відсіку між сидіннями. |
| 11 | 10 | З’єднання шини даних (діагностика) |
| 12 | 15 | Внутрішнє освітлення, включаючи відсік для речей |
| 13 | 10 | Аксесуари |
| 14 | 20 | Посилювач 2;
Аудіосистема 3; Радіо; Аудіосистема I; Панель управління; Аудіосистема-навігація. |
| 15 | 30 | Модуль управління в дверях водія |
| 16 | 5 | Система персональних датчиків |
| 17 | – | Не використовується |
| 18 | 7.5 | Ручне управління кліматом;
Вентилятор. |
| 19 | – | Не використовується |
| 20 | 7.5 | Вимикач регулювання фар |
| 21 | 7.5 | Набір для гучного зв’язку;
Вимикач гальмівних вогнів; Ручне кондиціонування; Вимикач педалі зчеплення. |
| 22 | 30 | Прикурювач |
| 23 | 40 | Вентилятор салону |
| 24 | 7.5 | Модуль управління подушкою безпеки |
| 25 | – | Не використовується |
| 26 | 5 | Датчик нахилу (авто з ESP) |
| 27 | – | Не використовується |
Панель запобіжників у багажнику зліва
Saab 9-3 – панель запобіжників у багажнику, ліва сторона (SportSedan)
Saab 9-3 – панель запобіжників у багажнику, ліва сторона (Convertible)
| Nr | Ампер [A] | Опис |
| 1 | – | Не використовується |
| 2 | – | Не використовується |
| 3 | – | Не використовується |
| 4 | 40 | Електричні сидіння |
| 5 | 40 | Обігрівач заднього скла;
STC. |
| 6 | 30 | Модуль управління в лівих задніх дверях |
| 7 | 30 | Модуль управління в правих задніх дверях |
| 8 | 20 | Причіп |
| 9 | – | Не використовується |
| 10 | 30 | Ліві гальмівні вогні;
Праві задні поворотники; Праві задні вогні; праві вогні заднього ходу; Високі гальмівні вогні; Вогні для причепів. |
| 11 | – | Не використовується |
| 12 | – | Не використовується |
| 13 | – | Не використовується |
| 14 | – | Не використовується |
| 15 | 15 | Обігрів лівого сидіння |
| 16 | 15 | Обігрів правого сидіння |
| 17 | 7.5 | Автоматичне затемнення дзеркала заднього виду;
Датчик дощу. |
| 18 | 15 | Люк |
| 19 | 7.5 | Телематика (OnStar) |
| 20 | 7.5 | DVD-програвач (система навігації);
Радіо XM; Тюнер TMC. |
| 21 | 7.5 | Система паркування Saab (SPA);
Модуль управління в задніх дверях; Освітлення купола (кабріолет). |
| 22 | 30 | Радіо;
Навігаційне радіо; Посилювач; Аудіосистема III. |
| 23 | 7.5 | TPMS (система моніторингу тиску в шинах) |
| 24 | 10 | Датчик руху;
Датчик нахилу; Освітлення купола (для зміни); Змінники CD у багажнику (аксесуар). |
| 25 | 30 | Електрично регульоване сидіння водія з пам’яттю |
| 26 | 30 | Праві гальмівні вогні;
Ліві поворотники; Праві задні вогні; Ліві вогні заднього ходу; Освітлення номерного знака; Освітлення багажника; Освітлення причепа. |
| 27 | 10 | Кабріолет (Convertible):
Поперекова підтримка, Електрично регульоване переднє сидіння |
| 28 | 15 | Телематика |
| 29 | – | Не використовується |
Реле
| Nr | Опис |
| R1 | Електричні сидіння |
| R2 | Запалювання +15 |
| R3 | Не використовується |
| R4 | Обігрівач заднього скла |
| R5 | Не використовується |
| R6 | Не використовується |
| R7 | Відкриття кришки реле двигуна |
| R8 | Не використовується |
| R9 | Не використовується |
| R10 | Не використовується |
| R11 | Не використовується |
Панель запобіжників у моторному відсіку
| Nr | Ампер [A] | Опис |
| 1 | – | Не використовується |
| 2 | 10 | Модуль управління двигуном;
Модуль управління автоматичною коробкою передач |
| 3 | 20 | Сигнал |
| 4 | 10 | Модуль управління двигуном;
Вимикач акумулятора. |
| 5 | – | Не використовується |
| 6 | 10 | Рычаг перемикання передач;
Автоматична коробка передач; Вимикач педалі зчеплення. |
| 7 | 10 | Адаптивні ксенонові фари, ліві |
| 8 | 5 | Реле вакуумної помпи (гальмівна система) |
| 9 | – | Не використовується |
| 10 | – | Не використовується |
| 11 | – | Не використовується |
| 12 | 10 | Помпа рідини для миття скла – заднє скло |
| 13 | – | Не використовується |
| 14 | – | Не використовується |
| 15 | 30 | Помпа рідини для миття скла – фари |
| 16 | 30 | Передні габарити праворуч;
Передній правий поворотник; Бокові поворотники ліворуч і праворуч; Праві дальні фари; Ліві ближні фари; Протитуманні фари ліворуч. |
| 17 | 30 | Двигун склоочисника переднього скла, низька швидкість |
| 18 | 30 | Двигун склоочисника переднього скла, висока швидкість |
| 19 | 20 | Допоміжне обігрівання; стаціонарне обігрівання |
| 20 | 10 | Регулювання фар;
Адаптивні ксенонові фари, праві. |
| 21 | – | Не використовується |
| 22 | 30 | Помпа рідини для миття скла, лобове скло |
| 23 | – | Не використовується |
| 24 | 20 | Flash-to-pass;
Дальні фари, Праві та ліві фари (авто лише з денними вогнями). |
| 25 | 20 | Посилювач, аудіосистема II |
| 26 | 30 | Лівий поворотник;
Передні габарити ліворуч; Протитуманна фара праворуч; Ближня фара праворуч; Дальня фара ліворуч. |
| 27 | 60 | Контролер свічки запалювання |
| 28 | 40 | TCS/ESP |
| 29 | 60 | Головний запобіжник 2 для заднього електричного центру |
| 30 | 60 | Головний запобіжник 2 для приладової панелі |
| 31 | 40 | Свічка запалювання |
| 32 | 60 | Головний запобіжник 1 для приладової панелі |
| 33 | 40 | TCS/ESP |
| 34 | 60 | Головний запобіжник 1 для заднього електричного центру |
| 35 | 30 | Simtec:
Вентилятор радіатора; T8, PSG16: Вентилятори обігрівача (висока швидкість). |
| 36 | 20 | Вентилятори обігрівача (низька швидкість) |
| 37 | 60 | Блокування транспорту;
Головний запобіжник 3 для заднього електричного центру. |
| Реле | ||
| R1 | Помпа рідини для миття скла – лобове скло | |
| R2 | Не використовується | |
| R3 | Не використовується | |
| R4 | Не використовується | |
| R5 | Ємність | |
| R6 | Сигнал | |
| R7 | Не використовується | |
| R8 | Запуск двигуна | |
| R9 | Включення/вимкнення передніх склоочисників | |
| R10 | Помпа рідини для миття скла, заднє скло | |
| R11 | Запалювання +15 | |
| R12 | Склоочисники переднього скла, висока/низька швидкість | |
| R13 | Не використовується | |
| R14 | Помпа рідини для миття скла, фари | |
| R15 | Не використовується | |
| R16 | Не використовується | |
Панель запобіжників перед акумулятором
| Nr | Ампер [A] | Опис |
| 1 | 60 | Помпа повітря, вторинне повітря |
| 2 | 20 | Помпа пального;
Прогріті лямбда-пробки. |
| 3 | 10 | Компресор кондиціонера |
| 4 | 30 | Основне реле |
| Реле | ||
| R1 | Не використовується | |
| R2 | Компресор кондиціонера | |
| R3 | Прогріті лямбда-пробки | |
| R4 | Основне реле, двигун (ECM/EVAP/інжектори) | |
