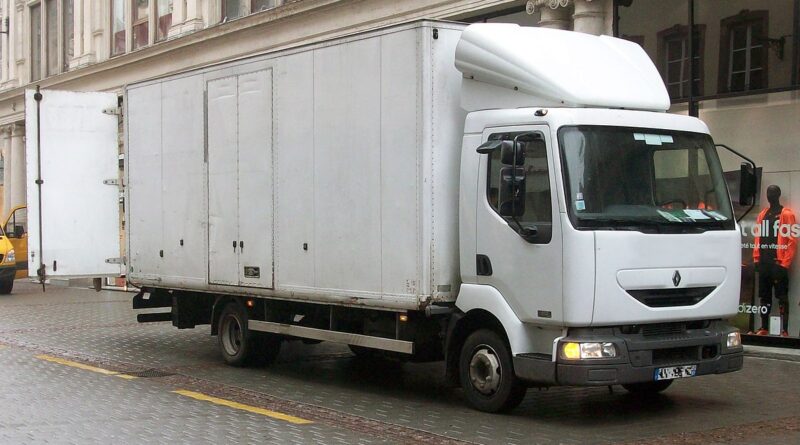

Renault Midlum (2005) – коробка запобіжників
У цій статті ви знайдете схеми блоку запобіжників Renault Midlum (2005), отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся призначення кожного запобіжника (схема запобіжників).
Renault Midlum (2005) – схема блоку запобіжників
Рік випуску: 2005.
Запобіжник прикурювача (розетка живлення) в Renault Midlum (2005) – це запобіжник 30 у блоці запобіжників.
Блок запобіжників
| Nr | Amp [A] | Опис |
| 1 | 15 | Розетка причепа 7 полюсів (“ABS”);
Розетка причепа, 7 полюсів типу 24 S; Реле стоп-сигналів. |
| 2 | 10 | Передні габаритні вогні;
Задні габаритні вогні праворуч; Номерний знак – праве світло; Регулювання фар. |
| 3 | 10 | Контурні вогні;
Задні габаритні вогні ліворуч/стоп; Номерний знак – ліве світло; Підсвічування приладової панелі; Підсвічування вимикачів. |
| 4 | 10 | Бокові вогні причепа/стоп |
| 5 | 10 | Доступне живлення (освітлення) |
| 7 | 10 | Електромагнітні клапани гальма Джейк;
Контроль зупинки двигуна; Закриття паливного фільтра; ECU “EUP”. |
| 8 | 15 | Протитуманні вогні;
Протитуманні вогні для водіння. |
| 12 | 10 | Праві ближні вогні |
| 13 | 10 | Ліві ближні вогні |
| 14 | 15 | Праві дальні вогні;
Ліві дальні вогні; Далекі вогні. |
| 16 | 10 | Попереджувальні вогні на приладовій панелі та
живлення покажчиків; Електричний або гідравлічний контроль гальмування; Електромагнітний клапан скидання гальма; “ABS-ASR” ECU. |
| 17 | 20 | Обігрів сидіння водія;
Обмежувач напруги (розетка 12 V); Обмежувач напруги (телекомунікації). |
| 18 | 15 | Конвекційні обігрівачі |
| 19 | 25 | Обігрівач паливного фільтра |
| 20 | 20 | Попереджувальні обертові вогні;
Двигун вентилятора даху. |
| 21 | 10 | Живлення (після основного вимикача) |
| 22 | 20 | Незалежний обігрівач AT 2000 |
| 23 | 10 | Верхнє світло водія;
Верхнє світло пасажира. |
| 24 | 20 | Двигун підйомника вікна водія;
Двигун підйомника вікна пасажира. |
| 25 | 5 | Годинник тахографа |
| 26 | 15 | Сигналізація |
| 27 | 10 | Стоп-сигнали |
| 28 | 15 | ECU “ABS”;
Електричне реле, що відключає гальмування. |
| 29 | 10 | Розморожування дзеркал;
Таймер реле для затримки розморожування лобового скла. |
| 30 | 10 | Прикурювач |
| 31 | 20 | Розетка 24 V;
Падіння напруги (додаткова розетка 12 V). |
| 32 | 20 | Регулятор швидкості склоочисника;
Помпа для миття лобового скла; Помпа для миття фар; Двигун склоочисника лобового скла. |
| 33 | 20 | Діагностична розетка;
Система ECU. |
| 34 | 15 | Живлення пам’яті радіоприймача;
Незалежний обігрівач AT 2000; Сигнальний пристрій. |
| 35 | – | – |
| 36 | 20 | Розетка причепа 7 полюсів (“ABS”) |
| 37 | 15 | Електрозамок лівих дверей;
Електрозамок правих дверей; Електрозамок правих дзеркал; Обертальний контроль; Зовнішні дзеркала; Підсвічування сходинок; Верхнє підсвічування лівих задніх дверей; Верхнє підсвічування правих дверей. |
| 38 | 25 | ECU “EUP” |
| 39 | 10 | Контролер автоматичної трансмісії |
| 42 | 10 | Живлення ECU автоматичної трансмісії |
| 43 | 10 | Фара для навантаження (трактор);
Розетка причепа, 7 полюсів 24 S; Контроль обладнання; Контроль освітлювальних штор; Реле, що відключає гальмо скидання. |
| 45 | 10 | Блок центрального замка дверей |
| 46 | 15 | Реле обігрівача пального;
Лампа (-и) заднього ходу; Сигналізація заднього ходу; Реле розморожування дзеркал. |
| 47 | 10 | Система ECU;
Блок дистанційного контролю підвіски. |
| 50 | – | – |
| 52 | 10 | Реле затримки склоочисника
лобового скла. |
| 57 | 15 | “EUP” VECU ECU;
Електронний тахограф. |
| Реле | ||
| R1 | Після запалювання реле живлення № 1 | |
| R2 | Живлення після реле запалювання | |
| R3 | Реле безпеки склоочисника лобового скла | |
| R5 | Реле бокових вогнів/стоп | |
| R6 | Реле додаткового обладнання | |
| R9 | Реле протитуманних вогнів | |
| R10 | Реле протитуманних вогнів | |
| R11 | Реле ближніх вогнів | |
| R12 | Реле дальніх вогнів | |
| R13 | Далекі вогні на великій відстані | |
| R14 | Реле стоп-сигналів | |
| R18 | Електричне реле, що відключає гальмування | |
| R20 | Дзеркала заднього виду та реле
розморожування лобового скла. |
|
| R23 | Реле обертових попереджувальних вогнів | |
| R25 | Реле склоочисника лобового скла | |
| R33 | Активація реле | |
| R41 | Реле обігрівача пального | |
| R43 | Реле живлення ECU “VECU/EECU” | |
Витяжки
Конфігурація A: З ADR і з денними вогнями.
Конфігурація B: без ADR і без денних вогнів.
Залежно від монтажу, автомобіль оснащений наступними витяжками:
| Nr | Витяжка |
| SH1 | – |
| SH2 | Витяжка ADR |
| SH3 | Витяжка денних вогнів |
| Nr | Amp [A] | Витяжка |
| F61 | 50 | Розморожування лобового скла |
| F200 | 200 | Живлення (перед основним вимикачем) |
Реле обігрівача (R93)
Реле розморожування лобового скла (з затримкою) (R48)
Реле
| Nr | Реле |
| R22 | Нейтральне реле |
| R23 | Реле обертових попереджувальних вогнів |
| R50 | Реле доступного живлення
(обладнання виробника кузова). |
| R53 | Реле затримки розпилювачів фар |
| R54 | Реле заднього ходу |
| Nr | Реле |
| R34 | Реле нульової швидкості;
Реле нульової швидкості трансмісії “ALLISON”. |
| R70 | Реле, що відключає гальмо скидання |
