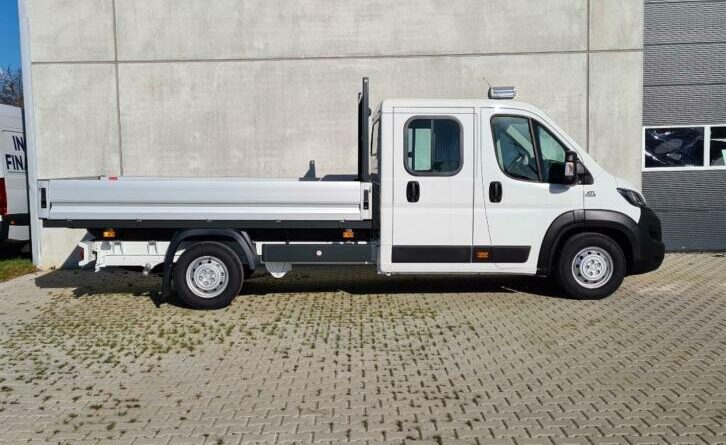

Peugeot Boxer Benne – коробка запобіжників
У цій статті ви знайдете схеми блоку запобіжників Peugeot Boxer Benne, отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся про призначення кожного запобіжника (схема запобіжників).
Peugeot Boxer Benne – схема запобіжника
Запобіжник прикурювача (розетка живлення) у Peugeot Boxer Benne – це запобіжник 44 у блоці запобіжників на панелі приладів.
Запобіжники на панелі приладів зі сторони пасажира
| Nr | Amp [A] | Опис |
| 12 | 7,5 | Правий ближній світло |
| 13 | 7,5 | Лівий ближній світло |
| 31 | 7,5 | Живлення реле |
| 32 | 10 | Освітлення салону |
| 33 | 15 | Задня розетка 12 V. |
| 34 | – | Не використовується |
| 35 | 7,5 | Лампа заднього ходу;
Датчик наявності води у дизельному паливі. |
| 36 | 15 | Централізоване замикання;
Акумулятор. |
| 37 | 7,5 | Вимикач гальмівних вогнів;
Третій стоп-сигнал; Приладова панель. |
| 38 | 20 | Централізоване замикання |
| 39 | 10 | Аудіосистема;
Діагностична розетка; Сирена тривоги; Програмований контроль додаткового обігріву; Контроль клімату; Тахограф; Акумулятор. |
| 40 | 15 | Обігрів:
заднє скло (ліва сторона), дзеркало водія. |
| 41 | 15 | Обігрів:
заднє скло (права сторона), дзеркало пасажира |
| 42 | 7,5 | Контролер і датчик ABS;
Датчик ASR; Датчик ESP; Вимикач гальмівних вогнів. |
| 43 | 30 | Двигун склоочисника переднього |
| 44 | 20 | Прикурювач;
Розетка 12 V. |
| 45 | 7,5 | Контроль дверей |
| 46 | – | Не використовується |
| 47 | 20 | Двигун склопідйомника водія |
| 48 | 20 | Двигун склопідйомника пасажира |
| 49 | 5 | Аудіосистема;
Елементи управління на панелі приладів; Склопідйомник водія. |
| 50 | 7,5 | Група подушок безпеки
і преднатягувачів. |
| 51 | 7,5 | Тахограф;
Круїз-контроль; Контроль клімату. |
| 52 | 7,5 | Опційне живлення реле |
| 53 | 7,5 | Приладова панель;
Задня лампочка. |
Запобіжник стійки водія
| Nr | Amp [A] | Опис |
| 54 | – | Не використовується |
| 55 | 15 | Обігрів сидінь |
| 56 | 15 | Розетка 12 V для заднього пасажира |
| 57 | 10 | Програмований додатковий обігрів |
| 58 | 10 | Бокові вогні |
| 59 | 7,5 | Пневматична підвіска |
| 60 | – | Не використовується |
| 61 | – | Не використовується |
| 62 | – | Не використовується |
| 63 | 10 | Програмований вимикач
додаткового обігріву. |
| 64 | – | Не використовується |
| 65 | 30 | Програмований вентилятор обігріву. |
Запобіжники в моторному відсіку
| Nr | Amp [A] | Опис |
| 1 | 40 | Живлення насоса ABS |
| 2 | 50 | Блок обігріву
дизельного пального. |
| 3 | 30 | Ключ запалювання |
| 4 | 20 | Програмований додатковий обігрів |
| 5 | 20 | Вентиляція салону з обігрівом
додатковим програмованим |
| 6 | 40/60 | Максимальна швидкість
вентилятора салону. |
| 7 | 40/50 | Мінімальна швидкість
вентилятора салону. |
| 8 | 40 | Група вентилятора салону |
| 9 | 20 | Насос склоомивача |
| 10 | 15 | Гудок |
| 14 | 7,5 | Правий дальнє світло |
| 15 | 7,5 | Лівий дальнє світло |
| 20 | 30 | Насос склоомивача фар |
| 21 | 15 | Живлення насоса пального |
| 23 | 30 | Електромагнітні клапани ABS |
| 30 | 15 | Передні протитуманні фари |
