Внутрішнє реле
У цій статті ви знайдете схеми блоку запобіжників Peugeot Boxer (1994–2022), отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся призначення кожного запобіжника (схема запобіжників).

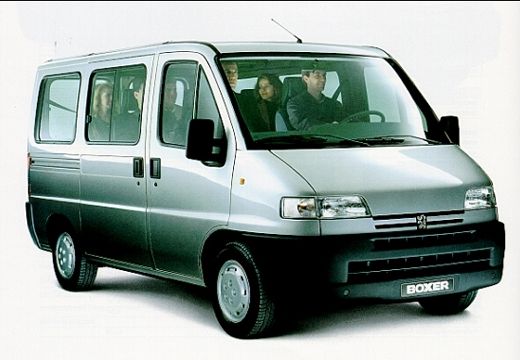

Peugeot Boxer (1994-2003) – схема блоку запобіжників Рік випуску: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Запобіжник прикурювача (розетка живлення) у Peugeot Boxer (1994-2003) – це запобіжник 44 у блоці запобіжників на панелі приладів зліва.
Блок запобіжників у моторному відсіку Peugeot Boxer – запобіжники – моторний відсік
№ Амп [A] Опис
1 * 80 Блок 27 запобіжників
у пасажирському відсіку.
2 * 50 Допоміжний обігрівач;
Нагрівальний резистор (двигуни 2,8 літра).
3 * 30 Перемикач запалювання
4 * 50 Система антиблокування (ABS)
5 * 40 Система охолодженого повітря
6 * 40 Вентилятор (низька швидкість)
7 * 40/60 Вентилятор (висока швидкість);
Реле вентилятора
(висока швидкість з кондиціонером).
8 30 Помпа омивача
9 15 Фари та протитуманні вогні
10 15 Сигнал;
Контроль важеля керма.
11 15 Блок управління двигуном (допоміжний)
14 10 Правий ближній світло
15 10 Лівий ближній світло
16 7,5 Живлення блоку управління двигуном;
Транспондер.
17 10 Блок управління двигуном (основний)
18 7,5 Блок управління двигуном;
Транспондер.
19 7,5 Компресор кондиціонера
20 30 PTC
21 15 Помпа пального
22 20 Блок управління двигуном (основний)
23 10 Автоматична трансмісія
24 15 Автоматична трансмісія
30 15 Далекі фари лівий та правий
* Максі запобіжники забезпечують додаткову
захист для електричних систем.
Запобіжники на панелі приладів Блок запобіжників зліва Peugeot Boxer – запобіжники – панель приладів (ліворуч)
№ Амп [A] Опис
12 5 Праві габаритні вогні
передні та задні.
13 5 Ліві габаритні вогні
передні та задні.
24 5 Підсвічування номерного знака
та причепа;
Попереджувальна лампа
бокових вогнів;
Важіль вогнів.
25 7,5 Аудіосистема
26 7,5 Гальмівні вогні
27 7,5 Електричні дзеркала;
Круїз-контроль;
Телефон;
Хронограф;
Пульт дистанційного керування;
Сигналізація.
31 10 Вогні заднього ходу;
Реле передніх фар
протитуманних;
Реле кондиціонера;
Реле обігрівача дзеркал;
Реле обігрівача заднього скла;
Розетка 12 V.
32 15 Аудіосистема
33 7,5 Задні протитуманні вогні
35 7,5 ABI – Електричне управління вікнами
36 – Не використовується
37 10 Панель приладів
39 10 Внутрішнє підсвічування;
Діагностична розетка EOBD.
42 7,5 ABS
43 20 Помпа омивача
44 15 Прикурювач
46 – Не використовується
49 20 Помпа омивача фар
50 7,5 Подушка безпеки
51 10 PCS (мікроавтобус)
52 20 Передня розетка живлення
53 10 Поворотники;
Аварійні вогні;
Панель приладів.
55 30 Електричний вентилятор
пасажирського відсіку;
Блок Webasto;
Вентиляція обігріву/кондиціонування;
Вентиляція обігріву Webasto;
Живлення Webasto.
62 – Не використовується
Блок запобіжників справа Peugeot Boxer – запобіжники – панель приладів (праворуч)
№ Амп [A] Опис
34 10 Хронограф;
Телефон;
Сигналізація;
Пульт дистанційного керування;
Контроль кондиціонера.
38 20 Не використовується
40 15 Праве обігріваєме скло
41 10 Обігріваємі зовнішні дзеркала
45 15 Обігріваєме сидіння водія
47 20 Електричне вікно передніх дверей зліва (ABI).
48 20 Електричне вікно передніх дверей справа (ABI).
54 15 Обігріваєме скло зліва
56 30 Додаткове кондиціонування
57 15 Додаткове обігрівання вентиляції
58 5 Годинник Webasto
59 15 Живлення кондиціонера
60 10 Сигналізація
61 15 Установка Webasto
63 20 Не використовується
64 20 Задня розетка живлення;
Вентиляція входу (версія мікроавтобуса).
65 10 Розетка для спеціального обладнання
Peugeot Boxer (2004-2006) – схема запобіжників Рік випуску: 2004, 2005, 2006.
Запобіжник прикурювача (розетка живлення) у Peugeot Boxer (2004-2006) – це запобіжник 44 у блоці запобіжників на панелі приладів зліва.
Peugeot Boxer – запобіжники – моторний відсік
№ Амп [A] Опис
1 *
60
Блок 27 запобіжників
у пасажирському відсіку.
2 *
50
Допоміжний обігрівач;
Нагрівальний резистор (двигуни 2,8 літра).
3 *
30
Перемикач запалювання
4 *
50
Система антиблокування (ABS)
5 *
40
Система охолодженого повітря
6 *
40
Вентилятор (низька швидкість)
7 *
40/60
Вентилятор (висока швидкість);
Реле вентилятора
(висока швидкість з кондиціонером).
8
30
Помпа омивача
9
15
Фари та протитуманні вогні
10
15
Сигнал;
Контроль з важеля керма.
11
15
Блок управління двигуном
(допоміжний).
14
10
Правий ближній світло
15
10
Лівий ближній світло
16
7,5
Живлення блоку управління двигуном;
Транспондер.
17
10
Блок управління двигуном
(основний).
18
7,5
Блок управління двигуном;
Транспондер
19
7,5
Компресор кондиціонера
20
30
PTC
21
15
Помпа пального
22
20
Блок управління двигуном
(основний).
23
10
Автоматична трансмісія
24
15
Автоматична трансмісія –
робота на LPG/CNG.
30
15
Далекі фари лівий та правий
* Максі запобіжники забезпечують додаткову
захист для електричних систем.
Peugeot Boxer – запобіжники – панель приладів (ліворуч)
№ Амп [A] Опис
12
5
Праві габаритні вогні
передні та задні.
13
5
Ліві габаритні вогні
передні та задні.
24
5
Підсвічування номерного знака
та причепа;
Попереджувальна лампа
бокових вогнів;
Важіль вогнів.
25
7,5
Аудіосистема
26
7,5
Гальмівні вогні
27
7,5
Електричні дзеркала;
Круїз-контроль;
Телефон;
Хронограф;
Пульт дистанційного керування;
Сигналізація.
31
10
Вогні заднього ходу;
Реле передніх фар
протитуманних;
Реле кондиціонера;
Реле обігрівача дзеркал;
Реле обігрівача заднього скла;
Розетка 12 V.
32
15
Аудіосистема
33
7,5
Задні протитуманні вогні
35
7,5
ABI – Електричне управління вікнами
36
–
Не використовується
37
10
Панель приладів
39
10
Внутрішнє підсвічування;
Діагностична розетка EOBD.
42
7,5
ABS
43
20
Помпа омивача
44
15
Прикурювач
46
–
Не використовується
49
20
Помпа омивача фар
50
7,5
Подушка безпеки
51
10
PCS (мікроавтобус)
52
20
Передня розетка живлення
53
10
Поворотники;
Аварійні вогні;
Панель приладів.
55
30
Електричний вентилятор
пасажирського відсіку;
Блок Webasto;
Вентиляція обігріву/кондиціонування;
Вентиляція обігріву Webasto;
Живлення Webasto.
62
–
Не використовується
Peugeot Boxer – запобіжники – панель приладів (праворуч)
№ Амп [A] Опис
34 10 Хронограф;
Телефон;
Сигналізація;
Пульт дистанційного керування;
Контроль кондиціонера.
38 20 Не використовується
40 15 Праве обігріваєме скло
41 10 Обігріваємі зовнішні дзеркала
45 15 Обігріваєме сидіння водія
47 20 Електричне вікно передніх дверей зліва (ABI).
48 20 Електричне вікно передніх дверей справа (ABI).
54 15 Обігріваєме скло зліва
56 30 Додаткове кондиціонування
57 15 Додаткове обігрівання вентиляції
58 5 Годинник Webasto
59 15 Живлення кондиціонера
60 10 Сигналізація
61 15 Установка Webasto
63 20 Не використовується
64 20 Задня розетка живлення;
Вентиляція входу (версія мікроавтобуса).
65 10 Розетка для спеціального обладнання
Peugeot Boxer (2004-2006) – схема запобіжників Рік випуску: 2004, 2005, 2006.
Запобіжник прикурювача (розетка живлення) у Peugeot Boxer (2004-2006) – це запобіжник 44 у блоці запобіжників на панелі приладів зліва.
Peugeot Boxer – запобіжники – моторний відсік
№ Амп [A] Опис
1 *
60
Блок 27 запобіжників
у пасажирському відсіку.
2 *
50
Допоміжний обігрівач;
Нагрівальний резистор (двигуни 2,8 літра).
3 *
30
Перемикач запалювання
4 *
50
Система антиблокування (ABS)
5 *
40
Система охолодженого повітря
6 *
40
Вентилятор (низька швидкість)
7 *
40/60
Вентилятор (висока швидкість);
Реле вентилятора
(висока швидкість з кондиціонером).
8
30
Помпа омивача
9
15
Фари та протитуманні вогні
10
15
Сигнал;
Контроль з важеля керма.
11
15
Блок управління двигуном
(допоміжний).
14
10
Правий ближній світло
15
10
Лівий ближній світло
16
7,5
Живлення блоку управління двигуном;
Транспондер.
17
10
Блок управління двигуном
(основний).
18
7,5
Блок управління двигуном;
Транспондер
19
7,5
Компресор кондиціонера
20
30
PTC
21
15
Помпа пального
22
20
Блок управління двигуном
(основний).
23
10
Автоматична трансмісія
24
15
Автоматична трансмісія –
робота на LPG/CNG.
30
15
Далекі фари лівий та правий
* Максі запобіжники забезпечують додаткову
захист для електричних систем.
Peugeot Boxer – запобіжники – панель приладів (ліворуч)
№ Амп [A] Опис
12
5
Праві габаритні вогні
передні та задні.
13
5
Ліві габаритні вогні
передні та задні.
24
5
Підсвічування номерного знака
та причепа;
Попереджувальна лампа
бокових вогнів;
Важіль вогнів.
25
7,5
Аудіосистема
26
7,5
Гальмівні вогні
27
7,5
Електричні дзеркала;
Круїз-контроль;
Телефон;
Хронограф;
Пульт дистанційного керування;
Сигналізація.
31
10
Вогні заднього ходу;
Реле передніх фар
протитуманних;
Реле кондиціонера;
Реле обігрівача дзеркал;
Реле обігрівача заднього скла;
Розетка 12 V.
32
15
Аудіосистема
33 7,5 Задні протитуманні вогні
35 7,5 ABI – Електричне управління вікнами
36 – Не використовується
37 10 Панель приладів
39 10 Внутрішнє підсвічування;
Діагностична розетка EOBD.
42 7,5 ABS
43 20 Помпа омивача
44 15 Прикурювач
46 – Не використовується
49 20 Помпа омивача фар
50 7,5 Подушка безпеки
51 10 PCS (мікроавтобус)
52 20 Передня розетка живлення
53 10 Поворотники;
Аварійні вогні;
Панель приладів.
55 30 Електричний вентилятор
пасажирського відсіку;
Блок Webasto;
Вентиляція обігріву/кондиціонування;
Вентиляція обігріву Webasto;
Живлення Webasto.
62 – Не використовується
Peugeot Boxer – запобіжники – панель приладів (праворуч)
№ Амп [A] Опис
34 10 Хронограф;
Телефон;
Сигналізація;
Пульт дистанційного керування;
Контроль кондиціонера.
38 20 Не використовується
40 15 Праве обігріваєме скло
41 10 Обігріваємі зовнішні дзеркала
45 15 Обігріваєме сидіння водія
47 20 Електричне вікно передніх дверей зліва (ABI).
48 20 Електричне вікно передніх дверей справа (ABI).
54 15 Обігріваєме скло зліва
56 30 Додаткове кондиціонування
57 15 Додаткове обігрівання вентиляції
58 5 Годинник Webasto
59 15 Живлення кондиціонера
60 10 Сигналізація
61 15 Установка Webasto
63 20 Не використовується
64 20 Задня розетка живлення;
Вентиляція входу (версія мікроавтобуса).
65 10 Розетка для спеціального обладнання
Peugeot Boxer (2004-2006) – схема запобіжників Рік випуску: 2004, 2005, 2006.
Запобіжник прикурювача (розетка живлення) у Peugeot Boxer (2004-2006) – це запобіжник 44 у блоці запобіжників на панелі приладів зліва.
Peugeot Boxer – запобіжники – моторний відсік
№ Амп [A] Опис
1 *
60
Блок 27 запобіжників
у пасажирському відсіку.
2 *
50
Допоміжний обігрівач;
Нагрівальний резистор (двигуни 2,8 літра).
3 *
30
Перемикач запалювання
4 *
50
Система антиблокування (ABS)
5 *
40
Система охолодженого повітря
6 *
40
Вентилятор (низька швидкість)
7 *
40/60
Вентилятор (висока швидкість);
Реле вентилятора
(висока швидкість з кондиціонером).
8
30
Помпа омивача
9
15
Фари та протитуманні вогні
10
15
Сигнал;
Контроль з важеля керма.
11
15
Блок управління двигуном
(допоміжний).
14
10
Правий ближній світло
15
10
Лівий ближній світло
16
7,5
Живлення блоку управління двигуном;
Транспондер.
17
10
Блок управління двигуном
(основний).
18
7,5
Блок управління двигуном;
Транспондер
19
7,5
Компресор кондиціонера
20
30
PTC
21
15
Помпа пального
22
20
Блок управління двигуном
(основний).
23
10
Автоматична трансмісія
24
15
Автоматична трансмісія –
робота на LPG/CNG.
30
15
Далекі фари лівий та правий
* Максі запобіжники забезпечують додаткову
захист для електричних систем.
Peugeot Boxer – запобіжники – панель приладів (ліворуч)
№ Амп [A] Опис
12
5
Праві габаритні вогні
передні та задні.
13
5
Ліві габаритні вогні
передні та задні.
24
5
Підсвічування номерного знака
та причепа;
Попереджувальна лампа
бокових вогнів;
Важіль вогнів.
25
7,5
Аудіосистема
26
7,5
Гальмівні вогні
27
7,5
Електричні дзеркала;
Круїз-контроль;
Телефон;
Хронограф;
Пульт дистанційного керування;
Сигналізація.
31
10
Вогні заднього ходу;
Реле передніх фар
протитуманних;
Реле кондиціонера;
Реле обігрівача дзеркал;
Реле обігрівача заднього скла;
Розетка 12 V.
32
15
Аудіосистема
33 7,5 Задні протитуманні вогні
35 7,5 ABI – Електричне управління вікнами
36 – Не використовується
37 10 Панель приладів
39 10 Внутрішнє підсвічування;
Діагностична розетка EOBD.
42 7,5 ABS
43 20 Помпа омивача
44 15 Прикурювач
46 – Не використовується
49 20 Помпа омивача фар
50 7,5 Подушка безпеки
51 10 PCS (мікроавтобус)
52 20 Передня розетка живлення
53 10 Поворотники;
Аварійні вогні;
Панель приладів.
55 30 Електричний вентилятор
пасажирського відсіку;
Блок Webasto;
Вентиляція обігріву/кондиціонування;
Вентиляція обігріву Webasto;
Живлення Webasto.
62 – Не використовується
Peugeot Boxer – запобіжники – панель приладів (праворуч)
№ Амп [A] Опис
34 10 Хронограф;
Телефон;
Сигналізація;
Пульт дистанційного керування;
Контроль кондиціонера.
38 20 Не використовується
40 15 Праве обігріваєме скло
41 10 Обігріваємі зовнішні дзеркала
45 15 Обігріваєме сидіння водія
47 20 Електричне вікно передніх дверей зліва (ABI).
48 20 Електричне вікно передніх дверей справа (ABI).
54 15 Обігріваєме скло зліва
56 30 Додаткове кондиціонування
57 15 Додаткове обігрівання вентиляції
58 5 Годинник Webasto
59 15 Живлення кондиціонера
60 10 Сигналізація
61 15 Установка Webasto
63 20 Не використовується
64 20 Задня розетка живлення;
Вентиляція входу (версія мікроавтобуса).
65 10 Розетка для спеціального обладнання
Peugeot Boxer (2006-2010) – схема блоку запобіжників Рік випуску: 2006, 2007, 2008, 2009, 2010.
Запобіжник прикурювача (розетка живлення) у Peugeot Boxer (2006-2010) – це запобіжник 44 у блоці запобіжників на панелі приладів.
Peugeot Boxer – запобіжники – панель приладів
№ Амп [A] Опис
12
7,5
Правий ближній світло
13
7,5
Лівий ближній світло;
Регулювання висоти фари.
31
7,5
Живлення реле
32
10
Внутрішнє підсвічування мікроавтобуса;
Попереджувальні вогні
33
15
Розетка 12 V задня
34
–
Не використовується
35
7,5
Вогні заднього ходу;
Датчик наявності води
в дизельному паливі
36
20
Блокування/розблокування дверей
37
10
Перемикач гальмівних вогнів;
Третій гальмівний вогонь;
Панель приладів.
38
10
Внутрішнє реле
Андрій Горбунов
Я – справжній ентузіаст автосправи з понад 10-річним досвідом у сфері ремонту та обслуговування автомобілів. Спеціалізуюсь на сучасній діагностиці та бензинових і дизельних двигунах. Для мене важлива якість, чесність і індивідуальний підхід до кожного клієнта. Моє завдання просте: щоб ваше авто працювало бездоганно.
