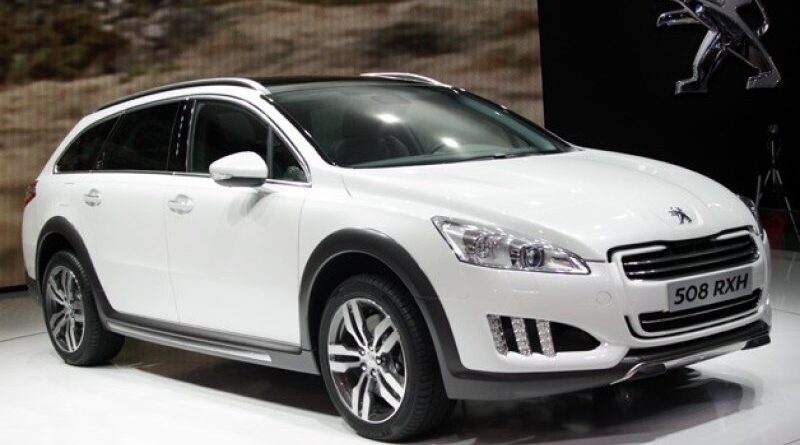

Peugeot 508 RXH (2011-2016) – коробка запобіжників
У цій статті ви знайдете схеми блоку запобіжників Peugeot 508 RXH (2011–2016), отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся призначення кожного запобіжника (схема запобіжників).
Peugeot 508 RXH (2011-2016) – схема запобіжників
Рік випуску: 2011, 2012, 2013, 2014, 2015, 2016.
Запобіжник прикурювача (розетка живлення) у Peugeot 508 RXH (2011-2016) – це запобіжник F13 у блоці запобіжників у бардачку.
Запобіжники за бардачком
| Nr | Amp [A] | Опис |
| F6
A або B |
15 | Аудіосистема |
| F8 | 3 | Сигналізація |
| F13 | 10 | Передній прикурювач |
| F14 | 10 | Передня розетка 12 V. |
| F 16 | 3 | Заднє читання,
Лампи для карт. |
| F17 | 3 | Заднє читання,
Зовнішнє дзеркало. |
| F28
A або B |
15 | Аудіосистема |
| F30 | 20 | Задній склоочисник |
| F32 | 10 | Аудіопідсилювач |
Запобіжники на панелі приладів
Блок запобіжників знаходиться на нижній панелі приладів (правий бік).
| Nr | Amp [A] | Опис |
| F3 | 15 | Електросклопідйомник з боку водія;
Розетка 12 V для задніх сидінь. |
| F4 | 15 | Розетка 12 V у багажнику |
| F5 | 30 | Заднє скло з одним натисканням |
| F6 | 30 | Переднє скло з одним натисканням |
| F11 | 20 | Блок для причепа. |
| F12 | 20 | Аудіопідсилювач |
| F15 | 20 | Штора
вікна даху (SW). |
| F 16 | 5 | Панель управління
електросклопідйомниками водія. |
Запобіжники в моторному відсіку
Блок запобіжників розташований у моторному відсіку біля акумулятора.
| Nr | Amp [A] | Опис |
| F20 | 15 | Помпа омивача переднього та
заднього скла. |
| F21 | 20 | Помпа омивача фар |
| F22 | 15 | Сигнал |
| F23 | 15 | Правий ближній світло |
| F24 | 15 | Лівий дальнє світло
. |
| F27 | 5 | Ліві фари |
| F28 | 5 | Праві фари |
