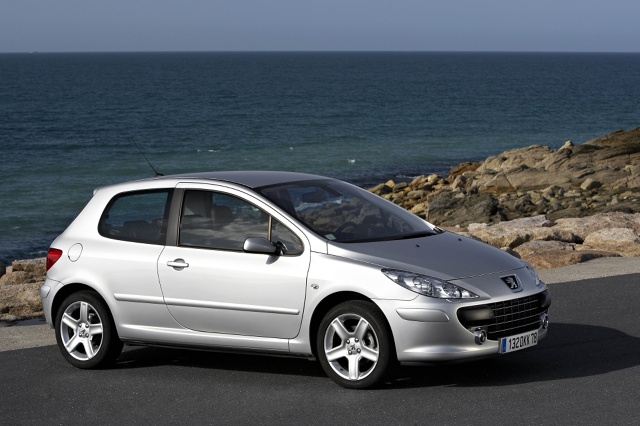

Peugeot 307 (2001-2008) – коробка запобіжників
У цій статті ви знайдете діаграми блоку запобіжників Peugeot 307 (2001–2008), отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся призначення кожного запобіжника (схема запобіжників).
Peugeot 307 (2001-2004) – схема запобіжника
Рік випуску: 2001, 2002, 2003, 2004.
Запобіжник прикурювача (розетка живлення) у Peugeot 307 (2001-2004) – це запобіжник 7 у блоці запобіжників на панелі приладів.
Запобіжники консолі
| Nr | Amp [A] | Опис | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Задній протитуманний ліхтар | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Двірник заднього скла | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Електрично керований склоочисник;
Скляний люк. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Задній стоп-сигнал,
включаючи причіп. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Реклама |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Заднє освітлення;
Переднє освітлення Прикурювач; Освітлення відсіку для речей. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Блок запобіжників під капотом
| Nr | Amp [A] | Опис | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Автоматичний вимикач заднього ходу
коробки передач; Контроль реле блокування стартера автоматичної коробки передач; Ручний вимикач заднього ходу коробки передач; Датчик швидкості автомобіля; Контролер обігріву перед обігрівом; Датчик води в дизельному паливі; Датчик потоку повітря DW. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Електромагнітний клапан бака;
Паливний насос. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Контролер гідропідсилювача;
Контролер ABS або ESP |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Контролер інжекції;
Контроль реле вентилятора; Контроль реле додаткового обігріву; Контролер автоматичної коробки передач; Секвенційний контроль автоматичної коробки передач; Реле автоматичного блокування коробки передач. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Блок управління фільтром часток | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Передні протитуманні фари | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Насос для омивача фар | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Контроль реле вентилятора;
Живлення контролера інжекції. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Ліві ближні фари | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Праві ближні фари | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Основна балка зліва | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Правий дальнє світло | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | Сигнал | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Насос для омивача передніх і задніх фар | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Датчики кисню;
Електромагнітний клапан рециркуляції вихлопних газів; Іскрова котушка; Регулятор високого тиску дизельного пального; Живлення інжекторів (бензин). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 40 | Насос повітря для бензинового двигуна
з автоматичною коробкою передач |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 30 | Передній двірник низької/високої швидкості | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 40 | Вентилятор кондиціонера | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Реклама |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Maxi – таблиця запобіжників
| Nr | Amp [A] | Опис |
| 1 | 30 | Блок вентилятора |
| 2 | 30 | Двигун насоса ESP/ABS |
| 3 | 30 | Електромагнітні клапани ESP/ABS |
| 4 | 60 | Живлення інтерфейсу
інтегрованих систем. |
| 5 | 70 | Живлення інтерфейсу
інтегрованих систем. |
| 6 | 20 | Обігріті сидіння |
| 7 | 30 | Ключ запалювання, потужність |
| 8 | 70 | Група електропомпи
гідропідсилювача. |
Peugeot 307 (2005-2008) – схема запобіжника
Рік випуску: 2005, 2006, 2007, 2008.
Запобіжник прикурювача (розетка живлення) у Peugeot 307 (2005-2008) – це запобіжник 9 у блоці запобіжників на панелі приладів.
Запобіжники на панелі приладів
| Nr | Amp [A] | Опис | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15 | Третій склоочисник | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 30 | Блокування та суперзакриття | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 5 | Група подушок безпеки та переднатягувачів | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Вимикачі гальм (STOP) та
педалі зчеплення; Датчик рівня охолоджуючої рідини двигуна; Датчик кута повороту; Датчик ESP подвійної дії; Насос фільтра для часток; Діагностичний роз’єм; Електрохроматичне дзеркало. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30 | Електричні вікна спереду;
Панорама; Обігріті дзеркала. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Реклама |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 | Електричні вікна ззаду | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 5 | Внутрішнє освітлення спереду та ззаду;
Лампи для читання карт; Освітлення відсіку для речей. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Аудіосистема;
Аудіо/телефон; Багатофункціональний дисплей; Сирена тривоги; Блок тривоги; Блок запобіжників причепа; Модуль навчання водіння; Живлення від керма. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 30 | Розетка спереду 12 V;
Розетка ззаду 12 V. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Контролер автоматичної трансмісії;
Контролер низького тиску в шинах; Вимикач STOP. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Діагностичний роз’єм;
Фільтр для часток; Ключ запалювання з низьким струмом. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Модуль навчання водіння;
Асистент заднього паркування. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 5 | Блок запобіжників двигуна;
Датчик дощу та освітленості. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | Блок запобіжників причепа;
Панель приладів; Подушки безпеки та переднатягувачі; Автоматичний клімат-контроль; Набір для гучного зв’язку. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Блокування та суперзакриття | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | – | Обхід PARC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 40 | Обігріте заднє скло | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 20 | Обігріті сидіння для водія та пасажира | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Блок запобіжників під капотом
| Nr | Amp [A] | Опис | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 20 | Живлення модуля управління двигуном і
реле високої швидкості вентилятора. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Сигнал | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Передній і задній склоочисник | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Розпилювач фар | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Паливний насос і електромагнітний клапан
для зливу бака (2 літри бензину). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Автоматична трансмісія на чотири швидкості;
Блокування важеля автоматичної трансмісії; Кнопка управління; Реле високої швидкості вентилятора; Ксенонові фари праві та ліві. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Блок управління ABS/ESP;
Блок управління насосом гідропідсилювача. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 25 | Контроль стартерного двигуна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Реклама |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Додатковий обігрівач (дизель);
Вимикач рівня охолоджуючої рідини. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Актуатори блоку управління двигуном
(іскрова котушка, електромагнітні клапани, лямбда-пробки, блок управління, інжектори, обігрівачі), Електромагнітний клапан для зливу бака (бензин 1,4 літри та бензин 1,6 літри). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 40 | Вентилятор кондиціонера | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30 | Низька/висока швидкість склоочисників
переднього скла. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 40 | Живлення інтерфейсу інтегрованих систем
(позитивне запалювання). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 30 | Насос повітря (2 літри бензину) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 * | 10 | Правий ліхтар | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 * | 15 | Лівий ліхтар | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 * | 15 | Лівий ближній ліхтар | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 * | 15 | Правий ближній ліхтар | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 15 | Автоматична трансмісія на шість швидкостей | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Maxi – таблиця запобіжників
| Nr | Amp [A] | Опис |
| MF1 | 30 | Вентилятор 200 Вт. |
| 50 | Вентилятор 400 Вт і 460 Вт. | |
| MF2 | 30 | Помпа ABS/ESP |
| MF3 | 30 | Електромагнітні клапани ABS/ESP |
| MF4 | 60 | Живлення інтерфейсу інтегрованих систем |
| MF5 | 70 | Живлення інтерфейсу інтегрованих систем |
| MF6 | 20 | Блок запобіжників у
відсіку пасажирів. |
| MF8 | 70 | Група електропомпи гідропідсилювача |
