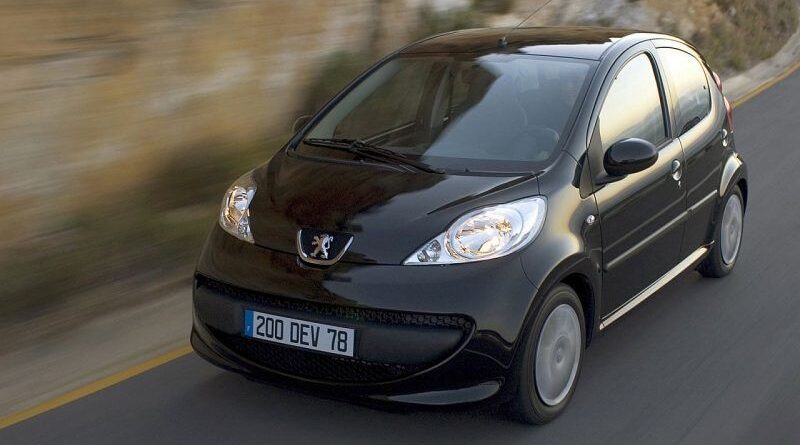

Peugeot 107 (2005-2018) – коробка запобіжників
У цій статті ви знайдете схеми блоку запобіжників Peugeot 107 2005-2018, отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся призначення кожного запобіжника (схема запобіжників).
Peugeot 107 (2005-2007) – схема запобіжника
Рік випуску: 2005, 2006, 2007.
Запобіжник прикурювача (розетка живлення) у Peugeot 107 (2005-2007) – це запобіжник 11 у блоці запобіжників.
Блоки запобіжників на панелі приладів
Вони розташовані з обох боків панелі приладів під оббивкою.
| № | Амперність [A] | Опис |
| 1 | 10 | Гальмівні вогні |
| 2 | 25 | Централізоване замикання/розблокування |
| 3 | 20 | Обігрів заднього скла |
| 4 | 7,5 | Задні вогні |
| 5 | 7,5 | Діагностична розетка |
| 6 | 7,5 | Заднє протитуманне світло;
Панель приладів. |
| 7 | 7,5 | Обігрів заднього скла |
| 8 | 7,5 | Блок управління впорскуванням |
| 9 | 10 | Живлення електричного індикатора пального |
| 10 | 20 | Вмикач |
| 11 | 15 | Аксесуари;
Розетка 12 V. |
| 12 | 7,5 | Обігрів;
ABS; Реле вентилятора; Вмикач передніх і задніх вогнів. |
| 13 | 15 | Контролер подушок безпеки;
Контролер двигуна; Контролер іммобілізатора двигуна; Свічка запалювання. |
| 14 | 7,5 | Клімат-контроль |
| 15 | 40 | Аксесуари;
Обігрів; ABS; Реле вентилятора; Вмикач передніх і задніх вогнів. |
| 16 | 30 | Електричні вікна |
| 17 | 40 | Обігрів |
Блок запобіжників у моторному відсіку
| № | Амперність [A] | Опис |
| 1 | 50 | 2 Тронік;
Група вентилятора (дизель). |
| 2 | 10 | Фари |
| 30 | Фари з денними вогнями | |
| 3 | 25 | Блок управління ABS |
| 4 | 30 | Живлення вимикача запалювання |
| 5 | 10 | Аварійні вогні |
| 6 | 10 | Фари |
| 7 | 15 | Світло для гостей |
| 8 | 15 | Бензин – контролер двигуна |
| 25 | Дизель – блок управління двигуном | |
| 9 | 10 | Клаксон |
| 10 | 30 | Група вентилятора (бензин) |
| 11 | 40 | ABS |
Peugeot 107 (2008-2011) – схема запобіжника
Рік випуску: 2008, 2009, 2010, 2011.
Запобіжник прикурювача (розетка живлення) у Peugeot 107 (2008-2011) – це запобіжник 11 у блоці запобіжників.
Блоки запобіжників на панелі приладів
Вони розташовані з обох боків панелі приладів під оббивкою.
| № | Амперність [A] | Опис |
| 1 | 10 | Гальмівні вогні; ABS; Вогні перемикання “2 Тронік”. |
| 2 | 25 | Централізоване замикання/розблокування |
| 3 | 20 | Обігрів заднього скла |
| 4 | 7,5 | Задні вогні; Освітлення номерного знака; Панель приладів; Дисплей. |
| 5 | 7,5 | Діагностична розетка |
| 6 | 7,5 | Заднє протитуманне світло; Панель приладів; Перемикання “2 Тронік”. |
| 7 | – | – |
| 8 | 7,5 | ABS; Гідропідсилювач; Клімат-контроль; Монтаж вентилятора. |
| 9 | 10 | Задні вогні; Централізоване замикання/розблокування; Електричні вікна; Обігрів заднього скла; Лічильник; Клімат-контроль; Обігрів; Спідометр. |
| 10 | 20 | Передні та задні щітки |
| 11 | 15 | Аудіосистема; Електронний іммобілізатор двигуна; Розетка 12 V (макс. 120 W). |
| 12 | 7,5 | Обігрів заднього скла; ABS; Група вентилятора; Передні та задні щітки; Гідропідсилювач; Централізоване замикання/розблокування; Клімат-контроль; Електричні вікна; Лічильник; Спідометр. |
| 13 | 15 | Подушки безпеки; Блок управління двигуном; Електронний іммобілізатор двигуна; Перемикання “2 Тронік”; Панель приладів. |
| 14 | 7,5 | Клімат-контроль |
| 15 | 40 | Аксесуари; Обігрів; ABS; Реле вентилятора; Передні та задні щітки. |
| 16 | 30 | Електричні вікна |
| 17 | 40 | Обігрів; Клімат-контроль. |
Блок запобіжників у моторному відсіку
| № | Амперність [A] | Опис |
| 1 | 50 | 2 Тронік; Група вентилятора (дизель). |
| 2 | 10 | Фари |
| 20 | Фари з денними вогнями | |
| 3 | 30 | Блок управління ABS |
| 4 | 30 | Живлення вимикача запалювання |
| 5 | 10 | Аварійні вогні; Вогні попередження на панелі приладів; Поворотники. |
| 6 | 10 | Фари |
| 7 | 15 | Внутрішнє освітлення; Лічильник; Аудіосистема; Панель приладів; Спідометр |
| 8 | 15 | Бензин – блок управління двигуном |
| 25 | Дизель – блок управління двигуном | |
| 9 | 10 | Клаксон |
| 10 | 30 | Група вентилятора (бензин) |
| 11 | 40 | ABS/ESP |
| 12 | 50 | Гідропідсилювач |
Peugeot 107 (2012-2014) – схема запобіжника
Рік випуску: 2012, 2013, 2014.
Запобіжник прикурювача (розетка живлення) у Peugeot 107 (2012-2014) – це запобіжник 15 у блоці запобіжників.
Блоки запобіжників на панелі приладів
Вони розташовані з обох боків панелі приладів під оббивкою.
| № | Амперність [A] | Опис |
| 1 | 10 | Гальмівні вогні; ABS; Вогні перемикання “2 Тронік”. |
| 2 | 25 | Централізоване замикання/розблокування; Дистанційний пульт. |
| 3 | 20 | Обігрів заднього скла |
| 4 | 7,5 | Задні фари; Освітлення номерного знака; Панель приладів; Дисплей; Регулювання фар; Денне світло LED; Позиційні вогні. |
| 5 | 7,5 | Діагностична розетка |
| 6 | 7,5 | 2 Тронік; Заднє протитуманне світло; ESP; Денне світло LED; Панель приладів; Спідометр. |
| 7 | – | Не використовується |
| 8 | 7,5 | ABS; Гідропідсилювач; Клімат-контроль; Монтаж вентилятора. |
| 9 | 10 | Задні вогні; Централізоване замикання/розблокування; Електричні вікна; Обігрів заднього скла; Спідометр; Клімат-контроль; Обігрів; Дистанційний пульт. |
| 10 | 20 | Передні та задні щітки та рідина для миття скла |
| 11 | 15 | Аудіосистема; Розетка 12 V (макс. 120 W). |
| 12 | 7,5 | Обігрів заднього скла; ABS; Група вентилятора; Передні та задні щітки та розпилювач скла; Гідропідсилювач; Централізоване замикання/розблокування; Клімат-контроль; Обігрів; Електричні вікна; Спідометр; Спідометр; Дистанційний пульт; Заднє світло. |
| 13 | 15 | Подушки безпеки; Система впорскування пального; 2 Тронік; Панель приладів; Спідометр; Денне світло LED. |
| 14 | 7,5 | Клімат-контроль; Обігрів. |
| 15 | 40 | Аудіосистема; Розетка 12 V; Передні та задні щітки; Гідропідсилювач; ABS/ESP; Група вентилятора охолодження. |
| 16 | 30 | Електричні вікна |
| 17 | 40 | Обігрів; Клімат-контроль. |
Схема запобіжників у моторному відсіку
| № | Амперність [A] | Опис |
| 1 | 5 | Денне світло LED |
| 2 | 20 | Передні протитуманні фари |
| 3 | 10 | Лівий передній фар |
| 4 | 10 | Правий передній фар |
| 5 | 7,5 | Перемикання 2 Тронік; Система впорскування пального. |
| 6 | 7,5 | Перемикання 2 Тронік; Система впорскування пального. |
| 7 | 30 | Денне світло LED; Передні протитуманні фари. |
| 8 | 25 | ABS |
| 30 | ABS/ESP (з VSC) | |
| 9 | 30 | Стартер; Обігрів заднього скла; ABS; Група вентилятора охолодження; Передні та задні щітки та розпилювач скла; Гідропідсилювач; Централізоване замикання/розблокування; Клімат-контроль; Обігрів; Електричні вікна; Спідометр; Спідометр; Дистанційний пульт; Заднє світло; Подушки безпеки; Система впорскування пального; Перемикання 2 Тронік; Панель приладів; Денне світло LED. |
| 10 | 10 | Аварійні вогні; Панель приладів; Обертовий лічильник; Поворотники. |
| 11 | 20 | Лівий передній фар; Правий передній фар. |
| 12 | 15 | Внутрішнє освітлення; Спідометр; Аудіосистема; Панель приладів; Обертовий лічильник. |
| 13 | 15 | Система впорскування пального; Група вентилятора охолодження. |
| 14 | 10 | Клаксон |
| 15 | 7,5 | Резервний запобіжник |
| 16 | 10 | Резервний запобіжник |
| 17 | 15 | Резервний запобіжник |
| 18 | 50 | Перемикання 2 Тронік |
| 19 | 30 | Група вентилятора охолодження |
| 40 | ||
| 20 | 40 | ABS |
| 50 | ABS/ESP (з VSC) | |
| 21 | 50 | Гідропідсилювач |
