Opel Zafira A (1999-2005) – коробка запобіжників
Opel Zafira A – схема блоку запобіжників
Рік виробництва: 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Запобіжник прикурювача (розетка живлення) в Opel Zafira A – це запобіжник 36 у блоці запобіжників в салоні.
Салон

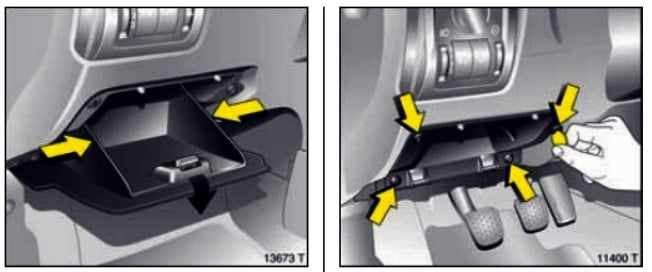

Блок запобіжників розташований під панеллю приладів за бардачком. Щоб отримати доступ, потрібно злегка стиснути бокові стінки, повністю опустити бардачок і від’єднати його. Потім, використовуючи монету, повернути гвинти кріплення на 90 ° і зняти кріплення бардачка.
Тип 1
Запобіжники Opel Zafira A
| № | Опис |
| R1 | – |
| R2 | Реле сигналу |
| R3 | Реле ближнього світла |
| R4 | Реле заднього склоочисника |
| R5 | Реле обігріву дзеркала |
| R6 | Реле протитуманних фар |
| R7 | Реле заднього протитуманного світла |
| R8 | Реле покажчиків повороту – правий |
| R9 | Реле покажчиків повороту – лівий |
| R10 | Передавач звукового сигналу телефону |
| R11 | – |
| R12 | Реле двигуна склоочисника лобового скла |
| R13 | – |
| R14 | Реле обігріву заднього скла |
| R15 | Блок управління багатофункціональний |
| 1 | – |
| 2 | 30A) Обігрівач/обігрівач сидіння кондиціонера |
| 3 | Обігрів;
Кондиціонування. |
| 5 | – |
| 6 | 10A Правий прожектор – ближнє світло, регулювання освітлення фар |
| 7 | 10A Передні/задні габарити (праві), підсвітка номерного знака |
| 8 | 10A Правий прожектор – дальнє світло |
| 9 | 30A Насос омивача фар |
| 10 | 15A Сигнал |
| 11 | 20A Центральний замок |
| 12 | 15A Протитуманні фари |
| 13 | Багатофункціональний дисплей 7,5 A |
| 14 | 30A Двигун склоочисника лобового скла |
| 15 | 7,5A Електричні вікна;
Скляний дах; Електричні дзеркала. |
| 16 | 10A Заднє протитуманне світло |
| 17 | 30A Електричні вікна |
| 18 | 7,5A Контроль освітлення фар |
| 19 | – |
| 20 | 30A Електричні вікна |
| 21 | 7,5A Блокування ключа в запалюванні (автоматична коробка передач);
Система сигналізації; Аудіосистема. |
| 22 | 15A Покажчики повороту;
Аварійні фари; Багатофункціональний дисплей; Бортовий комп’ютер; Покажчики повороту. |
| 23 | 10A Антиблокувальна система (ABS);
Гідропідсилювач керма. |
| 24 | 10A Лівий прожектор – ближнє світло, регулювання освітлення фар |
| 25 | 10A Ліве переднє/заднє світло, підсвітка номерного знака |
| 26 | 10A Лівий прожектор – дальнє світло |
| 27 | – |
| 28 | 20A Внутрішнє освітлення |
| 29 | 10A Покажчик повороту;
Сигнальна лампа; Внутрішнє освітлення. |
| 30 | 30A Задні двері |
| 31 | – |
| 32 | 10A Система денного освітлення;
Система сигналізації. |
| 33 | 20A Розетка для причепа – клема 30 |
| 34 | 20A Аудіосистема;
Багатофункціональний дисплей. |
| 35 | 10A Блок управління автоматичною коробкою передач;
Блок управління двигуном вентилятора охолодження; Система кондиціонування. |
| 36 | 20A Обігрівач сидіння;
Запобіжник прикурювача. |
| 37 | – |
| 38 | 10A Стоп-сигнали;
Система контролю автоматичної коробки передач; Багатофункціональний дисплей; Круїз-контроль. |
| 39 | 7,5A Блок управління автоматичною коробкою передач;
Блок управління двигуном вентилятора охолодження; Система кондиціонування. |
| 40 | 7,5A Блок управління двигуном вентилятора охолодження;
Система кондиціонування. |
| 41 | 10A Обігрівані дзеркала |
Тип 2
Запобіжники Opel Zafira A
| R1 | – |
| R2 | Реле сигналу |
| R3 | Реле ближнього світла |
| R4 | Реле заднього склоочисника |
| R5 | Реле обігріву дзеркала |
| R6 | Реле протитуманних фар |
| R7 | Реле заднього протитуманного світла |
| R8 | Реле – перемикач покажчиків повороту |
| R9 | Активує реле перемикача сигналу |
| R10 | Передавач звукового сигналу телефону |
| R11 | Перетворювач сигналу датчика швидкості колеса |
| R12 | Реле двигуна склоочисника лобового скла |
| R13 | Реле внутрішнього освітлення |
| R14 | Реле обігріву заднього скла |
| R15 | Блок управління багатофункціональний |
| 1 | – |
| 2 | (30A) Обігрівач/кондиціонер обігрівача сидіння |
| 3 | (40A) Обігрів заднього скла |
| 4 | – |
| 5 | – |
| 6 | (10A) Правий прожектор – ближнє світло, регулювання освітлення фар |
| 7 | (10A) Бокові/задні праві вогні;
Підсвітка номерного знака. |
| 8 | (10A) Правий прожектор – дальнє світло |
| 9 | (30A) Насос омивача фар |
| 10 | (15A) Сигнал |
| 11 | (20A) Центральний замок |
| 12 | (15A) Протитуманні фари |
| 13 | (5A) Багатофункціональний дисплей |
| 14 | (30A) Двигун склоочисника лобового скла;
Скляний дах (кабріолет). |
| 15 | (5A) Електричні вікна;
Скляний дах; Електричні дзеркала; Внутрішнє освітлення; Система сигналізації. |
| 16 | (10A) Заднє протитуманне світло |
| 17 | (30A) Електричні вікна |
| 18 | (5A) Регулювання фар;
Підсвітка номерного знака. |
| 19 | (10A) Аудіосистема;
Телефон; Багатофункціональний дисплей. |
| 20 | (30A) Електричні вікна |
| 21 | (5A) E/m блокування ключа в запалюванні (автоматична коробка передач);
Система сигналізації; Аудіосистема; Телефон. |
| 22 | (15A) Покажчики повороту;
Аварійні фари; Багатофункціональний дисплей; Бортовий комп’ютер; Покажчики. |
| 23 | (10A) Антиблокувальна система (ABS);
Гідропідсилювач керма. |
| 24 | (10A) Лівий прожектор – ближнє світло, регулювання освітлення фар |
| 25 | (10A) Ліве бокове/заднє світло;
Підсвітка номерного знака. |
| 26 | (10A) Лівий прожектор – дальнє світло |
| 27 | (2A) Привід складаного даху |
| 28 | (5A) Насос внутрішнього освітлення |
| 29 | (10A) Покажчик повороту;
Сигнальна лампа; Внутрішнє освітлення; Система контролю автоматичної коробки передач. |
| 30 | (30A) Скляний дах |
| 31 | (20A) Система обприскування та склоочисника заднього скла |
| 32 | (10A) Система денного освітлення;
Сигнальна лампа; Система сигналізації; Модуль управління іммобілайзером. |
| 33 | (20A) Розетка для причепа – клема 30 |
| 34 | (20A) Аудіосистема;
Багатофункціональний дисплей; Телефон. |
| 35 | (10A) Модуль управління автоматичною коробкою передач;
Модуль управління двигуном вентилятора охолодження; Система кондиціонування. |
| 36 | (15A) Обігрівач сидіння;
Запобіжник прикурювача. |
| 37 | (20A) Обігрівані сидіння |
| 38 | (10A) Стоп-сигнали;
Система контролю автоматичної коробки передач; Багатофункціональний дисплей; Круїз-контроль. |
| 39 | (5A) Модуль управління автоматичною коробкою передач;
Модуль управління двигуном вентилятора охолодження; Система кондиціонування. |
| 40 | (5A) Модуль управління двигуном вентилятора охолодження;
Система кондиціонування. |
| 41 | (10A) Обігрівані дзеркала |
| 42 | (5A) Датчик зайнятості сидіння;
Внутрішня лампа. |
| 43 | (20A) Ксеноновий прожектор – правий 2002 ^ |
| 44 | (20A) Ксеноновий прожектор – лівий 2002 ^ |
| 45 | (5A) Обігрівані сидіння 2002 ^ |
| 46 | (15A) Управління двигуном 2002 ^ |
| 47 | (20A) Додатковий обігрівач – Дизель |
| 48 | (5A) Привід складаного даху |
| 49 | – |
| 50 | (40A) Реле двигуна вентилятора охолодження – 2,0 Дизель / 1,7 Дизель з A / C |
Двигун
Під капотом є 2 окремі коробки: одна з запобіжниками і одна з реле.
Актуальна схема надрукована на захисному покритті.
Блок запобіжників
Схема
| Ef1 | 60A Запалювання |
| Ef2 | Блок запобіжників/реле 60A — набір покажчиків, ближнє світло, денні вогні, система сигналізації, блок управління іммобілайзером, управління двигуном |
| Ef3 | 60A силові ланцюги більшості електричних пристроїв |
| Ef4 | 20A Електродвигуни вентилятора системи охолодження (X12XE – без кондиціонера) |
| Ef5 | 60A ABS |
| Ef6 | 30A Управління двигуном |
| Ef7 | 80A насос гідропідсилювача |
| Ef8 | 40A Електродвигуни вентилятора системи охолодження (бензин – за винятком Х20ХЕ з кондиціонером) |
Блок реле
Тип 1
| 1 | – |
| 2 | Реле двигуна вентилятора охолодження (за винятком Z12XE) |
| 3 | Реле паливного насоса (за винятком Z20LET / Z22SE) |
| 4 | Реле паливного насоса (Z22SE / Z20LET) |
| 5 | Реле двигуна насоса охолоджуючої рідини (Z20LET) |
| 6 | Реле двигуна вентилятора охолодження |
| 7 | Реле затримки склоочисників фар |
| 8 | – |
Тип 2
| 1 | – |
| 2 | Реле двигуна вентилятора охолодження (X16SZR, X18XE1, X20XEV) |
| 3 | Реле двигуна вентилятора охолодження (X14XE, X16XEL) |
| 4 | Реле паливного насоса |
| 5 | – |
| 6 | Реле двигуна вентилятора охолодження |
| 7 | Реле затримки склоочисників фар |
| 8 | – |
