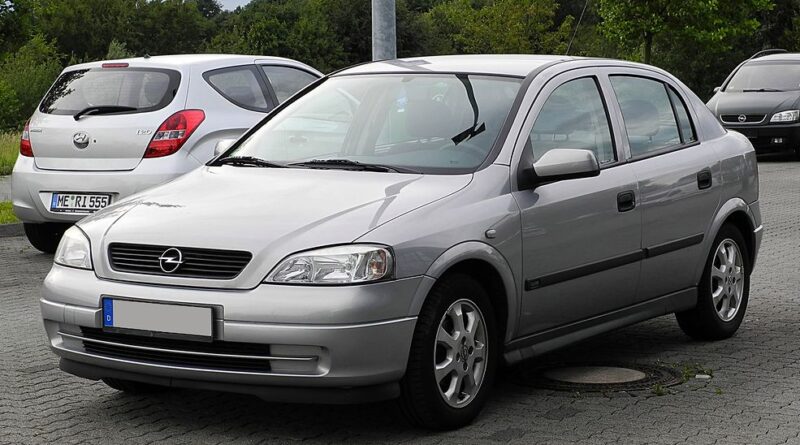

Opel Astra G (1998-2008) – коробка запобіжників
Opel Astra G (Astra II) – схема блоку запобіжників
Рік виробництва: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008,
Запобіжник прикурювача (розетка живлення) в Opel Astra G – це запобіжник 36 у блоці запобіжників.
Салон
Блок запобіжників знаходиться під приладовою панеллю за бардачком.
| R1 | |
| R2 | Реле клаксона |
| R3 | Реле фар ближнього світла |
| R4 | Реле заднього двірника |
| R5 | Реле обігріву зовнішніх дзеркал |
| R6 | Реле протитуманних фар |
| R7 | Реле задньої протитуманної фари |
| R8 | Реле правого покажчика повороту |
| R9 | Реле лівого покажчика повороту |
| R10 | Передавач телефонного звукового сигналу |
| R11 | |
| R12 | Реле двигуна двірника лобового скла |
| R13 | |
| R14 | Обігріваєме реле заднього скла |
| R15 | Модуль багатофункціонального контролю |
| F1 | |
| F2 | (30A) Обігрів/кондиціонер (AC);
Обігріті сидіння. |
| F4 | |
| F5 | |
| F6 | (10A) Права фара – ближнє світло, регулювання фар |
| F7 | (10A) Бокові/задні вогні справа;
Лампа номерного знака; |
| F8 | (10A) Права фара – дальнє світло |
| F9 | (30A) Помпа омивача фар |
| F10 | (15A) Клаксон |
| F11 | (20A) Центральний замок |
| F12 | (15A) Передні протитуманні фари |
| F13 | (7,5A) Багатофункціональний цифровий дисплей |
| F14 | (30A) Двигун двірника лобового скла |
| F15 | (7,5A) Електричні вікна;
Скляний люк; Електричні бічні дзеркала. |
| F 16 | (10A) Задня протитуманна фара |
| F17 | (30A) Електричні вікна |
| F18 | (7,5A) Регулювання фар |
| F19 | – |
| F20 | (30A) Електричні вікна |
| F21 | (7,5A) Електромагніт блокування запалювання (AT);
Система сповіщення; Аудіосистема. |
| F22 | (15A) Показчики повороту;
Аварійні вогні; Багатофункціональний цифровий дисплей; Бортовий комп’ютер. |
| F23 | (10A) Антиблокувальна система (ABS);
Гідропідсилювач керма |
| F24 | (10A) Ліва фара – ближнє світло, регулювання фар |
| F25 | (10A) Бокові/задні вогні зліва;
Лампа номерного знака; |
| F26 | (10A) Ліва фара – дальнє світло |
| F27 | – |
| F28 | (7,5A) Внутрішнє освітлення |
| F29 | (10A) Показчики повороту та сигнальні вогні;
Внутрішнє освітлення. |
| F30 | (30A) Скляний люк |
| F31 | – |
| F32 | (10A) Денні вогні;
Система сповіщення. |
| F33 | (20A) Розетка для причепа30 |
| F34 | (20A) Аудіосистема;
Багатофункціональний цифровий дисплей. |
| F35 | (10A) Автоматична коробка передач (AT);
Модуль контролю двигуна вентилятора охолодження; Кондиціонер (AC). |
| F36 | (20A) Обігріті сидіння;
Запальничка. |
| F37 | – |
| F38 | (10A) Стоп-сигнали;
Автоматична коробка передач (AT); Багатофункціональний цифровий дисплей; Круїз-контроль. |
| F39 | (7,5A) Автоматична коробка передач (AT);
Модуль контролю двигуна вентилятора охолодження; Кондиціонер (AC). |
| F40 | (7,5A) Модуль контролю двигуна вентилятора охолодження;
Кондиціонер (AC). |
| F41 | (10A) Обігріті бічні дзеркала |
Схема блоку запобіжників (Astra G з 2001 року).
Запобіжники та реле кодуються наступним чином.
| R1 | |
| R2 | Реле клаксона |
| R3 | Реле фар ближнього світла |
| R4 | Реле заднього двірника |
| R5 | Реле обігріву зовнішніх дзеркал |
| R6 | Реле протитуманних фар |
| R7 | Реле задньої протитуманної фари |
| R8 | Реле покажчика |
| R9 | Реле покажчика |
| R10 | Передавач телефонного звукового сигналу |
| R11 | Перетворювач сигналу датчика швидкості колеса |
| R12 | Реле двигуна двірника лобового скла |
| R13 | Реле внутрішнього освітлення |
| R14 | Обігріваєме реле заднього скла |
| R15 | Модуль багатофункціонального контролю |
| F1 | |
| F2 | (30A) Обігрів і кондиціонер (AC);
Обігріті сидіння. |
| F3 | (40A) Обігріваєме заднє скло |
| F4 | |
| F5 | |
| F6 | (10A) Права фара – ближнє світло, регулювання фар |
| F7 | (10A) бокові/задні вогні справа, лампа номерного знака; |
| F8 | (10A) Права фара – дальнє світло |
| F9 | (30A) Помпа омивача фар |
| F10 | (15A) Клаксон |
| F11 | (20A) Центральний замок |
| F12 | (15A) Передні протитуманні фари |
| F13 | (5A) Багатофункціональний цифровий дисплей |
| F14 | (30A) Двигун двірника лобового скла;
Скляний люк (Купе). |
| F15 | (5A) Електричні вікна;
Скляний люк; Електричні бічні дзеркала; Внутрішнє освітлення; Система сповіщення. |
| F 16 | (10A) Задня протитуманна фара |
| F17 | (30A) Електричні вікна |
| F18 | (5A) Регулювання фар;
Лампа номерного знака. |
| F19 | (10A) Аудіосистема;
Телефон; Багатофункціональний цифровий дисплей. |
| F20 | (30A) Електричні вікна |
| F21 | (5A) Електромагніт блокування запалювання (AT);
Система сповіщення; Аудіосистема; Телефон. |
| F22 | (15A) Показчики повороту/сигнальні вогні;
Багатофункціональний цифровий дисплей; Бортовий комп’ютер; Сигнальні вогні. |
| F23 | (10A) Антиблокувальна система (ABS);
Гідропідсилювач керма. |
| F24 | (10A) Ліва фара – ближнє світло, регулювання фар |
| F25 | (10A) Бокові/задні вогні зліва, лампа номерного знака; |
| F26 | (10A) Ліва фара – дальнє світло |
| F27 | (2A) Кабріолет |
| F28 | (5A) Внутрішнє освітлення |
| F29 | (10A) Показчики повороту/сигнальні вогні;
Внутрішнє освітлення; Автоматична коробка передач (AT). |
| F30 | (30A) Скляний люк |
| F31 | (2A) Кабріолет (напівавтоматичний) |
| F32 | (10A) Денні вогні;
Сповіщення про ввімкнені вогні; Система сповіщення; Модуль контролю іммобілізатора. |
| F33 | (20A) Розетка для причепа30 |
| F34 | (20A) Аудіосистема;
Багатофункціональний цифровий дисплей; Телефон. |
| F35 | (10A) Автоматична коробка передач (AT);
Модуль контролю двигуна вентилятора охолодження; Кондиціонер (AC). |
| F36 | (15A) Обігріті сидіння;
Запальничка. |
| F37 | (20A) Обігріті сидіння |
| F38 | (10A) Стоп-сигнали, автоматична коробка передач (AT), багатофункціональний цифровий дисплей, круїз-контроль |
| F39 | (5A) Автоматична коробка передач (AT);
Модуль контролю двигуна вентилятора охолодження; Кондиціонер (AC). |
| F40 | (5A) Модуль контролю двигуна вентилятора охолодження;
Кондиціонер (AC). |
| F41 | (10A) Обігріті бічні дзеркала |
| F42 | (5A) Датчик зайнятості сидіння;
Внутрішнє освітлення. |
| F43 | (20A) Права фара – Xenon2002^ |
| F44 | (20A) Ліва фара – Xenon2002^ |
| F45 | (5A) Обігріті сидіння 2002^ |
| F46 | (15A) Управління двигуном 2002^ |
| F47 | (20A) Допоміжний обігрівач – Дизель |
| F48 | (5A) Верхній кабріолет |
| F49 | – |
| F50 | (40A) Двигун вентилятора рідкого охолодження двигуна – 2,0 Дизель/1,7 Дизель з AC |
Ранні моделі.
Пізні моделі.
| F1 | (60A) Вимикач запалювання |
| F2 | (60A) Блок запобіжників/плата реле – консоль 1;
Фари – ближнє світло; Денні вогні; Система сповіщення; Модуль контролю іммобілізатора; Управління двигуном. |
| F3 | (60A) Блок запобіжників/плата реле 1 |
| F4 | (20A) Двигуни вентилятора охолодження двигуна (X12XE – без кондиціонера) |
| F5 | (60A) ABS |
| F6 | (20A) Управління двигуном |
| F7 | (80A) Гідропідсилювач керма |
| F8 | (20A) Двигуни вентилятора охолодження двигуна (бензин – крім X20XE з AC) |
Схема блоку реле.
Легенда (Astra G до 2001 року).
| 1 | – |
| 2 | Реле двигуна вентилятора охолодження двигуна (X16SZR, X18XE1, X20XEV) |
| 3 | Реле двигуна вентилятора охолодження двигуна (X14XE, X16XEL) |
| 4 | Реле паливного насоса |
| 5 | – |
| 6 | Реле двигуна вентилятора охолодження двигуна |
| 7 | Реле затримки помпи омивача фар |
| 8 | – |
Легенда (Astra G з 2001 року).
| 1 | |
| 2 | Реле двигуна вентилятора охолодження двигуна (за винятком Z12XE) |
| 3 | Реле паливного насоса (за винятком Z20LET/Z22SE) |
| 4 | Реле паливного насоса (Z22SE/Z20LET) |
| 5 | Реле насоса рідкого охолодження двигуна (Z20LET) |
| 6 | Реле двигуна вентилятора охолодження двигуна |
| 7 | Реле затримки помпи омивача фар |
| 8 |
