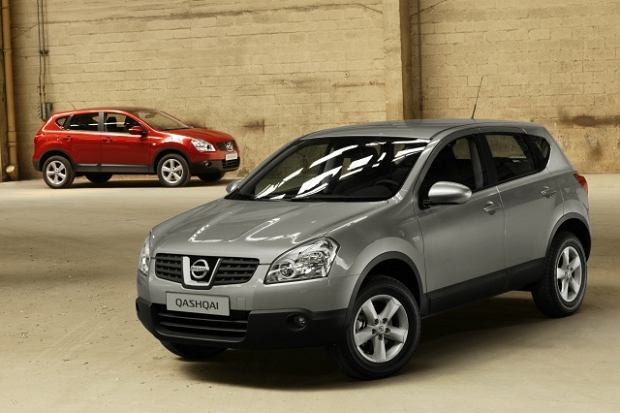

Nissan Qashqai/Qashqai+2 (J10/NJ10) (2006-2013) – коробка запобіжників
Nissan Qashqai (2006-2013) – схема запобіжника
Рік випуску: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Запобіжники прикурювача (електричні розетки) у Nissan Qashqai – це запобіжники F7 (12 V розетка – задня) та F19 (прикурювач/зарядка) у блоці запобіжників на панелі приладів.
Схема запобіжників в салоні
Розташування блоку запобіжників
Блок запобіжників знаходиться зліва (праворуч у автомобілях RHD) під кермом, за кришкою.
Схема блоку запобіжників
Призначення запобіжників в салоні
Nissan Qashqai – запобіжники – опис
| № | Ампераж [A] | Опис |
|---|---|---|
| R1 | Реле допоміжних ланцюгів запалювання | |
| R2 | Реле вентилятора обігрівача | |
| F1 | 10 A | Підігрів сидінь |
| F2 | 10 A | Подушка безпеки |
| F3 | 20A | Модуль управління функцією колонки керма |
| F4 | 10 A | Електрика |
| F5 | 10 A | Модуль внутрішнього електричного управління |
| F6 | 10 A | Підігрів бічних дзеркал |
| F7 | 15A | 12 V розетка (задня) |
| F8 | 10 A | Електрика |
| F9 | 10 A | Модуль внутрішнього електричного управління |
| F10 | 20A | Не використовується |
| F11 | 10 A | Перемикач BPP |
| F12 | 15A | Аудіосистема |
| F13 | 15A | Модуль управління трансмісією (TCM) |
| F14 | – | Не використовується |
| F15 | 15A | Двигун вентилятора кондиціонера та обігрівача |
| F 16 | 15A | Двигун вентилятора кондиціонера та обігрівача |
| F17 | 10 A | Не використовується |
| F18 | – | Не використовується |
| F19 | 15A | Прикурювач;
Розетка для зарядки. |
| F20 | 10 A | Аудіосистема;
Електричні бічні дзеркала. |
Схема запобіжників у моторному відсіку
Розташування блоку запобіжників
Два блоки запобіжників знаходяться в моторному відсіку (зліва).
Схема блоку запобіжників № 1
Призначення запобіжників у блоці запобіжників моторного відсіку 1
| № | Ампераж [A] | Опис |
|---|---|---|
| R1 | Реле двигуна насоса охолоджуючої рідини двигуна | |
| R2 | Реле сигналу | |
| R3 | Реле насоса для омивачів фар | |
| R4 | Не використовується | |
| FF | 60A | Гідропідсилювач керма |
| FG | 30A | Омивачі фар |
| FH | 30A | ABS |
| FI | 40A | ABS |
| FJ | 40A | Не використовується |
| FK | 40A | Запалювання |
| FL | 30A | Не використовується |
| FM | 50A | Двигун вентилятора охолоджуючої рідини двигуна |
| F31 | 20A | Реле двигуна насоса охолоджуючої рідини двигуна |
| F32 | 10 A | Повний привід |
| F33 | 10 A | Генератор |
| F34 | 10 A | Сигнал |
| F35 | 30A | Допоміжний обігрівач |
| F36 | 10 A | Не використовується |
| F37 | 30A | Допоміжний обігрівач |
| F38 | 30A | Допоміжний обігрівач |
Схема блоку запобіжників № 2
Призначення запобіжників у блоці запобіжників моторного відсіку 2
| № | Ампераж [A] | Опис |
|---|---|---|
| R1 | Реле обігріву заднього скла | |
| R2 | Не використовується | |
| R3 | Не використовується | |
| R4 | Реле основних ланцюгів запалювання | |
| F41 | 15A | Розморожування задньої кришки (скло);
Обігрів дзеркал. |
| F42 | 15A | Розморожування задньої кришки (скло);
Обігрів дзеркал. |
| F43 | 15A | Передні протитуманні фари |
| F44 | 30A | Дворники |
| F45 | 15A | Правий ближній світло |
| F46 | 15A | Лівий ближній світло |
| F47 | 10 A | Ближнє світло, правий передній |
| F48 | 10 A | Ближнє світло, лівий передній |
| F49 | 10 A | Задні фари |
| F51 | 15A | Перемикач (?) |
| F52 | 20A | Управління двигуном |
| F53 | 10 A | Сцеплення компресора кондиціонера |
| F54 | 10 A | Задні габарити |
| F55 | 10 A | Перемикач (?) |
| F56 | 10 A | Управління двигуном |
| F57 | 15A | Управління двигуном |
| F58 | 10 A | Управління двигуном |
| F59 | 10 A | ABS |
