Nissan Frontier (1997-2014) – коробка запобіжників
У цій статті ви знайдете схеми блоку запобіжників Nissan Frontier (1997–2014), отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся призначення кожного запобіжника (схема запобіжників).

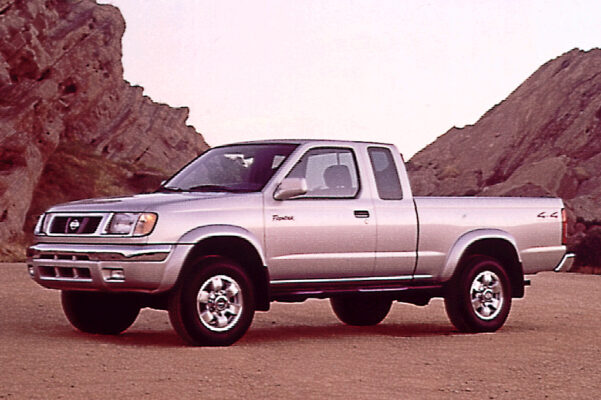

Nissan Frontier (1997-2004) – схема блоку запобіжників
Рік випуску: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.
Запобіжник прикурювача (розетка живлення) у Nissan Frontier (1997-2004) – це запобіжник 23 у блоці запобіжників.
Блок запобіжників у відсіку пасажирів
| № |
Ампер [A] |
Опис |
| 1 | 15 | Реле насоса пального |
| 2 | 7.5 | Аварійний вимикач |
| 3 | 10 | Інжектори |
| 4 | – | – |
| 5 | 10 | Вимикач гальма ASCD (вимикач гальма з блокуванням трансмісії);
Реле безпеки автомобіля; SECU; Блок управління ASCD; Модуль звукового сигналу; Реле осушувача заднього скла; Таймер осушувача заднього скла; Система попередження про низький тиск у шинах; Блок управління денними ходовими вогнями; Модуль управління підтримкою прискорення ( KA24DE + автоматична трансмісія). |
| 6 | 20 | Двигун переднього склоочисника;
Двигун переднього омивача; Контроль повітря; Вимикач переднього склоочисника. |
| 7 | 7.5 | Модуль управління двигуном (ECM);
Блок управління денними ходовими вогнями. |
| 8 | 10 | ABS;
Вимикач тиску. |
| 9 | 10 | Модуль датчика діагностики подушок безпеки |
| 10 | 10 | ABS |
| 11 | 10 | Комбінований спідометр;
Реле блокування зчеплення; Вимикач 4WD; Вимикач резервного світла; Вимикач нейтрального положення трансмісії; Перетворювач CAN; Датчик кута повороту; Компас і термометр; Інтерфейс даних. |
| 12 | 10 | Вимикач положення паркування і нейтралі;
Модуль управління трансмісією (TCM), |
| 13 | 10 | Модуль управління двигуном (ECM);
Електромагнітний клапан EGRC; Клапан контролю випуску абсорбера системи EVAP; Клапан обхідного клапана вакуумного закриття; Електромагнітний клапан контролю обхідного клапана компресора. |
| 14 | 15 | Датчик кисню з підігрівом |
| 15 | 10 | Клапан IACV-AAC;.
Датчик положення дросельної заслінки. |
| 16 | – | – |
| 17 | 10 | Аварійний вимикач |
| 18 | 10 | Аудіо;
Вимикач дзеркала дверей. |
| 19 | 15 | Двигун вентилятора |
| 20 | 7.5 | Система попередження про низький тиск у шинах;
SECU. |
| 21 | – | – |
| 22 | 20 | Версія 4 двері:
вимикач гальмівних вогнів |
| 15 | Версія 2 двері:
вимикач гальмівних вогнів |
|
| 23 | 15 | Прикурювач |
| 24 | 15 | Двигун вентилятора |
| 25 | 20 | Реле осушувача заднього скла |
| 26 | 7.5 | Інтерфейс даних;
Лампа карти; Внутрішнє освітлення; Система попередження про низький тиск у шинах |
| 27 | 10 | Модуль управління двигуном (ECM);
Реле ECM, |
| 28 | 7.5 | Комбінований спідометр;
Вимикач ключа; Лампочка індикатора безпеки; SECU; Модуль управління трансмісією (TCM). |
| № |
Реле |
| R1 | Аксесуари |
| R2 | Вентилятор |
| R3 | Запалювання |
Блок запобіжників у відсіку двигуна
| № |
Ампер [A] |
Опис |
| 29 | 7.5 | Реле кондиціонера;
Блок управління денними ходовими вогнями. |
| 30 | – | – |
| 31 | 20 | VG33E, VG33ER:
Допоміжний живлення |
| 32 | 15 | Реле клаксона |
| 33 | 20 | VG33E, VG33ER:
Аудіо підсилювач |
| 34 | – | – |
| 35 | 7.5 | Реле кондиціонера |
| 36 | 7.5 | Генератор |
| 37 | 15 | Правий фар;
Вимикач освітлення; Блок управління денними ходовими вогнями; Реле лампи безпеки автомобіля. |
| 38 | 15 | Лівий фар;
Вимикач освітлення; Блок управління денними ходовими вогнями; Реле лампи безпеки автомобіля; Індикатор дальнього світла. |
| 39 | 15 | Вимикач освітлення
(габаритні вогні, лампа номерного знака) |
| 40 | 15 | VG33E, VG33ER:
Реле передніх протитуманних вогнів |
| 41 | 15 | ’99 -’04:
Аудіо |
| 10 | ’97 -’98:
Аудіо |
|
| 42 | 20 | Передній прес-форми |
| 43 | – | – |
| 44 | – | – |
| ZA | 80 | KA24DE:
Генератор; Допоміжне реле (запобіжник: “18”, “20”, “23”); Реле запалювання (запобіжник: “2”, “5”, “6”, “8”, “10”, “11”), “12”, “15”); Реле вентилятора (запобіжник: “19”, “24”); Запобіжник: “F”, “G”, “17”, “22”, “25”, “26”, “27”, “28”, “31”, “32”, “33”, “35”, “36” |
| 120 | VG33E, VG33ER:
Генератор; Запобіжник: “F”, “G”, “J”, “31”, “32”, “33”, “35”, “36”. |
|
| b | – | – |
| do | 40 | KA24DE:
ABS |
| 30 | VG33E, VG33ER:
ABS |
|
| re | 40 | ABS |
| mi | 40 | Ключ запалювання |
| fa | 30 | KA24DE:
SECU; Реле підйомника. |
| 40 | VG33E, VG33ER:
SECU; Реле підйомника. |
|
| sol | – | KA24DE: – |
| 20 | VG33E, VG33ER:
Допоміжне живлення |
|
| H. | – | – |
| jot | – | KA24DE: – |
| 80 | VG33E, VG33ER:
Реле аксесуарів (запобіжники: “18”, “20”, “23”); Реле запалювання (запобіжники: “2”, “5”, “6”, “8”, “10”, “11”), “12”, “15”); Реле вентилятора (запобіжники: “19”, “24”); Запобіжники: “31”, “32”, “33”, “35”, “36”. |
|
| Реле | ||
| R1 | VG33E, VG33ER:
Передні протитуманні фари |
|
| R2 | VG33E, VG33ER:
Лампа безпеки автомобіля |
|
| KA24DE:
Кондиціонер |
||
| R3 | VG33E, VG33ER:
Кондиціонер |
|
| KA24DE:
Клаксон |
||
| R4 | VG33E, VG33ER:
Клаксон |
|
| KA24DE:
Блокування зчеплення (механічна трансмісія) |
||
| KA24DE:
Паркування і нейтраль (автоматична трансмісія) |
||
| R5 | VG33E, VG33ER:
Блокування зчеплення (механічна трансмісія) |
|
| VG33E, VG33ER:
Положення паркування / нейтраль (автоматична трансмісія) |
||
| KA24DE:
Лампа безпеки автомобіля |
||
Схема запобіжників і реле – Nissan Frontier
Стосується автомобілів, вироблених у роках:
2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Блок запобіжників у салоні
Панель запобіжників знаходиться за кришкою у відсіку для рукавичок. Відкрийте відсік для рукавичок і потягніть кришку блоку запобіжників, щоб зняти її.
Задня частина
| Номер | Ампери [A] | Опис |
|---|---|---|
| 1 | 10 | BCM (модуль управління кузовом), ECM (модуль управління двигуном) |
| 2 | – | – |
| 3 | 10 | Блок управління блокуванням диференціала, вимикач режиму блокування диференціала |
| 4 | 10 | Аудіо, BCM (модуль управління кузовом), супутниковий радіоприймач |
| 5 | 20 | 2010-2014: Розетка живлення |
| 15 | 2004-2009: Розетка живлення консолі | |
| 6 | 10 | Вимикач дистанційного керування зовнішніми дзеркалами |
| 7 | 15 | 2004-2009: Розетка живлення передня верхня |
| 8 | 10 | Контроль повітря спереду, реле двигуна вентилятора спереду |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | 10 | Вимикач гальма ASCD, реле підігріву сидіння, роз’єм зв’язку даних, вимикач стоп-сигналу, сонарна система, система автоматичного контролю трансмісії, аудіо |
| 13 | 10 | Блок датчика діагностики подушок безпеки, блок управління системою класифікації пасажирів |
| 14 | 10 | Комбінований вимірювач, автоматичне дзеркало заднього виду з антибліковим покриттям |
| 15 | 10 | Комбінований вимикач |
| 16 | 10 | Реле підігріву сидіння |
| 17 | 15 | Аудіо підсилювач, супутниковий радіоприймач |
| 18 | 10 | BCM (модуль управління кузовом), реле освітлення, лампа передньої кімнати/карти, освітлення замка запалювання, лампа кімнати у 2-му ряду, система контролю гальм, повний привід |
| 19 | 10 | Автоматичне дзеркало заднього виду з антибліковим покриттям, комбінований вимірювач, роз’єм зв’язку даних, блок управління блокуванням диференціала, контроль повітря спереду, система моніторингу тиску в шинах |
| 20 | 10 | Реле стоп-сигналу, вимикач стоп-сигналу |
| 21 | 10 | Датчик кута повороту, блок управління трансмісією, BCM (модуль управління кузовом), внутрішня лампа, система електричного замикання, NVIS, система безпеки автомобіля |
| 22 | 10 | Група автоматичної трансмісії |
| R1 | – | |
| R2 | Аксесуари | |
Блок запобіжників у відсіку двигуна №1
Зніміть кришку блоку запобіжників, натиснувши на гачок і піднявши кришку.
Схема 2004-2010
| Номер | Ампери [A] | Опис |
|---|---|---|
| 32 | 10 | Реле причепа 2 |
| 33 | – | – |
| 34 | 10 | Правий фар (верхній) |
| 35 | 10 | Лівий фар (верхній) |
| 36 | 10 | Комбіновані передні фари |
| 37 | 10 | Комбіновані задні фари, вогні номерного знака, підсвічування вимикачів, реле причепа 1 |
| 38 | 10 | Реле заднього світла (автоматична трансмісія), реле причепа 2 |
| 39 | 30 | Реле передніх склоочисників |
| 40 | 15 | Лівий фар (низький), реле денного світла 2 |
| 41 | 15 | Правий фар (низький) |
| 42 | 10 | Реле кондиціонера |
| 43 | 15 | Реле підігріву дзеркала |
| 44 | – | – |
| 45 | 10 | Реле денного світла 1 |
| 46 | 15 | Реле осушувача заднього скла |
| 47 | 15 | Реле осушувача заднього скла |
| 48 | 15 | Реле насоса пального |
| 49 | 10 | Група автоматичної трансмісії, вимикач блокування зчеплення, вимикач скасування блокування, реле скасування блокування зчеплення 2 |
| 50 | 10 | ABS, датчик кута повороту |
| 51 | 10 | Реле заднього світла (автоматична трансмісія), вимикач заднього світла (механічна трансмісія) |
| 52 | 20 | Реле двигуна контролю дросельної заслінки |
| 53 | 20 | Модуль управління двигуном (ECM), реле ECM, підсилювач антени NATS |
| 54 | 10 | Датчик потоку повітря, датчик кисню з підігрівом |
| 55 | 15 | Інжектори |
| 56 | 20 | Передні протитуманні фари |
| R1 | Осушувач заднього скла | |
| R2 | Модуль управління двигуном (ECM) | |
| R3 | Низький фар | |
| R4 | Передні протитуманні фари | |
| R5 | Запалювання | |
| R6 | Підігрів дзеркала | |
| R7 | Вентилятор охолодження (високий) | |
| R8 | Вентилятор охолодження (низький) | |
| R9 | Запалювання | |
Схема 2010-2014
| Номер | Ампери [A] | Опис |
|---|---|---|
| 32 | 10 | Причіп |
| 33 | – | – |
| 34 | 10 | Правий фар (верхній), автоматична система освітлення, система безпеки автомобіля |
| 35 | 10 | Лівий фар (верхній), автоматична система освітлення, система безпеки автомобіля |
| 36 | 10 | Комбіновані передні фари |
| 37 | 10 | Комбіновані задні фари, вогні номерного знака, підсвічування вимикачів |
| 38 | 10 | Реле заднього світла (автоматична трансмісія), причіп |
| 39 | 30 | Реле передніх склоочисників |
| 40 | 15 | Лівий фар (низький), реле денного світла 2, автоматична система освітлення, система безпеки автомобіля |
| 41 | 15 | Правий фар (низький), автоматична система освітлення, система безпеки автомобіля |
| 42 | 10 | Реле кондиціонера |
| 43 | 15 | Реле підігріву дзеркала |
| 44 | – | – |
| 45 | 10 | Реле денного світла 1 |
| 46 | 15 | Реле осушувача заднього скла |
| 47 | 15 | Реле осушувача заднього скла |
| 48 | 15 | Реле насоса пального |
| 49 | 10 | Група автоматичної трансмісії, вимикач блокування зчеплення, вимикач скасування блокування, реле скасування блокування зчеплення 2 |
| 50 | 10 | ABS |
| 51 | 10 | Реле заднього світла (автоматична трансмісія), вимикач заднього світла (механічна трансмісія), система сонар, аудіо |
| 52 | 20 | Реле двигуна контролю дросельної заслінки |
| 53 | 20 | Модуль управління двигуном (ECM), реле ECM, NVIS |
| 54 | 15 | Датчик потоку повітря, датчик кисню з підігрівом |
| 55 | 15 | Інжектори |
| 56 | 20 | Передні протитуманні фари |
| 57 | – | – |
| R1 | Осушувач заднього скла | |
| R2 | Вентилятор охолодження (низький) | |
| R3 | Вентилятор охолодження (високий) | |
| R4 | Запалювання | |
Блок запобіжників у відсіку двигуна №2
Зніміть кришку блоку запобіжників, натиснувши на гачок і піднявши кришку.
| Номер | Ампери [A] | Опис |
|---|---|---|
| 24 | 15 | Реле двигуна вентилятора спереду |
| 25 | 10 | Вимикач ключа |
| 26 | 20 | Розетка живлення передня нижня |
| 27 | 15 | Реле двигуна вентилятора спереду |
| 28 | – | – |
| 29 | 20 | Аудіо |
| 30 | 15 | Генератор, реле клаксона |
| 31 | – | – |
| g | 50 | BCM (модуль управління кузовом), автоматичний вимикач 2 |
| h | 30 | Електричне гальмо (причіп) |
| i | 40 | Реле вентилятора охолодження, реле підігріву дзеркала |
| J | 40 | Вимикач запалювання, реле скасування трансмісії 1 і реле 2 |
| K | – | – |
| L | 30 | 2006-2014: ABS |
| 40 | 2004-2005: ABS | |
| m | 30 | Реле причепа |
| n | 40 | 2006-2014: ABS |
| 30 | 2004-2005: ABS | |
| R1 | Клаксон | |
Блок реле у відсіку двигуна
Знаходиться поруч з блоком запобіжників.
| Номер | Ампери [A] | Опис |
|---|---|---|
| 57 | 10 | Реле скасування трансмісії 1 і реле 2, блок управління трансмісією |
| 58 | 10 | Вимикач передачі для 4 коліс, блок управління трансмісією |
| 59 | – | 2006-2014: – |
| 60 | 15 | 2006-2014: BCM (модуль управління кузовом), причіп |
| R1 | 2006-2014: Праві поворотники причепа | |
| R2 | Реле скасування трансмісії 2 (з повним приводом) | |
| R3 | Реле денного світла 2 | |
| R4 | Світло стоп (з контролем спуску та допомогою при старті на підйомі) | |
| 2006-2014: Реле скасування блокування зчеплення 1 | ||
| R5 | Реле денного світла 1 | |
| R6 | Заднє світло (з автоматичною трансмісією) | |
| 2006-2014: Реле скасування блокування зчеплення 2 | ||
| R7 | Двигун вентилятора спереду | |
| R8 | Зміна передачі низька (з повним приводом) | |
| R9 | Реле скасування трансмісії 1 (з повним приводом) | |
| R10 | Зміна передачі висока (з повним приводом) | |
| R11 | 2006-2014: Ліві поворотники причепа | |
| 2004-2005: Реле скасування блокування зчеплення 2 | ||
| R12 | 2006-2014: Заднє світло (з механічною трансмісією) | |
| R13 | 2006-2014: Реле причепа 1 | |
| R14 | 2006-2014: Реле причепа 2 | |
Блок запобіжників з’єднання
Знаходиться на клемі акумулятора.
| Номер | Ампери [A] | Опис |
|---|---|---|
| A | 140 | Генератор, запобіжники: “D”, “E”, “F” |
| b | 60 | Реле аксесуарів (2004- (Запобіжники: “4”, “5”, “6”, “7”)), Запобіжники: “17”, “18”, “19”, “20”, “21”, “22” |
| C | 80 | 2004: Реле запалювання (Запобіжники: “38”, “48”, “49”, “50”, “51”, “54”, “55”), Запобіжники: “46”, “47”, “52”, “53” |
| 80 | 2013: Запобіжник: “52”, “53” | |
| D | 80 | Верхнє реле фар (запобіжники: “34”, “35”), реле низької інтенсивності фар (запобіжники: “40”, “41”), реле передніх протитуманних фар (запобіжники: “56”), реле задніх вогнів (запобіжники: “36”, “37”), Запобіжники: “32”, “39”, “42”, “43”, “45” |
| E | 100 | Високе реле вентилятора охолодження, низьке реле вентилятора охолодження, реле підігріву дзеркала, запобіжники: “24”, “25”, “26”, “27”, “G”, “H”, “I” |
| F | 80 | Запобіжники: “J”, “L”, “M”, “N”, “29”, “30” |
