Mercedes Sprinter (W906) (2006-2017) – коробка запобіжників
Mercedes Sprinter (W906) (2006-2017) – схема запобіжника
Рік виробництва: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Запобіжник прикурювача (розетка живлення) у Mercedes Sprinter (W906) (2006-2017) – це запобіжник 13 у головному блоці запобіжників.

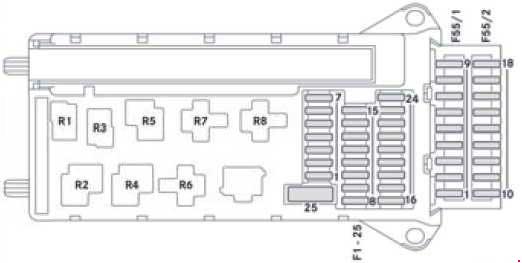

Головний блок запобіжників
| Nr | Запобіжники Mercedes Sprinter 906 – опис | Амперність [A] |
| 1 | Клаксон | 15 |
| 2 | ESTL
(електричний блок системи керування) |
25 |
| 3 | Термінал 30 Z,
автомобілі з бензиновим двигуном, ключ запалювання |
10 |
| 4 | Вимикач світла на центральній консолі | 5 |
| 5 | Щітки склоочисника | 30 |
| 6 | Паливний насос;
Термінал 87 (5)1. |
15 10 |
| 7 | MRM
(модуль трубки обшивки) |
5 |
| 8 | Термінал 87 (2) | 20 |
| 9 | Термінал 87 (1)
Термінал 87 (3), автомобілі з бензиновим двигуном; Термінал 87 (3), автомобілі з дизельним двигуном. |
25 20 25 |
| 10 | Термінал 87 (4) | 10 |
| 11 | Термінал 15 R автомобіля | 15 |
| 12 | Блок управління подушками безпеки | 10 |
| 13 | Розетка живлення прикурювача
радіо, кузов задніх дверей, PND (персональний навігаційний пристрій) |
15 |
| 14 | Діагностична розетка;
Підключення світла; Приладова панель, Пристрій попередження про задній хід; Захист від крадіжки з функцією відстеження автомобіля. |
5 |
| 15 | Діапазон фар консолі обігріву для автомобілів/кузова спереду. | 5 |
| 16 | Термінал 87 (1) Термінал 87 (3) |
10 |
| 17 | Блок управління подушками безпеки | 10 |
| 18 | Термінал 15 вимикача світла автомобіля/гальма | 7.5 |
| 19 | Внутрішнє освітлення | 7.5 |
| 20 | Вимикач живлення вікна дверей пасажира;
Термінал 30/2 SAM (модуль збору та активації сигналу). |
25 |
| 21 | Блок управління двигуном | 5 |
| 22 | Гальмівна система (ABS) | 5 |
| 23 | Стартер Термінал 87 (6)1 |
20 10 |
| 24 | Дизельний двигун,
Компоненти двигуна/блок управління, (автомобілі з природним газом NGT2) |
10 |
| 25 | Розетка 12 V (центральна консоль) | 25 |
| Блок запобіжників F55/1 | ||
| 1 | Контролер дверей водія | 25 |
| 2 | Діагностична розетка | 10 |
| 3 | Гальмівна система (клапани) | 25 |
| 4 | Гальмівна система (насос тиску) | 40 |
| 5 | Термінал 87 (2a) двигун M272, OM651;
Термінал 87 (2a) двигун OM642, OM6513. |
7.5 |
| 6 | Термінал 87 (1a) двигун OM6426;
Термінал 87 (1a) двигун OM6516; Термінал 87 (3a) двигун M272, M271, OM651. |
10 7.5 7.5 |
| 7 | Система очищення фар | 30 |
| 8 | Система сигналізації проти крадіжки (ATA),
звуковий сигнал, звуковий сигнал з сиреною |
15 |
| 9 | Додатковий модуль сигналізації повороту | 10 |
| Блок запобіжників F55/2 | ||
| 10 | Радіо 1 DIN;
Радіо 2 DIN. |
15 20 |
| 11 | Мобільний телефон;
Тахограф/додатковий реєстратор; Додатковий навігаційний пристрій. |
7.5 |
| 12 | Налаштування переднього вентилятора,
допоміжний вентилятор для обігріву 1 |
30 |
| 13 | Система цифрового допоміжного обігріву
годинник контролю, Радіоприймач; Основне підключення DIN; FleetBoard; Захист від крадіжки з можливістю відстеження автомобіля. |
7.5 |
| 14 | Обігрів сидінь | 30 |
| 15 | Блок управління гальмівною системою | 5 |
| 16 | Обігрів, обігрів задньої камери,
кліматизація передньої камери |
10 |
| 17 | Освітлення люка;
Датчик руху Лампа для читання та перевезення вантажів (автомобілі для кур’єрів) Освітлення вантажного відділення. |
10 7.5 10 7.5 |
| 18 | Система кліматизації заднього відділення | 7.5 |
| Реле | ||
| R1 | Реле клаксон | |
| R2 | Налаштування переднього склоочисника
1/2 реле. |
|
| R3 | Реле паливного насоса;
Реле стартера, термінал 151; |
|
| R4 | Передні склоочисники увімкнені,
реле вимкнені |
|
| R5 | Реле стартера, термінал 50 | |
| R6 | Реле, термінал 15 R (контакт нормально відкритий) | |
| R7 | Реле блоку управління двигуном, термінал 87 | |
| R8 | Реле, термінал 15 (потужне реле) | |
| Nr | Опис | Амперність [A] |
| 1 | Реле попереднього вентилятора;
Допоміжний повітряний насос для автомобілів з бензиновим двигуном. |
80 40 |
| 2 | Система кліматизації вентилятор охолодження
(кабіна без роздільника і без системи кліматизації заднього відділення); Вентилятор системи охолодження кліматизації – (кабіна з роздільником і посилена без заднього відділення системи кліматизації); Вентилятор охолодження системи кліматизації – кабіна; Електричний витяжний вентилятор; Реле стартера, термінал 156; Реле запуску без управління. |
60 40 40 25 25 |
| 3 | SAM (модуль збору та активації сигналів),
SRB (модуль запобіжників і реле) |
80 |
| 4 | Допоміжна батарея/допоміжний затримувач;
Система кліматизації заднього відділення. |
150 80 |
| 5 | Термінал 30 блоку запобіжників,
SAM (модуль збору та активації сигналу), SRB (модуль запобіжників і реле) |
150 Місток |
| 6 | Точка підключення до основи сидіння;
Блок запобіжників на основі сидіння. |
Місток Місток |
| 7 | Система кліматизації заднього відділення;
Допоміжний електричний обігрівач PTC. |
80 150 |
| Nr | Опис | Амперність [A] |
| 1 | Не призначено | – |
| 2 | SAM (модуль збору та активації сигналів),
SRB (модуль запобіжників і реле) |
80 |
| 3 | Не призначено | – |
| 4 | Вхід допоміжної батареї | 150 |
| 5 | Точка підключення до основи сидіння;
Попередні блоки запобіжників на основі сидіння. |
Місток |
| 6 | SAM (модуль збору та активації сигналів);
SRB (модуль запобіжників і реле); Блок запобіжників 30. |
150 |
| 7 | Вхід допоміжної батареї
Підключення для запобіжника розетки (в автомобілях з допоміжною батареєю) |
Місток |
| 8 | Пристрій відключення у поєднанні з реле
відключення батареї |
100 |
| 9 | Допоміжна батарея | 150 |
| 10 | Гідравлічний насос для снігу;
Гідравлічний насос; Завантаження задніх дверей; Кран. |
250 |
| Nr | Опис | Амперність [A] |
| 11 | Термінал 30 вхід стартової батареї | Місток |
| 12 | Не призначено | – |
| 13 | Допоміжний електричний обігрівач (PTC);
Система кліматизації заднього відділення. |
150 80 |
| 14 | Система кліматизації вентилятор охолодження
(кабіна без роздільника і без системи кліматизації заднього відділення); Вентилятор системи охолодження кліматизації (кабіна з роздільником і посилена без заднього відділення системи кліматизації); Вентилятор охолодження системи кліматизації (ідентифікація моделі автомобіля відкритої в кабіні); Електричний витяжний вентилятор. |
60 40 40 70 |
| 15 | Не призначено | |
| 16 | Пристрій відключення не в поєднанні з реле
відключення батареї; Реле відключення батареї. |
100 150 |
| 17 | Не призначено | – |
| 18 | Генератор | 300 |
Блок запобіжників під сидінням переднього лівого
| Nr | Опис | Амперність [A] |
| Блок запобіжників F55/3 | ||
| 1 | Налаштування дзеркала, розморожування заднього скла | 5 |
| 2 | Задній склоочисник | 30 |
| 3 | Допоміжний обігрів, цифровий таймер;
Камера заднього виду; Нейтральний вимикач воріт; Допомога при запуску та повний привід; Робота двигуна; Розетка DIN основне підключення (дах); FleetBoard; Захист від крадіжки з освітленням заднього відділення та аварійним освітленням молотком. |
5 |
| 4 | Тахограф;
Регулятор швидкості роботи ADR/ WOM/AG (блок управління причепом). |
7.5 |
| 5 | ECO Start/контроль;
EGS (електронний контроль трансмісії). |
5 10 |
| 6 | Контролер повного приводу;
Допоміжний масляний насос. |
5 10 |
| 7 | ESM (електронний модуль селектора) | 10 |
| 8 | Вантаж автомобіля з задніми дверима,
підйомники PARKTRONIC6. |
10 |
| 9 | Кліматизація заднього відділення;
Клімат-контроль компресора; Пристрій попередження про задній хід. |
7.5 |
| Блок запобіжників F55/4 | ||
| 10 | Термінал 30, виробник кузова/пристрій | 25 |
| 11 | Термінал 30, виробник кузова/пристрій | 15 |
| 12 | D+, виробник кузова/обладнання | 10 |
| 13 | Паливний насос FSCM (модуль контролю датчика пального);
Реле паливного насоса 1. |
20 15 |
| 14 | Розетка живлення причепа | 20 |
| 15 | Блок розпізнавання причепа | 25 |
| 16 | Моніторинг тиску в шинах PARKTRONIC7 | 7.5 |
| 17 | Спеціальний програмований модуль (PSM) | 25 |
| 18 | Спеціальний програмований модуль (PSM) | 25 |
| Блок запобіжників F55/5 | ||
| 19 | Верхня панель управління без системи ATA та
без датчика дощу; Верхня панель управління з системою ATA; Верхня панель управління з датчиком дощу. |
5 25 25 |
| 20 | Лампа реєстрації (автомобілі для кур’єрів);
Периметральна лампа; Ідентифікаційне освітлення. |
7.5 |
| 21 | Термінал 30, електрика кузова
(автомобілі для кур’єрів); Розморожувач заднього скла без ATA (система проти крадіжки); Розморожувач заднього скла з системою ATA (система проти крадіжки). |
15 30 15 |
| 22 | Розморожування заднього скла 2;
Розетка автомобіля (автомобілі для кур’єрів). |
15 20 |
| 23 | 12 V розетка задня ліва, багажник – задня;
Електрична система: кузов, відмінний від MB. |
15 10 |
| 24 | Розетка 12 V під основою сидіння водія | 15 |
| 25 | 12 V розетка задня права, багажник/задня | 15 |
| 26 | Допоміжний обігрів гарячої води | 25 |
| 27 | Допоміжний електричний обігрівач (PTC);
Допоміжний обігрівач повітря. |
25 20 |
| Блок запобіжників F55/6 | ||
| 28 | Реле запуску SRB
(модуль запобіжників і реле) 3-6; Стартер для підтримки електричного живлення (з використанням допоміжної батареї). |
25 |
| 29 | Термінал 87 (7);
Газова система, автомобілі з природним газом (NGT); Блок управління SCR8, автомобілі з обробкою вихлопних газів; Термінал 30, повний привід, блок управління. |
7.5 10 30 |
| 30 | Допоміжний вентилятор теплообмінника;
Посилювач гальма. |
15 30 |
| 31 | Вентилятор обігріву в задній частині камери обігріву;
Система допомоги при закритті розсувних дверей, ліва; Електричні розсувні двері, ліва. |
30 15 30 |
| 32 | SCR8 живлення реле,
автомобілі з обробкою вихлопних газів; KEYLESS ENTRY. |
5 10 |
| 33 | Електричні розсувні двері, права;
Система допомоги при закритті розсувних дверей, права; Блок управління ENR (регулювання рівня); Пневматична підвіска. |
30 15 30 30 |
| 34 | Обігрівач SCR8 3 резервуар живлення DEF
(жидкість для очищення вихлопних газів) (автомобілі з обробкою вихлопних газів, 6-циліндровий дизель 9,3); Обігрівач SCR8 1 DEF® (автомобілі з обробкою вихлопних газів з дизельного пального). |
15 20 |
| 35 | Обігрівач SCR8 2 трубка,
(автомобілі з обробкою вихлопних газів, 6-циліндровий дизель 9,3); Обігрівач SCR8 2 DEF (автомобілі з обробкою вихлопних газів з дизельного пального). |
15 25 |
| 36 | SCR8 обігрівач 1 насос живлення,
(автомобілі з обробкою вихлопних газів, 6-циліндровий дизель 9,3); Контроль обігрівача SCR8 3 DEF, (автомобілі з обробкою вихлопних газів з дизельного пального). |
10 15 |
| Блок запобіжників F55/7 | ||
| 37 | ASSYFIKACJA PRZEDSTAWOWA KOLEKCJI/FCW
(Попередження про фронтальну зіткнення) Асистент сліпого кута/BSM (Монітор сліпого кута) |
5 5 |
| 38 | Багатофункціональна камера з асистентом світлового пучка Highbeam
З попередженням про вихід з смуги |
10 10 |
| 39 | електрика кузова (автомобілі для кур’єрів);
Система кліматизації заднього відділення; Вентилятор на даху; Сирена. |
7.5 7.5 15 15 |
| 40 | Потужність зарядки допоміжної батареї | 15 |
| 41 | SAM (модуль збору та активації сигналу)
додаткова опорна напруга батареї. |
7.5 |
| 42 | Система кліматизації заднього відділення | 30 |
| 43 | Електричні двері з підйомником/розсувні, права | 10 |
| 44 | Електричні двері з підйомником/розсувні, ліва | 10 |
| 45 | Електричний підйомник, система управління та
звуковий сигнал. |
5 |
Реле в основі переднього лівого сидіння
| Nr | Реле | Опис |
| R1 | K6 | Реле стартера, привід правий |
| R2 | K41 | Реле розвантаження, термінал 15 |
| R3 | K41/5 | Реле стартера, термінал 15 |
| R4 | K64 K110 |
Вторинне впорскування повітря;
Реле вторинного повітряного насоса; Реле SCR8, автомобілі з обробкою вихлопних газів |
| R5 | K27 | Реле паливного насоса |
| R6 | K23/1 | Реле вентилятора, передній, налаштування вентилятора 1 |
| R7 | K41/2 | Реле розвантаження, термінал 15 R |
| R8 | K6/1 K6 |
Реле стартера, допоміжна батарея;
Реле стартера, привід лівий. |
| R9 | K13/5 | Реле розморожування заднього скла 1 |
| R10 | K13/6 K51/15 |
Реле розморожування заднього скла 2 з ATA
(система проти крадіжки); Реле снігоприбирача, фари ближнього світла, ліворуч. |
| R11 | K117/3 K51/16 |
Електричне реле підйомника 1, лівий;
Реле снігоприбирача, фари ближнього світла, фари ближнього світла, праворуч. |
| R12 | K117/4 K51/17 |
Електричне реле підйомника 2, лівий;
Реле снігоприбирача, фари дальнього світла, ліворуч. |
| R13 | K41/3 K51/18 |
Реле перевантаження, термінал 15 (2);
Реле снігоприбирача, фари дальнього світла, праворуч. |
| R14 | K13/7 | Реле обігріву скла 1 |
| R15 | K88 | Реле виробника кузова, термінал 15 |
| R16 | K88/1 | Реле виробника кузова, термінал 61 (D+) |
| R17 | K95 K93 | Реле базового навантаження ззаду реле;
Реле базового навантаження; Освітлення реле Comfort. |
| R18 | K2 | Реле системи очищення фар |
| R19 | K51/10 | Звуковий сигнал з реле сирени |
| R20 | K39/3 | ATA (система сигналізації проти крадіжки) реле, трубка |
| R21 | K108 K116 K23/2 | Реле периметрального/ідентифікаційного освітлення;
Реле лампи номерного знака (автомобілі для кур’єрів); Реле вентилятора, обігрів допоміжного гарячого повітря, налаштування вентилятора 1 |
| R22 | K23/3 | Реле вентилятора, обігрів
допоміжного гарячого повітря, налаштування вентилятора 2 |
| R23 | K39/1 K124/1 |
Реле сирени
Термінал 61 (D+) реле, захист від крадіжки з можливістю відстеження автомобіля |
| R24 | K117/1 | Електричне реле підйомника 1, правий |
| R25 | K117/2 | Електричне реле підйомника 2, правий |
| R26 | K121 K124 |
Пристрій попередження про задній хід, вимкнене реле;
Захист від крадіжки з реле відстеження автомобіля. |
Інші реле
| Nr | Реле | Опис |
| – | K57 | Реле відключення батареї,
автомобіль з приводом ліворуч |
| – | K57/4 | Реле відключення батареї,
автомобіль з приводом праворуч |
| – | K9 | Реле системи кліматизації,
допоміжний вентилятор (дуо) |
| – | K9/2 | Реле системи кліматизації,
допоміжний вентилятор (моно) |
| – | K9/5 | Реле кондиціонера заднього відділення,
допоміжний вентилятор |
| – | K120 | Реле допоміжної батареї |
