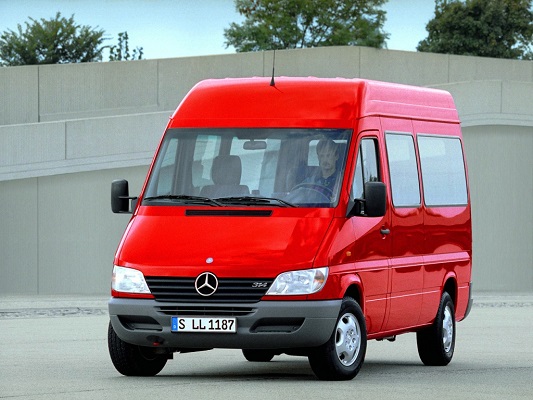

Mercedes Sprinter (1995-2006) – коробка запобіжників

Indice

Mercedes Sprinter (W901, W902, W903, W904, W905) – схема блоку запобіжників

Рік випуску: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Запобіжник прикурювача (передній) – Блок запобіжників в моторному відсіку. – Запобіжник F8/20A

Схема блоку запобіжників (1995-2000)

Mercedes Sprinter 906 запобіжники – опис

Nr	Ампераж [A]	Опис
1	15A	Передня права лампочка; Задня права лампочка.
2	15A	Основний правий пучок
3	15A	Передня ліва лампочка; Передня лампочка.
4	15A	Задні ліхтарі заднього ходу; Аварійні ліхтарі.
5	15A	Гальмівні ліхтарі; Обігрівачі склоочисників.
6	20A	Склоочисники лобового скла
7	15A	Сигнал; Обігріте заднє скло; Іммобілайзер.
8	20A	Внутрішнє освітлення; Діагностичний роз’єм; Прикурювач.
9	15A	Аварійні ліхтарі
10	15A	Освітлення приладів
11	15A	Передня ліва лампочка; Задня ліва лампочка.
12	15A	Правий ближнє світло
13	15A	Лівий ближнє світло; Задні протитуманні ліхтарі.
14	15A	Передні протитуманні ліхтарі; Задні протитуманні ліхтарі.
15	15A	Аербег радіо
16	Запобіжник/реле резерву
17	Запобіжник/реле резерву
18	Запобіжник/реле резерву
R1		Реле склоочисників
R2		Реле покажчиків повороту

Схема блоку запобіжників (2000-2006).

Nr	Ампераж [A]	Опис
1	10 A	Задня права лампочка; Бокова права лампочка.
2	10 A	Основний правий пучок
3	10 A	Передня ліва лампочка; Передня лампочка.
4	10 A	Задні ліхтарі заднього ходу
5	10 A	Гальмівні ліхтарі
6	20A	Мотор склоочисників
7	15A	Сигнал; Обігріте заднє скло.
8	20A	Внутрішнє освітлення; Радіо; Прикурювач.
9	15A	Аварійні ліхтарі; Ліхтарі стоянки.
10	10 A	Освітлення приладів; Освітлення номерного знака.
11	10 A	Задня ліва лампочка; Бокова ліва лампочка.
12	10 A	Правий ближнє світло
13	10 A	Лівий ближнє світло; Задні протитуманні ліхтарі.
14	15A	Протитуманні ліхтарі
15	10 A	Радіо
16	15A	Управління двигуном
17	15A	Управління двигуном
18	15A	Запалювання
19	15A	Реле паливного насоса; Додаткове реле паливного насоса.
20	15A	Обігрів і кондиціонування
21	30A	Передній вентилятор
R1		Реле склоочисників
R2		Реле покажчиків повороту
R3		Реле управління двигуном

Схема блоку запобіжників (тип 1)

Призначення та опис запобіжників і реле надруковані на кришці блоку запобіжників.

Nr	Ампераж [A]	Опис
1	7,5A	Комбінований лічильник
2	25A	Додатковий обігрівач
3	7,5A	Сигналізація
4	7,5A	Сигналізація
5	10 A	Додатковий обігрівач
6
7
8
9
10
11
12
13
14
15
16
17
18
R1		Реле сигналу
R2		Спеціальне обладнання
R3		Реле насоса охолоджуючої рідини
