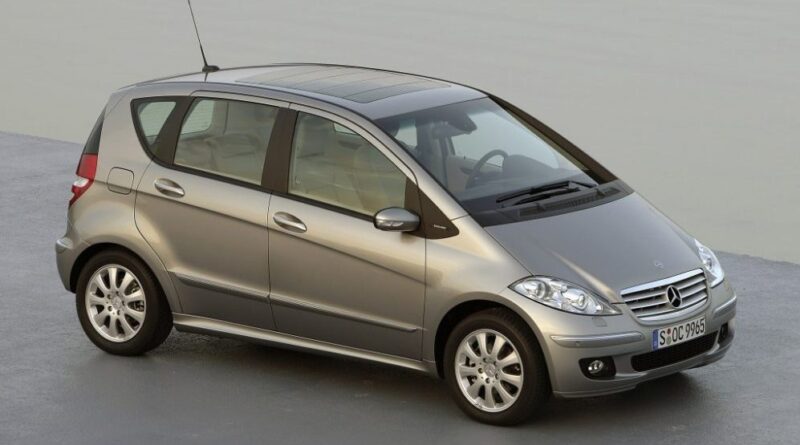

Mercedes Classe A w169 (2004-2012) – коробка запобіжників
Mercedes Classe A w169 (2004-2012) – схема запобіжника
Рік виробництва: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.
Запобіжник прикурювача (розетка живлення) в Mercedes Classe A w169 (2004-2012) – це запобіжник 53 в блоці запобіжників
Блок запобіжників у просторі для ніг пасажира
Блок запобіжників розташований у просторі для ніг пасажира перед сидінням.
| Nr | Опис | Ампераж [A] |
| 1 | Вимикач стоп-сигналів | 10 |
| Дійсний для коду (U62) Пакет світла та видимості: Вимикач стоп-сигналів. |
5 | |
| 2 | Обігрів заднього скла | 25 |
| 3 | Блок управління приладовою панеллю EIS [EZS] | 7.5 |
| 4 | Контролер EIS [EZS]; Контролер електричного замка керма. | 15 |
| 5 | Дійсний без коду (580) Автоматичний клімат-контроль та без коду (581) Автоматичний клімат-контроль комфорт: блок управління та управління HEAT; Дійсний для коду (580) Автоматичний клімат-контроль: блок управління та управління AAC [KLA]; Дійсний для коду (581) автоматичний клімат-контроль комфорт: Блок управління та управління комфортом AAC [KLA]. |
7.5 |
| 6 | Сигналізація ліворуч; Сигналізація праворуч. | 15 |
| 7 | Реле паливного насоса | 25 |
| Дійсний для моделі 169.090: блок управління DC/DC перетворювача | 5 | |
| 8 | Блок управління підвісною панеллю | 25 |
| 9 | Блок управління ESP та BAS | 40 |
| 10 | З’єднувач проводки регулятора вентилятора/внутрішні кабелі | 40 |
| 11 | Дійсний для двигуна 266: схема 87 реле, двигун | 30 |
| Дійсний для двигуна 640: реле схема 87, двигун | 40 | |
| 12 | Модуль колонки керма; Багатофункціональне кермо. | 5 |
| 13 | Контролер передніх лівих дверей | 25 |
| 14 | Контролер передніх правих дверей | 25 |
| 15 | Блок управління ESP та BAS | 25 |
| 16 | З’єднувач шини даних; Блок управління PTS. | 10 |
| 17 | Ручний вимикач світла | 5 |
| 18 | Стосується коробки передач 711, 716: Вимикач резервної лампи; Стосується моделі 169.090: Контролеркомпресора кондиціонера BKGN; Блок управління моніторингом енергії; Блок управління вакуумним насосом 1; Блок управління вакуумним насосом 2. |
7.5 |
| 19 | Мікромеханічний датчик швидкості AY | 5 |
| 20 | Блок управління системами підтримки | 7.5 |
| 21 | Реле стартерного двигуна | 30 |
| 22 | Приладова панель | 7.5 |
| 23 | Обігрів сопла склоочисника | 7.5 |
| Дійсний для двигуна 640 з 1.9.08: Датчик конденсації паливного фільтра з обігрівом. | 20 | |
| 24 | Блок управління електричним підсилювачем керма (ES) | 7.5 |
| 25 | Вимикач стоп-сигналів; ESP та блок управління BAS. | 7.5 |
| 26 | Стосується коробки передач 722: Блок електронного управління модуля коробки передач. | 7.5 |
| 27 | Дійсний для коробки передач 722: блок управління CVT (автоматична коробка передач без кінця). | 10 |
| 28 | Ручний вимикач світла | 5 |
| 29 | Блок управління SAM | 30 |
| 30 | Схема 87F реле | 25 |
| 31 | Центральний контролер воріт (автомобілі до 30.11.05); Ручний вимикач світла; Автоматичний вимикач світла; Датчик денного світла; Датчик дощу та світла. | 5 |
| 32 | Дійсний для двигуна 266: Блок управління ME-SFI [ME]; Дійсний для моделі 169.090: Блок управління моніторингом енергії. |
7.5 |
| 33 | Радіо; Блок радіо-навігації; Блок управління, відображення та контроль COMAND (Японія). | 15 |
| 34 | Контролер задніх лівих дверей | 25 |
| 35 | Контролер задніх правих дверей | 25 |
| 36 | Точка розділення мобільного телефону; Блок управління причепом. | 7.5 |
| Блок управління причепом; Блок управління PTS. | 10 | |
| 37 | Блок управління системами безпеки Датчик розпізнавання зайнятості переднього сидіння пасажира; Переднє сидіння пасажира зайняте та датчик розпізнавання дитячого крісла | 7.5 |
| 38 | Передній прикурювач з підсвічуванням попільнички | 25 |
| 39 | Двигун склоочисника | 25 |
| 40 | Блок управління підвісною панеллю | 7.5 |
| Двигун даху | 25 | |
| 41 | Двигун склоочисника задніх дверей | 15 |
| 42 | Підсвічування відсіку для речей з вимикачем; Підсвічування косметичного дзеркала зліва та справа; Вимикач підсвічування простору для ніг (пакет автошколи); Вимикач моніторингу роботи педалі (пакет автошколи); Точка розділення живлення VICS + ETC (Японія). | 7.5 |
| 43 | Дійсний для двигуна 266: манжета з’єднувача та клема 87M1. | 15 |
| Дійсний для двигуна 640: манжета з’єднувача клеми 87M1e. | 7.5 | |
| Дійсний для моделі 169.090: Блок управління вакуумним насосом 1, | 20 | |
| 44 | Дійсний для двигуна 266: манжета з’єднувача клеми 87M2e, | 15 |
| Дійсний для двигуна 640: манжета з’єднувача клеми 87M2e. | 20 | |
| 45 | Дійсний для двигуна 640: блок управління CDI; Дійсний для моделі 169.090: блок управління вакуумним насосом 2. |
25 |
| 46 | Блок телефонного управління, (Японія); Компенсатор E-net; Універсальний портативний інтерфейс CTeL (UPCI [UHI]) блок управління. | 7.5 |
| Динамік модуля низьких частот (Японія) | 25 | |
| Підсилювач для аудіосистеми | 40 | |
| Дійсний для моделі 169.090: Блок управління зарядкою. | 5 | |
| 47 | Телефонний контролер, (Японія); Універсальний портативний інтерфейс CTEL (UPCI [UHI]); Блок управління Точка розділення мобільного телефону; Система голосового управління (VCS [SBS]); Блок управління; Стосується моделі 169.090: Зарядний пристрій 1. |
7.5 |
| 48 | ATA [EDW] / захист від буксирування / блок управління внутрішньою безпекою; Сигнал тривоги з додатковою батареєю; Дійсний для моделі 169.090: зарядний пристрій 2. |
7.5 |
| 49 | Панель управління верхньою панеллю; Обігрів переднього лівого сидіння; Обігрів спинки переднього лівого сидіння; Переднє праве сидіння елемент обігріву; Обігрівач спинки переднього правого сидіння. | 25 |
| 50 | CD-накопичувач; Блок управління мультимедійним інтерфейсом; Тюнер цифрового телебачення; Блок управління цифровою передачею аудіо; Точка розділення живлення VICS + ETC (Японія). | 7.5 |
| Стосується державних автомобілів: Лампа на даху; Манжета з’єднувача схема 30. | 30 | |
| 51 | Дійсний для моделі 169.090: Вентилятор охолодження; Насос рідкого охолодження низької температури. | 10 |
| 52 | Точка розділення напруги VICS + ETC (Японія) (автомобілі до 31.5.06); Дійсний для моделі 169.090: Блок електричного управління трансмісією. |
5 |
| Резерв (автомобілі з 1.6.06) | 7.5 | |
| Блок управління системою екстреного виклику (США) (автомобілі до 31.5.06) | 7.5 | |
| 53 | Задній прикурювач з підсвічуванням попільнички Внутрішня розетка. | 30 |
| 54 | Підсилювач для аудіосистеми; Динамік модуля низьких частот. | 25 |
| Дійсний для моделі 169.090: Блок електричного управління трансмісією. | 5 | |
| 55 | Лівий передній фар (бі-ксенон); Правий передній фар (бі-ксенон). | 7.5 |
| Модуль лівого переднього світла (Hi-Xenon) | 10 | |
| 56 | Резерв | 10 |
| Модуль правого переднього світла (Hi-Xenon) | 10 | |
| 57 | Розетка для причепа (13 контактів) (автомобілі з 1.6.05) | 15 |
| Блок управління аудіосистемою (Японія) (автомобілі до 31.5.05) | 25 | |
| Блок управління SDAR; Блок управління системою екстреного виклику (США). | 7.5 | |
| 58 | Блок управління причепом; Дійсний для моделі 169.090: Блок управління воротами автомобіля. |
25 |
| 59 | Блок управління причепом (автомобілі до 31.5.05) Розетка для причепа (13 контактів) (автомобілі з 1.6.05). | 20 |
| Дійсний для моделі 169.090: Блок управління системою управління акумулятором 1. | 5 | |
| 60 | Блок з’єднувача сидіння водія | 20 |
| 61 | Блок з’єднувача переднього пасажирського сидіння | 20 |
| 62 | Схема 15 реле (2) (SA: ксенон, мобільний телефон) | 25 |
| 63 | Резерв (автомобілі до 31.5.05) | – |
| Блок управління аудіосистемою (Японія) (автомобілі з 1.6.05); Стосується державних автомобілів: Лампа на даху. |
25 | |
| Блок управління системою екстреного виклику (США) (автомобілі з 1.6.05); Блок управління SDAR. | 7.5 | |
| Дійсний для моделі 169.090: Блок управління системою управління акумулятором 2. | 5 | |
| 64 | Дійсний для двигуна 266: Реле повітряного насоса. | 40 |
| Дійсний для двигуна 640: Проводка двигуна / з’єднувач камери двигуна; Стадія виходу часу запалювання. | 80 | |
| 65 | Блок управління електричним підсилювачем керма (ES) | 80 |
| 66 | Блок управління SAM | 60 |
| 67 | Схема 15R реле (2) (SE) | 50 |
| 68 | Дійсний для двигуна 266.920 та двигуна 266.940 з коробкою передач 722: AAC з інтегрованим контролем двигуна додаткового вентилятора. | 50 |
| Дійсний для двигунів 640.940, 640.941, 266.960, 266.980 та для двигунів 266.920, 266.940 з (гачком для причепа): AAC з інтегрованим контролем двигуна додаткового вентилятора. | 60 | |
| 69 | Схема 15R реле (1) | 50 |
| 70 | Схема 15 реле (1) | 60 |
| 71 | Дійсний для двигуна 640: Підсилювач обігріву PTC. | 150 |
| 72 | Схема 30 манжета з’єднувача Блок управління багатофункціональним автомобілем (SVMCU [MSS]) (Таксі). | 60 |
| Nr | Опис | Ампераж [A] |
| 80 | Резервовано для спеціальних автомобілів | 30 |
| 81 | Резервовано для спеціальних автомобілів | 30 |
| 82 | Резервовано для спеціальних автомобілів | 30 |
| 83 | Резервовано для спеціальних автомобілів | 30 |
| Реле | ||
| A | Схема 15R реле (2) (SA) | |
| B | Схема 15R реле (1) | |
| C | Реле сигналізації | |
| D | Реле обігріву заднього скла | |
| E | Реле склоочисника стадія 1/2 | |
| F | Реле вмикання/вимикання склоочисника | |
| G | Схема 15 реле (1) | |
| H | Реле резерву | |
| I | Реле повітряного насоса | |
| K | Реле паливного насоса | |
| L | Схема двигуна 87 Реле | |
| M | Реле стартерного двигуна | |
| N | Схема 87F реле | |
| O | Схема 15 реле (2) (SA: ксенон, мобільний телефон) | |
