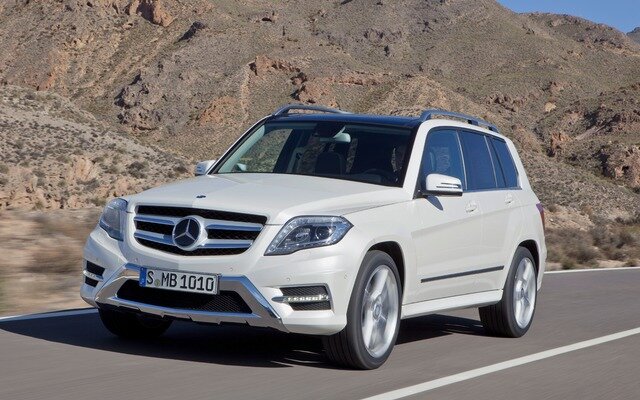

Mercedes-Benz GLK (2008-2015) – коробка запобіжників
Mercedes-Benz GLK (2008-2015) – схема запобіжника
Рік випуску: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Запобіжник прикурювача (розетка живлення) в Mercedes GLK (2008-2015) – це запобіжник 71 у блоці запобіжників у багажнику.
Розташування
Блок запобіжників і реле зліва від двигуна (1-36)
| № |
Опис |
Ампераж [A] |
| 1 | Електронний блок управління системою стабільності (N30 / 4) | 25 |
| 2 | Контролер лівої передньої двері (N69 / 1) | 30 |
| 3 | Контролер правої передньої двері (N69 / 2) | 30 |
| 4 | Дійсно для двигунів 271.272 до 31.8.08:
Контролер паливного насоса (N118); Дійсно для двигунів 156 до 31.8.08: Контролер лівого паливного насоса (N118/3); Контролер правого паливного насоса (N118/4). |
7.5 |
| Дійсно для дизельного двигуна з 1.9.08:
Датчик конденсації паливного фільтра з нагрівальним елементом (B76 / 1). |
20 | |
| 5 | Набір індикаторів (A1) Дійсно з 1.6.10:
Вимикач зовнішнього освітлення (S1). |
7.5 |
| 6 | Дійсно для дизельного двигуна:
Електронний блок управління ME-SFI [ME] (N3/10); Дійсно для бензинового двигуна: Електронний блок управління CDI (N3 / 9). |
10 |
| 7 | Захищено реле терміналу 50;
Стартер (N10 / 1kM): Стартер (M1). |
20 |
| 8 | Додатковий контролер системи утримання (N2 / 10) | 7.5 |
| 9 | Розетка в відсіку для рукавичок (X58 / 31) | 15 |
| 10 | Двигун склоочисника (M6 / 1) | 30 |
| 11 | Дійсно для коду (523)
Радіо It / IB Audio 20 або код (510) Аудіо 20 в комплекті. Касетний програвач або код (525) Радіо MB Аудіо 50 APS або код (511) Аудіо 50 APS з. Касетний програвач DVD або код (527) COMAND APS з одноразовим DVD-програвачем (з навігацією) або код (512) COMAND APS в комплекті; Касетний програвач DVD або з 1.6.09 з кодом (528) COMAND з. Касетний програвач DVD Дисплей Аудіо / COMAND (A40 / 8) Панель управління Аудіо / COMAND (A40 / 9). |
7.5 |
| 12 | Автоматичний блок управління і клімат-контроль (N22 / 7)
Дійсно для коду (220) PARKTRONIC або код (483) Пакет або код ADVANCED AGILITY (540) Заслонка або код (873) Обігрів передніх сидінь лівого та правого або код (B03) Функція ECO старт / стоп або код (430) Пакет Offroad: Верхня панель управління (N72 / 1). |
7.5 |
| 13 | Контролер модуля колонки керма (N80) | 7.5 |
| 14 | Електронний блок управління стабільності Proqram (N30 / 4) | 7.5 |
| 15 | Додатковий контролер системи утримання (N2 / 10) | 7.5 |
| 16 | Дійсно для коду (386) Мобільний телефон:
Електричний роз’єм мобільного телефону (X39 / 37); Дійсно для трансмісії 722: Електронний блок управління модулем трансмісії (N15 / 5); Дійсно для коду (B03) Функція ECO старт / стоп Підключено через резервне реле (N10 / 1kQ): Електричний насос масла трансмісії (M42). |
5 |
| 17 | Дійсно для коду (413) Панорамний скляний дах з верхнім ковзним дахом:
Модуль управління панорамним дахом (A98); Дійсно для моделі 204.0 / 2 з кодом (414) Електричний скляний дах, що нахиляється і ковзає: Верхня панель управління (N70). |
30 |
| 18 | Дійсно до 30.11.09:
Вимикач зовнішнього освітлення (S1). |
7.5 |
| 19 | Електричний блок управління замком керма (N26 / 5);
Електронний блок управління замком запалювання (N73). |
20 |
| 20 | Електронний блок управління системою стабільності (N30 / 4) | 40 |
| 21 | Вимикач стоп-сигналів (S9 / 1);
Вимикач освітлення в відсіку для рукавичок (S17 / 9); Дійсно для коду (U18) Автоматичне розпізнавання дитячого сидіння (ACSR): Розпізнавання зайнятості переднього пасажирського сидіння та ACSR (B48); Дійсно без коду (494) Версія США та без коду (U18) Автоматичне розпізнавання дитячого сидіння (ACSR [AKSE]): Розпізнавання зайнятості переднього пасажирського сидіння (B41 / 1). |
7.5 |
| 22 | Двигун вентилятора двигуна внутрішнього згоряння та клімат-контроль з інтегрованим управлінням (M4 / 7);
Дійсно для двигуна 271: Дійсно для двигуна 272 з кодом (494) Версія США: З’єднання роз’єму терміналу 87M2e (Z7 / 36) Дійсно для двигуна 272 без коду (494) Версія США: Клапан управління продувкою (Y58 / 1) Дійсно для двигуна 642: Електронний блок управління CDI (N3 / 9) Нагрівальний елемент труби для випуску (R39 / 1) Дійсно для двигуна 646: Електронний блок управління CDI (N3 / 9) З’єднання роз’єму терміналу 87 (Z7 / 5) |
15 |
| 23 | Дійсно для дизельного двигуна:
Електронний блок управління SAM задній з запобіжником та модулем реле (N10 / 2) Електронний блок управління CDI (N3 / 9) З’єднання роз’єму терміналу 87 (Z7 / 5) Дійсно для двигуна 271: Цикл 87 M1e з’єднання роз’єму (Z7 / 35) Дійсно для двигуна 272: Цикл 87 з’єднання роз’єму M1i (Z7 / 38) |
20 |
| 24 | Дійсно для двигуна 272:Цикл 87 з’єднання роз’єму M1e (Z7 / 35) Дійсно для дизельного двигуна: З’єднання роз’єму терміналу 87 (Z7 / 5) Дійсно для двигуна 646: Електронний блок управління CDI (N3 / 9) |
15 |
| 25 | Дійсно для двигунів 271, 272:
Електронний блок управління ME-SFI [ME] (N3 / 10) Дійсно для дизельного двигуна: Датчик кисню перед каталізатором (G3 / 2) |
15 |
| 26 | Дійсно для коду (510) Аудіо 20 з касетним програвачем або з кодом (523) Радіо MB Аудіо 20:
Радіо (A2) Дійсно для коду (525) Радіо MB Аудіо 50 APS або коду (511) Аудіо 50 APS в комплекті. Касетний програвач DVD: Радіо з системою автопілота (A2 / 56) Дійсно для коду (527) COMAND APS з одноразовим DVD-програвачем (з навігацією) або коду (512) COMAND APS в комплекті. Касетний програвач DVD або з 1.6.09 з кодом (528) COMAND з. Касетний програвач DVD Контролер COMAND (A40 / 3) |
20 |
| 27 | Електричний блок управління замком керма (N26 / 5)
Електронний блок управління замком запалювання (N73) Дійсно для дизельного двигуна: Електронний блок управління CDI (N3 / 9) Дійсно для бензинового двигуна: Електронний блок управління ME-SFI [ME] (N3 / 10 ) |
7.5 |
| 28 | Набір індикаторів (A1) | 7.5 |
| 29 | Дійсно для коду (614) Фара бі-ксенон або код (618) Фара бі-ксенон або код (615)
Фара бі-ксенон або код (616) Група фари бі-ксенон з інтегрованим асиметричним освітленням або код (621) Система інтелектуального освітлення (ліва сторона) або код (622) Система інтелектуального освітлення (права сторона): Група фари правої сторони (E2) Дійсно без коду (614) Фара бі-ксенон і без коду (618) Фара бі-ксенон без коду (615) Група фари бі-ксенон і без коду (616) Фара бі-ксенон з інтегрованим асиметричним освітленням і без коду (621) Система інтелектуального освітлення (ліва сторона) і без коду (622) Система інтелектуального освітлення (права сторона): Група фари правої сторони (E2) |
10 |
| 30 | Дійсно для коду (614) Фара бі-ксенон або код (618)
Фара бі-ксенон або код (615) Фара бі-ксенон або код (616) Група фари бі-ксенон з інтегрованим асиметричним освітленням або код (621) Система інтелектуального освітлення (ліва сторона) або код (622) Система інтелектуального освітлення (права сторона): Група фари лівої сторони (E1) Дійсно без коду (614) Група фари бі-ксенон і без коду (618) Фара бі-ксенон без коду (615) Група фари бі-ксенон і без коду (616) Фара бі-ксенон з інтегрованим асиметричним освітленням і без коду (621) Система інтелектуального освітлення (ліва сторона) і без коду (622) Система інтелектуального освітлення (права сторона): Група фари лівої сторони (E1) Дійсно для двигуна 642: Електричний роз’єм внутрішньої проводки та проводки двигуна (X26) |
10 |
| 31 A | Підключено через реле клаксона (N10 / 1 kO):
Лівий клаксона (H2) Правий клаксона (H2 / 1) |
15 |
| 31B | Підключено через реле клаксона (N10 / 1 kO):
Лівий клаксона (H2) Правий клаксона (H2 / 1) |
15 |
| 32 | Дійсно для двигуна 272:
Підключено через реле вторинного впорскування повітря (N10 / 1 kP): Електричний насос повітря (M33) |
40 |
| 32 | Дійсно для двигуна 272:
Підключено через реле вторинного впорскування повітря (N10 / 1 kP): Електричний насос повітря (M33) |
40 |
| 33 | Дійсно для трансмісії 722.6:
Електронний блок управління трансмісією (N15 / 3) Дійсно для трансмісії 722.9: Цілком інтегрований блок управління трансмісією (Y3 / 8) |
10 |
| 34 | Дійсно для двигуна 271. 272 з 1.9.08:
Контролер паливного насоса (N118) Дійсно для двигуна 156 з 1.9.08: Контролер лівого паливного насоса (N118 / 3) Контролер правого паливного насоса (N118 / 4) |
7.5 |
| 35 | Резерв | – |
| 36 | Резерв |
Блок запобіжників і реле в багажнику
| № |
Опис |
Ампераж [A] |
| 37 | Сидіння водія Електромагніт підголівника NECK-PRO (Y24 / 12)
Електромагніт підголівника переднього пасажирського сидіння NECK-PRO (Y24 / 13) |
5 |
| 38 | Дійсно для моделі 204.2 / 9:
Підключено через реле склоочисника багажника (N10 / 2kE): Двигун склоочисника кришки (M6 / 4) |
15 |
| 39 | Дійсно, крім автомобілів у Великобританії до 31.5.09:
Контролер лівої задньої двері (N69 / 3) |
30 |
| 40 | Резерв | – |
| 41 | Дійсно до 31.3.10:
Контролер правої задньої двері (N69 / 4) Дійсно з 1.4.10 Контролер правої передньої двері (N69 / 2) |
30 |
| 42 | Дійсно для бензинового двигуна або двигуна 642 з 1.12.09 або двигуна 651 з 1.6.09:
Електронний блок управління паливним насосом (N118) Дійсно для двигуна 646 або двигуна 642 до 30.11.09 або двигуна 651 до 31.5.09: Підключено через паливний насос (N10 / 2kD): Паливний насос (М3) |
20 |
| 43 | Дійсно з 1.6.09 з кодом (581) Автоматичний клімат-контроль комфорт:
Двигун вентилятора заднього (M2 / 1) |
7.5 |
| 44 | Дійсно для моделі 204.0 / 9 з кодом (494) Версія США або з кодом (460) Канадська версія та без коду (275)
Пакет пам’яті (сидіння водія, колона керма, дзеркала): Група вимикачів, налаштування правого переднього сидіння (S23) Дійсно без коду (494) Версія США та без коду (460) Канадська версія та без коду (275) Пакет пам’яті (сидіння водія, колона керма, дзеркала): Вимикач переднього пасажирського сидіння з частковим електричним регулюванням (S23 / 1) |
30 |
| 45 | Дійсно для моделі 204.0 / 9 з кодом (494) версія США або з кодом (460) версія канадська та без коду (275) Пакет пам’яті (сидіння водія, колона керма, дзеркала): • Група вимикачів для регулювання лівого переднього сидіння (S22) Важливо без коду (494) Версія США та без коду (460) Версія канадська та без коду (275) Пакет пам’яті (сидіння водія, колона керма, дзеркала): • Вимикач часткового електричного регулювання сидіння водія (S22 / 1) |
30 |
| 46 | Підсилювач антени для FM антени заднього скла (A2 / 19) Дійсно до 31.5.10 з кодом (551) Система сигналізації (ATA [EDW]) та з 1.6.10 з кодом (551) Система сигналізації (ATA [EDW] ) та без коду (494) Версія США: • Сирена сигналізації (H3 / 1) • Внутрішня безпека та блок управління безпеки проти буксирування (N26 / 6) Дійсно для моделі 204.2: • Підсилювач антени заднього скла 1 (A2 / 71) Дійсно для моделі 204.2 з кодом (498) Японська версія: • Підсилювач антени заднього скла FM (A2 / 19) • Підсилювач антени TV 1 та смуги DAB III (A94 / 1) Дійсно для моделі 204.2 з кодом (537) Цифрове радіо : • Підсилювач антени DAB смуги III (A95 / 2) Дійсно для коду (498) Японська версія та коду (889) Keyless-Go: • Підсилювач антени TV 2 та KEYLESS-GO (A94 / 2) (з моделлю 204.0 / 9) • Підсилювач антени KEYLESS-GO (A94 / 4) (з моделлю 204.2) Дійсно для коду (889) Keyless Go: • Підсилювач антени для FM антени заднього скла (A2 / 19) |
7.5 |
| 47 | Резерв | – |
| 48 | Резерв | – |
| 49 | Підключено через реле обігріву заднього скла (N10 / 2kC): • Обігрів заднього скла (R1) |
40 |
| 50 | Дійсно для коду (299) PRE-SAFE: • Обмотувач передній зворотний типу riqht emerqencv (A76 / 1) |
50 |
| 51 | Дійсно для коду (299) PRE-SAFE: • Обмотувач передній лівий зворотний типу екстреного натягу (A76) |
50 |
| 52 | Резерв | – |
| 53 | Дійсно до 31.5.09 з кодом (550) Причіп: • Блок управління розпізнавання причепа (N28 / 1) Дійсно з 1.6.09 з кодом (550) Причіп: • Блок управління розпізнавання причепа (N28 / 1) |
15 |
| 54 | Дійсно до 31.5.09 з кодом (550) Причіп: • Блок управління розпізнавання причепа (N28 / 1) Дійсно з 1.6.09 з кодом (550) Причіп: • Блок управління розпізнавання причепа (N28 / 1) Дійсно для моделі 204.075 / 077/275/277: • Група вимикачів підтримки поперек сидіння водія та бічної підтримки (S109 / 4) • Група вимикачів підтримки поперек сидіння пасажира та бічної підтримки (S109 / 5) • Блокування клапанів AMG переднього пасажирського сидіння ( Y109 / 3) • Сидіння водія блокування клапанів AMG (Y109 / 2) |
7.5 |
| 55 | Резерв | – |
| 56 | Дійсно до 31.5.09 з кодом (550) Причіп: • Блок управління розпізнавання причепа (N28 / 1) Дійсно з 1.6.09 з кодом (550) Причіп: • Розетка причепа (X58) |
15 |
| 57 | Дійсно до 31.5.09 з кодом (550) Причіп: • Блок управління розпізнавання причепа (N28 / 1) Дійсно з 1.6.09 з кодом (550) Причіп: • Блок управління розпізнавання причепа (N28 / 1) |
20 |
| 58 | Дійсно для коду (550) Причіп: • Блок управління розпізнавання причепа (N28 / 1) |
20 |
| 59 | Дійсно для коду (220) Parktronic: • Блок управління системою паркування (N62) |
7.5 |
| 60 | Дійсно для коду (409) Передні сидіння багатоконтурні ліве / праве: • Пневматичний насос багатоконтурного сидіння (M40) |
7.5 |
| 61 | Дійсно для моделі 204 2/9 з кришкою EASY-PACK з кодом (890): • Блок управління кришкою (N121 / 1) |
40 |
| 62 | Дійсно з 1.06.09 з кодом (275) Пакет пам’яті (сидіння водія, колона керма, дзеркала): • Блок управління сидінням водія (N32 / 1) |
30 |
| 63 | Дійсно з 1.06.09 з кодом (242) Переднє пасажирське сидіння електрично регульоване з пам’яттю: • Контролер переднього пасажирського сидіння (N32 / 2) |
30 |
| 64 | Дійсно для моделі 204.0 / 9 з кодом (U80) Розетка живлення 115 V у вантажному відсіку: • Блок управління перетворювачем DC / AC (N24 / 3) |
25 |
| 65 | Дійсно з 1.06.09 з моделлю 204.0 / 2 з кодом (483) Пакет ADVANCED AGILITY: • Блок управління системою адаптивного гасіння (N51 / 5) |
15 |
| 66 | Резерв | – |
| 67 | Дійсно для аудіосистеми з кодом (810): • Блок управління підсилювачем аудіосистеми (N40 / 3) |
30 |
| 68 | Резерв | – |
| 69 | Дійсно для моделі 204.9 з кодом (810) Аудіосистема: • Підсилювач задніх динаміків (N40 / 9) |
20 |
| 70 | Дійсно для моделі 204.0 / 9 з кодом (470) Система моніторингу тиску в шинах (стандарт): Компанія Schrader або код (475) Моніторинг тиску в шинах (Premium) Компанія Schrader: • Блок управління моніторингом тиску в шинах (N88) |
5 |
| 71 | Дійсно для коду (301) набір запальнички / набір для курців: • Запальничка передня з підсвічуванням попільнички (R3) Дійсно без коду (301) Пакет попільнички / пакет для курців: • Розетка живлення переднього відсіку (X58 / 17) |
15 |
| 72 | Дійсно для моделі 204.2: • Коробка з’єднання вантажного відсіку (X58 / 4) Дійсно для моделі 204.0 / 9 з кодом (U80) Розетка живлення 115 V у вантажному відсіку: • Розетка 115 V (X58 / 34) |
15 |
| 73 | Дійсно з 1.6.09 • Діагностичний роз’єм (X1114) Дійсно для стаціонарного обігрівача з кодом (228): • Приймач стаціонарного обігрівача з дистанційним управлінням (A6 / 1) |
7.5 |
| 74 | Дійсно для коду (889) Keyless Go: • Блок управління KEYLESS-GO (N69 / 5) |
15 |
| 75 | Дійсно для коду (228) стаціонарний обігрівач: • Стаціонарний обігрівач (A6) |
20 |
| 76 | У розетці живлення внутрішнього відсіку автомобіля (X58 / 1) | 15 |
| 77 | Дійсно для моделі 204.0 / 9 з кодом (494) Версія США: • Блок управління системою виявлення маси (WSS) (N110) |
7.5 |
| 78 | Резерв | – |
| 79 | Резерв | – |
| 80 | Резерв | – |
| 81 | Дійсно для коду (518) Мультимедійний інтерфейс: • Блок управління мультимедійним інтерфейсом (N125 / 1) |
5 |
| 82 | Дійсно для коду (228) Стаціонарний обігрівач або код (386) Мобільний телефон: • Компенсатор системи стільникового зв’язку UMTS (A28 / 13) Дійсно до 31.5.09 з кодом (498) Японська версія: • Блок управління телевізійним тюнером (N143) Важливо з 1.6.09 з кодом (498) Японська версія: • Тюнер цифрового телебачення (A90 / 3) |
57.5
7.5 |
| 83 | Дійсно для коду (498) Японська версія: • Електронний блок управління збору плати (A50 / 3) Дійсно для моделі 204.0 / 9 з кодом (359) Система екстреного виклику TELE AID: • Блок управління системою екстрених викликів (N123 / 4) Дійсно для моделі 204.9 з 1.12.10 з кодом (218) Камера заднього виду: • Камера заднього виду (B84 / 3) |
7.5 |
| 84 | Дійсно до 31.5.09 і з 1.6.10 з моделлю 204.0 / 9 з кодом (536) Супутникове радіо SIRIUS: • Блок управління цифровим супутниковим радіо (SOAR) (N87 / 5) Дійсно з 1.6.09 і до 31.5.10 з моделлю 204.0 / 9 з кодом (536) Супутникове радіо SIRIUS: • Блок управління SDAR / тюнером високої чіткості (N87 / 8) Щодо коду (537) Радіо цифрове • Блок управління цифровою аудіо передачею (N87 / 3) Важливо для коду (218) Камера заднього виду без коду (498) Японська версія: • Модуль живлення камери заднього виду (N66 / 10) Дійсно для коду (218) Камера заднього виду та коду (498) Японська версія: • Блок управління камерою заднього виду (N66 / 2) |
7.5 |
| 85 | Дійсно до 31.5.09 з кодом (498) Японська версія: • Блок управління телевізійним тюнером (N143) Дійсно з 1.6.09 з кодом (498) Японська версія: • Тюнер цифрового телебачення (A90 / 3) |
7.5 |
| 86 | Дійсно для моделі 204.9 з кодом (864) Система заднього розваги: • DVD-програвач (A40 / 4) |
7.5 |
| 87 | Дійсно для моделі 204.0 / 9 з кодом (359) Система екстреного виклику TELE AID: • Блок управління системою екстреного виклику (N123 / 4) |
7.5 |
| 88 | Дійсно з 1.6.09 • Резерв |
– |
| 89 | Дійсно з 1.6.09 з кодом (550) Причіп: • Блок управління розпізнавання причепа (N28 / 1) Дійсно з 1.6.09 з двигуном 156: • Реле двигуна вентилятора радіатора масла (K25) |
20 |
| 90 | Дійсно з 1.6.09 • Резерв |
– |
| 91 | Дійсно для моделі 204.0 / 9 з кодом (U80) Розетка живлення 115 V у вантажному відсіку: • Блок управління перетворювачем DC / AC (N24 / 3) |
25 |
| 92 | Дійсно з 1.6.09 • Резерв |
– |
