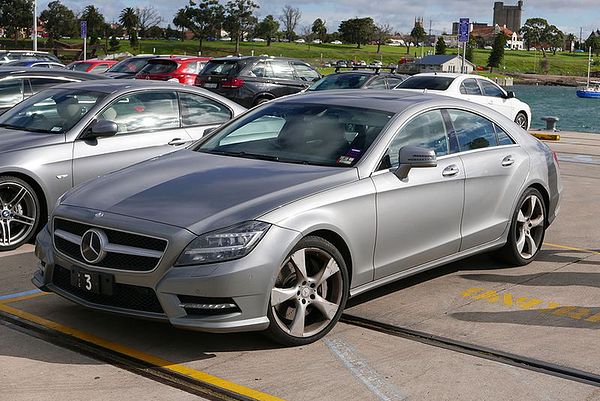

Mercedes-Benz CLS x218 (2010-2017) – коробка запобіжників
Mercedes-Benz CLS x218 (2010-2017) – схема блоку запобіжників
Рік виробництва: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Запобіжник прикурювача (розетка живлення) в Mercedes Classe C W203 (2000-2007) – це запобіжник 9 у блоці запобіжників під капотом.
Блок запобіжників під капотом
| Номер | [A] | Опис |
| 1 | 25 | Електронний блок управління системою стабілізації Електронний блок управління преміум системою стабілізації курсу Двигун вентилятор Регулятор вентилятора |
| 2 | 30 | Контролер лівих передніх дверей |
| 3 | 30 | Контролер правих передніх дверей |
| 4 | 20 | Дійсний для двигуна 157: Блок управління системою живлення |
| 5 | 7,5 | Група індикаторів Блок управління SAM задній з запобіжником і модулем реле Вимикач зовнішнього освітлення |
| 6 | 10 | Стосується дизельного двигуна: блок управління CDI |
| Стосується бензинового двигуна: блок управління ME-SFI | ||
| 7 | 20 | Реле 50 стартерного двигуна |
| 8 | 7,5 | Додатковий блок управління системою утримання |
| 9 | 15 | Розетка центральної консолі |
| 10 | 30 | Двигун склоочисника |
| 30 | Активується реле обігріву положення стоянки склоочисників: Обігрів положення стоянки склоочисників | |
| 11 | 7,5 | Дисплей Аудіо / COMAND Панель управління Аудіо / COMAND |
| 12 | 7,5 | Автоматичний клімат-контроль та блок управління Панель управління верхньої панелі Кнопка режиму автоматичної трансмісії Група кнопок підвіски |
| 13 | 7,5 | Модуль управління модулем трубки керма Камера мультимедійна камера |
| 14 | 7,5 | Електронний блок управління системою стабілізації Електронний блок управління преміум системою стабілізації |
| 15 | 7,5 | Додатковий блок управління системою утримання |
| 16 | 5 | Дійсний для двигуна 157: ІНТЕРФЕЙС DIRECT SELECT |
| 17 | 30 | Електричний скляний дах: Панель управління з панеллю управління |
| 18 | 7,5 | Аналогові годинники Резервне реле |
| 19 | 20 | Електронний блок управління замком запалювання |
| 20 | 40 | Електронний блок управління системою стабілізації Електронний блок управління преміум системою стабілізації |
| 21 | 7,5 | Вимикач стоп-сигналів Вимикач лампи в бардачку Визначення зайнятості переднього пасажирського сидіння та блок управління системою виявлення маси ACSR (WSS) |
| 22 | 15 | Двигун вентилятора для двигуна внутрішнього згоряння та кліматизації з інтегрованим управлінням Стосується дизельного двигуна: блок управління CDI З’єднувальний рукав, ланцюг 87 Стосується бензинового двигуна: блок управління ME-SFI З’єднувальний рукав, ланцюг 87 M2e Дійсний для двигуна 276: привід заслінок радіатора |
| 23 | 20 | Дійсний для бензинового двигуна: з’єднувальний рукав, ланцюг 87 M1i Стосується дизельного двигуна: блок управління CDI З’єднувальний рукав, ланцюг 87 |
| 24 | 15 | Дійсний для дизельного двигуна: з’єднувальний рукав, ланцюг 87 Стосується двигунів 157, 276, 278: з’єднувальний рукав, ланцюг 87 M1e |
| 25 | 15 | Дійсний для дизельного двигуна: датчик кисню перед каталізатором |
| Стосується бензинового двигуна: блок управління ME-SFI | ||
| 26 | 20 | Радіо Радіо з системою автопілота Блок управління COMAND |
| 27 | 7,5 | Стосується бензинового двигуна: блок управління ME-SFI |
| 7,5 | Стосується дизельного двигуна: контролер CDI Електронний блок управління замком запалювання |
|
| 28 | 7,5 | Група індикаторів |
| 29 | 10 | Група правого переднього фари |
| 30 | 10 | Група лівого переднього фари |
| 31A | 15 | Активується реле клаксонів: Лівий клаксон Правий клаксон |
| 31B | 15 | Активується реле клаксонів: Лівий клаксон Правий клаксон |
| 32 | – | Реле вторинного впуску повітря |
| 33 | 10 | Цілком інтегрований контролер трансмісії |
| 34 | 7,5 | Блок управління системою живлення |
| 35 | – | – |
| 36 | 7,5 | Блок управління системою нічного зору блок управління DISTRONIC |
| Реле |
||
| jot | Реле 15 ланцюга | |
| K. | Реле терміналу 15R | |
| L | Реле обігріву положення стоянки склоочисників | |
| M | Реле 50 стартерного двигуна | |
| N | Ланцюг двигуна 87 Реле | |
| O | Реле клаксонів | |
| P. | – | |
| Q | Резервне реле | |
| R | Ланцюг шасі 87 реле | |
Блок запобіжників у багажнику
| Номер | [A] | Опис |
| 37 | 7,5 | Сидіння водія Електромагніт підголівника NECK-PRO Переднє пасажирське сидіння Електромагніт підголівника NECK-PRO |
| 38 | 15 | Shooting Brake: Підключено через реле склоочисників заднього скла: Двигун склоочисників заднього дверцята |
| 39 | 30 | Дійсний для автомобілів з лівим кермом: Контролер лівих задніх дверей Дійсний для автомобілів з правим кермом: Контролер лівих передніх дверей |
| 40 | – | – |
| 41 | 30 | Дійсний для автомобілів з лівим кермом: Контролер правих передніх дверей Дійсний для автомобілів з правим кермом: Контролер правих задніх дверей |
| 42 | 25 | Блок управління системою живлення |
| 43 | 7,5 | Дійсний до 31.08.2014: Модуль зв’язку телематичних послуг (Live Traffic Information) Дійсний з 01.09.2014: Блок управління моніторингом тиску в шинах |
| 44 | 30 | Вимикач регулювання сидіння переднього пасажира |
| 45 | 30 | Вимикач регулювання сидіння водія |
| 46 | 7,5 | Сирена тривоги (внутрішній моніторинг) Внутрішня захист і блок управління захистом від буксирування (внутрішній моніторинг) Купе: M 1, AM, CL [ZV] і підсилювач антени KEYLESS-GO Shooting Brake: підсилювач антени заднього скла 1 Дійсний для двигуна 157, 276, 278 і версії США: Реле насоса циркуляції охолоджуючої рідини |
| 47 | – | – |
| 48 | – | – |
| 49 | 40 | Купе: Активується реле обігріву заднього скла: Обігрів заднього скла Shooting Brake: Активується реле обігріву заднього скла: Підсилювач антени заднього скла 1 |
| 50 | 50 | Обмотувач зворотного напруги екстреного живлення переднього правого |
| 51 | 50 | Обмотувач зворотного напруги екстреного живлення переднього лівого |
| 52 | – | – |
| 53 | 30 | Блок управління виявлення причепа |
| 54 | 15 | Блок управління виявлення причепа |
| 55 | – | – |
| 56 | 15 | Розетка причепа |
| 57 | 25 | Блок управління виявлення причепа |
| 58 | 25 | Блок управління виявлення причепа |
| 59 | 7,5 | Передній лівий бампер Датчик DISTRONIC (DTR) Передній правий бампер Датчик DISTRONIC (DTR) Задній лівий бампер радарний датчик (активний асистент сліпих зон) Задній правий бампер радарний датчик (активний асистент сліпих зон) Задній лівий бампер розумний радарний датчик (асистент сліпих зон) Розумний радарний датчик заднього правого бампера (асистент сліпих зон) |
| 60 | 7,5 | Мультимедійний пневматичний насос з сидінням |
| 30 | Активний пневматичний насос з мультимедійним сидінням | |
| 61 | 40 | Купе: Контролер задніх дверей (KDS) Shooting Brake : Контролер підйомних дверей |
| 62 | 25 | Блок управління сидінням водія |
| 63 | 25 | Контролер обігріву заднього сидіння |
| 64 | 25 | Блок управління переднім пасажирським сидінням |
| 65 | 7,5 | До 31.05.2012: Контролер обігріву керма Ситуація на 01.06.2012: Контролер модуля трубки керма |
| 66 | 7,5 | Двигун заднього вентилятора |
| 67 | 40 | Блок управління підсилювача аудіосистеми |
| 68 | 15 | Блок управління AIRmatic |
| 69 | 25 | Підсилювач задніх динаміків низьких частот |
| 70 | 5 | Блок управління моніторингом тиску в шинах Дійсний з 01.09.2014 з двигуном 157, 276, 278 без версії США: Реле насоса циркуляції охолоджуючої рідини |
| 71 | 15 | Внутрішня розетка автомобіля, передня |
| 72 | 15 | Розетка багажника |
| 73 | 5 | Дійсний для двигуна 157: Блок управління режимом трансмісії Стаціонарний обігрівач : Стаціонарний приймач радіаторного обігрівача |
| 74 | 15 | Блок управління KEYLESS-GO Дійсний з 01.09.2014: Ліва передня фара Група права передня фара |
| 75 | 20 | Група стаціонарного обігрівача Дійсний з 01.09.2014: Ліва передня фара Права передня фара |
| 76 | 15 | Розетка центральної консолі задньої |
| 77 | 7,5 | Блок управління системою виявлення маси (WSS) Процесор навігації |
| 78 | 7,5 | Блок управління мультимедійним інтерфейсом |
| 79 | 5 | Блок управління системою відео- та радарних датчиків Дійсний з 01.09.2014 з пакетом допомоги водіння Plus: Блок управління радарними датчиками Блок управління шасі |
| 80 | 5 | Блок управління системою паркування |
| 81 | 5 | Підсилювач / компенсатор антени мобільної телефонії Електричне з’єднання мобільного телефону |
| 82 | 7,5 | Регулятор вентилятора вентиляції лівого переднього сидіння Регулятор вентилятора вентиляції правого переднього сидіння |
| 83 | 7,5 | Камера заднього виду Процесор навігації Блок управління системою екстреного виклику |
| 84 | 5 | Реверс контролера камери заднього виду модуль живлення камери камера SDAR / блок управління високої чіткості тюнер контролер Digital Audio Broadcasting |
| 85 | 7,5 | Тюнер ТВ (аналоговий / цифровий) Тюнер цифрового телебачення |
| 86 | – | – |
| 87 | 7,5 | Блок управління системою екстреного з’єднання Дійсний до 31.08.2014 з двигуном 157, 276, 278 без американської версії: Реле насоса циркуляції охолоджуючої рідини Дійсний до 31.05.2016 з Live Traffic Information або системою екстреного з’єднання eCall Europe: Модуль зв’язку телематичних послуг Дійсний з 01.06.2016: Центральний блок управління HERMES Дійсний з 01.06.2016 з телефонією Comfort і дистанційним управлінням для стаціонарного обігрівача: Вимикач антени для телефонного та стаціонарного обігрівача |
| 88 | 15 | Модуль сервоприводу для DIRECT SELECT |
| 89 | 30 | Блок управління виявлення причепа Дійсний для двигуна 157: Блок управління системою живлення |
| 90 | – | – |
| 91 | – | – |
| 92 | 15 | Блок управління KEYLESS-GO |
| Реле | ||
| ZA | Реле 15 ланцюга | |
| b | Ланцюг 15R реле (1) | |
| do | Реле обігріву заднього скла | |
| re | Стосується дизельного двигуна: Реле насоса пального | |
| mi | Shooting Brake: Реле склоочисників переднього скла. Електрично регульована пам’ять передніх сидінь: Реле регулювання сидіння |
|
| sol | Ланцюг 15R реле (2) | |
Передній блок запобіжників
Senzo ECO start / stop
ECO start / stop
| Номер | [A] | Опис |
| 150 | – | Функція ECO start / stop: Пірофузз 150 |
| 151 | 60 | Електричний блок управління допомоги при керуванні |
| 152 | 60 | Блок управління SAM передній з запобіжником і модулем реле |
| 153 | 100 | – |
| 154 | 100 | Двигун вентилятора для двигуна внутрішнього згоряння та кліматизації з інтегрованим управлінням (M4 / 7) |
| 155 | 150 | Стосується дизельного двигуна: Підсилювач обігрівача PTC |
| 156 | – | – |
| 157 | 150 | Блок управління SAM передній з запобіжником і модулем реле |
| 158 | 50 | Дійсний для автомобілів з лівим кермом: Регулятор вентилятора Стосується автомобілів з правим кермом без DISTRONIC PLUS або без двигуна 157: Електронний блок управління системою стабілізації Дійсний для автомобілів з правим кермом з DISTRONIC PLUS або з двигуном 157: Електронний блок управління преміум системою стабілізації |
| 159 | 50 | Стосується автомобілів з правим кермом без DISTRONIC PLUS або без двигуна 157: Електронний блок управління системою стабілізації курсу Стосується автомобілів з правим кермом з DISTRONIC PLUS або з двигуном 157: Електронний блок управління преміум системою стабілізації електронної стабільності |
| 160 | 60 | Реле AlRmatic |
| 161 | – | – |
| 162 | 100 | Блок управління SAM передній з запобіжником і модулем реле |
| 163 | 150 | Без функції ECO start / stop: Блок управління SAM задній з запобіжником і модулем реле |
| 164 | 100 | Без ECO start / stop: Блок управління SAM задній з запобіжником і модулем реле |
Реле насоса циркуляції охолоджуючої рідини
Реле AIRMATIC
Панель запобіжників приладової панелі
| Опис | [A] |
| Захищає з’єднання між допоміжною батареєю та електронним блоком управління замком запалювання та переднім блоком управління SAM (для двигуна 276 з 01.09.2014 або з двигуном 274) | 5 |
Реле та запобіжник допоміжної батареї
| Номер | Опис |
| F96 | Запобіжник допоміжної батареї 30 у ланцюзі батареї |
| K114 | Реле допоміжної батареї з функцією ECO start / stop |
