Mercedes-Benz Classe S w220 (1998-2005) – коробка запобіжників
Mercedes-Benz Classe S w220 (1998-2005) – схема блоку запобіжників
Рік виробництва: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Запобіжник прикурювача (розетка живлення) у Mercedes Classe S w220 (1998-2005) – це запобіжник 1 у блоці запобіжників під капотом і 86 всередині.
Блок запобіжників і реле під капотом зліва
| Nr | Ампери [A] | Опис |
| 1 | 40 | Реле обігріву паркувального склоочисника;
Спеціальна версія: Не використовується. |
| 2 | 50 | Реле насоса високого тиску та повернення |
| 3 | 15 | Регулювання рівня керма:
S реле 1, регулювання поздовжнє S реле 2, регулювання поздовжнє |
| 4 | 15 | Регулювання керма, вертикальне:
Реле S 1, регулювання висоти Реле S 2, регулювання висоти. |
| 5 | 40 | Реле вмикання та вимикання склоочисника |
| 6 | 7,5 | до 31.8.02:
Вимикач допомоги обігрівача; з 1.9.02: Не використовується. |
| 5 | Спеціальна версія:
гідравлічне гальмо |
|
| 7 | 7,5 | Спеціальна версія:
2. трифазний генератор |
| 8 | 40 | Спеціальна версія:
гідравлічне гальмо |
| 9 | 30 | до 31.8.03:
Дійсно для пневматичної підвіски: AIRmatic з модулем управління ADS; Дійсно для Active-Body-Control (ABC): Модуль управління ABC; Спеціальна версія: ADS, контроль підвіски |
| 20 | з 1.9.03:
Дійсно для пневматичної підвіски: AIRmatic з модулем управління ADS; Дійсно для Active-Body-Control (ABC): Модуль управління ABC. |
|
| 10 | 15 | Спеціальна версія:
Помпа води склоочисника лобового скла; Помпа води для миття скла; Цикл 15; Уплотнення з’єднувача; Катушки запалювання; |
| 11 | 15 | до 31.8.02:
Прикурювач передній для сигар з підсвіткою попільнички |
| 5 | з 1.9.02:
Точка відокремлення живлення VICS X137 |
|
| 12 | 7,5 | до 31.8.02:
датчик чутливий до автомобіля блокування ременя безпеки з 1.9.02: не використовується Спеціальна версія: Датчик бічної подушки безпеки зліва та подушки безпеки лобового скла; Датчик бічної подушки безпеки справа та подушки безпеки лобового скла. |
| 13 | 40 | Модуль управління передньою лівою двері |
| 14 | 5 | Спеціальна версія:
гідравлічне гальмо |
| 15 | 40 | Спеціальна версія:
гідравлічне гальмо |
| 16 | 7,5 | Вимикач стоп-сигналів |
| 17 | 7,5 | C215:
Датчик чутливий до автомобіля для блокування ременів безпеки |
| 18 | 5 | Стосується CTEL портативного (D2B) D-net (до установки):
Портативний з’єднувач CTEL; Стосується телефону MB D-net (D2B): Інтерфейс D2B для постійно встановленого телефону; Стосується телефону MB D-net (D2B) з системою екстреного виклику Tele Aid: Модуль управління TELE AID; Стосується телефону MB D-net (D2B) з системою екстреного виклику E-call: Постійна установка інтерфейсу D2B; Модуль управління з перемикачем частоти; Модуль управління екстреними викликами. |
| 19 | 5 | до 31.8.02:
Не використовується; з 1.9.02: Намотувач напруги екстреного живлення передній лівий (W220); Намотувач напруги екстреного живлення передній правий (W220). |
| 7,5 | Спеціальна версія:
набір покажчиків |
|
| 20 | 5 | до 31.8.02:
Набір покажчиків; З’єднувач даних з 1.9.02: Не використовується. |
| 7,5 | Спеціальна версія:
Уплотнення з’єднувача діагностичних кабелів; Набір покажчиків; З’єднувач даних; Точка відокремлення; Компактний пакет кабелів / діагностичний модуль II, панель приладів; Проміжний з’єднувач; Пакет діагностичних кабелів / задніх ліхтарів 16-контактний; З’єднувач вимірювання; З’єднувач даних. |
|
| 21 | 5 | до 31.8.02:
Набір покажчиків; з 1.9.02: Не використовується. |
| 7,5 | Спеціальна версія:
набір покажчиків |
|
| 22 | 5 | до 31.8.02:
Набір покажчиків |
| 15 | з 1.9.02:
Блок управління, відображення та управління COMAND |
|
| 7,5 | з 1.9.03; Японська версія:
Блок управління, відображення та контроль COMAND; Спеціальна версія: Набір покажчиків. |
|
| 23 | 10 | до 31.8.02:
Кліматизація: AAC [KLA] модуль управління та управління; Циркуляційний насос; Ліва подвійна клапан; Права подвійна клапан. |
| 7,5 | з 1.9.02 по 31.8.03:
Тюнер ТВ; з 1.9.02: Блок управління та відображення; CD-програвач з заднім екраном і обмінником (в багажнику). |
|
| 24 | 10 | до 31.8.02:
Діагностичний з’єднувач |
| 20 | з 1.9.02:
Модуль управління шлюзу звуку |
|
| 10 | Спеціальна версія:
Уплотнення з’єднувача діагностичних кабелів: Набір покажчиків; З’єднувач даних; Точка відокремлення; Компактний пакет кабелів / діагностичний модуль II, панель приладів; Проміжний з’єднувач; Пакет діагностичних кабелів / задніх ліхтарів 16-контактний; З’єднувач вимірювання; З’єднувач даних. |
|
| 25 | 25 | до 31.8.02:
Не використовується; з 1.9.02: Аудіо підсилювач. |
| 10 | Спеціальна версія:
модуль захисту |
|
| 26 | 10 | до 31.8.02:
Модуль верхнього центрального управління; з 1.9.02: Не використовується. |
| 27 | – | – |
| Реле |
||
| A | Реле обігріву паркувального склоочисника |
|
| B | Реле для c.15 | |
| C | Реле для c.15R | |
| D | Реле регулювання колонки керма вперед / назад 1 | |
| E | Реле регулювання колонки керма вперед / назад 2 | |
| F | Реле насоса високого тиску та повернення | |
| G | Реле положення 1 і 2 склоочисника | |
| H | Реле вмикання та вимикання склоочисника | |
| I | Реле регулювання висоти колонки керма 1 | |
| J | Реле регулювання висоти колонки керма 2 | |
| V | Спеціальна версія:
Реле гідравлічної групи гальм |
|
| W | Спеціальна версія:
Реле безпеки гідравлічної групи гальм |
|
Блок запобіжників і реле під капотом справа
| Nr | Ампери [A] | Опис |
| 28 | 15 | Реле клаксона |
| 29 | 20 | Електроніка двигуна / реле шасі |
| 10 | Спеціальна версія:
Електроніка двигуна / реле шасі |
|
| 30 | 20 | Електроніка двигуна / реле шасі |
| 31 | 40 | Реле насоса повітря |
| 32 | 40 | Реле компресора повітря |
| 33 | 40 | Блок рециркуляції систем обігріву |
| 60 | Спеціальна версія:
Електричний вентилятор всмоктування |
|
| 34 | 5 | до 31.8.02:
Модуль управління системою тяги: Модуль управління для ESP, SPS і BAS (електронна програма стабілізації (ESP), допомога в керуванні залежно від швидкості (SPS), допомога в гальмуванні (BAS)). |
| 10 | з 1.9.02:
Модуль управління системою тяги: Модуль управління ESP, SPS і BAS (електронна програма стабільності (ESP), допомога в керуванні залежно від швидкості (SPS), допомога в гальмуванні (BAS)). |
|
| 35 | – | до 31.8.02:
Не використовується |
| 15 | з 1.9.02:
Дійсно для обігріву керма: блок управління перетворювача DC / DC. |
|
| 40 | Спеціальна версія:
Блок рециркуляції систем обігріву; Регулятор вентилятора; Двигун вентилятора. |
|
| 36 | 7,5 | Distronic:
модуль управління DTR. |
| 37 | 15 | Блок управління ETC [EGS];
Блок управління електронною ручкою управління; Блок управління електричним VGS. |
| 38 | 5 | Версія США:
Кнопка внутрішнього багажника (KIT) |
| 39 | 40 | Модуль управління передньою правою двері |
| 40 | 10 | Для ксенонових фар:
Модуль управління регулюванням діапазону фар |
| 41 | 20 | З обігрівачем стаціонарним:
Приймач радіо STH; Обігрівач STH (C215); Обігрівач STH або додатковий обігрівач (W220). |
| 42 | 20 | Реле блоку допоміжного повітря;
Спеціальні версії: Реле двигуна вентилятора олії трансмісії; Група вентилятора олії двигуна: Перемикач температури (100 ° C). |
| 43 | 25 | Тільки для дизельного двигуна:
Модуль управління CDI запобіжник передній правий і модуль реле Реле насоса пального (тільки OM648) |
| 44 | 7,5 | OM613:
Модуль управління CDI обігріву колектора всмоктування, запобіжник передній правий і модуль реле. |
| 10 | OM628:
Модуль управління CDI; Реле запуску, запобіжник передній правий і модуль реле; Двигун і електричний вентилятор всмоктування AC з вбудованим управлінням; Циркуляційний насос вентилятора наддува; OM648: Блок управління CDI; Реле CDI; AAC з вбудованим управлінням двигуном вентилятора додаткового. |
|
| 45 | – | – |
| 46 | 5 | з Active-Body-Control (ABC):
Модуль управління ABC; з пневматичною підвіскою: AIRmatic з модулем управління ADS. |
| 47 | 10 | Багатофункціональний датчик AAC
Блок управління двигуном вентилятора ящика Багатофункціональний датчик автоматичної кліматизації (працює з правим кермом) Перемикач температури рідкого охолоджувача (100 ° C) |
| 7,5 | Спеціальна версія:
Багатофункціональний датчик |
|
| 48 | 7,5 | M112 / 113; до 31.8.02:
Модуль управління вентилятором всмоктування; M137; до 31.8.02: Двигун і електричний вентилятор висмоктування AC з вбудованим управлінням Спеціальна версія: Модуль управління вентилятором висмоктування. |
| 49 | 15 | Катушка запалювання (T1 / 1) до (T1 / 8);
Конденсатор антиперешкод. |
| 7,5 | Спеціальна версія:
Модуль управління вентилятором висмоктування |
|
| Реле |
||
| K. | Електроніка двигуна / реле шасі |
|
| L | Реле запуску | |
| M | Стосується тільки дизельного пального: реле CDI | |
| N | Реле насоса повітря вторинного | |
| O | Реле компресора повітря | |
| P. | Реле клаксона | |
| V | Спеціальна версія:
Реле гідравлічної групи гальм |
|
| W | Спеціальна версія:
Реле безпеки гідравлічної групи гальм. |
|
Блок запобіжників і реле в задній частині
| Nr | Ампери [A] | Опис |
| 50 | 10 | Реле шторки заднього скла |
| 51 | 5 | Реле датчика причепа |
| 52 | 30 | Реле насоса пального |
| 53 | 50 | Реле розморожування заднього скла |
| 54 | 10 | Модуль управління розпізнавання причепа;
Спеціальна версія: Автоматична система попередження та гасіння пожежі. |
| 55 | 25 | Розетка для причепа (13 контактів) |
| 30 | Спеціальна версія:
PAS і система спеціального сигналізування |
|
| 56 | 30 | Модуль управління розпізнавання причепа |
| 40 | Спеціальна версія:
Гідравлічний механізм підйому вікон |
|
| 57 | 25 | Стосується закриття багажника на відстані (HDFS):
Реле відкриття кришки багажника; Реле закриття кришки багажника; Гідравлічний насос для закриття багажника на відстані; Спеціальна версія: не використовується. |
| 58 | 7,5 | Keyless Go:
Модуль управління Keyless Go; Антена для передніх лівих дверей; Антена без ключа для лівих дверей Go (W220); Антена Keyless Go зліва (C215); Антена без ключа для передніх правих дверей; Антена для дверей без ключа праворуч (W220); Антена для дверей без ключа з правого боку (C215); Електромагніт без ключа підйому передніх дверей зліва; Електромагніт без ключа підйому задніх дверей зліва (W220); Електромагніт без ключа підйому передніх дверей; Електромагніт підйому задніх дверей праворуч (W220); Спеціальна версія: Автоматична система попередження та гасіння пожежі. |
| 59 | 30 | Версія Таксі:
Модуль управління багатофункціональним автомобілем (SVMCM); Спеціальна версія: PAS MCS. |
| 60 | 7,5 | до 31.8.02:
Не використовується з 1.9.02: Точка відокремлення напруги живлення процесора навігації VICS; Модуль підсилювача антени заднього скла. |
| 61 | 15 | до 31.8.02:
Радіо; Модуль підсилювача антени заднього скла; CD-програвач з обмінником (в багажнику); Модуль управління, відображення та управління COMAND; З’єднувач телефонного кола; Тюнер телевізійний 15C; Відео декодер; Реле перевантаження, коло 15; Процесор навігації; Реєстратор даних дорожнього руху. |
| 7,5 | з 1.9.02:
Блок управління системою громкоговорителя; Блок управління системою голосового управління; Портативний з’єднувач CTEL; Блок управління E-Call; Передавач / приймач телефону, D2B; Перемикач вибору навушників телефону, передній і задній (W220); Інтерфейс CTEL; Компенсатор CTEL; Телефонний інтерфейс; Телефон передавач / приймач і TELE AID, D2B; Блок управління телекомунікаціями (з 1.9.03); Модуль Bluetooth (з 1.9.03); Задній навушник телефону (з 1.9.03 W220); Компенсатор E-net (з 1.9.03); Функціонування та відображення дисплея заднього (з 1.9.03); Блок управління GPS (з 1.6.04); Універсальний портативний інтерфейс CTEL (UPCI [UHI]) блок управління (з 1.6.04); Блок управління системою екстрених викликів (з 1.6.04); Спеціальна версія: не використовується. |
|
| 62 | 20 | Обладнання системи пневматики з пов’язаними функціями;
Датчик нахилу ATA (спеціальна версія). |
| 63 | 7,5 | до 31.8.02:
Інтерфейс D2B для передавача постійно встановленого; приймач телефонний CTEl, якщо встановлена система екстреного виклику (TELE AID); Модуль управління системою голосового управління, якщо встановлена система екстреного виклику (TELE AID), Дані про дорожній рух реєстратор. |
| 30 | з 1.9.02:
Пневматичний насос для динамічного контролю сидіння |
|
| 64 | 7,5 | до 31.8.02:
Модуль управління, відображення та управління COMAND; Модуль підсилювача антени заднього скла. |
| 25 | з 1.9.02:
Контролер регулювання переднього лівого сидіння з пам’яттю. |
|
| 5 | Спеціальна версія:
Інтерфейс D2B для постійно встановленого телефону; Інтерфейс D2B для портативного мобільного телефону. |
|
| 65 | 5 | Спеціальна версія:
Інтерфейс D2B для портативного мобільного телефону. |
| 66 | 25 | до 31.8.02:
Аудіо підсилювач; з 1.9.02: Контролер регулювання переднього правого сидіння з пам’яттю. |
| 7,5 | Спеціальна версія:
Внутрішнє освітлення з універсальним з’єднанням |
|
| 67 | 25 | Модуль управління задніми сидіннями (не для C215) |
| 68 | 15 | Модуль управління кліматизацією задньої частини;
Клапан закриття охолоджуючого агента AC заднього; Група живлення системи обігріву заднього; Циркуляційний насос; Ліва подвійна клапан; Права подвійна клапан. |
| 69 | 15 | Стосується кліматизації задньої частини:
Модуль управління кліматизацією задньої частини. |
| 70 | 10 | Модуль управління моніторингом тиску в шинах |
| 71 | 25 | до 31.8.02:
Модуль управління регулювання переднього лівого сидіння з пам’яттю |
| 40 | з 1.9.02:
Намотувач напруги екстреного живлення передній лівий |
|
| 72 | 40 | Модуль управління задньої частини (C215);
Модуль управління задніми лівими дверима (W220). |
| 73 | 25 | до 31.8.02:
Модуль управління регулювання переднього правого сидіння з пам’яттю |
| 40 | з 1.9.02:
Намотувач напруги екстреного живлення передній правий |
|
| 74 | 40 | Модуль управління задньої частини (C215);
Модуль управління задніми правими дверима (W220). |
| 75 | 10 | З системою Parktronic:
Модуль управління PTS |
| 76 | 15 | Вентилятор на спинці сидіння |
| 77 | 40 | Блок управління панеллю управління підвісу |
| Реле | ||
| Q | Реле шторки заднього скла | |
| R | Реле датчика причепа | |
| S | Реле кола 15 | |
| T | Реле насоса пального | |
| U | Реле розморожування заднього скла | |
Блок запобіжників в салоні
Блок запобіжників на панелі (LHD праворуч або пасажир і RHD ліворуч або пасажир).
| Nr | Ампери [A] | Опис |
| 78 | 7,5 | Сигнал тривоги з додатковою батареєю;
Модуль колонки керма; Блок управління EIS; Блок управління ME-SFI. |
| 79 | 5 | Набір покажчиків |
| 80 | 10 | Блок управління верхньою панеллю управління |
| 81 | 10 | З’єднувач даних |
| 82 | 10 | Блок управління та управління AAC [KLA];
Блок постачання системи обігріву. |
| 83 | 10 | Центральний блок управління дверима |
| 84 | 5 | Набір покажчиків;
З’єднувач даних. |
| 85 | 5 | Набір покажчиків |
| 86 | 15 | Передній прикурювач
з підсвіткою попільнички. |

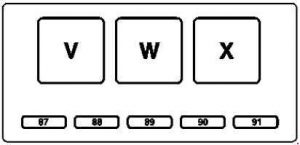

Блок запобіжників і реле з правого боку перед капотом
| Nr | Ампери [A] | Опис |
| 87 | 20 | Реле Motronic |
| 88 | 20 | Реле Motronic |
| 89 | – | – |
| 90 | 10 | Циркуляційний насос радіатора наддува |
| 91 | 10 | з 1.9.03:
Насос пального Intank |
| Реле | ||
| V | Реле Motronic | |
| W | Реле наддува | |
| X | Реле насоса пального в баку | |
