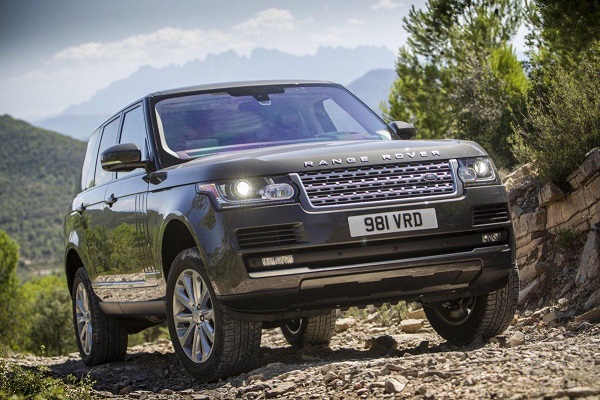

Land Rover Range Rover (L405) (2013-2018..) – коробка запобіжників

Андрій Горбунов

Land Rover Range Rover (L405) (2013-2018..) – схема блоку запобіжників

Рік випуску: 2013, 2014, 2015, 2016, 2017, 2018.

Запобіжники прикурювача (розетка живлення) у Land Rover Range Rover – це запобіжники № 1 (передній прикурювач для сигар), № 2 (задня розетка для аксесуарів), № 3 (передня/задня розетка для аксесуарів), № 4 (2018: задня розетка для аксесуарів), № 10 (2018: розетки для аксесуарів) у блоці запобіжників на панелі приладів та № 17 (2016-2017: центральна розетка живлення для аксесуарів), № 18 (розетка живлення для аксесуарів багажника), № 19 (прикурювач для сигар (2018: задній прикурювач для сигар)), № 20 (2018: розетка аксесуарів у блоці Cubby), № 21 (2018: розетка аксесуарів багажника), № 24 (2016-2017: розетка живлення для аксесуарів багажника) та № 25 (2016-2017: розетка живлення для аксесуарів) у блоці запобіжників багажника.



2016
Призначення запобіжників у блоці запобіжників двигуна (2016)
№ Ампери [A] Опис
1 – –
2 – –
3 – –
4 – –
5 – –
6 – –
7 – –
8 5 Модуль системи антиблокування (ABS)
9 25 Омивач лобового скла. Омивач заднього скла
10 15 Протитуманні фари
11 15 Сигнал
12 30 Помпа омивача фар
13 30 Помпа омивача фар
14 25 Омивач лобового скла;

Омивач заднього скла.
15 15 Охолодження з наддувом
16 10 Рідина DEF (тільки дизель);

Вентилятор охолодження двигуна (тільки бензин).
17 5 Система управління двигуном
18 20 Система управління двигуном (тільки бензин)
19 15 Система управління двигуном
20 25 Система управління двигуном
21 20 Система управління двигуном
22 10 Система управління двигуном;

Вентилятор охолодження двигуна (тільки бензин).
23 10 Система управління двигуном
24 15 Система управління двигуном
25 10 Система управління двигуном (тільки дизель)
26 – –
27 – –
28 – –
29 5 Система управління двигуном;

Стартер;

Управління електроенергією.
30 – –
31 – –
32 5 Система адаптивного переднього освітлення ліворуч (AFS)
33 – –
34 5 AFS праворуч
35 5 Регулювання фар
36 5 Система управління двигуном (тільки бензин)
37 – –
38 – –
39 – –
40 15 Перемикач;

Реактивний перемикач для бездоріжжя;

Вибір передач.
41 – –
42 – –
43 – –
44 – –
45 – –
46 – –
47 – –
48 – –
49 – –
50 – –
51 10 Охолодження двигуна
52 – –
53 – –
54 – –
55 – –
56 – –
57 – –
58 – –
59 – –
60 – –
Призначення запобіжників у блоці запобіжників салону (2016)
№ Ампери [A] Опис
1 20 Передній прикурювач
2 20 Задня розетка для аксесуарів
3 20 Задня розетка для аксесуарів
4 10 Обігрівач склоочисника
5 10 Клапан регулювання вихлопних газів
6 – –
7 – –
8 – –
9 – –
10 20 Панорамний дах
11 25 Перемикачі задніх дверей зліва
12 20 Панорамний дах
13 5 Реакція для бездоріжжя
14 – –
15 – –
16 – –
17 – –
18 30 Перемикачі сидіння пасажира
19 – –
20 – –
21 10 Холодильний ящик
22 – –
23 20 Сидіння пасажира
24 25 Перемикачі дверей водія;

М’яке закриття дверей водія.
25 15 Активний контроль повороту
26 10 Перемикачі переднього сидіння пасажира
27 5 Система моніторингу тиску в шинах (TPMS);

Передня верхня консоль.
28 20 Сидіння водія
29 25 Перемикачі правих задніх дверей
30 20 Панорамний дах
31 – –
32 – –
33 30 Сидіння водія
34 25 Перемикачі дверей пасажира;

М’яке закриття дверей пасажира.
35 5 Перемикач педалі гальма
36 – –
37 – –
38 – –
39 5 Акустичний сигнал з батарейним живленням
40 – –
41 5 Телекомунікації
42 – –
43 10 Обігрівач керма
44 10 Модуль керма
45 5 Кнопки на сенсорному екрані;

Заднє кондиціонування.
46 15 Обігрів та вентиляція
47 – –
48 – –
49 5 Сигналізація автомобіля
50 – –
51 – –
52 – –
53 – –
54 5 Діагностична розетка
55 10 Приладова панель
56 10 Обігрів та вентиляція
Призначення запобіжників у блоці запобіжників багажника (2016)
№ Ампери [A] Опис
1 – –
2 – –
3 – –
4 – –
5 15 Задня консоль
6 – –
7 – –
8 – –
9 15 Перемикачі сидіння водія та переднього пасажира
10 25 Обігріті сидіння водія та переднього пасажира
11 – –
12 25 Обігріті задні сидіння
13 15 Задні сидіння;

Перемикачі задніх сидінь;

Підніжка заднього сидіння;

Ліхтарик.
14 – –
15 15 Розетка для причепа
16 – –
17 20 Центральна розетка живлення для аксесуарів
18 20 Розетка живлення для аксесуарів багажника
19 20 Прикурювач
20 30 Обігрів заднього скла
21 – –
22 15 Інтегрована панель управління
23 10 Приладова панель
24 20 Розетка живлення для аксесуарів багажника
25 20 Додаткова розетка живлення
26 2 Задня камера
27 10 Монітор сліпих зон (BSM);

Асистент паркування;

Дзеркало заднього виду;

Камери.
28 10 Дисплей Head-Up (HUD)
29 5 Адаптивний круїз-контроль (ACC)
30 10 Рідина для систем вихлопу дизельних двигунів (DEF)
31 – –
32 5 Моніторинг акумулятора
33 5 Моніторинг батареї
34 30 Підніжка заднього сидіння
35 15 Задня консоль
36 5 Задній диференціал
37 20 Сидіння водія
38 – –
39 30 Складані бічні сходи
40 – –
41 5 Задня консоль
42 20 Підніжка заднього сидіння
43 – –
44 15 Омивач заднього скла
45 15 Система управління двигуном;

Система живлення.
46 30 Система живлення
47 15 Система живлення
48 20 Пасивне закриття
49 10 Задні двері з жестовим відкриттям
50 15 Система розваг
51 15 Система розваг
52 10 Портативні медіа
53 10 Портативні медіа
54 15 Розетка для причепа
55 15 Підвіска
56 10 Система пневматичної підвіски
57 5 Пасивне закриття
58 20 Переднє сидіння пасажира
59 5 Система пневматичної підвіски
60 30 DEF



2017
Призначення запобіжників у блоці запобіжників двигуна (2017)
№ Ампери [A] Опис
1 – –
2 – –
3 – –
4 – –
5 – –
6 – –
7 – –
8 – –
9 25 Омивач заднього скла
10 15 Протитуманні фари
11 15 Сигнал
12 30 Помпа омивача правого фари
13 30 Помпа омивача лівого фари
14 25 Автоматичний омивач лобового скла
15 15 Охолодження з наддувом
16 25 Форсунки омивача лобового скла
17 10 Система управління двигуном
18 20 Система управління двигуном (тільки бензин)
19 15 Система управління двигуном
20 25 Система управління двигуном
21 20 Система управління двигуном
22 10 Система управління двигуном;

Вентилятор охолодження двигуна (тільки бензин).
23 10 Система управління двигуном
24 15 Система управління двигуном
25 10 Система управління двигуном (тільки дизель)
26 – –
27 – –
28 – –
29 5 Система управління двигуном;

Стартер;

Управління електроенергією.
30 – –
31 10 Модуль керма
32 5 Система адаптивного переднього освітлення ліворуч (AFS)
33 5 Модуль контролю блоку розподілу
34 5 AFS праворуч
35 5 Регулювання фар
36 – –
37 – –
38 – –
39 – –
40 15 Перемикач;

Реактивний перемикач для бездоріжжя;

Вибір передач.
41 – –
42 – –
43 – –
44 – –
45 – –
46 – –
47 – –
48 – –
49 – –
50 – –
51 10 Охолодження двигуна
52 – –
53 – –
54 – –
55 – –
56 – –
57 – –
58 – –
59 – –
60 – –
Призначення запобіжників у блоці запобіжників салону (2017)
№ Ампери [A] Опис
1 20 Передній прикурювач
2 20 Задня розетка для аксесуарів
3 20 Задня розетка для аксесуарів
4 10 Обігрівач склоочисника
5 – –
6 – –
7 – –
8 – –
9 – –
10 20 Панорамний дах
11 25 Перемикачі задніх дверей зліва
12 20 Панорамний дах
13 5 Реакція для бездоріжжя
14 – –
15 – –
16 – –
17 – –
18 30 Перемикачі сидіння пасажира
19 – –
20 – –
21 10 Холодильний ящик
22 – –
23 20 Сидіння пасажира
24 25 Перемикачі дверей водія;

М’яке закриття дверей водія.
25 15 Активний контроль повороту
26 10 Перемикачі переднього сидіння пасажира
27 5 Система моніторингу тиску в шинах (TPMS);

Передня верхня консоль.
28 20 Сидіння водія
29 25 Перемикачі правих задніх дверей
30 20 Панорамний дах
31 – –
32 – –
33 30 Сидіння водія
34 25 Перемикачі дверей пасажира;

М’яке закриття дверей пасажира.
35 5 Перемикач педалі гальма
36 – –
37 – –
38 – –
39 5 Акустичний сигнал з батарейним живленням
40 – –
41 5 Телекомунікації
42 – –
43 10 Обігрівач керма
44 10 Модуль керма
45 5 Кнопки на сенсорному екрані;

Заднє кондиціонування.
46 15 Обігрів та вентиляція
47 – –
48 – –
49 5 Сигналізація автомобіля
50 – –
51 – –
52 – –
53 – –
54 5 Діагностична розетка
55 10 Невикористаний
56 10 Обігрів та вентиляція
Призначення запобіжників у блоці запобіжників багажника (2017)
