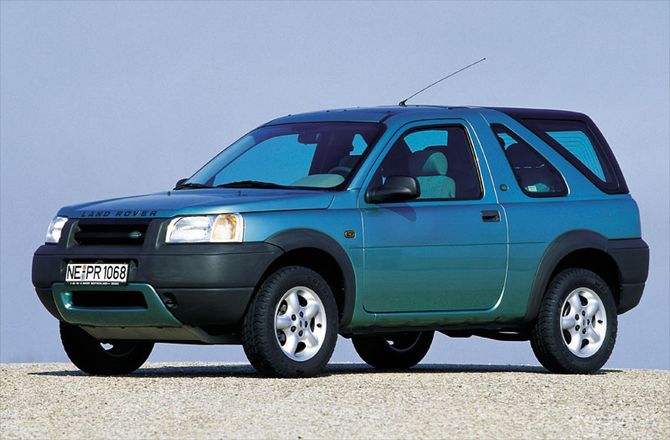

Land Rover Freelander L314 (1997-2006) – коробка запобіжників

Land Rover Freelander L314 (1997-2006) – схема запобіжника

Рік виробництва: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Запобіжник прикурювача (розетка живлення) в Land Rover Freelander L314 (1997-2006) – це запобіжник 9 в блоці запобіжників.

Основний блок запобіжників

2004 –

Nr	Ампер [A]	Опис
1	20	Омивач скла; Двірник лобового скла.
2	15	Гальмівні вогні; Вогні заднього ходу.
3	15	Обігріті дзеркала; Омивач заднього скла.
4	25	Вентилятор обігрівача
Реклама
5	10	Запуск
6	10	Круїз-контроль; HDC; Блокування запуску автоматичної трансмісії.
7	10	Бокові вогні – ліві
8	25	Електросклопідйомник водія
9	15	Прикурювач
10	20	Розетка для електричних аксесуарів
11	20	Обігрів сидінь*
12	15	Аудіосистема – живлення від акумулятора автомобіля.
13	5	Вимкнення двигуна
14	15	Далекі фари – праві
15	10	Зовнішні дзеркала
16	10	Внутрішнє освітлення; Годинник.
17	10	Бокові вогні – праві
18	15	Прилади/індикатори
19	10	Далекі фари – праві
20	10	Далекі фари – ліві
21	15	Скляний люк
22	10	Управління двигуном
23	10	Подушки безпеки
24	5	Асистент паркування
Реклама
25	5	Антиблокувальна система гальм
26	20	Обігріте заднє скло
27	10	Система підсилення
28	–	Не використовується
29	5	Електричні вікна
30	15	Передні протитуманні фари
31	20	Підйом/опускання скла в задніх дверях
32	25	Задній склопідйомник – лівий
33	25	Задній склопідйомник – правий
34	15	Далекі фари – ліві
35	25	Передній склопідйомник пасажира
36	10	Задні протитуманні фари
37	20	Централізоване замикання
38	10	Задній двірник
39	10	Вимикач передніх протитуманних фар
Реклама
40	–	Не використовується
41	10	Генератор
42	–	Не використовується

-2003

Nr	Ампер [A]	Опис
1	15	Омивач заднього скла; Обігріті дзеркала.
2	15	Гальмівні вогні; Вогні заднього ходу.
3	20 15 *	Омивач скла; Двірник лобового скла.
4	25	Вентилятор обігрівача
5	10	Запуск
6	10	Управління двигуном
7	5 10 *	Антиблокувальна система гальм
8	15	Вказівники повороту
9	15	Система підсилення
10	15 20 *	Прикурювач
11	10	Система підсилення
12	15	Скляний люк
13	20 25 *	Розетка для електричних аксесуарів
14	10	Внутрішнє освітлення; Годинник; Електричні дзеркала; Діагностична розетка.
15	20	Централізоване замикання
16	10	Бокові вогні – праві
17	10	Електричні дзеркала
18	15	Далекі фари – праві
Реклама
19	10	Генератор
20	15	Далекі фари – ліві
21	15	Передні протитуманні фари
22	10	Задні протитуманні фари
23	20	Обігрівач заднього скла
24	10	Далекі фари – ліві
25	10	Далекі фари – праві
26	20	Скло – заднє ліве
27	20	Скло – заднє праве
28	10	Бокові вогні – ліві
29	20	Обігріті сидіння
30	10	Задній двірник
31	20	Підйом/опускання скла в задніх дверях
32	5 20 *	Вимкнення двигуна, Антиблокувальна система гальм*
33	25 20 *	Скло – переднє ліве
34	25 20 *	Скло – переднє праве
35	10	Круїз-контроль; Вимкнення двигуна.
36	10	Подушка безпеки SRS
* -2002

Блок запобіжників в моторному відсіку

Блок запобіжників моторного відсіку знаходиться з лівого боку моторного відсіку.

2003-

Nr	Ампер [A]	Опис
1	15	Управління двигуном
2	20	Управління двигуном
3	15	Управління двигуном
4	15	Клімат-контроль; Вентилятор охолодження; Автоматична трансмісія.
5	20	Управління двигуном; Вентилятор охолодження трансмісії; Обігрівач пального.
6	15	Сигнал
7	15	Аварійні вогні
8	30	Швидкість вентилятора обігрівача 4
9	10	Клімат-контроль
10	20	Система живлення
Реклама

-2002

Nr	Ампер [A]	Опис
1	40	Вентилятор охолодження
2	–	–
3	15	Сигнал
4	15	Аварійні вогні
5	20	Паливний насос та інжектори пального
6	40	Вентилятор конденсатора
7	30	Електромагнітний клапан стартерного двигуна
	120	ГЕНЕРАТОР
	60	Запалювання 1
	60	БЛОК ЗАПОБІЖНИКІВ ПАСАЖИРА
	60	Запалювання 2
	60	ОСВІТЛЕННЯ
	30	ПОМПА ABS

Додатковий блок запобіжників

В деяких автомобілях встановлено додатковий блок запобіжників, що містить запобіжники для обігрівача лобового скла.

Nr	Ампер [A]	Опис
1	30	Обігрівач лобового скла – лівий
2	30	Обігрівач лобового скла – правий
3	7.5	Вимикач освітлення
4	–	–

Специфікації запобіжників для автомобілів з обігрівом PTC

Nr	Ампер [A]	Опис
1	30	Обігрівач PTC
2	30	Обігрівач PTC
3	30	Обігрівач PTC
4	–	–
