Land Rover Discovery 3 LR3 (L319) (2004-2009) – коробка запобіжників
Land Rover Discovery 3 LR3 (L319) (2004-2009) – схема блоку запобіжників
Рік виробництва: 2004, 2005, 2006, 2007, 2008, 2009.
Запобіжники прикурювача (розетка живлення) у Land Rover Discovery 3 / LR3 це запобіжники № 19 (додаткова розетка живлення у другому ряду), № 34 (додаткова розетка живлення на передніх сидіннях), № 47 (додаткова розетка живлення у третьому ряду) та № 55 (прикурювач) у блоці запобіжників на панелі приладів.
Розташування блоку запобіжників
Блок запобіжників знаходиться за бардачком.
Схема блоку запобіжників
Призначення запобіжників на панелі приладів
| № | Опис | Ампери [A] |
|---|---|---|
| 1 | Внутрішнє освітлення – світло бардачка, світло косметичного дзеркала, карткові лампи, стельові лампи;
Електричні сидіння (без пам’яті). |
10 |
| 2 | Праві бічні вогні | 10 |
| 3 | до 2005:
Світло (сценічне освітлення). |
10 |
| 4 | Ліві бічні вогні | 10 |
| 5 | Задні вогні | 10 |
| 6 | Світло заднього ходу причепа | 10 |
| 7 | Вікно водія | 25 |
| 8 | Живлення причепа (живлення від акумулятора) | 30 |
| 9 | до 2006:
SRS; з 2007: Подушки безпеки. |
5 |
| 10 | – | – |
| 11 | Помпа склоочисника | 15/10 |
| 12 | Сигнал | 15 |
| 13 | Обігрів заднього скла | 25 |
| 14 | Бічне світло причепа | 10 |
| 15 | Гальмівні вогні, вимикач гальма | 15 |
| 16 | Дзеркало Powerfold | 10 |
| 17 | Заднє праве вікно | 20 |
| 18 | Датчик дощу;
Датчик навколишнього світла (вогні автомобіля). |
5 |
| 19 | Додаткова розетка живлення – сидіння другого ряду | 15 |
| 20 | Сонячний дах | 15 |
| 21 | Вікно пасажира | 25 |
| 22 | Живлення причепа (живлення запалювання) | 10 |
| 23 | – | – |
| 24 | Блок трансферу – центральний диференціал;
Terrain Response. |
5 |
| 25 | Модуль управління двигуном (ECM) | 5 |
| 26 | Сигналізація з батарейним живленням | 5 |
| 27 | Адаптивне переднє освітлення;
Регулювання фар. |
10 |
| 28 | Камера двигуна блоку запобіжників – запалювання | 5 |
| 29 | Електричне управління сидінням пасажира | 30 |
| 30 | – | – |
| 31 | Заднє ліве вікно | 20 |
| 32 | Задні протитуманні вогні | 15 |
| 33 | Регулювання дзеркал;
Автоматична коробка передач; Електричне сидіння пасажира (до 2005). |
5 |
| 34 | Додаткова розетка живлення – передні сидіння | 15 |
| 35 | Контролер пневматичної підвіски | 5 |
| 36 | Датчик паркування (Park Distance Control);
Система моніторингу тиску в шинах |
5 |
| 37 | Динамічний контроль стабільності | 5 |
| 38 | Передні протитуманні вогні | 15 |
| 39 | Пакет інструментів | 5 |
| 40 | Key-in sense | 5 |
| 41 | Електричне стоянкове гальмо (EPB) | 5 |
| 42 | Аудіо підсилювач | 30 |
| 43 | Радіоприймач;
Система моніторингу тиску в шинах. |
10 |
| 44 | Вимикач автоматичної коробки передач | 5 |
| 45 | – | – |
| 46 | Електричне сидіння водія | 30 |
| 47 | Додаткова розетка живлення – сидіння третього ряду | 15 |
| 48 | Задній склоочисник | 15 |
| 49 | Централізоване замикання | 30 |
| 50 | Електричний привід кришки паливного бака | 10 |
| 51 | ECU кондиціонера | 10 |
| 52 | Телефон;
Центр дорожніх комунікацій. |
5 |
| 53 | Мультимедійний модуль;
Аудіо блок; DVD програвач. |
15 |
| 54 | Електричне сидіння – пам’ять, поперекова помпа | 5 |
| 55 | Прикурювач | 15 |
| 56 | Адаптивне переднє освітлення (ліва одиниця) | 10 |
| 57 | Модуль розваг на задніх сидіннях | 10 |
| 58 | Телефон;
Сенсорний екран; Мультимедійний модуль; ТВ тюнер. |
10 |
| 59 | Холодильник Box Cubby | 10 |
| 60 | Модуль управління двигуном (ECM) | 5 |
| 61 | Адаптивне переднє освітлення (права одиниця) | 10 |
| 62 | Дальнє світло;
Вогні автомобіля. |
5 |
| 63 | Діагностичний роз’єм | 10 |
| 64 | Контролер автоматичної коробки передач | 5 |
| 65 | – | – |
| 66 | Вимикач HDC;
Вимикач гальма; Датчик кута повороту; Вимикач DSC. |
5 |
| 67 | Вогні автомобіля | 5 |
| 68 | Пакет інструментів | 5 |
| 69 | Внутрішні дзеркала з автоматичним затемненням;
Електрохроматичне дзеркало; Homelink (до 2005). |
5 |
Знаходиться в основі бардачка в центральній консолі.
| № | Опис | Ампери [A] |
|---|---|---|
| 1 | Авіофон | 5 |
| 2 | Сирена | 20 |
| 3 | Сховане освітлення | 5 |
| 4 | Ліхтар | 10 |
| 5 | Монітор стану акумулятора | 3 |
| 6 | Додаткове обладнання | 30 |
Розташування блоку запобіжників
Схема блоку запобіжників
Призначення запобіжників під капотом
| № | Опис | Ампери [A] |
|---|---|---|
| 1 | Паливна помпа | 25 |
| 2 | – | – |
| 3 | Контролер пневматичної підвіски | 5 |
| 4 | Дизель – дизель EMS (контроль реле ECU та паливної помпи) | 25 |
| 5 | Бензин – бензин EMS
(клапан скидання, EGR, клапан регулювання впускного колектора); Вентилятор E-Box |
10 |
| 6 | Бензин EMS (котушки запалювання) | 15 |
| 6 | з 2007:
Дизель EMS (контроль датчиків та реле свічок). |
15 |
| 7 | Обігрів передніх сидінь | 25 |
| 8 | Обігрів задніх сидінь | 25 |
| 9 | до 2005:
Активний контроль крену. |
15 |
| 10 | Бензин – бензин EMS (двигун дросельної заслінки, MAF), радіатор | 15 |
| 10 | Дизель – вентилятор охолодження | 15 |
| 11 | Бензин – бензин EMS (датчики кисню задні) | 15 |
| 12 | Обігрівальні сопла склоочисників | 10 |
| 13 | Бензин – бензин EMS
(ECU, VVT та контроль реле паливної помпи) |
10 |
| 13 | Дизель EMS (PCV, VCV) | 10 |
| 14 | Бензин – бензин EMS (датчики кисню передні) | 20 |
| 15 | Обігрів лобового скла | 30 |
| 16 | Обігрів бокових дзеркал | 10 |
| 17 | Бензин – бензин EMS (інжектори) | 15 |
| 17 | Дизель EMS (MAF, EGR), вентилятор E-Box | 15 |
| 18 | Обігрів лобового скла | 30 |
| 19 | – | – |
| 20 | Генератор | 5 |
| 21 | – | – |
| 22 | Задній вентилятор | 30 |
| 23 | Динамічна система контролю стабільності | 25 |
| 24 | Бензин – допоміжна помпа гальм | 20 |
| 25 | Вимикач освітлення | 10 |
| 26 | Контролер пневматичної підвіски | 20 |
| 27 | Модуль управління двигуном (ECM) | 5 |
| 28 | Дизель – допоміжний обігрівач | 20 |
| 29 | Передні склоочисники | 30 |
| 30 | Контролер автоматичної коробки передач | 10 |

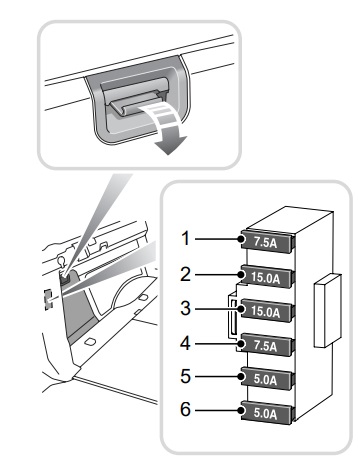

Знаходиться з лівого боку задньої камери за кришкою.
| № | Опис | Ампери [A] |
|---|---|---|
| 1 | Гальмівне світло | 7.5 |
| 2 | Живлення запалювання | 15 |
| 3 | Живлення акумулятора | 15 |
| 4 | Задні протитуманні вогні | 7.5 |
| 5 | Праве заднє світло | 5 |
| 6 | Номерний знак і ліве заднє світло | 5 |
