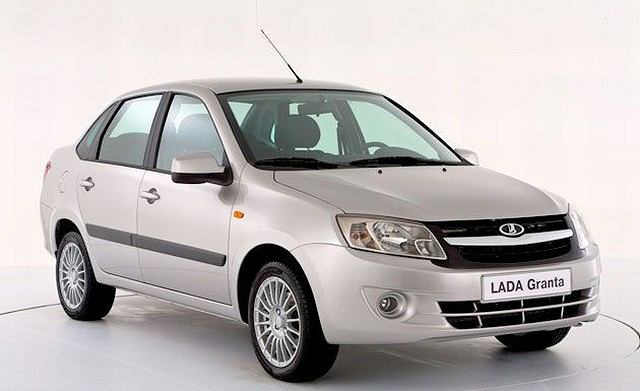

Lada Granta (2011-2021) – коробка запобіжників
Lada Granta – схема запобіжників
Рік випуску: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Запобіжник прикурювача (розетка живлення) в Lada Granta – це запобіжник на 20, 25 або 27 (15A) в блоці запобіжників в салоні.
Салон
Основний блок запобіжників і реле знаходиться в салоні, під панеллю приладів з боку водія.
Тип 1
| F1 | 15A Блок управління електронікою двигуна;
Електричне реле вентилятора охолодження; Форсунки. |
| F2 | 30A Електричні вікна |
| F3 | Сигналізація 15A |
| F4 | 20A Склоочисник лобового скла;
Подушка безпеки. |
| F5 | Реле 15A (термінал 15) |
| F6 | 7.5A Ліхтарі заднього ходу |
| F7 | 7,5A Блок управління електронікою двигуна |
| F8 | 25A Обігрів заднього скла |
| F9 | 5A Бокові ліхтарі правого боку |
| F10 | 5A Лампи бокових ліхтарів лівого боку |
| F11 | 5A Задній протитуманний ліхтар |
| F12 | 7,5A Дальнє світло, правий прожектор |
| F13 | 7,5A Дальнє світло, лівий прожектор |
| F14 | 10A Ближнє світло, правий прожектор |
| F15 | 10A Ближнє світло, лівий прожектор |
| F 16 | 10A Правий протитуманний ліхтар |
| F17 | 10A Лівий протитуманний ліхтар |
| F18 | 20A Обігрів передніх сидінь;
Прикурювач. |
| F19 | 10A ABS |
| F20 | 15A Клаксон, прикурювач;
Закриття багажника; Діагностична розетка. |
| F21 | 15A Паливний насос;
Запобіжник паливного насоса. |
| F22 | 15A Пульт дистанційного керування для центрального замка |
| F23 | 10A Денні ходові вогні |
| F24 | Кондиціонер 7,5 A |
| F25 | 10A Внутрішнє освітлення;
Гальмівні сигнали. |
| F26 | 25A ABS |
| F27 | Резерв |
| F28 | Резерв |
| F29 | Резерв |
| F30 | Резерв |
| F31 | 50A Обігрів скла |
| F32 | 30A Електричне кермо;
Клімат-контроль (запобіжник клімат-контролю). |
Реле
| K1 | Реле електричних вентиляторів охолодження радіатора |
| K2 | Реле електричних вентиляторів охолодження радіатора |
| K3 | Додаткове реле стартеру |
| K4 | Реле скидання вимикача запалювання |
| K5 | Реле сигналізації |
| K6 | Реле обігріву сидінь;
Реле склоочисника. |
| K7 | Реле дальнього світла |
| K8 | Реле клаксона |
| K9 | Реле ближнього світла |
| K10 | Реле обігріву заднього скла та зовнішніх дзеркал |
| K11 | Головне реле ECM |
| K12 | Реле паливного насоса |
| K13 | Реле світла заднього ходу |
| K14 | Реле електричних вентиляторів охолодження радіатора |
| K15 | Реле обігріву переднього скла |
| K16 | Реле обігріву переднього скла |
| K17 | Реле зчеплення компресора кондиціонера |
Тип 2
Захищені компоненти
| F1 | 15A Бобіни запалювання, форсунки, ECM |
| F2 | 30A Нормальний, Lux:
Центральна електроніка кузова; Модуль двері водія; Стандарт: Денні ходові вогні. |
| F3 | Сигналізація 10A |
| F4 | 15A контролер подушки безпеки |
| F5 | 7,5A Термінал 15 пристроїв |
| F6 | 7,5A Ліхтар заднього ходу;
Контролер автоматичної трансмісії (Норм, Lux). |
| F7 | 7,5A Клапан зливу бака;
Датчик масового витрати повітря; Датчик тиску; Датчик фази; Датчики концентрації кисню. |
| F8 | 7,5A Обігрів заднього скла |
| F9 | 5A Бокові ліхтарі правого боку |
| F10 | 5A Бокові ліхтарі;
Освітлення приладів і ключів; Освітлення номерного знака; Освітлення багажника; Освітлення відсіку для дрібниць. |
| F11 | 5A Задній протитуманний ліхтар |
| F12 | 10A Ближнє світло, правий прожектор, електронний коректор правого прожектора; |
| F13 | 10A Ближнє світло, лівий прожектор, електронний коректор лівого прожектора; |
| F14 | 15A Прикурювач в багажнику |
| F15 | 10A Очищувач заднього скла, розпилювач заднього скла |
| F 16 | 5A Нормальний, Lux:
Модуль двері водія; Стандарт: Резерв. |
| F17 | Резерв |
| F18 | Резерв |
| F19 | 20A Стандарт:
Закриття дверей; Нормальний, Lux: Резерв. |
| F20 | Резерв |
| F21 | 10A Дальнє світло, правий прожектор |
| F22 | 10A Дальнє світло, лівий прожектор |
| F23 | 10A Нормальний, Lux:
Правий протитуманний ліхтар; Стандарт: Резерв. |
| F24 | 10A Нормальний, Lux:
Лівий протитуманний ліхтар; Стандарт: Резерв. |
| F25 | 15A Обігрів передніх сидінь |
| F26 | Блок управління ABS 5A |
| F27 | Прикурювач 15A |
| F28 | 15A Паливний насос |
| F29 | 20A Центральна електроніка кузова (Нормальний, Lux);
Склоочисник лобового скла, розпилювач лобового скла. |
| F30 | 10A DHO |
| F31 | 7,5 A Нормальний, Стандарт:
Зчеплення компресора кондиціонера; Контролер кондиціонера; Стандарт: Резерв. |
| F32 | 7,5A Сигнал гальмування;
Внутрішнє освітлення. |
| F33 | Блок управління ABS 25A |
| F34 | 5A Набір індикаторів;
Діагностична розетка. |
| F35 | 10A Нормальний, Lux:
Центральна електроніка кузова; Стандарт: Резерв. |
| F36 | 10A Сигналізація |
| F37 | 10A Мультимедійна система |
| F38 | Резерв |
| F39 | Резерв |
| F40 | Резерв |
| F41 | Резерв |
| F42 | 30A Стандарт:
Електричні вікна; Нормальний, Lux: Резерв. |
| F43 | 50A Нормальний, Lux:
Контролер АМТ; Стандарт: Резерв. |
| F44 | 30A Вентилятор електричного обігрівача;
Контролер системи автоматичного клімат-контролю (Нормальний, Lux). |
| F45 | 25A Обігрів заднього скла |
| F46 | Резерв |
Деталі позначення запобіжника для моделей 2019 року
| F1 | 15A Реле електричного вентилятора радіатора низької швидкості K18 (в версії з кондиціонером);
Реле електричного вентилятора радіатора високої швидкості K4; Реле зчеплення компресора кондиціонера K10 (в версії з кондиціонером). |
| 15A Контролер системи управління двигуном | |
| 15A Форсунки циліндрів, бобіни запалювання 2 × 2 (для двигунів внутрішнього згоряння на 8 клапанів);
Бобіни запалювання (для двигунів внутрішнього згоряння на 16 клапанів). |
|
| F2 | 7,5A Клапан дросельної заслінки впускного трубопроводу (для двигуна внутрішнього згоряння на 16 клапанів 21127);
Клапан скидання адсорбера. |
| 7,5А Датчики кисню, датчик фази (для двигуна внутрішнього згоряння на 16 клапанів);
Датчик масового витрати повітря (для двигуна внутрішнього згоряння на 8 клапанів або двигуна внутрішнього згоряння на 16 клапанів 21126). |
|
| Вимикач 7,5А AMT (в версії з контролером AMT) | |
| 7.5А Блок управління системи моніторингу тиску в шинах (клас 30) (РЕЗЕРВ) | |
| F3 | 5A Контролер системи антиблокування/контролер стабільності |
| F4 | 15A Контролер подушки безпеки |
| F5 | 7,5A Реле стартеру K2;
Контролер автоматичної трансмісії; Реле скидання вимикача запалювання K1. |
| 7,5А Реле обігріву сидінь K13 (опція);
Реле обігріву заднього скла KB; Реле обігріву переднього скла K14 (опція). |
|
| 7,5A Реле паливного насоса K12 | |
| 7,5A Блок управління обігрівом переднього скла | |
| 7.5A Контролер системи управління двигуном | |
| 7,5A Аудіосистема; Контролер електричного керма; Вимикач склоочисника; Електронний блок кузова (опція); Блокування терміналів ERA-GLONASS; Вимикач педалі зчеплення (для механічної коробки передач); Вимикач педалі гальма; Набір індикаторів; Контролер системи блокування дверей (опція); Вимикач блокування двері водія; |
|
| F6 | 5A Обігрів дзеркал |
| F7 | 10A Дальнє світло, правий бік |
| F8 | Дальнє світло, лівий бік 10A |
| F9 | 5A Бокові ліхтарі правого боку |
| F10 | 5A Ліхтарі контурів лівого боку, |
| 5A Лампи номерного знака;
Освітлення багажника (опція). |
|
| 5A Освітлення приладів і ключів | |
| F11 | 5A Задній протитуманний ліхтар |
| F12 | 10A Ближнє світло, правий бік |
| F13 | 10A Ближнє світло, лівий бік |
| F14 | 20A Центральна електроніка кузова |
| 20A Склоочисник заднього скла (опція);
Розпилювач скла; Склоочисник лобового скла. |
|
| 20A Вимикач склоочисника колонки керма | |
| F15 | 10A Склоочисник заднього скла;
Розпилювач заднього скла. |
| F 16 | 7,5 A Поворотники;
Ліхтар заднього ходу; Контролер системи паркування (опція). |
| F17 | 5A Блок управління системи закриття дверей |
| F18 | Вимикач актуатора блокування багажника 5/15/20A;
Реле контролю актуатора блокування багажника; Освітлення багажника; Блок управління системи закриття дверей. |
| F19 | Резерв |
| F20 | Резерв |
| F21 | 15A Двигун паливного насоса |
| F22 | 7,5A Вимикач сигналу гальмування;
Гальмівні сигнали; Додатковий сигнал гальмування. |
| 7,5A Контролер системи антиблокування;
Система контролю стабільності (ABS / ESP); Контролер AMT (опціонально). |
|
| F23 | 5A Набір індикаторів |
| Діагностична розетка 5A | |
| F24 | 10A Реле клаксона K8 |
| 10A сигналізація | |
| F25 | 15A Вставка для підключення додаткових пристроїв у салоні;
Прикурювач. |
| F26 | Аудіосистема 10A |
| 10A Реле скидання запалювання K1 | |
| F27 | 10A Протитуманний ліхтар, правий бік |
| F28 | 10A Протитуманний ліхтар, лівий бік |
| F29 | 15A Обігрів передніх сидінь |
| F30 | 10A Денні ходові вогні |
| F31 | 10A Електронний блок кузова: поворотники; живлення електронного блоку кузова; денні ходові вогні |
| F32 | 30A Центральний електронний блок кузова: електричні вікна; замки дверей і багажника; датчик дощу; освітлення відсіку для дрібниць; плафон багажника; внутрішнє освітлення; |
| F33 | 5A Модуль двері водія |
| F34 | 7,5А Зчеплення компресора кондиціонера (в версії з кондиціонером або клімат-контролем) |
| 7,5 A Контролер для автоматичного контролю системи обігріву | |
| F35 | 15A Контролер автоматичної трансмісії |
| 15A Привід контролю автоматичної трансмісії | |
| F36 | 15A Сигналізація: реле K15; реле K16 |
| F37 | Вимикач актуатора блокування багажника 5/15/25A;
Реле контролю актуатора блокування багажника; Освітлення багажника; Блок управління системи закриття дверей. |
| F38 | 10A Денні ходові вогні |
| F39 | 15A Вставка для підключення додаткових пристроїв у багажнику (опція) |
| F40 | 10A Для розетки освітлення причепа |
| F41 | 50A Обігрів переднього скла |
| F42 | 30A Обігрів зовнішніх дзеркал |
| 30A Обігрів заднього скла | |
| F43 | Контролер 50A Т |
| F44 | 30A Вентилятор електричного обігрівача (опція) |
| 30A Контролер системи автоматичного клімат-контролю (опція) | |
| F45 | 30A Електричні вікна в передніх дверях |
| 30A Контроль зовнішніх дзеркал (опція) | |
| F46 | Резерв |
Реле
| К1 | Реле скидання вимикача запалювання |
| K2 | Додаткове реле стартеру |
| KZ | Реле склоочисника лобового скла;
Реле автоматичного запуску (опція). |
| K4 | Реле максимальної швидкості вентилятора радіатора |
| K5 | Реле обертання і сигналізації;
Реле K15A (автоматичний запуск) (опція). |
| KB | Реле обігріву заднього скла;
Реле електричного скла. |
| K7 | Реле дальнього світла |
| К8 | Реле клаксона |
| K9 | Реле ближнього світла |
| K10 | Реле зчеплення компресора кондиціонера (версія з кондиціонером) |
| K11 | Головне реле ECM |
| К12 | Реле паливного насоса |
| К13 | Реле обігріву сидінь (опція) |
| K14 | Реле обігріву переднього скла (опція) |
| К15 | Реле для включення ліхтаря заднього ходу |
| К16 | Реле кондиціонера |
| К17 | Реле вентилятора радіатора в режимі автоматичного запуску |
| K18 | Реле вентилятора радіатора низької швидкості |
Двигун
Блок знаходиться поруч з акумулятором.
Опис
Тип 1
- 30A Ближнє світло або головне реле, схеми захищені запобіжниками F1 і F21 блоку монтажу в салоні 50A Обігрів переднього скла;
- Генератор 60A;
- Генератор 60A;
- 30 / 40A Вентилятор обігрівача;
- 50A Електромеханічне кермо;
- 60A Блок ABS.
Тип 2
- Генератор 60A;
- Генератор 60A;
- 30/40A Вентилятор радіатора;
- 40A ABS/ESP;
- 25A ABS/ESP;
- Контролер електричного керма 50A.
Тип 3
- 30A Ближнє світло або головне реле, схеми захищені запобіжниками F1 і F21 блоку монтажу в салоні;
- Генератор 60A;
- Генератор 60A;
- Вентилятор обігрівача 30A (допоміжний запобіжник для печі);
- 50A Електричне кермо.
