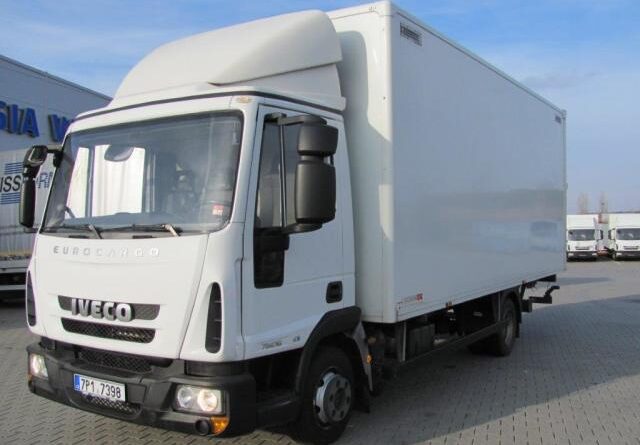

Iveco EuroCargo 6 (2003) – коробка запобіжників
Iveco EuroCargo 6 da 26T (2003) – схема блоку запобіжників
Рік випуску: 2003.
Запобіжник прикурювача (розетка живлення) в Iveco EuroCargo 6 (2003) – це запобіжник 22 у блоці запобіжників
Встановлення запобіжника
| Позиція | № | Амперність [A] | Опис | Живлення |
| 7000/3 | 1 | 30 | Обігрів лобового скла | +30 |
| 2 | 30 | Обігрів лобового скла | +30 | |
| 3 | – | – | – | |
| 4 | – | – | – | |
| 5 | – | – | – | |
| 6 | – | – | – | |
| 7000/1 | 1 | 10 | Додатковий обігрівач | +30 |
| 2 | 10 | Прикурювач;
Лампи для обігріву; Стельова лампа. |
+30 | |
| 3 | 10 | Протитуманна фара;
Обертальні лампи. |
+30 | |
| 4 | 10 | Кондиціонер;
Регульовані обігріті дзеркала. |
+30 | |
| 5 | 10 | Обігрів сидіння | +15/1 | |
| 6 | 10 | Запасні вогні | +15/1 | |
| 7000/2 | 1 | 20 | Обігрів дизельного пального;
Люк для завантаження; Обігрів фільтра дизельного пального. Електросклопідйомник |
+30 |
| 2 | 20 | Відкриваючий дах | +30 | |
| 3 | 20 | ABS причепа | +30 | |
| 4 | 20 | ABS | +30 | |
| 5 | 5 | ABS – ECAS | +15/1 | |
| 6 | 5 | ABS | +30 |
Блок запобіжників
| № |
Амперність [A] |
Опис |
| 1 | 5 | Контроль кузова (15)
тахограф MICO набір індикаторів |
| 2 | 5 | Кабіна відключена;
Іммобілайзер; Датчик наявності води у фільтрі дизельного пального; Коректор нахилу фар; Освітлення ліжка. |
| 3 | 5 | Тахограф MICO;
Контроль кузова; (ліва фара ближнього світла – права фара дальнього світла)/ |
| 4 | 5 | Body Builders (?) |
| 5 | 5 | EDC7 |
| 6 | 5 | Запуск причепа (+15)
Запуск компанії кузовобудівника (+15) |
| 7 | 10 | Централізоване замикання;
Додатковий обігрівач; Холодильник; Радіо. |
| 8 | 10 | Контроль кузова
(права фара ближнього світла – ліва фара дальнього світла) |
| 9 | 10 | Виробники кузовів кабін (+15) |
| 10 | 10 | Body Control (ліві габаритні вогні та стоп-сигнали) |
| 11 | 10 | Body Control (індикатори – аварійні вогні) |
| 12 | 10 | Сигналізація |
| 13 | 10 | Електросклопідйомники;
Обігрів лобового скла. |
| 14 | 20 | Електричний обігрівач;
кондиціонер для розморожування лобового скла. |
| 15 | 20 | Body Control
(склоочисник лобового скла – розпилювач лобового скла). |
| 16 | 20 | Сушарка повітря гальм;
Регульовані обігріті дзеркала заднього виду; Блок управління. |
| 17 | 10 | Виробники кузовів легких (+58) |
| 18 | 5 | Приладова панель |
| 19 | 10 | EDC |
| 20 | 10 | Body Control
(праві габаритні вогні та задня протитуманна фара). |
